Верстат для накладання стрічкової ізоляції

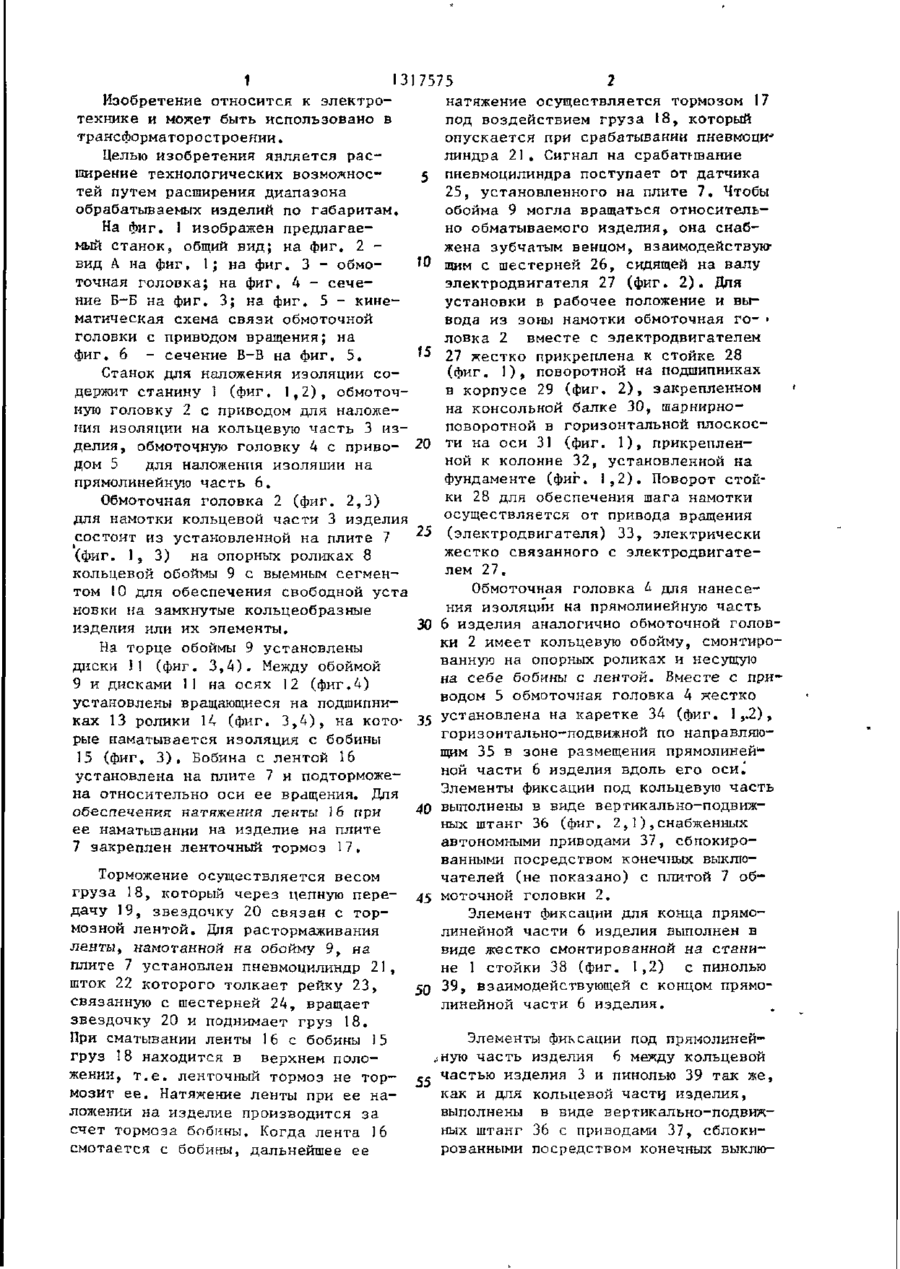

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИ* РЕСПУБЛИН (19) SU ,,„13175 75 (51)4 Н 02 К 1 5 / 1 0 , Н Q] F А1 41/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3999660/24-07 (22) 03.01.86 (46) 1 5 . 0 6 . 8 7 . Бюл. № 22 (71) Все союзный научно-исследовательский, проектно-конструкторский н технологический институт трансформаторостроения (72) Р.Н. Румянцев, Г.П. Левченко и A.M. Портянкин (53) 621.318.44 (088.8) (56) Авторское свидетельство СССР № 663031, кл. Н 01 F 41/08, 1978. Авторское свидетельство СССР № 904006, кл. Н 01 F 41/08, 1980. (54) СТАНОК ДЛЯ НАЛОЖЕНИЯ ЛЕНТОЧНОЙ ИЗОЛЯЦИИ (57) Изобретение относится к области электротехники и м.б. использовано в трансформаторостроении. Цель изобретения - расширение технологических возможностей путем расширения диапазона обрабатываемых изделий по габаритам. Станок содержит обмоточную головку 2 для наложения изоляции на кольцевую часть 3 изделия и обмоточную головку 4 для наложения изоляции на прямолинейную часть 6. Для установки в рабочее положение и вывода из зоны намотки головка 2 с электродвигателем жестко прикреплены к стойке 23, поворотной в корпусе 29, закрепленном на балке 30, шарнирно-поворотной в горизонтальной плоскости на оси 31, прикрепленной к колонне 32. Такая конструкция обеспечивает необходимый шаг намотки ленты. 6 ил. 8 Фиг1 с S (Л 1 13 17575 2 Изобретение относится к электронатяжение осуществляется тормозом 17 технике и может быть использовано в под воздействием груза 18, который трансформаторостроении. опускается при срабатывании пневмоци* линдра 21, Сигнал на срабативание Целью изобретения является рас5 пневмоцилиндра поступает от датчика ширение технологических возможнос25, установленного на плите 7, Чтобы тей путем расширения диапазона обойма 9 могла вращаться относительобрабатываемых изделий по габаритам. но обматываемого изделия, она снабНа фиг. 1 изображен предлагаежена зубчатым венцом, взаимодействуюмый станок, общий вид; на фиг. 2 10 щ и М с шестерней 26, сидящей на валу вид А на фиг, 1; на фиг. 3 - обмоэлектродвигателя 27 (фиг. 2 ) . Для точная головка; на фиг, 4 - сечеустановки в рабочее положение и выние Б~Б на фиг. 3; на фиг, 5 - киневода из зоны намотки обмоточная го- • матическая схема связи обмоточной ловка 2 вместе с электродвигателем головки с приводом вращения; на 15 27 жестко прикреплена к стойке 28 фиг, 6 - сечение В-В на фиг. 5. (фиг. 1 ) , поворотной на подшипниках Станок для наложения изоляции сов корпусе 29 (фиг, 2 ) , закрепленном держит станину 1 (фиг. 1,2), обмоточна консольной балке 30t шарнирноную головку 2 с приводом для наложеповоротной в горизонтальной плоскосния изоляции на кольцевую часть 3 из20 ти на оси 31 (фиг. 1), прикрепленделия, обмоточную головку 4 с привоной к колонне 32, установленной на дом 5 для наложения изоляции на фундаменте (фиг. 1,2). Поворот стойпрямолинейную часть 6. ки 28 для обеспечения шага намотки Обмоточная головка 2 (фиг. 2,3) осуществляется от привода вращения для намотки кольцевой части 3 изделия 25 (электродвигателя) 33, электрически состоит из установленной на плите 7 жестко связанного с электродвигате(фиг. 1, 3) на опорных роликах 8 лем 27. кольцевой обоймы 9 с выемным сегменОбмоточная головка 4 для нанесетом 10 для обеспечения свободной уста ния изоляции на прямолинейную часть новки на замкнутые кольцеобразные 30 6 изделия аналогично обмоточной головизделия или их элементы. ки 2 имеет кольцевую обойму, смонтироНа торце обоймы 9 установлены ванную на опорных роликах и несущую диски !1 (фиг. 3,4). Между обоймой на себе бобины с лентой. Вместе с при9 и дисками 11 на осях 12 (фиг.4) водом 5 обмоточная головка 4 жестко установлены вращающиеся на подшипни35 установлена на каретке 34 (фиг. 1,-2), ках 13 ролики 14 (фиг. 3,4), на котогоризонтально-подвижной по направляюрые наматывается изоляция с бобины щим 35 в зоне размещения прямолиней115 (фиг. 3 ) , Бобина с лентой 16 ной части 6 изделия вдоль его оси. установлена на плите 7 и подторможеЭлементы фиксации под кольцевую часть на относительно оси ее вращения. Для 4Q выполнены в виде вертикально-подвижобеспечения натяжения ленты 16 при ных штанг 36 (фиг. 2,1),снабженных ее наматывании на изделие на плите автономными приводами 37, сблокиро7 закреплен ленточный тормоз 17, ванными посредством конечных выключателей (не показано) с плитой 7 обТорможение осуществляется весом груза 18, который через цепную пере- 45 моточной головки 2. дачу 19, звездочку 20 связан с торЭлемент фиксации для конца прямомозной лентой. Для растормаживания линейной части 6 изделия выполнен в ленты, намотанной на обойму 9, на виде жестко смонтированной на станиплите 7 установлен пневмоцилиндр 21, не 1 стойки 38 (фиг. 1,2) с пинолью шток 22 которого толкает рейку 23, 50 39, взаимодействующей с концом прямосвязанную с шестерней 24, вращает линейной части 6 изделия. звездочку 20 и поднимает груз 18. При сматывании ленты 16 с бобины 15 Элементы фиксации под прямолинейгруз 18 находится в верхнем поло^ную часть изделия 6 между кольцевой жении, т.е. ленточный тормоз не тор- „ частью изделия 3 и пинолью 39 так же, мозит ее. Натяжение ленты при ее накак и для кольцевой части, изделия, ложении на изделие производится за выполнены в виде вертикально-подвижсчет тормоза бобины. Когда лента 16 ных штанг 36 с приводами 37, сблокисмотается с бобины, дальнейшее ее рованными посредством конечных выклю 1317575 фи в 5 фигб Редактор Н. Слободяник Составитель В, Пышкина Техред М.Ходанич Корректор А. Зимокосов Заказ 2^30/51 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
