Вітроустановка “метелик”

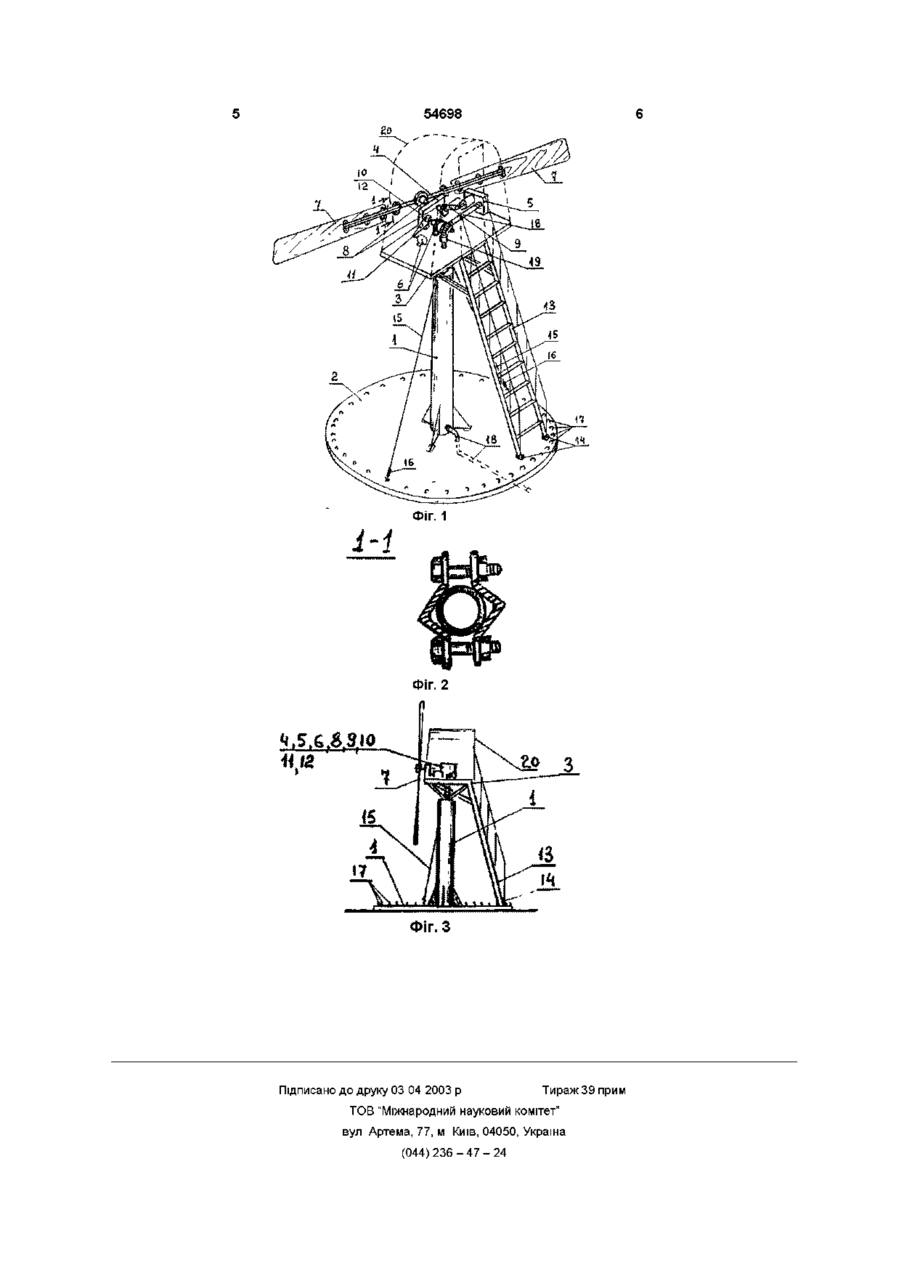

1 Вітроустановка "Метелик", яка складається з пропеллера, редуктора, поршневого або діафрагмового компресора, закріплених на металевій площадці, яка встановлена наверху вертикальної трубчатої колони, внизу нерухомо приєднаної до опорної плити, та прикріпленої до площадки драбини з колесами чи котками на нижньому КІНЦІ, яка відрізняється тим, що компресор кінематичне через кривошипношатунний механізм приєднаний до протилежного кінця силового вала редуктора, на якому закріплено пропеллер, а електрогенератор /и/ кінематичне приєднано до швидкохідного вала редуктора швидко роз'ємною муфтою, або ремінною чи іншою передачею обертального момента із забезпеченням натягу ременя 2 Вітроустановка "Метелик", за п 1, яка відрізняється тим, що площадка виконана з можливістю повороту на верхній частині колони зменшеного діаметра шляхом переміщення драбини по опорній плиті на колесах або котках з наступною фіксацією її нового положення гальмом, шплінтом, гаком чи іншим пристроєм до опорної плити 3 Вітроустановка "Метелик", за п 1, 2, яка відрізняється тим, що площадка розкріплена жорсткими упорами або гнучкими розтяжками із натяжними пристроями до закладних петель, розміщених по периметру Лолу/ опорної плити у напрямках, які не перешкоджають обертанню пропеллера 4 Вітроустановка "Метелик", за п 1, 2, 3, яка відрізняється тим, що трубопровід стисненого повітря від компресора приєднано до верхнього кінця колони еластичним чи гофрованим трубопроводом, або через сальник із забезпеченням можливості повороту площадки без втрати повітря 5 Вітроустановка "Метелик", за п 1, 2, 3, ,4 яка відрізняється тим що лопаті пропеллера виконані з можливістю регулювання їх кута нахилу відносно вітру поворотом лопатей з наступною фіксацією їх наприклад, різьбовими з'єднаннями 6 Вітроустановка "Метелик" за п 1, 2, 3,4, 5, яка відрізняється тим, що на площадці встановлена будка жерсті, пластика, брезенту чи іншого матеріалу для захисту людей і механізмів від негоди із забезпеченням доступу до механізмів і пропеллера 00 о> (О ю Винахід відноситься до вітроенергетики і може бути використаним на очисних спорудах каналізації при очищенні води із застосуванням стисненого повітря та для вироблення електроенергії Для біологічної очистки води застосовується цілодобове насичення її повітрям в аеротенках для вирощування біологічного мулу, який і очищає воду Для цього застосовують серійні компресори, на що використовується велика КІЛЬКІСТЬ електроенергії Крім цього, енергія йде на перекачування води, освітлення, приготування хлору.тощо При перервах в подачі електроенергії гине біологічний мул, і споруди надовго виходять з ладу Тому крім економії енергії важливе також резервне енергопостачання для підтримки режиму очистки Метою винаходу с створення комбінованої установки для прямого вироблення стисненого повітря енергією вітру та електроенергії для резервного електропостачання Як аналог взято SU 1163029А F03 09/00 1983 р "Ветроенергетическая установка", яка складається з пропеллерного вітродвигуна, зблокованого з компресором, встановлених на висоті, та ресиверами високого і низького тиску, турбіною, зблокованою з електрогенератором, 54698 генератор через швидкороз'емну муфту, або розподільчим колектором та комунікаціями внизу ремінну передачу для збільшення обертів По аналогу енергія вітру в установці на висоті Орієнтація установки "на вітер" виконується перетворюється в енергію стисненого повітря вручну переміщенням внизу драбини на котках високого |тиску, а потім внизу турбіною з /колесах, роликах/ по опорній плиті Перед генератором - в електрику Далі стиснене повітря штормом лопаті пропеллера можуть бути малого тиску йде на використання Установка повернені на малі кути по відношенню до напряму каскадна, багатоелементна, складна, а тому і вітру.або площа обертання пропеллера поворотом непрактична, працюватиме неефективно з низьким установки наближається до напряму вітру загальним ККД Спільними ознаками аналога і Виведення з роботи компресора без зупинки запропонованого рішення є встановлення всієї установки може бути механічним вітродвигуна і компресора на висоті, та одночасне від'єднанням кривошипне хитного механізму.або вироблення уатановкою стисненого повітря і тех-нолопчним-відкриванням вентиля на електроенергії вітром трубопроводі стисненого повітря Аналогічно, генератор може бути від'єднаний від Ознаками що відрізняють запропоноване редуктора,або обертатись без навантаження рішення від аналога є відсутність каскадності /вхолосту/ При дуже слабкому вітрі може /послідовно ВИСОКОГО та низького тиску/, робота вмикатись генератор малої потужності через компресора і генератора через редуктор ремінну передачу, наприклад, для аварійного паралельна, що дає автономність кожного, іншою освітлення ознакою, що відрізняє, є поворотна площадка з драбиною упором, мобільні розтяжки, Суть винаходу пояснюється кресленнями, де повороткість лопатей пропеллера, та захисна показано на будка над механізмами Паралельна робота Фіг 1 -Загальний вигляд установки генератора і компресора дасть можливість Фіг 2 - Деталь кріплення лопаті /збільшено/ маневру в залежності від потреб і вітру Фіг 3 - Вид установки збоку/зменшено/ На вертикальній трубчатій колоні 1 нерухомо У аналога трубопровід стисненого повітря при прикріпленої до опорної плити 2, вгорі розміщено повороті установки може закручуватись за опору поворотну горизонтальну площадку 3 із В запропонованій конструкції стиснене повітря встановленими редуктором 4, компресором 5 та подається через трубчату опору При цьому вона електрогенератором /ами/ 6, кінематично виконуватиме роль ресивера У аналога не зв'язаних між собою 3 однієї сторони редуктора 4 продумана необхідність обслуговування встановлено пропелер 7 на валу 8, до якого з компресора на висоті, та орієнтація установки на протилежної сторони закріплено кривошипновітер хитний механізм 9, з'єднаний з компресором 5 Запропонована конструкція забезпечує Електрогенератор/и/ 66 через швидкороз'емну обслуговування і ремонт обладнання А нахилена муфту 10, або ремінну /чи іншу/ передачу 11 драбина одночасно є упором, що разом з з'єднано з валом 12 редуктора 4 мобільними розтяжками /або упорами/ забезпечить СТІЙКІСТЬ установки від розхитування До площадки 3, яка може повертатись на при обертанні пропеллера верхній звуженій частині колони 1 прикріплено нахилену металеву драбину 13 з колесами або Суть винаходу - поділ крутного момента котками 14, які котяться по опорній плиті 2 і пропеллера на виконання автономних задач а) можуть бути прикріплені до петель 17 Площадка З перетворення в поступальний рух поршня /або розкріплюється тягами /або упорами/ 15 з діафрагми/ компресора б) збільшення обертів на натяжними механізмами 16 до опорної плити 2 за електрогенератор Задачі вирішені застосуванням петлі 17 редуктора /мультиплікатора/ На силовому валу редуктора з однієї сторони закріплюється Трубопровід стисненого повітря 18 від пропеллер, а з протилежної кривошипно-хитний компресора 5 еластичним чи гофрованим рукавом, механізм, з'єднаний з компресором До або через сальник 19 з'єднано з кінцем колони 1 швидкохідного вала редуктора приєднується На площадці 3 встановлено захисну кабіну 20 54698 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
