Стенд для випробування машин неперервної дії

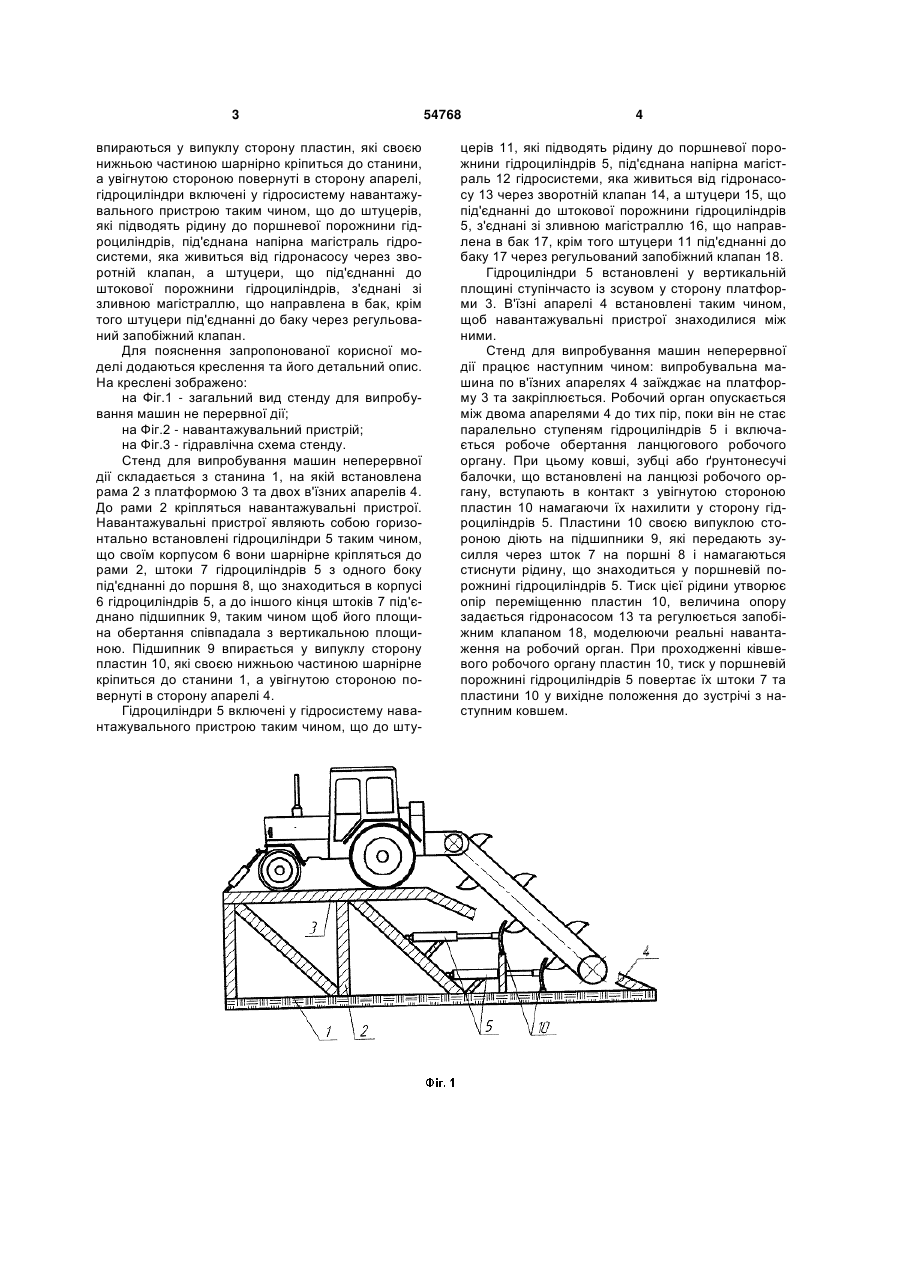

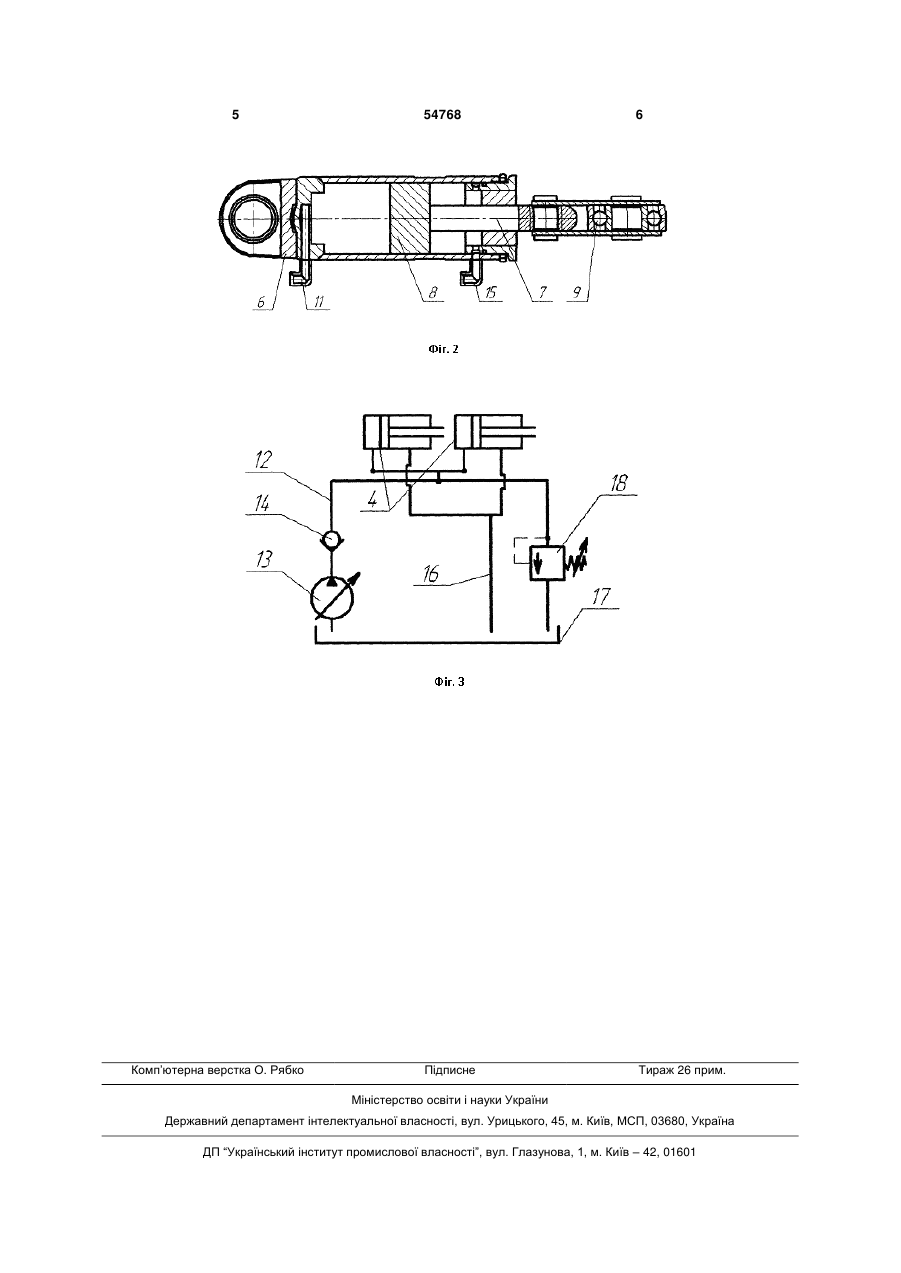

Стенд для випробування машин неперервної дії, який включає в себе станину з рамою, на яку встановлені навантажувальні пристрої у вигляді гідроциліндрів, шарнірно закріплені пластини, гідронасос та запобіжний клапан, який відрізняється тим, що на платформу встановлюється рама з платформою та двома в'їзними апарелями, до рами кріпляться навантажувальні пристрої, які являють собою горизонтально встановлені гідроциліндри таким чином, що своїм корпусом вони 3 впираються у випуклу сторону пластин, які своєю нижньою частиною шарнірно кріпиться до станини, а увігнутою стороною повернуті в сторону апарелі, гідроциліндри включені у гідросистему навантажувального пристрою таким чином, що до штуцерів, які підводять рідину до поршневої порожнини гідроциліндрів, під'єднана напірна магістраль гідросистеми, яка живиться від гідронасосу через зворотній клапан, а штуцери, що під'єднанні до штокової порожнини гідроциліндрів, з'єднані зі зливною магістраллю, що направлена в бак, крім того штуцери під'єднанні до баку через регульований запобіжний клапан. Для пояснення запропонованої корисної моделі додаються креслення та його детальний опис. На креслені зображено: на Фіг.1 - загальний вид стенду для випробування машин не перервної дії; на Фіг.2 - навантажувальний пристрій; на Фіг.3 - гідравлічна схема стенду. Стенд для випробування машин неперервної дії складається з станина 1, на якій встановлена рама 2 з платформою 3 та двох в'їзних апарелів 4. До рами 2 кріпляться навантажувальні пристрої. Навантажувальні пристрої являють собою горизонтально встановлені гідроциліндри 5 таким чином, що своїм корпусом 6 вони шарнірне кріпляться до рами 2, штоки 7 гідроциліндрів 5 з одного боку під'єднанні до поршня 8, що знаходиться в корпусі 6 гідроциліндрів 5, а до іншого кінця штоків 7 під'єднано підшипник 9, таким чином щоб його площина обертання співпадала з вертикальною площиною. Підшипник 9 впирається у випуклу сторону пластин 10, які своєю нижньою частиною шарнірне кріпиться до станини 1, а увігнутою стороною повернуті в сторону апарелі 4. Гідроциліндри 5 включені у гідросистему навантажувального пристрою таким чином, що до шту 54768 4 церів 11, які підводять рідину до поршневої порожнини гідроциліндрів 5, під'єднана напірна магістраль 12 гідросистеми, яка живиться від гідронасосу 13 через зворотній клапан 14, а штуцери 15, що під'єднанні до штокової порожнини гідроциліндрів 5, з'єднані зі зливною магістраллю 16, що направлена в бак 17, крім того штуцери 11 під'єднанні до баку 17 через регульований запобіжний клапан 18. Гідроциліндри 5 встановлені у вертикальній площині ступінчасто із зсувом у сторону платформи 3. В'їзні апарелі 4 встановлені таким чином, щоб навантажувальні пристрої знаходилися між ними. Стенд для випробування машин неперервної дії працює наступним чином: випробувальна машина по в'їзних апарелях 4 заїжджає на платформу 3 та закріплюється. Робочий орган опускається між двома апарелями 4 до тих пір, поки він не стає паралельно ступеням гідроциліндрів 5 і включається робоче обертання ланцюгового робочого органу. При цьому ковші, зубці або ґрунтонесучі балочки, що встановлені на ланцюзі робочого органу, вступають в контакт з увігнутою стороною пластин 10 намагаючи їх нахилити у сторону гідроциліндрів 5. Пластини 10 своєю випуклою стороною діють на підшипники 9, які передають зусилля через шток 7 на поршні 8 і намагаються стиснути рідину, що знаходиться у поршневій порожнині гідроциліндрів 5. Тиск цієї рідини утворює опір переміщенню пластин 10, величина опору задається гідронасосом 13 та регулюється запобіжним клапаном 18, моделюючи реальні навантаження на робочий орган. При проходженні ківшевого робочого органу пластин 10, тиск у поршневій порожнині гідроциліндрів 5 повертає їх штоки 7 та пластини 10 у вихідне положення до зустрічі з наступним ковшем. 5 Комп’ютерна верстка О. Рябко 54768 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
