Стенд для випробування навісного обладнання землерийних машин

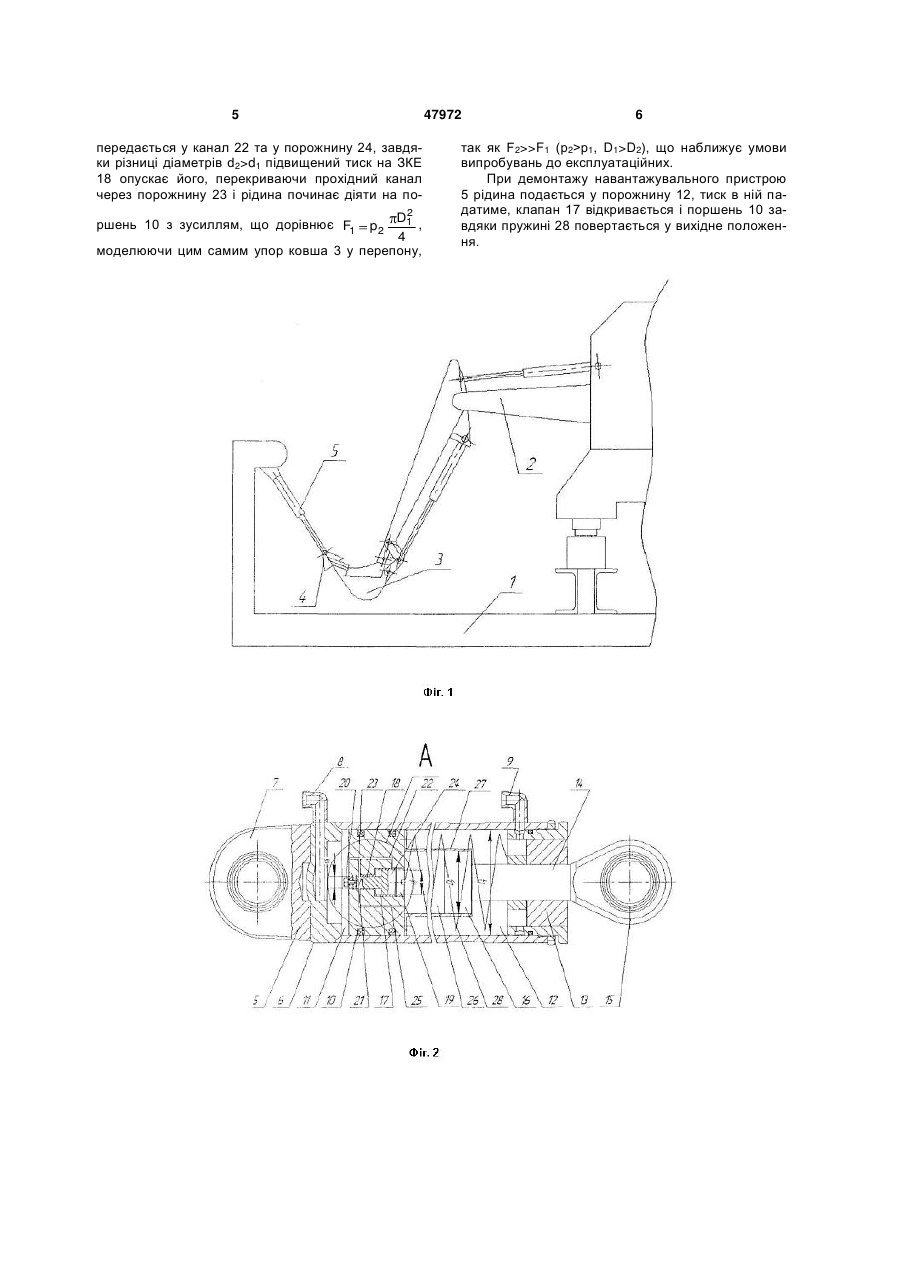

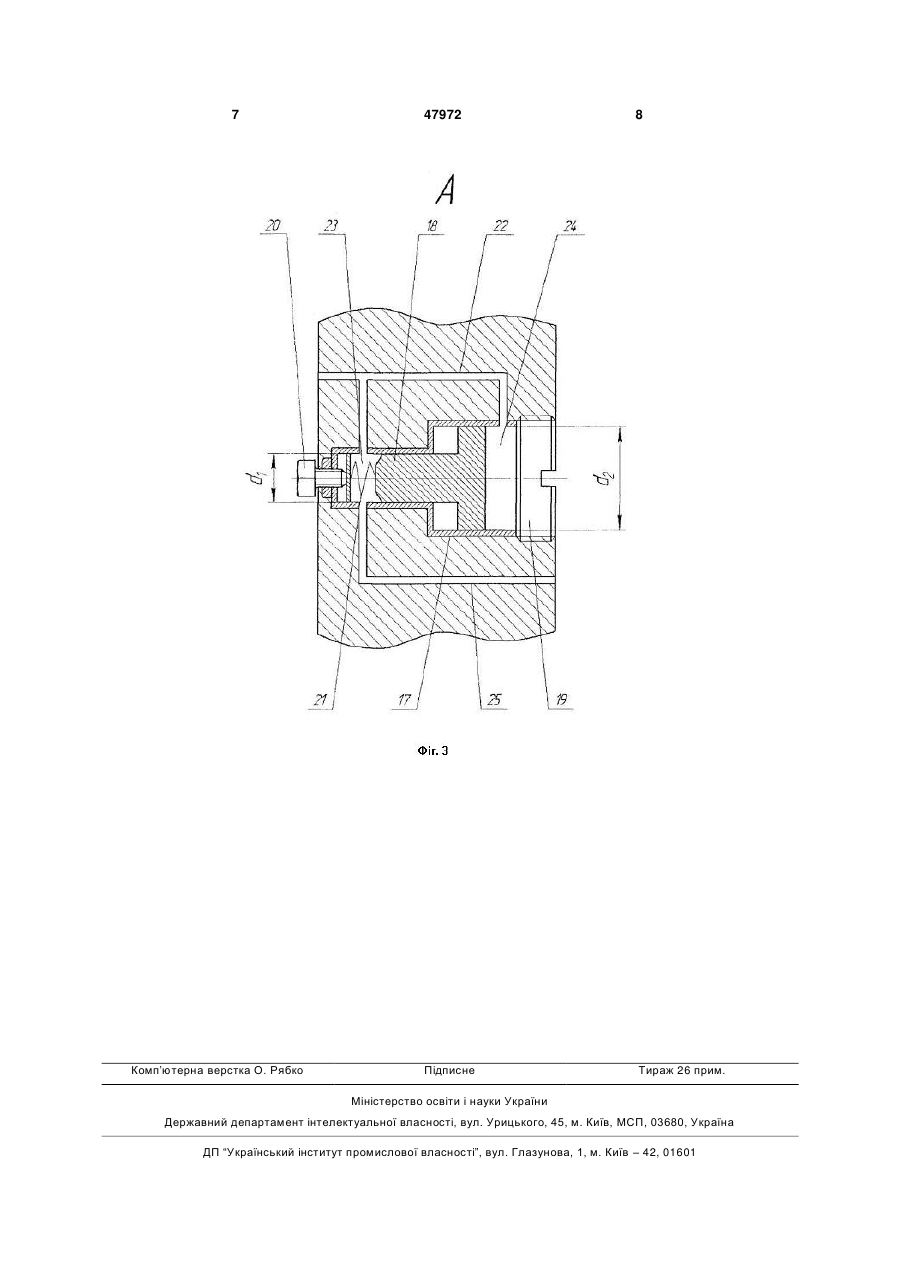

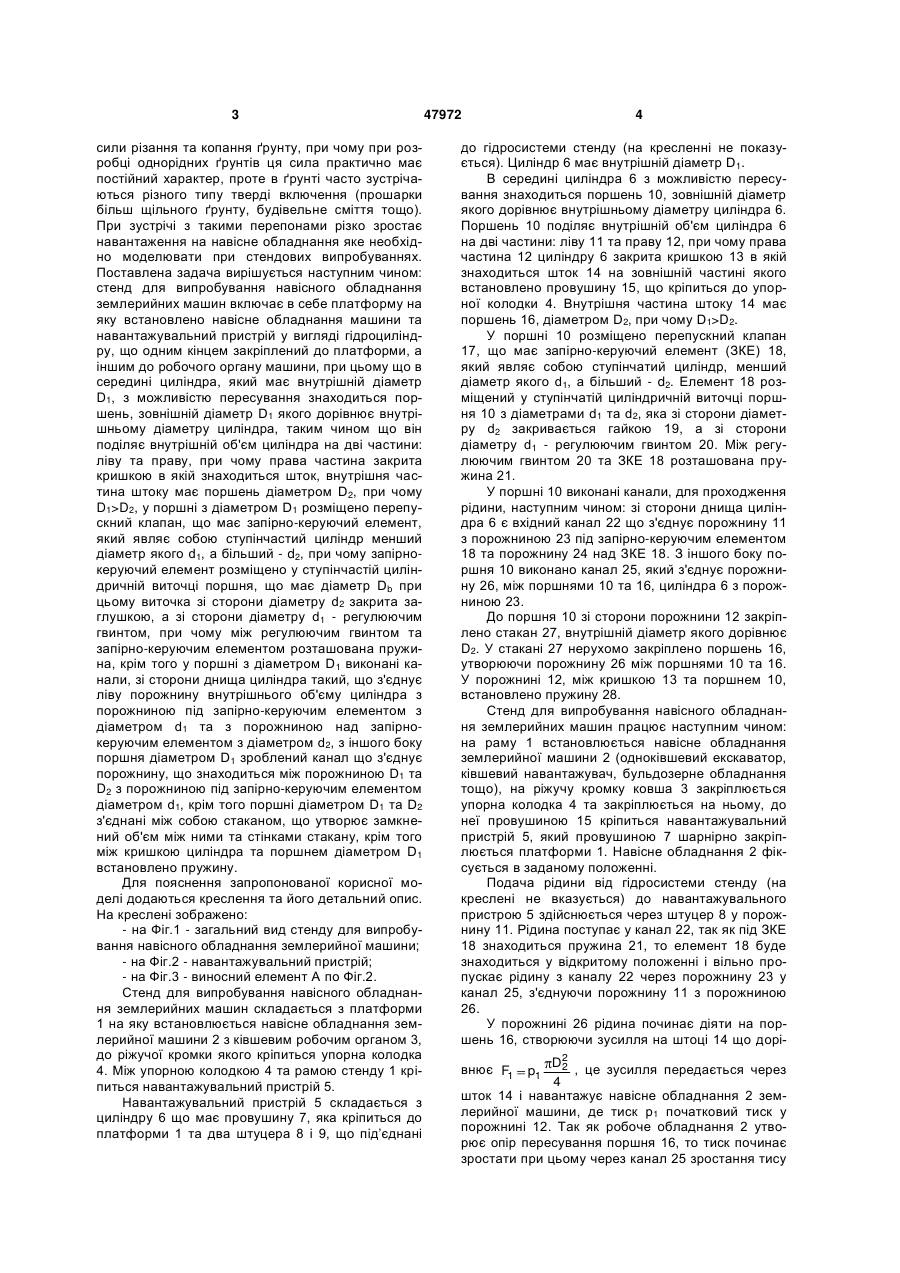

Стенд для випробування навісного обладнання землерийних машин, який включає в себе платформу, на яку встановлено навісне обладнання машини та навантажувальний пристрій у вигляді гідроциліндра, що одним кінцем закріплений до платформи, а іншим до робочого органа машини, який відрізняється тим, що всередині циліндра, який має внутрішній діаметр D1, з можливістю пересування знаходиться поршень, зовнішній діаметр D1 якого дорівнює внутрішньому діаметру циліндра, таким чином, що він поділяє внутрішній об'єм циліндра на дві частини: ліву та праву, причому права частина закрита кришкою, в якій знаходиться шток, внутрішня частина штока має поршень діаметром D2, причому D1>D2, у поршні з діаметром D1 розміщено перепускний клапан, що U 2 (19) 1 3 сили різання та копання ґрунту, при чому при розробці однорідних ґрунтів ця сила практично має постійний характер, проте в ґрунті часто зустрічаються різного типу тверді включення (прошарки більш щільного ґрунту, будівельне сміття тощо). При зустрічі з такими перепонами різко зростає навантаження на навісне обладнання яке необхідно моделювати при стендових випробуваннях. Поставлена задача вирішується наступним чином: стенд для випробування навісного обладнання землерийних машин включає в себе платформу на яку встановлено навісне обладнання машини та навантажувальний пристрій у вигляді гідроциліндру, що одним кінцем закріплений до платформи, а іншим до робочого органу машини, при цьому що в середині циліндра, який має внутрішній діаметр D1, з можливістю пересування знаходиться поршень, зовнішній діаметр D1 якого дорівнює внутрішньому діаметру циліндра, таким чином що він поділяє внутрішній об'єм циліндра на дві частини: ліву та праву, при чому права частина закрита кришкою в якій знаходиться шток, внутрішня частина штоку має поршень діаметром D2, при чому D1>D2, у поршні з діаметром D1 розміщено перепускний клапан, що має запірно-керуючий елемент, який являє собою ступінчастий циліндр менший діаметр якого d1, а більший - d2, при чому запірнокеруючий елемент розміщено у ступінчастій циліндричній виточці поршня, що має діаметр Db при цьому виточка зі сторони діаметру d2 закрита заглушкою, а зі сторони діаметру d1 - регулюючим гвинтом, при чому між регулюючим гвинтом та запірно-керуючим елементом розташована пружина, крім того у поршні з діаметром D1 виконані канали, зі сторони днища циліндра такий, що з'єднує ліву порожнину внутрішнього об'єму циліндра з порожниною під запірно-керуючим елементом з діаметром d1 та з порожниною над запірнокеруючим елементом з діаметром d2, з іншого боку поршня діаметром D1 зроблений канал що з'єднує порожнину, що знаходиться між порожниною D1 та D2 з порожниною під запірно-керуючим елементом діаметром d1, крім того поршні діаметром D1 та D2 з'єднані між собою стаканом, що утворює замкнений об'єм між ними та стінками стакану, крім того між кришкою циліндра та поршнем діаметром D1 встановлено пружину. Для пояснення запропонованої корисної моделі додаються креслення та його детальний опис. На креслені зображено: - на Фіг.1 - загальний вид стенду для випробування навісного обладнання землерийної машини; - на Фіг.2 - навантажувальний пристрій; - на Фіг.3 - виносний елемент А по Фіг.2. Стенд для випробування навісного обладнання землерийних машин складається з платформи 1 на яку встановлюється навісне обладнання землерийної машини 2 з ківшевим робочим органом 3, до ріжучої кромки якого кріпиться упорна колодка 4. Між упорною колодкою 4 та рамою стенду 1 кріпиться навантажувальний пристрій 5. Навантажувальний пристрій 5 складається з циліндру 6 що має провушину 7, яка кріпиться до платформи 1 та два штуцера 8 і 9, що під’єднані 47972 4 до гідросистеми стенду (на кресленні не показується). Циліндр 6 має внутрішній діаметр D1. В середині циліндра 6 з можливістю пересування знаходиться поршень 10, зовнішній діаметр якого дорівнює внутрішньому діаметру циліндра 6. Поршень 10 поділяє внутрішній об'єм циліндра 6 на дві частини: ліву 11 та праву 12, при чому права частина 12 циліндру 6 закрита кришкою 13 в якій знаходиться шток 14 на зовнішній частині якого встановлено провушину 15, що кріпиться до упорної колодки 4. Внутрішня частина штоку 14 має поршень 16, діаметром D2, при чому D1>D2. У поршні 10 розміщено перепускний клапан 17, що має запірно-керуючий елемент (ЗКЕ) 18, який являє собою ступінчатий циліндр, менший діаметр якого d1, а більший - d2. Елемент 18 розміщений у ступінчатій циліндричній виточці поршня 10 з діаметрами d1 та d2, яка зі сторони діаметру d2 закривається гайкою 19, а зі сторони діаметру d1 - регулюючим гвинтом 20. Між регулюючим гвинтом 20 та ЗКЕ 18 розташована пружина 21. У поршні 10 виконані канали, для проходження рідини, наступним чином: зі сторони днища циліндра 6 є вхідний канал 22 що з'єднує порожнину 11 з порожниною 23 під запірно-керуючим елементом 18 та порожнину 24 над ЗКЕ 18. З іншого боку поршня 10 виконано канал 25, який з'єднує порожнину 26, між поршнями 10 та 16, циліндра 6 з порожниною 23. До поршня 10 зі сторони порожнини 12 закріплено стакан 27, внутрішній діаметр якого дорівнює D2. У стакані 27 нерухомо закріплено поршень 16, утворюючи порожнину 26 між поршнями 10 та 16. У порожнині 12, між кришкою 13 та поршнем 10, встановлено пружину 28. Стенд для випробування навісного обладнання землерийних машин працює наступним чином: на раму 1 встановлюється навісне обладнання землерийної машини 2 (одноківшевий екскаватор, ківшевий навантажувач, бульдозерне обладнання тощо), на ріжучу кромку ковша 3 закріплюється упорна колодка 4 та закріплюється на ньому, до неї провушиною 15 кріпиться навантажувальний пристрій 5, який провушиною 7 шарнірно закріплюється платформи 1. Навісне обладнання 2 фіксується в заданому положенні. Подача рідини від гідросистеми стенду (на креслені не вказується) до навантажувального пристрою 5 здійснюється через штуцер 8 у порожнину 11. Рідина поступає у канал 22, так як під ЗКЕ 18 знаходиться пружина 21, то елемент 18 буде знаходиться у відкритому положенні і вільно пропускає рідину з каналу 22 через порожнину 23 у канал 25, з'єднуючи порожнину 11 з порожниною 26. У порожнині 26 рідина починає діяти на поршень 16, створюючи зусилля на штоці 14 що доріD2 2 , це зусилля передається через 4 шток 14 і навантажує навісне обладнання 2 землерийної машини, де тиск р1 початковий тиск у порожнині 12. Так як робоче обладнання 2 утворює опір пересування поршня 16, то тиск починає зростати при цьому через канал 25 зростання тису внює F1 p1 5 47972 передається у канал 22 та у порожнину 24, завдяки різниці діаметрів d2>d1 підвищений тиск на ЗКЕ 18 опускає його, перекриваючи прохідний канал через порожнину 23 і рідина починає діяти на по2 D1 , 4 моделюючи цим самим упор ковша 3 у перепону, ршень 10 з зусиллям, що дорівнює F1 p2 6 так як F2>>F1 (р2>р1, D1>D2), що наближує умови випробувань до експлуатаційних. При демонтажу навантажувального пристрою 5 рідина подається у порожнину 12, тиск в ній падатиме, клапан 17 відкривається і поршень 10 завдяки пружині 28 повертається у вихідне положення. 7 Комп’ютерна верстка О. Рябко 47972 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
