Об’ємна логічна головоломка

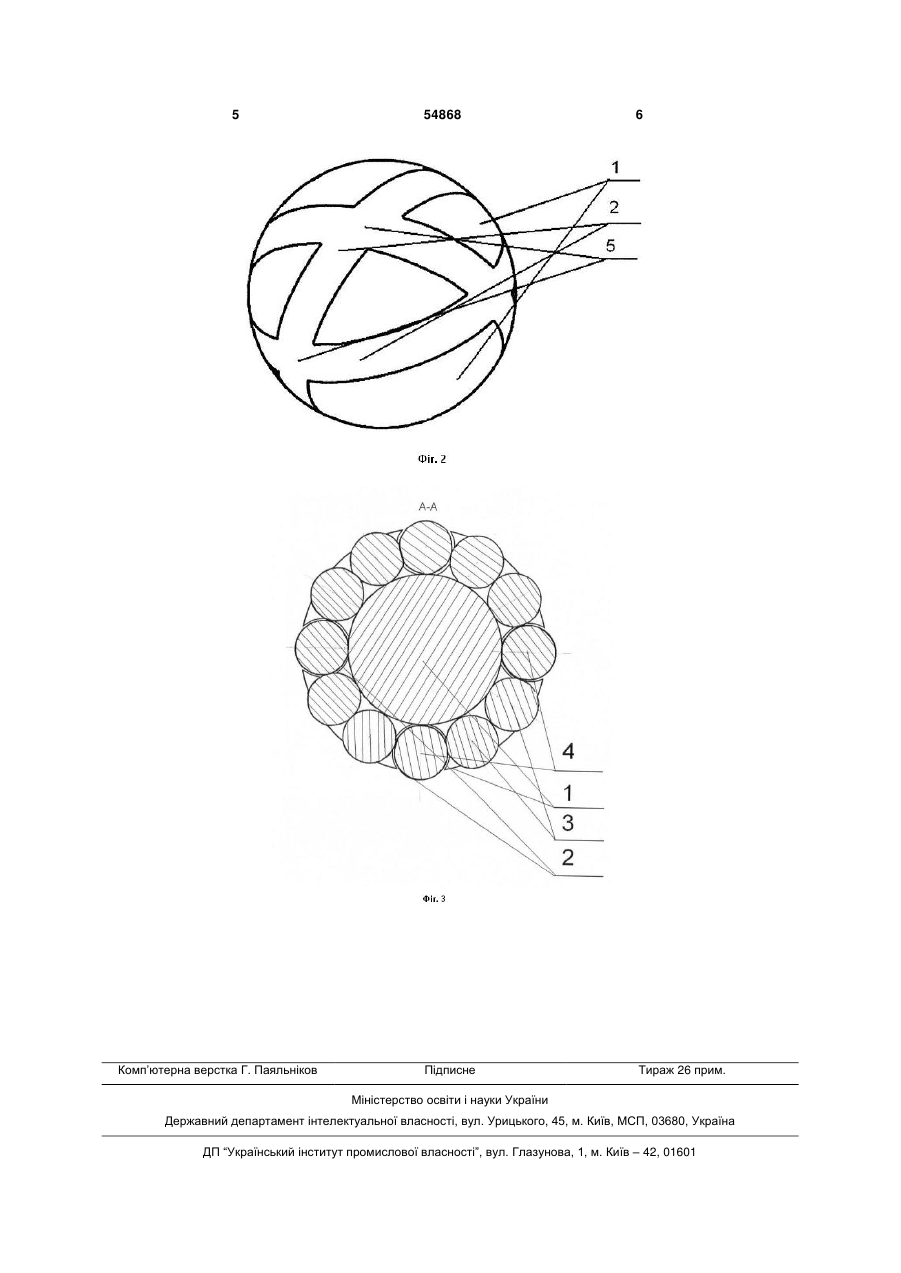

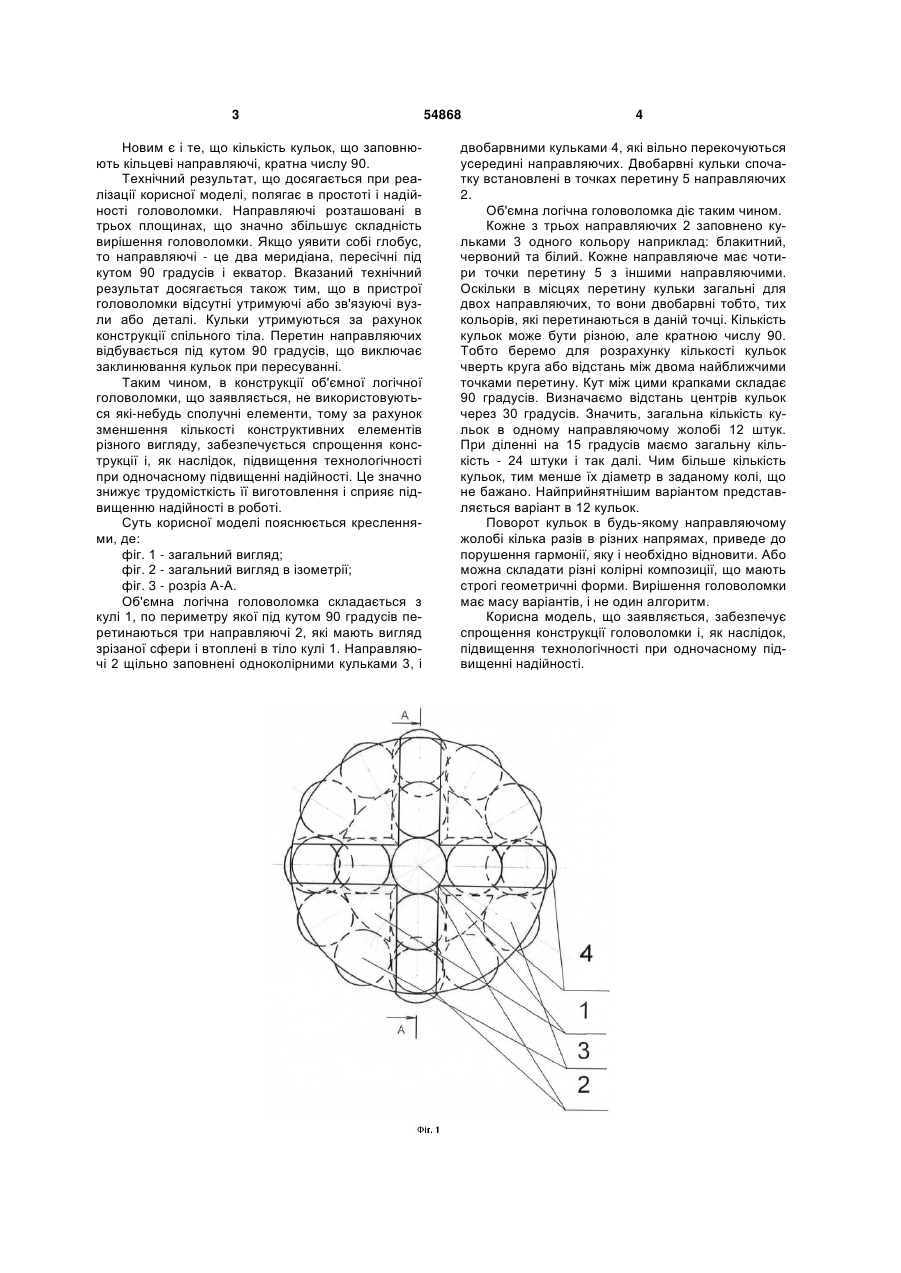

1. Об'ємна логічна головоломка, яка містить корпус з розташованими на його поверхні кільцевими направляючими у формі зрізаної сфери, які перетинаються між собою, і ігрові елементи у вигляді кульок, що заповнюють кільцеві направляючі, 3 Новим є і те, що кількість кульок, що заповнюють кільцеві направляючі, кратна числу 90. Технічний результат, що досягається при реалізації корисної моделі, полягає в простоті і надійності головоломки. Направляючі розташовані в трьох площинах, що значно збільшує складність вирішення головоломки. Якщо уявити собі глобус, то направляючі - це два меридіана, пересічні під кутом 90 градусів і екватор. Вказаний технічний результат досягається також тим, що в пристрої головоломки відсутні утримуючі або зв'язуючі вузли або деталі. Кульки утримуються за рахунок конструкції спільного тіла. Перетин направляючих відбувається під кутом 90 градусів, що виключає заклинювання кульок при пересуванні. Таким чином, в конструкції об'ємної логічної головоломки, що заявляється, не використовуються які-небудь сполучні елементи, тому за рахунок зменшення кількості конструктивних елементів різного вигляду, забезпечується спрощення конструкції і, як наслідок, підвищення технологічності при одночасному підвищенні надійності. Це значно знижує трудомісткість її виготовлення і сприяє підвищенню надійності в роботі. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - загальний вигляд; фіг. 2 - загальний вигляд в ізометрії; фіг. 3 - розріз А-А. Об'ємна логічна головоломка складається з кулі 1, по периметру якої під кутом 90 градусів перетинаються три направляючі 2, які мають вигляд зрізаної сфери і втоплені в тіло кулі 1. Направляючі 2 щільно заповнені одноколірними кульками 3, і 54868 4 двобарвними кульками 4, які вільно перекочуються усередині направляючих. Двобарвні кульки спочатку встановлені в точках перетину 5 направляючих 2. Об'ємна логічна головоломка діє таким чином. Кожне з трьох направляючих 2 заповнено кульками 3 одного кольору наприклад: блакитний, червоний та білий. Кожне направляюче має чотири точки перетину 5 з іншими направляючими. Оскільки в місцях перетину кульки загальні для двох направляючих, то вони двобарвні тобто, тих кольорів, які перетинаються в даній точці. Кількість кульок може бути різною, але кратною числу 90. Тобто беремо для розрахунку кількості кульок чверть круга або відстань між двома найближчими точками перетину. Кут між цими крапками складає 90 градусів. Визначаємо відстань центрів кульок через 30 градусів. Значить, загальна кількість кульок в одному направляючому жолобі 12 штук. При діленні на 15 градусів маємо загальну кількість - 24 штуки і так далі. Чим більше кількість кульок, тим менше їх діаметр в заданому колі, що не бажано. Найприйнятнішим варіантом представляється варіант в 12 кульок. Поворот кульок в будь-якому направляючому жолобі кілька разів в різних напрямах, приведе до порушення гармонії, яку і необхідно відновити. Або можна складати різні колірні композиції, що мають строгі геометричні форми. Вирішення головоломки має масу варіантів, і не один алгоритм. Корисна модель, що заявляється, забезпечує спрощення конструкції головоломки і, як наслідок, підвищення технологічності при одночасному підвищенні надійності. 5 Комп’ютерна верстка Г. Паяльніков 54868 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
