Пристрій локальної вентиляції з газоочищенням

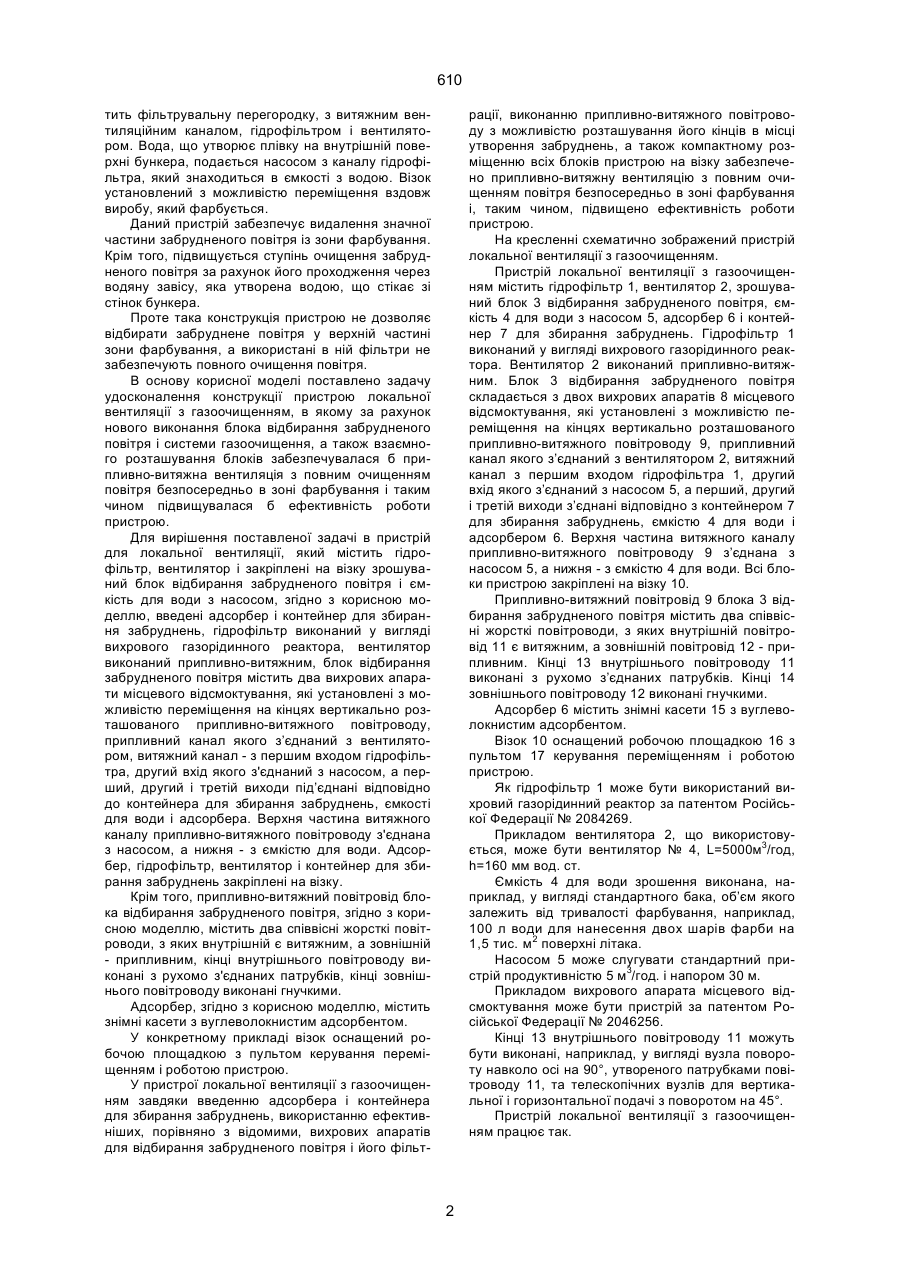

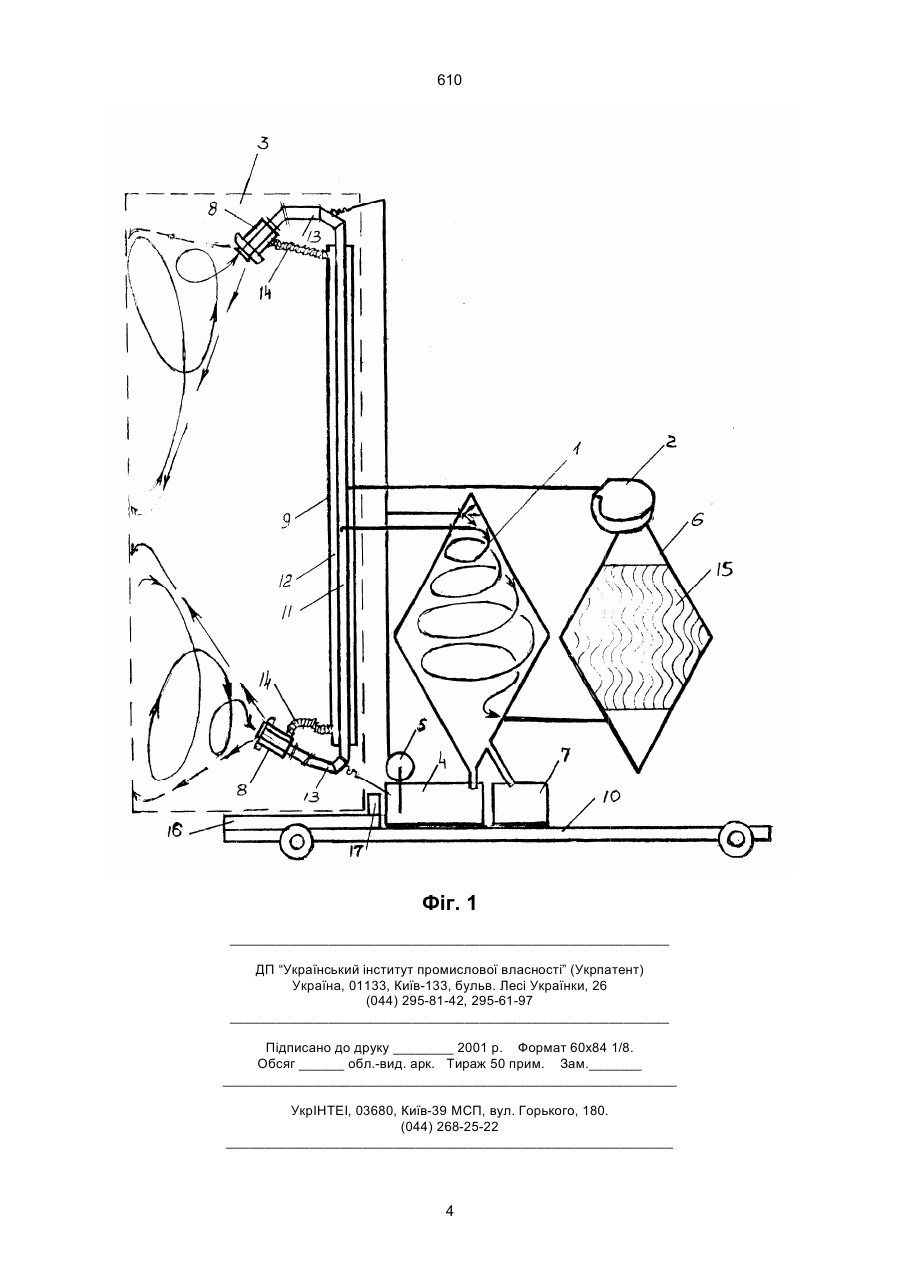

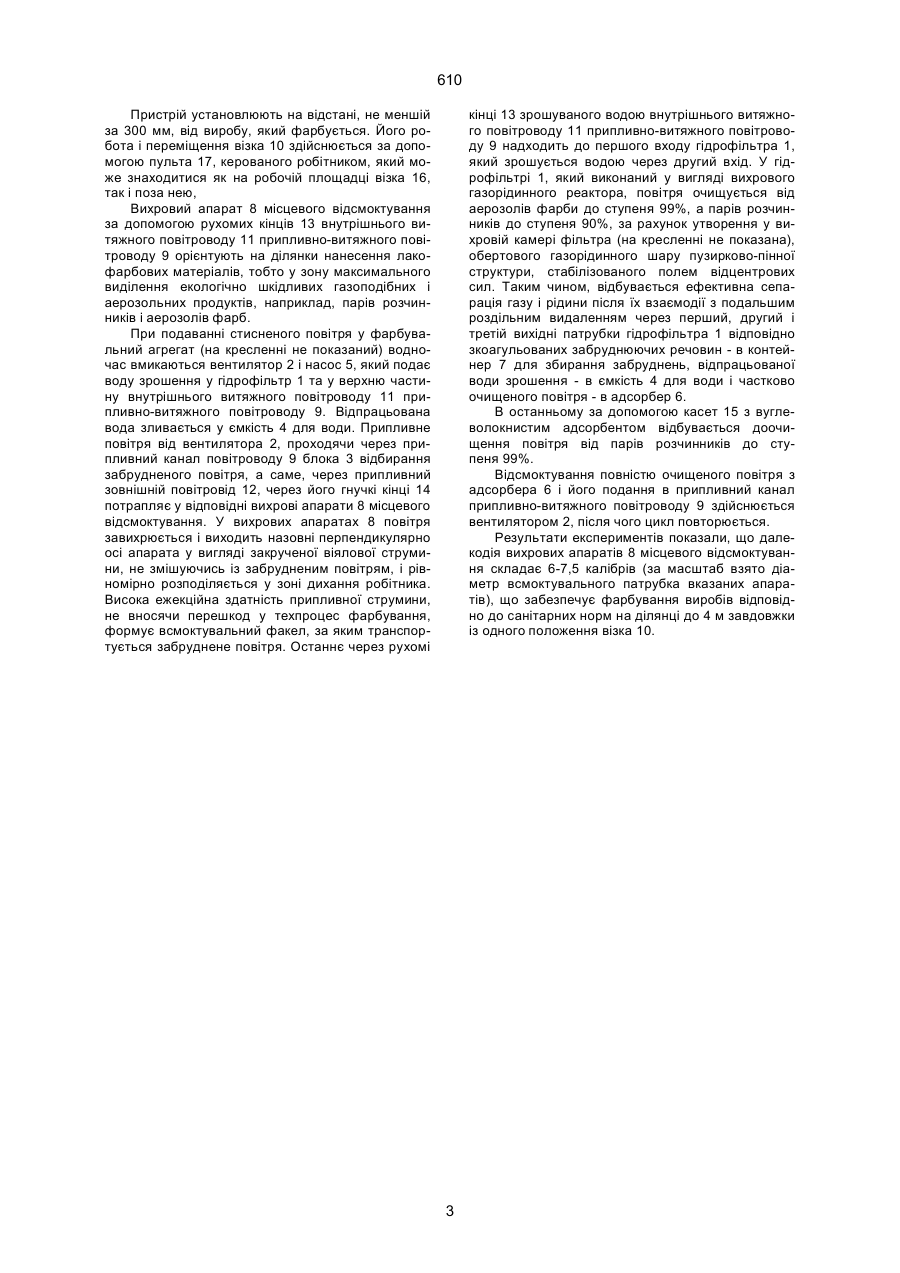

1. Пристрій локальної вентиляції з газоочищенням, який містить гідрофільтр, вентилятор і закріплені на візку зрошуваний блок відбирання забрудненого повітря і ємкість для води з насосом, який відрізняється тим, що в пристрій введені адсорбер і контейнер для збирання забруднень, гідрофільтр виконаний у вигляді вихрового газорідинного реактора, вентилятор виконаний припливо-витяжним, блок відбирання забрудненого повітря містить два вихрових апарати місцевого відсмоктування, які установлені з можливістю переміщення на кінцях вертикально розташованого U (54) ПРИСТРІЙ ЛОКАЛЬНОЇ ВЕНТИЛЯЦІЇ З ГАЗООЧИЩЕННЯМ 610 тить фільтрувальну перегородку, з витяжним вентиляційним каналом, гідрофільтром і вентилятором. Вода, що утворює плівку на внутрішній поверхні бункера, подається насосом з каналу гідрофільтра, який знаходиться в ємкості з водою. Візок установлений з можливістю переміщення вздовж виробу, який фарбується. Даний пристрій забезпечує видалення значної частини забрудненого повітря із зони фарбування. Крім того, підвищується ступінь очищення забрудненого повітря за рахунок його проходження через водяну завісу, яка утворена водою, що стікає зі стінок бункера. Проте така конструкція пристрою не дозволяє відбирати забруднене повітря у верхній частині зони фарбування, а використані в ній фільтри не забезпечують повного очищення повітря. В основу корисної моделі поставлено задачу удосконалення конструкції пристрою локальної вентиляції з газоочищенням, в якому за рахунок нового виконання блока відбирання забрудненого повітря і системи газоочищення, а також взаємного розташування блоків забезпечувалася б припливно-витяжна вентиляція з повним очищенням повітря безпосередньо в зоні фарбування і таким чином підвищувалася б ефективність роботи пристрою. Для вирішення поставленої задачі в пристрій для локальної вентиляції, який містить гідрофільтр, вентилятор і закріплені на візку зрошуваний блок відбирання забрудненого повітря і ємкість для води з насосом, згідно з корисною моделлю, введені адсорбер і контейнер для збирання забруднень, гідрофільтр виконаний у вигляді вихрового газорідинного реактора, вентилятор виконаний припливно-витяжним, блок відбирання забрудненого повітря містить два вихрових апарати місцевого відсмоктування, які установлені з можливістю переміщення на кінцях вертикально розташованого припливно-витяжного повітроводу, припливний канал якого з’єднаний з вентилятором, витяжний канал - з першим входом гідрофільтра, другий вхід якого з'єднаний з насосом, а перший, другий і третій виходи під’єднані відповідно до контейнера для збирання забруднень, ємкості для води і адсорбера. Верхня частина витяжного каналу припливно-витяжного повітроводу з'єднана з насосом, а нижня - з ємкістю для води. Адсорбер, гідрофільтр, вентилятор і контейнер для збирання забруднень закріплені на візку. Крім того, припливно-витяжний повітровід блока відбирання забрудненого повітря, згідно з корисною моделлю, містить два співвісні жорсткі повітроводи, з яких внутрішній є витяжним, а зовнішній - припливним, кінці внутрішнього повітроводу виконані з рухомо з'єднаних патрубків, кінці зовнішнього повітроводу виконані гнучкими. Адсорбер, згідно з корисною моделлю, містить знімні касети з вуглеволокнистим адсорбентом. У конкретному прикладі візок оснащений робочою площадкою з пультом керування переміщенням і роботою пристрою. У пристрої локальної вентиляції з газоочищенням завдяки введенню адсорбера і контейнера для збирання забруднень, використанню ефективніших, порівняно з відомими, вихрових апаратів для відбирання забрудненого повітря і його фільт рації, виконанню припливно-витяжного повітроводу з можливістю розташування його кінців в місці утворення забруднень, а також компактному розміщенню всіх блоків пристрою на візку забезпечено припливно-витяжну вентиляцію з повним очищенням повітря безпосередньо в зоні фарбування і, таким чином, підвищено ефективність роботи пристрою. На кресленні схематично зображений пристрій локальної вентиляції з газоочищенням. Пристрій локальної вентиляції з газоочищенням містить гідрофільтр 1, вентилятор 2, зрошуваний блок 3 відбирання забрудненого повітря, ємкість 4 для води з насосом 5, адсорбер 6 і контейнер 7 для збирання забруднень. Гідрофільтр 1 виконаний у вигляді вихрового газорідинного реактора. Вентилятор 2 виконаний припливно-витяжним. Блок 3 відбирання забрудненого повітря складається з двох вихрових апаратів 8 місцевого відсмоктування, які установлені з можливістю переміщення на кінцях вертикально розташованого припливно-витяжного повітроводу 9, припливний канал якого з’єднаний з вентилятором 2, витяжний канал з першим входом гідрофільтра 1, другий вхід якого з’єднаний з насосом 5, а перший, другий і третій виходи з’єднані відповідно з контейнером 7 для збирання забруднень, ємкістю 4 для води і адсорбером 6. Верхня частина витяжного каналу припливно-витяжного повітроводу 9 з’єднана з насосом 5, а нижня - з ємкістю 4 для води. Всі блоки пристрою закріплені на візку 10. Припливно-витяжний повітровід 9 блока 3 відбирання забрудненого повітря містить два співвісні жорсткі повітроводи, з яких внутрішній повітровід 11 є витяжним, а зовнішній повітровід 12 - припливним. Кінці 13 внутрішнього повітроводу 11 виконані з рухомо з’єднаних патрубків. Кінці 14 зовнішнього повітроводу 12 виконані гнучкими. Адсорбер 6 містить знімні касети 15 з вуглеволокнистим адсорбентом. Візок 10 оснащений робочою площадкою 16 з пультом 17 керування переміщенням і роботою пристрою. Як гідрофільтр 1 може бути використаний вихровий газорідинний реактор за патентом Російської Федерації № 2084269. Прикладом вентилятора 2, що використовується, може бути вентилятор № 4, L=5000м3/год, h=160 мм вод. ст. Ємкість 4 для води зрошення виконана, наприклад, у вигляді стандартного бака, об’єм якого залежить від тривалості фарбування, наприклад, 100 л води для нанесення двох шарів фарби на 1,5 тис. м2 поверхні літака. Насосом 5 може слугувати стандартний пристрій продуктивністю 5 м3/год. і напором 30 м. Прикладом вихрового апарата місцевого відсмоктування може бути пристрій за патентом Російської Федерації № 2046256. Кінці 13 внутрішнього повітроводу 11 можуть бути виконані, наприклад, у вигляді вузла повороту навколо осі на 90°, утвореного патрубками повітроводу 11, та телескопічних вузлів для вертикальної і горизонтальної подачі з поворотом на 45°. Пристрій локальної вентиляції з газоочищенням працює так. 2 610 Пристрій установлюють на відстані, не меншій за 300 мм, від виробу, який фарбується. Його робота і переміщення візка 10 здійснюється за допомогою пульта 17, керованого робітником, який може знаходитися як на робочій площадці візка 16, так і поза нею, Вихровий апарат 8 місцевого відсмоктування за допомогою рухомих кінців 13 внутрішнього витяжного повітроводу 11 припливно-витяжного повітроводу 9 орієнтують на ділянки нанесення лакофарбових матеріалів, тобто у зону максимального виділення екологічно шкідливих газоподібних і аерозольних продуктів, наприклад, парів розчинників і аерозолів фарб. При подаванні стисненого повітря у фарбувальний агрегат (на кресленні не показаний) водночас вмикаються вентилятор 2 і насос 5, який подає воду зрошення у гідрофільтр 1 та у верхню частину внутрішнього витяжного повітроводу 11 припливно-витяжного повітроводу 9. Відпрацьована вода зливається у ємкість 4 для води. Припливне повітря від вентилятора 2, проходячи через припливний канал повітроводу 9 блока 3 відбирання забрудненого повітря, а саме, через припливний зовнішній повітровід 12, через його гнучкі кінці 14 потрапляє у відповідні вихрові апарати 8 місцевого відсмоктування. У вихрових апаратах 8 повітря завихрюється і виходить назовні перпендикулярно осі апарата у вигляді закрученої віялової струмини, не змішуючись із забрудненим повітрям, і рівномірно розподіляється у зоні дихання робітника. Висока ежекційна здатність припливної струмини, не вносячи перешкод у техпроцес фарбування, формує всмоктувальний факел, за яким транспортується забруднене повітря. Останнє через рухомі кінці 13 зрошуваного водою внутрішнього витяжного повітроводу 11 припливно-витяжного повітроводу 9 надходить до першого входу гідрофільтра 1, який зрошується водою через другий вхід. У гідрофільтрі 1, який виконаний у вигляді вихрового газорідинного реактора, повітря очищується від аерозолів фарби до ступеня 99%, а парів розчинників до ступеня 90%, за рахунок утворення у вихровій камері фільтра (на кресленні не показана), обертового газорідинного шару пузирково-пінної структури, стабілізованого полем відцентрових сил. Таким чином, відбувається ефективна сепарація газу і рідини після їх взаємодії з подальшим роздільним видаленням через перший, другий і третій вихідні патрубки гідрофільтра 1 відповідно зкоагульованих забруднюючих речовин - в контейнер 7 для збирання забруднень, відпрацьованої води зрошення - в ємкість 4 для води і частково очищеного повітря - в адсорбер 6. В останньому за допомогою касет 15 з вуглеволокнистим адсорбентом відбувається доочищення повітря від парів розчинників до ступеня 99%. Відсмоктування повністю очищеного повітря з адсорбера 6 і його подання в припливний канал припливно-витяжного повітроводу 9 здійснюється вентилятором 2, після чого цикл повторюється. Результати експериментів показали, що далекодія вихрових апаратів 8 місцевого відсмоктування складає 6-7,5 калібрів (за масштаб взято діаметр всмоктувального патрубка вказаних апаратів), що забезпечує фарбування виробів відповідно до санітарних норм на ділянці до 4 м завдовжки із одного положення візка 10. 3 610 Фіг. 1 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
