Мастильна олива

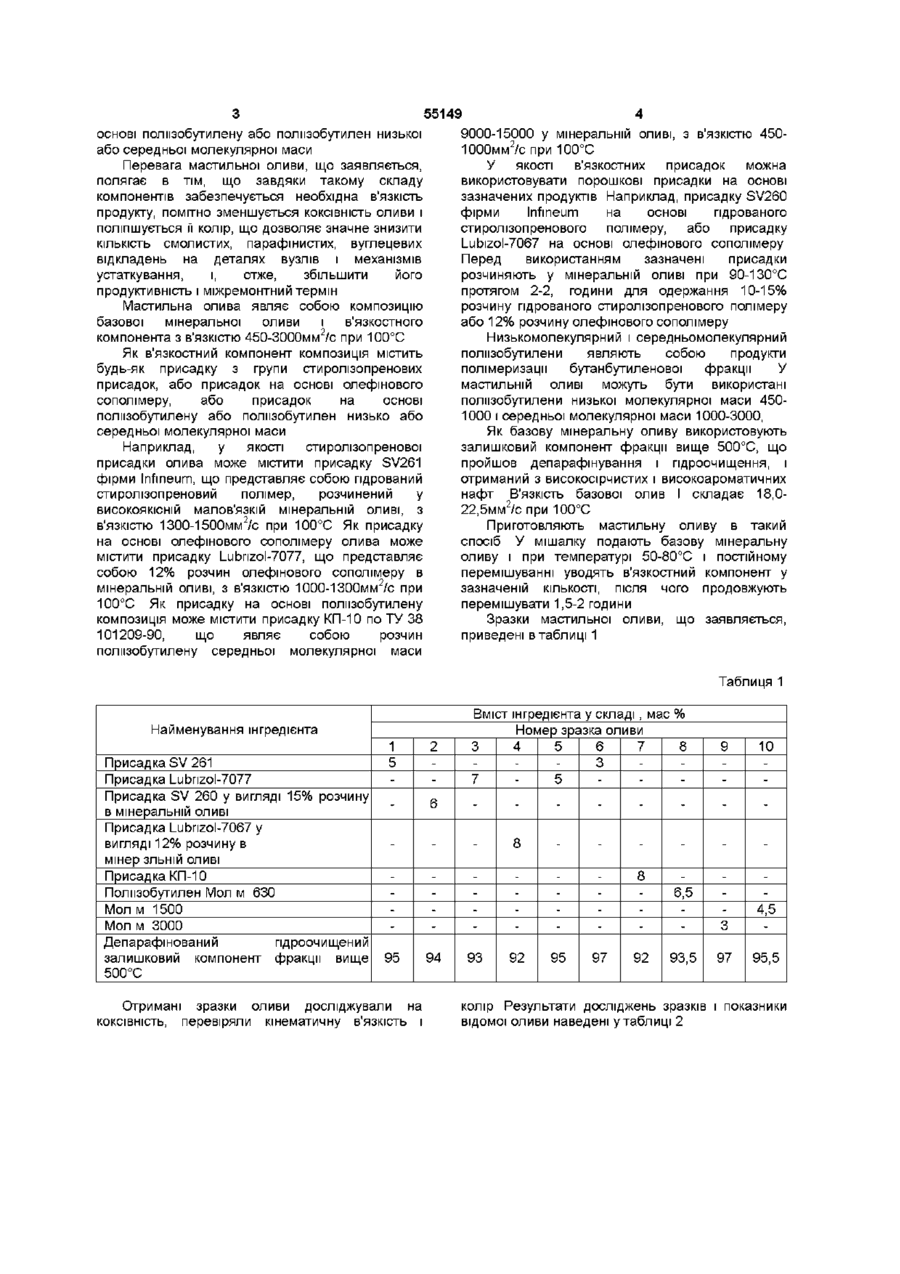

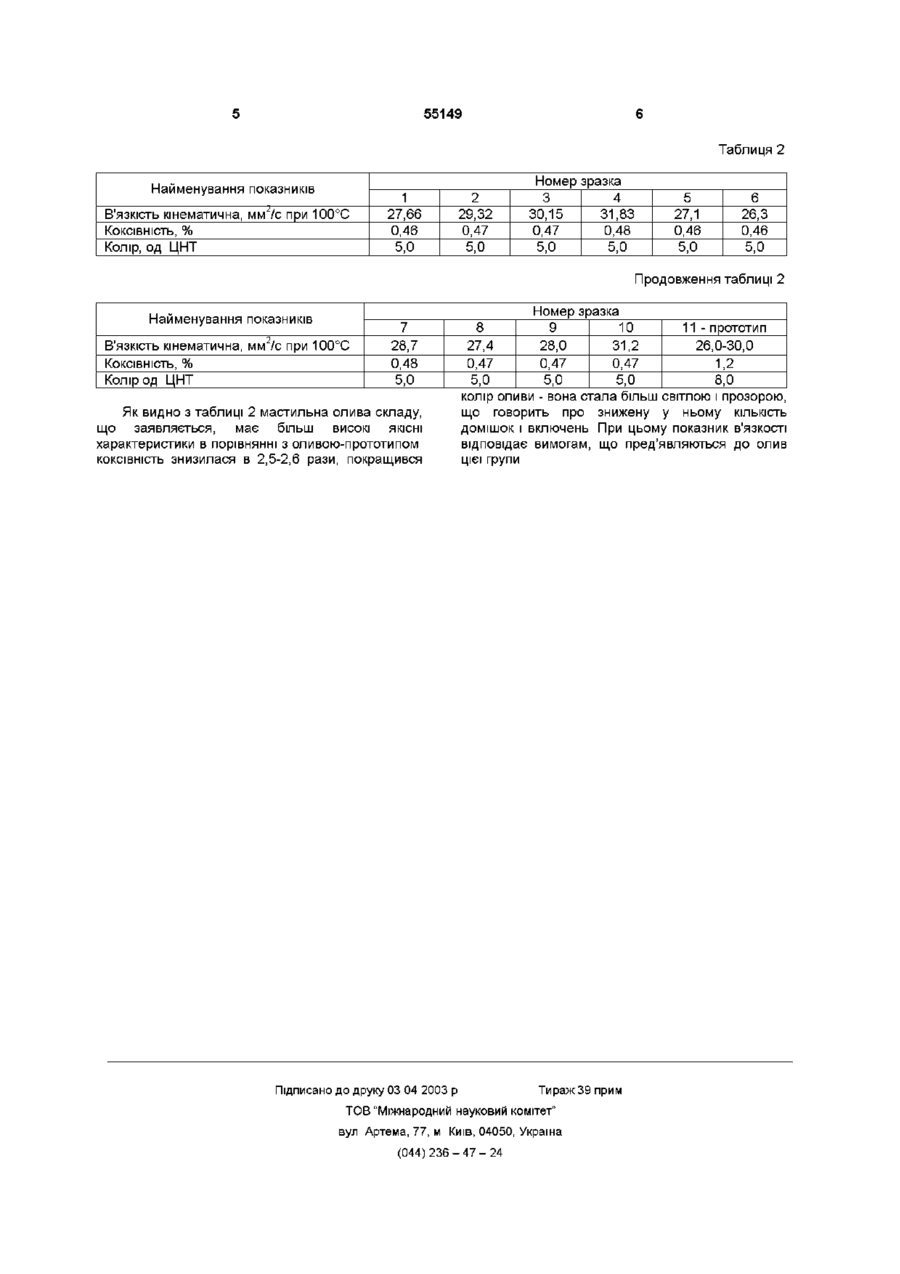

1 Мастильна олива, що містить базову мінеральну оливу на основі залишкового компонента фракції вище 500°С, яка відрізняється тим, що вона додатково містить в'яжучий компонент із в'язкістю 450-3000 мм /с при 100°С, а як базову мінеральну оливу депарафінований пдроочищений залишковий компонент фракції вище 500°С при такому співвідношенні компонентів, мас % в'яжучий компонент із в'язкістю 4503000 мм /с при 100°С 3,0-8,0 Винахід відноситься до складів олив, призначених для змащування редукторів і важконавантажених вузлів прокатних станів, устаткування шиш их заводів і іншого устаткування Відома олива для прокатних станів ПС-28 ДСТ 12672-77 (див Палива, мастильні матеріали, технічні рідини Асортимент і застосування Довідник/ ІГ АНІСІМОВ, КМ Бадиштова, СА Бнатов і ш , під ред В М Школьнікова, вид 1-е перероб і доп - М , Видавничий центр «Техінформ», 1999, с 292-293), що являє собою суміш залишкового компонента фракції вище 500°С з деасфальтизата першої і другої ступіней Відома олива має досить високу в'язкостну характеристику, разом з тим, виготовлена з деасфальтизату, вона має підвищену КОКСІВНІСТЬ через наявність у ній смолистих, парафінистих речовин і твердих вуглеців, що приводить до налипання і відкладення їх на зуб'ях і деталях редукторів, на поверхнях тертя деталей інших вузлів і механізмів устаткування, і, як наслідок, до зниження продуктивності устаткування та необхідності частого його зупинення для очищення вузлів і механізмів В основу винаходу поставлена задача депарафінований гідро очищений залишковий компонент фракції вище 500°С решта 2 Мастильна олива за п 1, яка відрізняється тим, що як в'яжучий компонент вона містить стиролізопренову присадку 3 Мастильна олива за п 1, яка відрізняється тим, що як в'яжучий компонент вона містить присадку на основі олефінового співполімеру 4 Мастильна олива за п 1, яка відрізняється тим, що як в'яжучий компонент вона містить присадку на основі поліізобутилену 5 Мастильна олива за п 1, яка відрізняється тим, що як в'яжучий компонент вона містить поліізобутилен низької або середньої молекулярної маси створити таку мастильну оливу, у якій ваві інгредієнти дозволили б поряд зі збереженням необхідної в'язкості ПОНИЗИТИ КОКСІВНІСТЬ ОЛИВИ, тим самим підвищити продуктивність роботи прокатного та іншого устаткування та збільшити міжремонтний строк Поставлена задача вирішується тим, що в мастильній оливі, що містить базову мінеральну оливу на основі залишкового компонента фракції вище 500°С ВІДПОВІДНО до винаходу додатково міститься в'язкостний компонент із в'язкістю 4503000мм2/с при 100°С, а в якості базової мінеральної оливи депарафінований пдроочищений залишковий компонент фракції вище 500°С при такому співвідношенні компонентів, мас % в'язкостний компонент із в'язкістю 4503000м м2/с При 100°С 3,0-8,0 депарафінований пдроочищений залишковий компонент фракції вище 500°С інше Найкращими для використання в якості в'язкостного компонента у складі оливи є стирол ізопренові присадки, присадки на основі олефінового сополімеру, а також присадки на о> ю ю 55149 основі поліізобутилену або поліізобутилен низької або середньої молекулярної маси Перевага мастильної оливи, що заявляється, полягає в тім, що завдяки такому складу компонентів забезпечується необхідна в'язкість продукту, помітно зменшується КОКСІВНІСТЬ оливи і поліпшується її колір, що дозволяє значне знизити КІЛЬКІСТЬ смолистих, парафінистих, вуглецевих відкладень на деталях вузлів і механізмів устаткування, і, отже, збільшити його продуктивність і міжремонтний термін Мастильна олива являє собою композицію базової мінеральної оливи і в'язкостного компонента з в'язкістю 450-3000мм2/с при 100°С Як в'язкостний компонент композиція містить будь-як присадку з групи стиролізопренових присадок, або присадок на основі олефінового сополімеру, або присадок на основі поліізобутилену або поліізобутилен низько або середньої молекулярної маси Наприклад, у якості стиролізопренової присадки олива може містити присадку SV261 фірми Infmeum, що представляє собою гідрований стирол ізопреновий полімер, розчинений у ВИСОКОЯКІСНІЙ малов'язкій мінеральній оливі, з в'язкістю 1300-1 500ММ 2 /С при 100°С Як присадку на основі олефінового сополімеру олива може містити присадку Lubnzol-7077, що представляє собою 12% розчин олефінового сополімеру в мінеральній оливі, з в'язкістю 1000-1300мм2/с при 100°С Як присадку на основі поліізобутилену композиція може містити присадку КП-10 по ТУ 38 101209-90, що являє собою розчин поліізобутилену середньої молекулярної маси 9000-15000 у мінеральній оливі, з в'язкістю 4501000мм2/с при 100°С У якості в'язкостних присадок можна використовувати порошкові присадки на основі зазначених продуктів Наприклад, присадку SV260 фірми Infmeum на основі гідрованого стирол ізопренового полімеру, або присадку Lubizol-7067 на основі олефінового сополімеру Перед використанням зазначені присадки розчиняють у мінеральній оливі при 90-130°С протягом 2-2, години для одержання 10-15% розчину гідрованого стиролізопренового полімеру або 12% розчину олефінового сополімеру Низькомолекулярний і середньомолекулярний поліізобутилени являють собою продукти полімеризації бутанбутиленової фракції У мастильній оливі можуть бути використані поліізобутилени низької молекулярної маси 4501000 і середньої молекулярної маси 1000-3000, Як базову мінеральну оливу використовують залишковий компонент фракції вище 500°С, що пройшов депарафінування і гідроочищення, і отриманий з високосірчистих і високоароматичних нафт В'язкість базової олив І складає 18,022,5мм2/с при 100°С Приготовляють мастильну оливу в такий спосіб У мішалку подають базову мінеральну оливу і при температурі 50-80°С і постійному перемішуванні уводять в'язкостний компонент у зазначеній КІЛЬКОСТІ, ПІСЛЯ ЧОГО продовжують перемішувати 1,5-2 години Зразки мастильної оливи, що заявляється, приведені в таблиці 1 Таблиця 1 Вміст інгредієнта у складі , мас % Номер зразка оливи Найменування інгредієнта Присадка SV 261 Присадка Lubnzol-7077 Присадка SV 260 у вигляді 15% розчину в мінеральній оливі Присадка Lubnzol-7067 у вигляді 12% розчину в мінер зльній оливі Присадка КП-10 Поліізобутилен Мол м 630 Мол м 1500 Мол м 3000 Депарафінований пдроочищений залишковий компонент фракції вище 500°С 1 5 2 3 7 4 5 5 6 3 7 8 9 10 6 8 8 6,5 3 4,5 95 94 93 92 95 97 92 93,5 97 95,5 Отримані зразки оливи досліджували на КОКСІВНІСТЬ, перевіряли кінематичну в'язкість І колір Результати досліджень зразків і показники відомої оливи наведені утаблиці 2 55149 Таблиця 2 Найменування показників В'язкість кінематична, мм^/с при 100°С КОКСІВНІСТЬ, % Колір, од ЦНТ 1 27,66 0,46 5,0 2 29,32 0,47 5,0 Номер зразка 3 4 30,15 31,83 0,47 0,48 5,0 5,0 5 27,1 0,46 5,0 6 26,3 0,46 5,0 Продовження таблиці 2 Найменування показників В'язкість кінематична, мм2/с при 100°С КОКСІВНІСТЬ, % Колір од ЦНТ 7 28,7 0,48 5,0 Як видно з таблиці 2 мастильна олива складу, що заявляється, має більш високі ЯКІСНІ характеристики в порівнянні з оливою-прототипом КОКСІВНІСТЬ знизилася в 2,5-2,6 рази, покращився Номер зразка 8 9 10 11 - прототип 27,4 28,0 31,2 26,0-30,0 0,47 0,47 0,47 1,2 5,0 5,0 5,0 8,0 колір оливи - вона стала більш світлою і прозорою, що говорить про знижену у ньому КІЛЬКІСТЬ домішок і включень При цьому показник в'язкості відповідає вимогам, що пред'являються до олив цієї групи Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
