Решето з прямокутними отворами

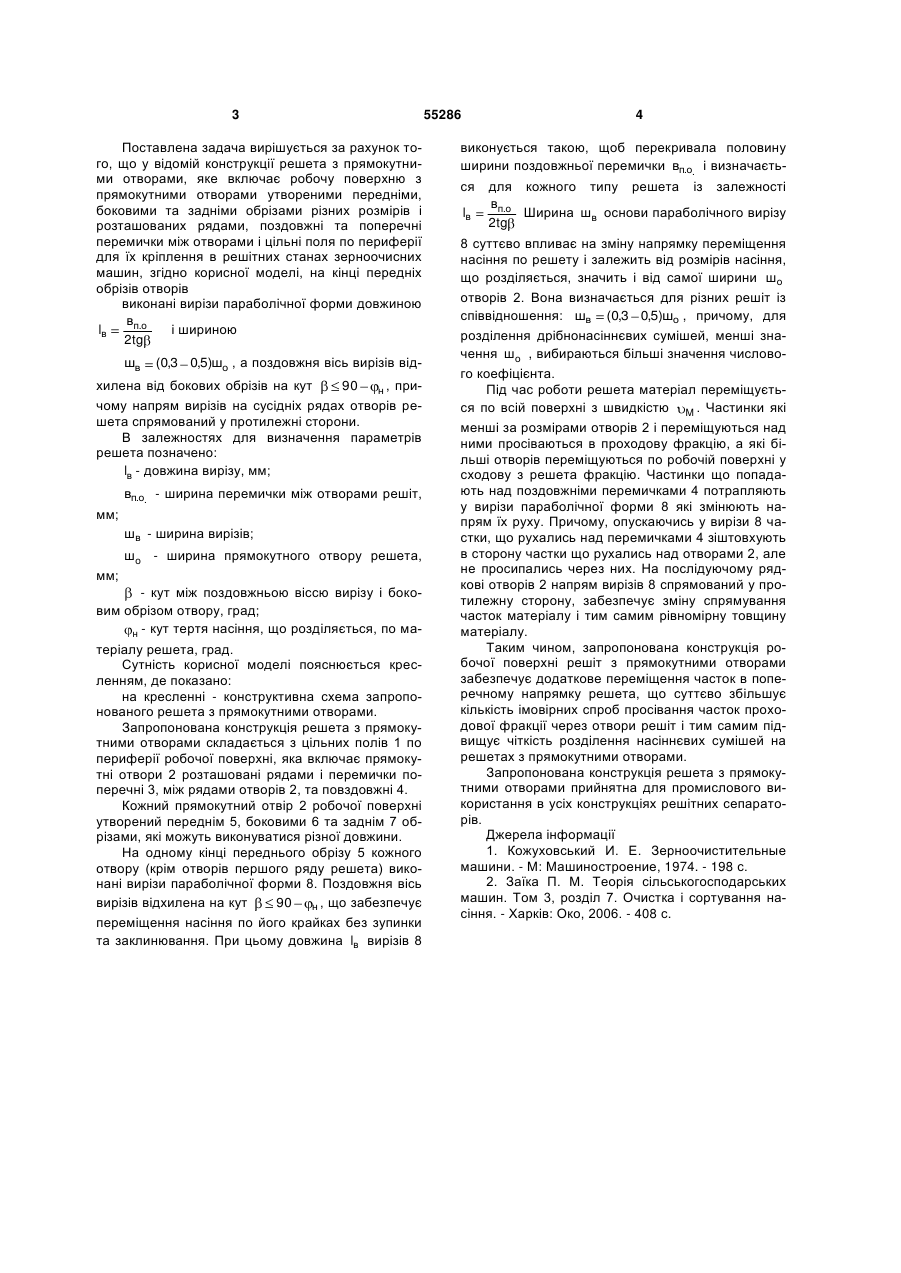

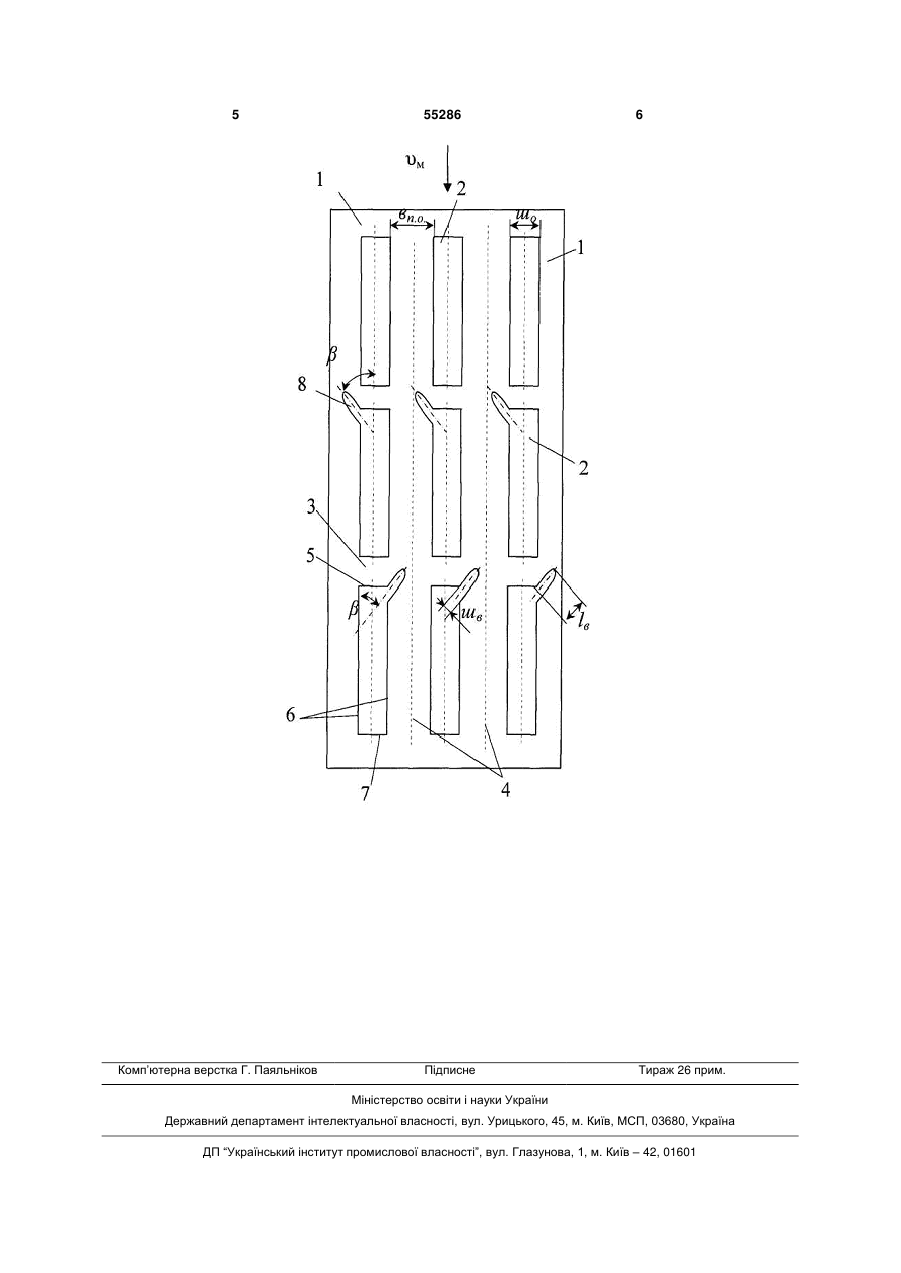

Решето з прямокутними отворами, яке містить робочу поверхню з прямокутними отворами, утвореними передніми, боковими та задніми обрізами різних розмірів і розташованими рядами, поздовжні та поперечні перемички між отворами і цільні поля по периферії для їх кріплення в решітних станах зерноочисних машин, яке відрізняється тим, що на кінці передніх обрізів отворів виконані 2 3 Поставлена задача вирішується за рахунок того, що у відомій конструкції решета з прямокутними отворами, яке включає робочу поверхню з прямокутними отворами утвореними передніми, боковими та задніми обрізами різних розмірів і розташованих рядами, поздовжні та поперечні перемички між отворами і цільні поля по периферії для їх кріплення в решітних станах зерноочисних машин, згідно корисної моделі, на кінці передніх обрізів отворів виконані вирізи параболічної форми довжиною вп.о lв і шириною 2tg шв (0,3 0,5)шо , а поздовжня вісь вирізів від хилена від бокових обрізів на кут 90 н , причому напрям вирізів на сусідніх рядах отворів решета спрямований у протилежні сторони. В залежностях для визначення параметрів решета позначено: lв - довжина вирізу, мм; вп.о. - ширина перемички між отворами решіт, мм; шв - ширина вирізів; шо - ширина прямокутного отвору решета, мм; - кут між поздовжньою віссю вирізу і боковим обрізом отвору, град; н - кут тертя насіння, що розділяється, по матеріалу решета, град. Сутність корисної моделі пояснюється кресленням, де показано: на кресленні - конструктивна схема запропонованого решета з прямокутними отворами. Запропонована конструкція решета з прямокутними отворами складається з цільних полів 1 по периферії робочої поверхні, яка включає прямокутні отвори 2 розташовані рядами і перемички поперечні 3, між рядами отворів 2, та повздовжні 4. Кожний прямокутний отвір 2 робочої поверхні утворений переднім 5, боковими 6 та заднім 7 обрізами, які можуть виконуватися різної довжини. На одному кінці переднього обрізу 5 кожного отвору (крім отворів першого ряду решета) виконані вирізи параболічної форми 8. Поздовжня вісь вирізів відхилена на кут 90 н , що забезпечує переміщення насіння по його крайках без зупинки та заклинювання. При цьому довжина lв вирізів 8 55286 4 виконується такою, щоб перекривала половину ширини поздовжньої перемички вп.о. і визначається lв для кожного типу решета із залежності вп.о Ширина шв основи параболічного вирізу 2tg 8 суттєво впливає на зміну напрямку переміщення насіння по решету і залежить від розмірів насіння, що розділяється, значить і від самої ширини шо отворів 2. Вона визначається для різних решіт із співвідношення: шв (0,3 0,5)шо , причому, для розділення дрібнонасіннєвих сумішей, менші значення шо , вибираються більші значення числового коефіцієнта. Під час роботи решета матеріал переміщується по всій поверхні з швидкістю M . Частинки які менші за розмірами отворів 2 і переміщуються над ними просіваються в проходову фракцію, а які більші отворів переміщуються по робочій поверхні у сходову з решета фракцію. Частинки що попадають над поздовжніми перемичками 4 потрапляють у вирізи параболічної форми 8 які змінюють напрям їх руху. Причому, опускаючись у вирізи 8 частки, що рухались над перемичками 4 зіштовхують в сторону частки що рухались над отворами 2, але не просипались через них. На послідуючому рядкові отворів 2 напрям вирізів 8 спрямований у протилежну сторону, забезпечує зміну спрямування часток матеріалу і тим самим рівномірну товщину матеріалу. Таким чином, запропонована конструкція робочої поверхні решіт з прямокутними отворами забезпечує додаткове переміщення часток в поперечному напрямку решета, що суттєво збільшує кількість імовірних спроб просівання часток проходової фракції через отвори решіт і тим самим підвищує чіткість розділення насіннєвих сумішей на решетах з прямокутними отворами. Запропонована конструкція решета з прямокутними отворами прийнятна для промислового використання в усіх конструкціях решітних сепараторів. Джерела інформації 1. Кожуховський И. Е. Зерноочистительные машини. - М: Машиностроение, 1974. - 198 с. 2. Заїка П. М. Теорія сільськогосподарських машин. Том 3, розділ 7. Очистка і сортування насіння. - Харків: Око, 2006. - 408 с. 5 Комп’ютерна верстка Г. Паяльніков 55286 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
