Формула / Реферат

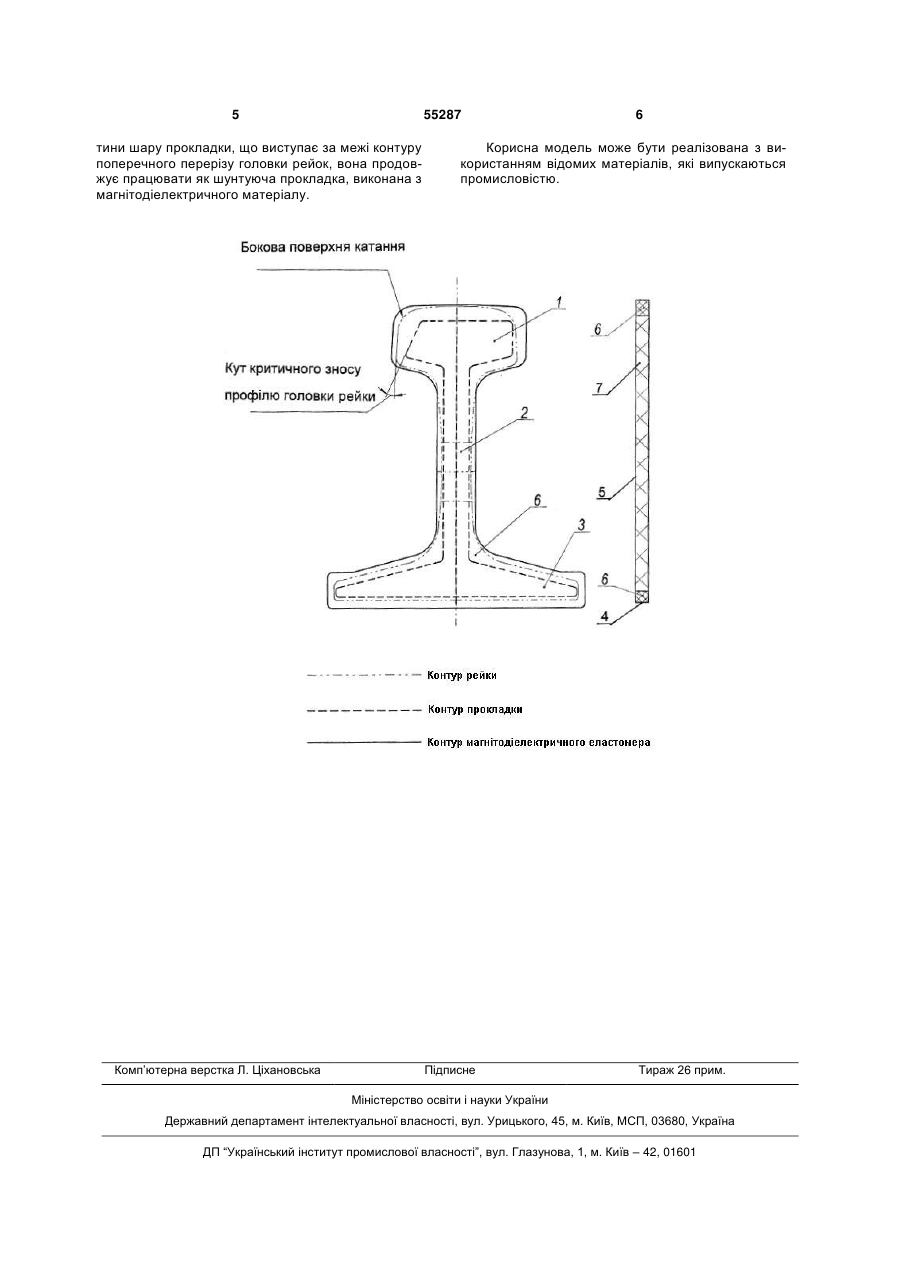

Прокладка стикова композиційна, яка містить головку, шийку і підошву, торцеву та бічну поверхні і яка виконана з електроізоляційного матеріалу, причому на торцевій поверхні цієї прокладки виконаний шар з еластичного матеріалу, який частково виступає за контур поперечного перерізу головки, шийки і підошви рейок, що стикуються, яка відрізняється тим, що шар з еластичного матеріалу торцевої поверхні прокладки виконаний з магнітодіелектричного еластомеру, а як електроізоляційний матеріал прокладки використаний шаруватий склопластик з межею міцності на стиснення не менше, ніж 300 МПа, при цьому торцева поверхня по контуру головки прокладки з боку бічної поверхні катання рейки виконана нахиленою під кутом, який відповідає критичному бічному зносу головки рейки.

Текст

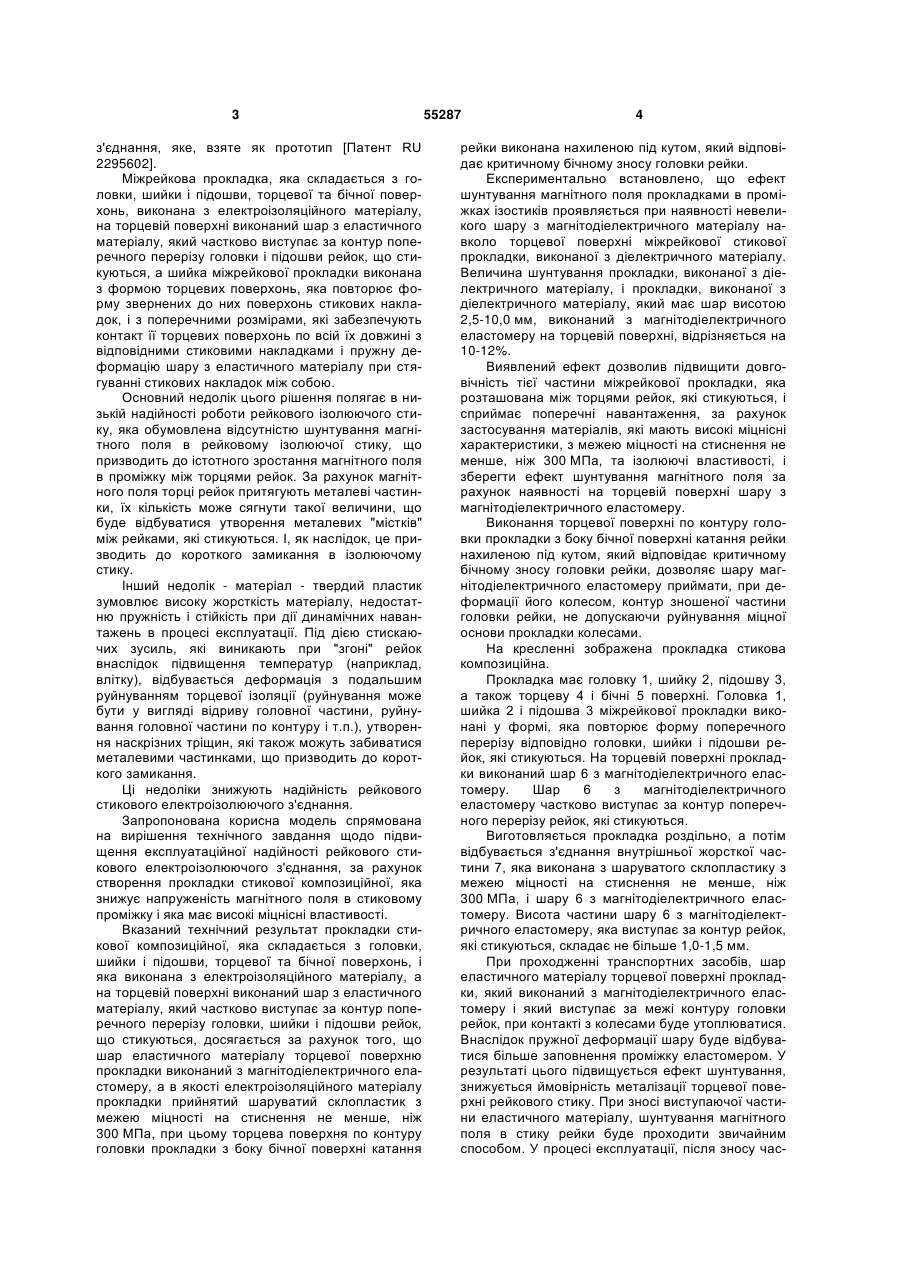

Прокладка стикова композиційна, яка містить головку, шийку і підошву, торцеву та бічну поверх 3 з'єднання, яке, взяте як прототип [Патент RU 2295602]. Міжрейкова прокладка, яка складається з головки, шийки і підошви, торцевої та бічної поверхонь, виконана з електроізоляційного матеріалу, на торцевій поверхні виконаний шар з еластичного матеріалу, який частково виступає за контур поперечного перерізу головки і підошви рейок, що стикуються, а шийка міжрейкової прокладки виконана з формою торцевих поверхонь, яка повторює форму звернених до них поверхонь стикових накладок, і з поперечними розмірами, які забезпечують контакт її торцевих поверхонь по всій їх довжині з відповідними стиковими накладками і пружну деформацію шару з еластичного матеріалу при стягуванні стикових накладок між собою. Основний недолік цього рішення полягає в низькій надійності роботи рейкового ізолюючого стику, яка обумовлена відсутністю шунтування магнітного поля в рейковому ізолюючої стику, що призводить до істотного зростання магнітного поля в проміжку між торцями рейок. За рахунок магнітного поля торці рейок притягують металеві частинки, їх кількість може сягнути такої величини, що буде відбуватися утворення металевих "містків" між рейками, які стикуються. І, як наслідок, це призводить до короткого замикання в ізолюючому стику. Інший недолік - матеріал - твердий пластик зумовлює високу жорсткість матеріалу, недостатню пружність і стійкість при дії динамічних навантажень в процесі експлуатації. Під дією стискаючих зусиль, які виникають при "згоні" рейок внаслідок підвищення температур (наприклад, влітку), відбувається деформація з подальшим руйнуванням торцевої ізоляції (руйнування може бути у вигляді відриву головної частини, руйнування головної частини по контуру і т.п.), утворення наскрізних тріщин, які також можуть забиватися металевими частинками, що призводить до короткого замикання. Ці недоліки знижують надійність рейкового стикового електроізолюючого з'єднання. Запропонована корисна модель спрямована на вирішення технічного завдання щодо підвищення експлуатаційної надійності рейкового стикового електроізолюючого з'єднання, за рахунок створення прокладки стикової композиційної, яка знижує напруженість магнітного поля в стиковому проміжку і яка має високі міцнісні властивості. Вказаний технічний результат прокладки стикової композиційної, яка складається з головки, шийки і підошви, торцевої та бічної поверхонь, і яка виконана з електроізоляційного матеріалу, а на торцевій поверхні виконаний шар з еластичного матеріалу, який частково виступає за контур поперечного перерізу головки, шийки і підошви рейок, що стикуються, досягається за рахунок того, що шар еластичного матеріалу торцевої поверхню прокладки виконаний з магнітодіелектричного еластомеру, а в якості електроізоляційного матеріалу прокладки прийнятий шаруватий склопластик з межею міцності на стиснення не менше, ніж 300 МПа, при цьому торцева поверхня по контуру головки прокладки з боку бічної поверхні катання 55287 4 рейки виконана нахиленою під кутом, який відповідає критичному бічному зносу головки рейки. Експериментально встановлено, що ефект шунтування магнітного поля прокладками в проміжках ізостиків проявляється при наявності невеликого шару з магнітодіелектричного матеріалу навколо торцевої поверхні міжрейкової стикової прокладки, виконаної з діелектричного матеріалу. Величина шунтування прокладки, виконаної з діелектричного матеріалу, і прокладки, виконаної з діелектричного матеріалу, який має шар висотою 2,5-10,0 мм, виконаний з магнітодіелектричного еластомеру на торцевій поверхні, відрізняється на 10-12%. Виявлений ефект дозволив підвищити довговічність тієї частини міжрейкової прокладки, яка розташована між торцями рейок, які стикуються, і сприймає поперечні навантаження, за рахунок застосування матеріалів, які мають високі міцнісні характеристики, з межею міцності на стиснення не менше, ніж 300 МПа, та ізолюючі властивості, і зберегти ефект шунтування магнітного поля за рахунок наявності на торцевій поверхні шару з магнітодіелектричного еластомеру. Виконання торцевої поверхні по контуру головки прокладки з боку бічної поверхні катання рейки нахиленою під кутом, який відповідає критичному бічному зносу головки рейки, дозволяє шару магнітодіелектричного еластомеру приймати, при деформації його колесом, контур зношеної частини головки рейки, не допускаючи руйнування міцної основи прокладки колесами. На кресленні зображена прокладка стикова композиційна. Прокладка має головку 1, шийку 2, підошву 3, а також торцеву 4 і бічні 5 поверхні. Головка 1, шийка 2 і підошва 3 міжрейкової прокладки виконані у формі, яка повторює форму поперечного перерізу відповідно головки, шийки і підошви рейок, які стикуються. На торцевій поверхні прокладки виконаний шар 6 з магнітодіелектричного еластомеру. Шар 6 з магнітодіелектричного еластомеру частково виступає за контур поперечного перерізу рейок, які стикуються. Виготовляється прокладка роздільно, а потім відбувається з'єднання внутрішньої жорсткої частини 7, яка виконана з шаруватого склопластику з межею міцності на стиснення не менше, ніж 300 МПа, і шару 6 з магнітодіелектричного еластомеру. Висота частини шару 6 з магнітодіелектричного еластомеру, яка виступає за контур рейок, які стикуються, складає не більше 1,0-1,5 мм. При проходженні транспортних засобів, шар еластичного матеріалу торцевої поверхні прокладки, який виконаний з магнітодіелектричного еластомеру і який виступає за межі контуру головки рейок, при контакті з колесами буде утоплюватися. Внаслідок пружної деформації шару буде відбуватися більше заповнення проміжку еластомером. У результаті цього підвищується ефект шунтування, знижується ймовірність металізації торцевої поверхні рейкового стику. При зносі виступаючої частини еластичного матеріалу, шунтування магнітного поля в стику рейки буде проходити звичайним способом. У процесі експлуатації, після зносу час 5 55287 тини шару прокладки, що виступає за межі контуру поперечного перерізу головки рейок, вона продовжує працювати як шунтуюча прокладка, виконана з магнітодіелектричного матеріалу. Комп’ютерна верстка Л. Ціхановська 6 Корисна модель може бути реалізована з використанням відомих матеріалів, які випускаються промисловістю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Composition joint filler

Автори англійською

Yemielianov Yevhienii Nikolaievich, Konakov Alieksandr Viktorovich, Fadieiev Valierii Sierhieievich, Chihrin Yurii Lieonidovich, Shtanov Olieh Viktorovich, Obodovskii Yurii Vasilievich, Paladin Nikolai Mikhailovich, Vasin Valierii Viktorovich

Назва патенту російською

Прокладка стыковая композиционная

Автори російською

Емельянов Евгений Николаевич, Конаков Александр Викторович, Фадеев Валерий Сергеевич, Чигрин Юрий Леонидович, Штанов Олег Викторович, Ободовский Юрий Васильевич, Паладин Николай Михайлович, Васин Валерий Викторович

МПК / Мітки

МПК: B60M 5/00, E01B 11/00

Мітки: стикова, композиційна, прокладка
