Спірометричний турбінний перетворювач
Номер патенту: 55354
Опубліковано: 10.12.2010
Автори: Кипенський Андрій Володимирович, Томашевський Роман Сергійович, Король Євген Ігорович, Сокол Євген Іванович
Формула / Реферат

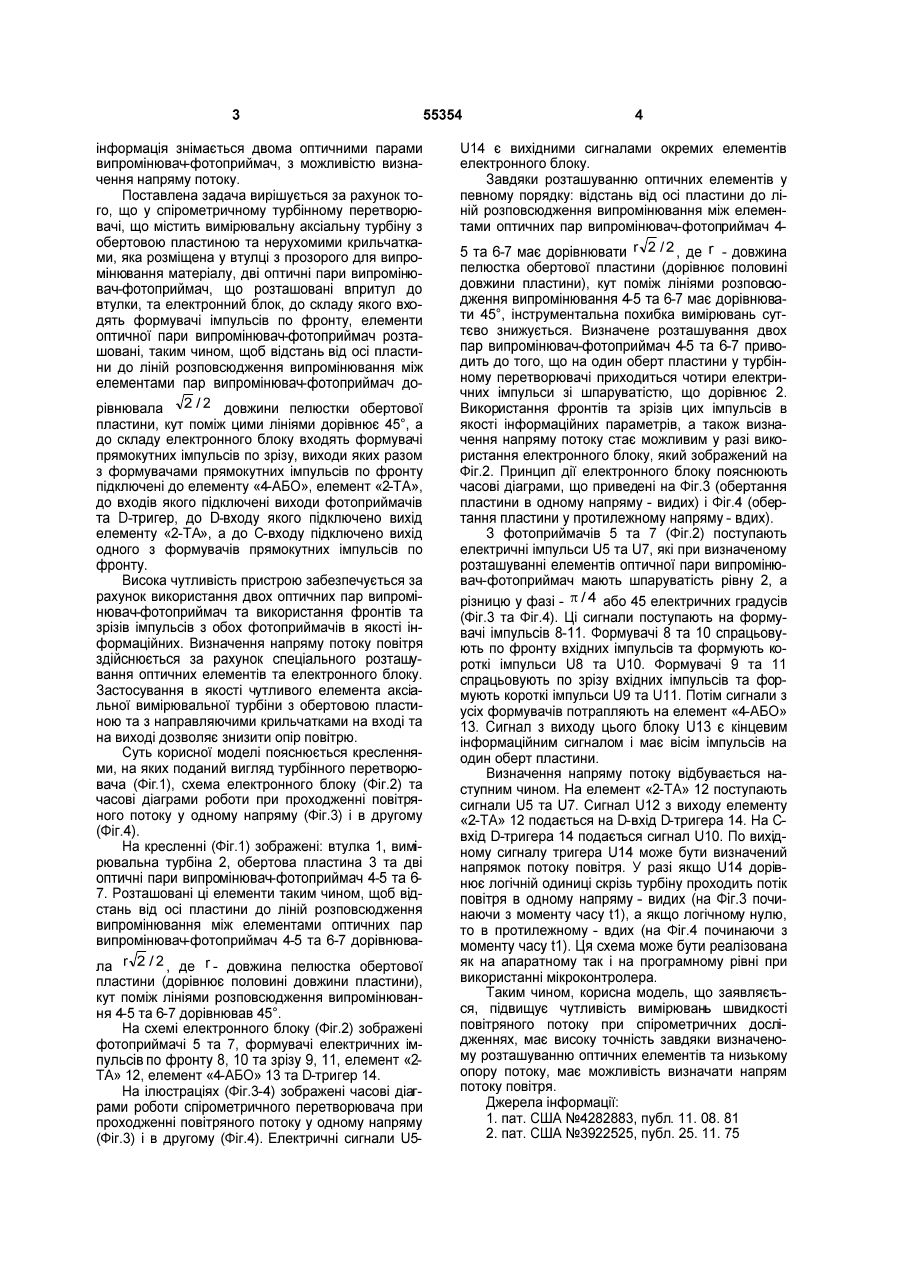

Спірометричний турбінний перетворювач, що містить вимірювальну аксіальну турбіну з обертовою пластиною та нерухомими крильчатками, яка розміщується у втулці з прозорого для випромінювання матеріалу, дві оптичні пари випромінювач-фотоприймач, що розташовані впритул до втулки, та електронний блок, до складу якого входять формувачі імпульсів по фронту, який відрізняється тим, що елементи оптичної пари випромінювач-фотоприймач розташовані таким чином, щоб відстань від осі пластини до ліній розповсюдження випромінювання між елементами пар випромінювач-фотоприймач дорівнювала
довжини пелюстки обертової пластини, кут поміж цими лініями дорівнює 45°, а до складу електронного блока входять формувачі прямокутних імпульсів по зрізу, виходи яких разом з формувачами прямокутних імпульсів по фронту підключені до елемента "4-АБО", елемент "2-ТА", до входів якого підключені виходи фотоприймачів та D-тригер, до D-входу якого підключено вихід елемента "2-ТА", а до С-входу підключено вихід одного з формувачів прямокутних імпульсів по фронту.
Додаткова інформація
Назва патенту англійськоюSpirometric turbine transformer
Автори англійськоюSokol Yevhen Ivanovych, Kypenskyi Andrii Volodymyrovych, Korol Yevhen Igorovych, Tomashevskyi Roman Sergiiovych
Назва патенту російськоюСпирометрический турбинный преобразователь
Автори російськоюСокол Евгений Иванович, Кипенский Андрей Владимирович, Король Евгений Игоревич, Томашевский Роман Сергеевич
МПК / Мітки
МПК: G01F 3/00
Мітки: перетворювач, турбінний, спірометричний
Код посилання
