Електрогенератор озону
Номер патенту: 55418
Опубліковано: 10.12.2010
Автори: Чапний Тарас Михайлович, Чапний Михайло Валентинович
Формула / Реферат
Електрогенератор озону, що складається з двох електродів, системи подання повітряного потоку і джерела високовольтної напруги, який відрізняється тим, що як внутрішній електрод використовується металевий колючий дріт, встановлений із зазором по відношенню до зовнішнього електрода, який виконано з металевого оцинкованого перфорованого жолоба, а джерело постійної напруги може змінювати продуктивність озонатора, причому вентилятор змінної продуктивності може змінювати концентрацію озону, що надходить в простір поміж бульбами.
Текст

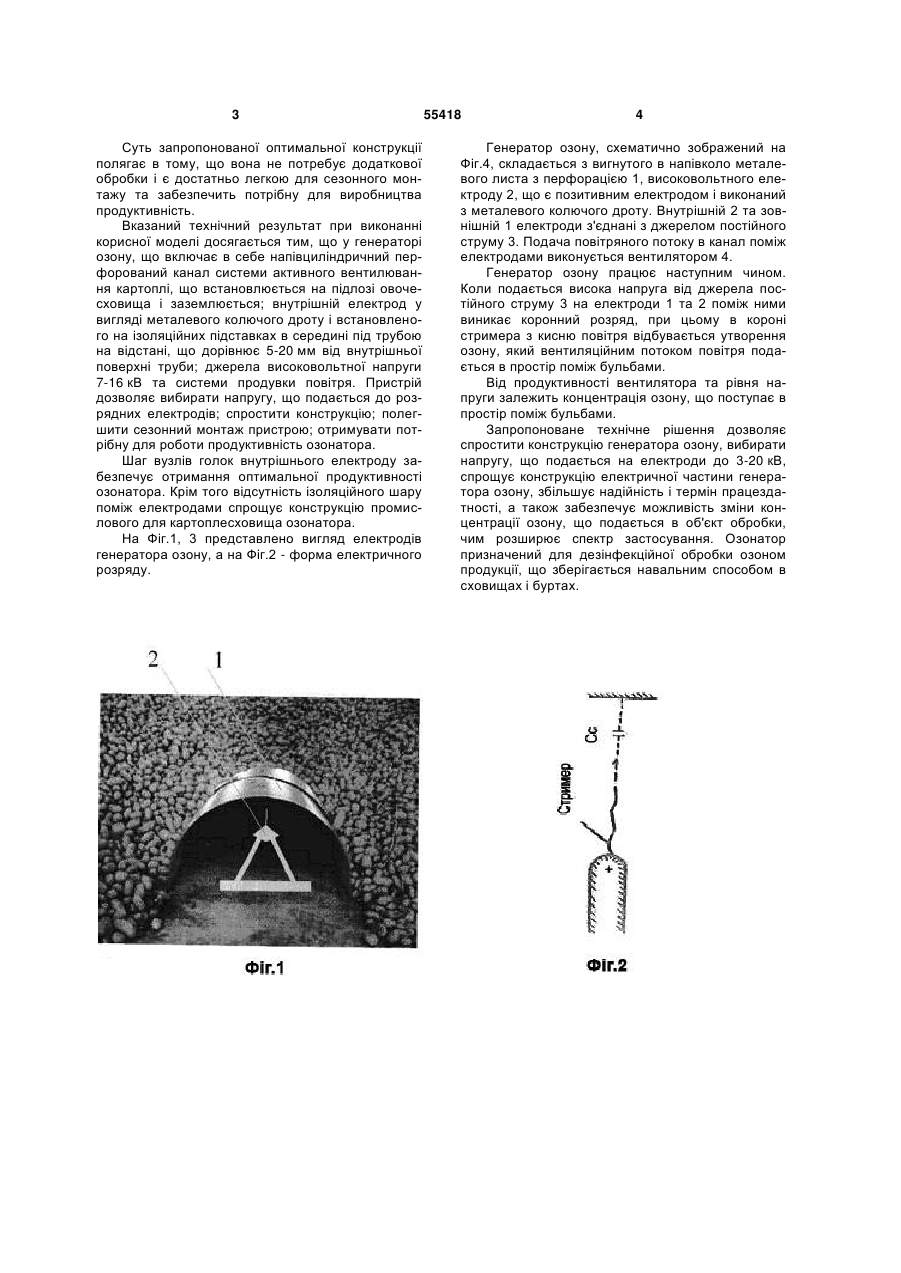

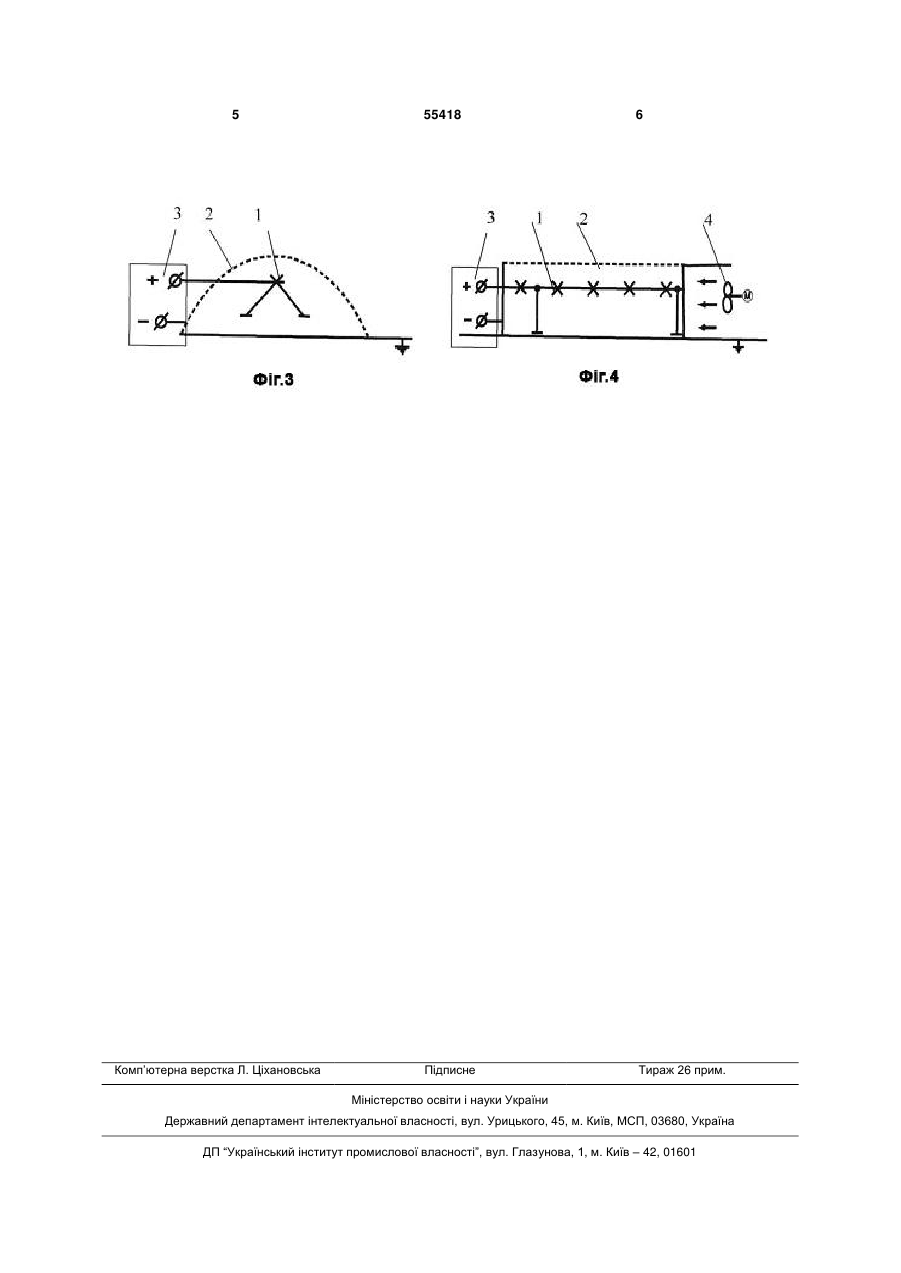

Електрогенератор озону, що складається з двох електродів, системи подання повітряного 3 Суть запропонованої оптимальної конструкції полягає в тому, що вона не потребує додаткової обробки і є достатньо легкою для сезонного монтажу та забезпечить потрібну для виробництва продуктивність. Вказаний технічний результат при виконанні корисної моделі досягається тим, що у генераторі озону, що включає в себе напівциліндричний перфорований канал системи активного вентилювання картоплі, що встановлюється на підлозі овочесховища і заземлюється; внутрішній електрод у вигляді металевого колючого дроту і встановленого на ізоляційних підставках в середині під трубою на відстані, що дорівнює 5-20 мм від внутрішньої поверхні труби; джерела високовольтної напруги 7-16 кВ та системи продувки повітря. Пристрій дозволяє вибирати напругу, що подається до розрядних електродів; спростити конструкцію; полегшити сезонний монтаж пристрою; отримувати потрібну для роботи продуктивність озонатора. Шаг вузлів голок внутрішнього електроду забезпечує отримання оптимальної продуктивності озонатора. Крім того відсутність ізоляційного шару поміж електродами спрощує конструкцію промислового для картоплесховища озонатора. На Фіг.1, 3 представлено вигляд електродів генератора озону, а на Фіг.2 - форма електричного розряду. 55418 4 Генератор озону, схематично зображений на Фіг.4, складається з вигнутого в напівколо металевого листа з перфорацією 1, високовольтного електроду 2, що є позитивним електродом і виконаний з металевого колючого дроту. Внутрішній 2 та зовнішній 1 електроди з'єднані з джерелом постійного струму 3. Подача повітряного потоку в канал поміж електродами виконується вентилятором 4. Генератор озону працює наступним чином. Коли подається висока напруга від джерела постійного струму 3 на електроди 1 та 2 поміж ними виникає коронний розряд, при цьому в короні стримера з кисню повітря відбувається утворення озону, який вентиляційним потоком повітря подається в простір поміж бульбами. Від продуктивності вентилятора та рівня напруги залежить концентрація озону, що поступає в простір поміж бульбами. Запропоноване технічне рішення дозволяє спростити конструкцію генератора озону, вибирати напругу, що подається на електроди до 3-20 кВ, спрощує конструкцію електричної частини генератора озону, збільшує надійність і термін працездатності, а також забезпечує можливість зміни концентрації озону, що подається в об'єкт обробки, чим розширює спектр застосування. Озонатор призначений для дезінфекційної обробки озоном продукції, що зберігається навальним способом в сховищах і буртах. 5 Комп’ютерна верстка Л. Ціхановська 55418 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOzone electric generator
Автори англійськоюChapnyi Mykhailo Valentynovych, Chapnyi Taras Mykhailovych
Назва патенту російськоюЭлектрогенератор озона
Автори російськоюЧапный Михаил Валентинович, Чапный Тарас Михайлович
МПК / Мітки
МПК: H01T 23/00
Мітки: озону, електрогенератор
