Затвор гідромашини

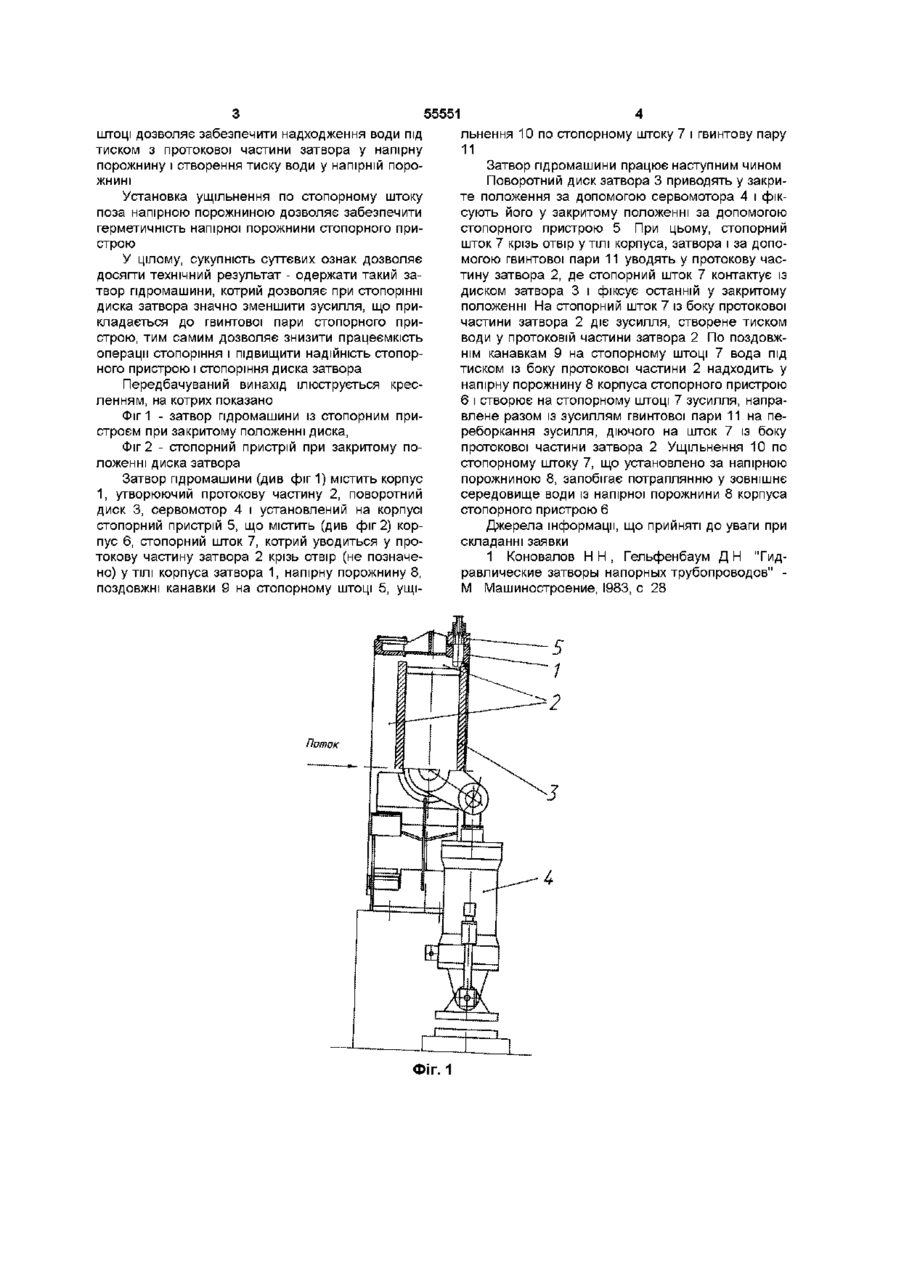

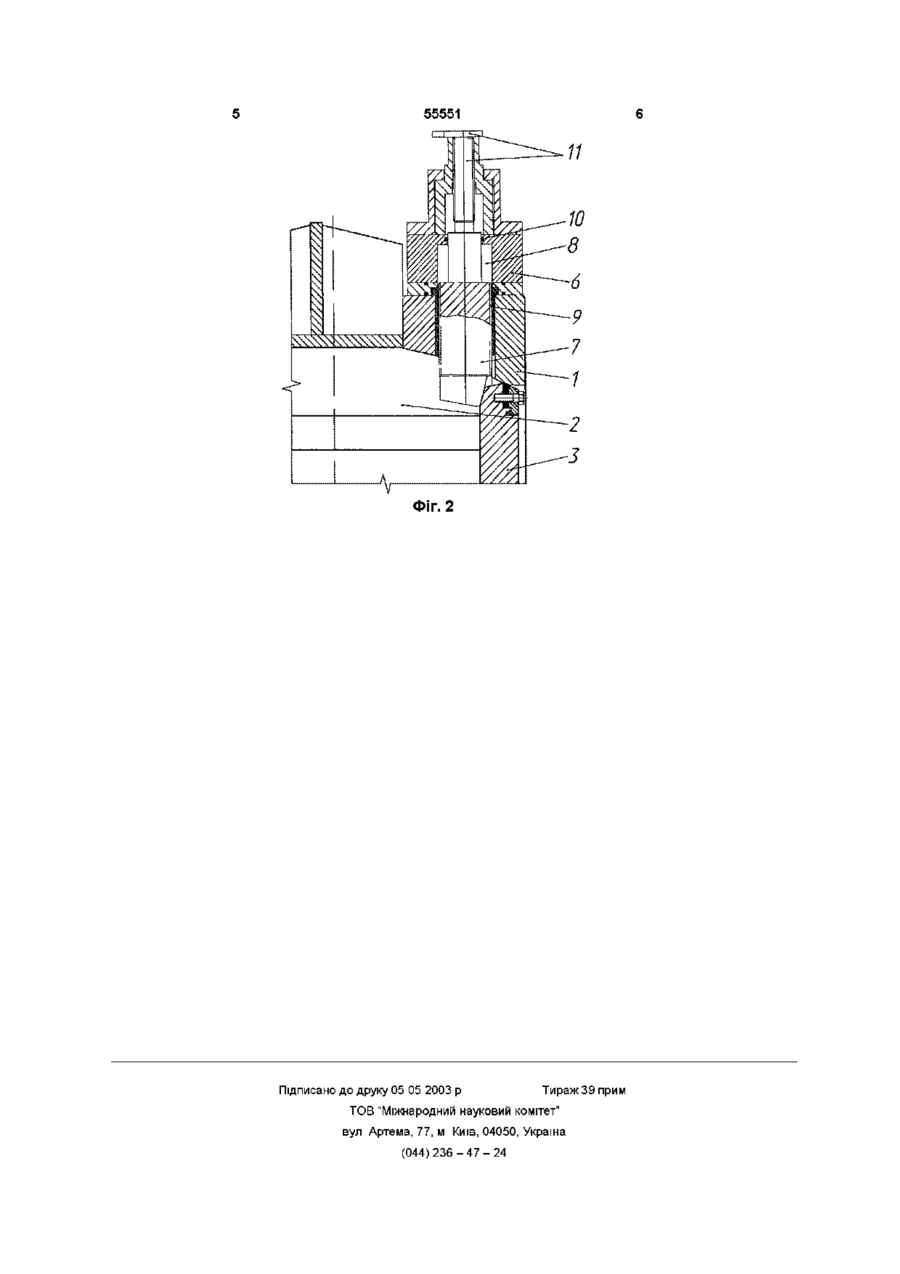

Затвор гідромашини, що містить корпус, поворотний диск, сервомотор і установлений на корпусі стопорний пристрій, що містить корпус, стопорний шток, ущільнення по штоку і гвинтову пару, який відрізняється тим, що у корпусі стопорного пристрою виконана напірна порожнина, на штоці виконані поздовжні канавки, а ущільнення по штоку установлено поза напірною порожниною Передбачуваний винахід відноситься до гідромашинобудування і може бути використаним у запірних органах гідромашин На напірних трубопроводах ГЕС поперед гідромашини установлюють, наприклад, поворотні затвори, призначені для перекриття напірного трубопровода як оперативні, протиаварійні та ремонтні органи У процесі роботи, наприклад, дискового затвора гідромашини, поворотний диск останнього займав два крайніх положення відкрите і закрите Затвор приводять у закрите положення для зупинки гідромашини, для огляду і ремонту останньої Для тривалої фіксації диска затвора у закритому положенні, для запобігання самовільного повороту диска на відкриття і для забезпечення небезпеки ремонтних робіт, здійснюють стопоріння диска затвора за допомогою стопорного пристрою В основу передбачуваного винаходу поставлено задачу створити такий затвор гідромашини, нове виконання котрого дозволило б полегшити процес стопоріння диска затвора та його обслуговування і підвищити надійність стопорної системи та стопоріння диска затвора Заявляємий затвор гідромашини характеризується тим, що містить корпус, поворотний диск, сервомотор і установлений на корпусі стопорний пристрій, що містить корпус, стопорний шток, ущільнення по штоку і гвинтову пару При цьому, ВІДМІТНИМИ ознаками передбачуваного винаходу у порівнянні із прототипом є - виконання напірної порожнини у корпусі стопорного пристрою, - виконання на стопорному штоці поздовжніх канавок, - установка ущільнення по стопорному штоку поза напірною порожниною стопорного пристрою Виконання затвора гідромашини по обмежувальним ознакам дозволяє здійснити стопоріння диска затвора у закритому положенні Виконання напірної порожнини у корпусі стопорного пристрою дозволяє забезпечити створення на стопорному штоці зусилля, направленого проти зусилля, діючого на шток із боку протокової частини затвора, і таким чином, дозволяє здійснити стопоріння диска затвора у закритому положенні із значним зменшенням зусилля, що прикладається до гвинтової пари для переміщення стопорного штока, тобто, дозволяє здійснити гідравлічне розвантаження стопорного пристрою Виконання поздовжніх канавок на стопорному Відомий затвор гідромашини [і], що містить корпус, утворюючий протокову частину затвора, поворотний диск, сервомотор і стопорний пристрій, установлений на корпусі затвора, при цьому, стопорний пристрій містить корпус, стопорний шток, ущільнення по штоку і гвинтову пару, за допомогою котрої стопорний шток крізь отвір у корпусі затвора уводять у протокову частину затвора Недолік відомого затвора гідромашини полягає утому, що на стопорний шток із боку протоковоі частини затвора діє значне зусилля від тиску води, внаслідок чого при стопорінні диска затвора необхідно прикласти, відповідне, значне зусилля до гвинтової пари для переміщення стопорного штока О ю ю ю ю 55551 штоці дозволяє забезпечити надходження води під тиском з протокової частини затвора у напірну порожнину і створення тиску води у напірній порожнині Установка ущільнення по стопорному штоку поза напірною порожниною дозволяє забезпечити герметичність напірної порожнини стопорного пристрою У цілому, сукупність суттєвих ознак дозволяє досягти технічний результат - одержати такий затвор гідромашини, котрий дозволяє при стопорінні диска затвора значно зменшити зусилля, що прикладається до гвинтової пари стопорного пристрою, тим самим дозволяє знизити працеємкість операції стопоріння і підвищити надійність стопорного пристрою і стопоріння диска затвора Передбачуваний винахід ілюструється кресленням, на котрих показано Фіг 1 - затвор гідромашини із стопорним пристроєм при закритому положенні диска, Фіг 2 - стопорний пристрій при закритому положенні диска затвора Затвор гідромашини (див фіг 1) містить корпус 1, утворюючий протокову частину 2, поворотний диск 3, сервомотор 4 і установлений на корпусі стопорний пристрій 5, що містить (див фіг 2) корпус 6, стопорний шток 7, котрий уводиться у протокову частину затвора 2 крізь отвір (не позначено) у ТІЛІ корпуса затвора 1, напірну порожнину 8, поздовжні канавки 9 на стопорному штоці 5, ущі ФІГ. 1 льнення 10 по стопорному штоку 7 і гвинтову пару 11 Затвор гідромашини працює наступним чином Поворотний диск затвора 3 приводять у закрите положення за допомогою сервомотора 4 і фіксують його у закритому положенні за допомогою стопорного пристрою 5 При цьому, стопорний шток 7 крізь отвір у ТІЛІ корпуса, затвора і за допомогою гвинтової пари 11 уводять у протокову частину затвора 2, де стопорний шток 7 контактує із диском затвора 3 і фіксує останній у закритому положенні На стопорний шток 7 із боку протокової частини затвора 2 діє зусилля, створене тиском води у протоковій частини затвора 2 По поздовжнім канавкам 9 на стопорному штоці 7 вода під тиском із боку протокової частини 2 надходить у напірну порожнину 8 корпуса стопорного пристрою 6 і створює на стопорному штоці 7 зусилля, направлене разом із зусиллям гвинтової пари 11 на переборкання зусилля, діючого на шток 7 із боку протокової частини затвора 2 Ущільнення 10 по стопорному штоку 7, що установлено за напірною порожниною 8, запобігає потраплянню у зовнішнє середовище води із напірної порожнини 8 корпуса стопорного пристрою 6 Джерела інформації, що прийняті до уваги при складанні заявки 1 Коновалов Н Н , Гельфенбаум Д Н "Гидравлические затворы напорных трубопроводов" М Машиностроение, І983, с 28 55551 Фіг. 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
