Сонячний тепловий колектор

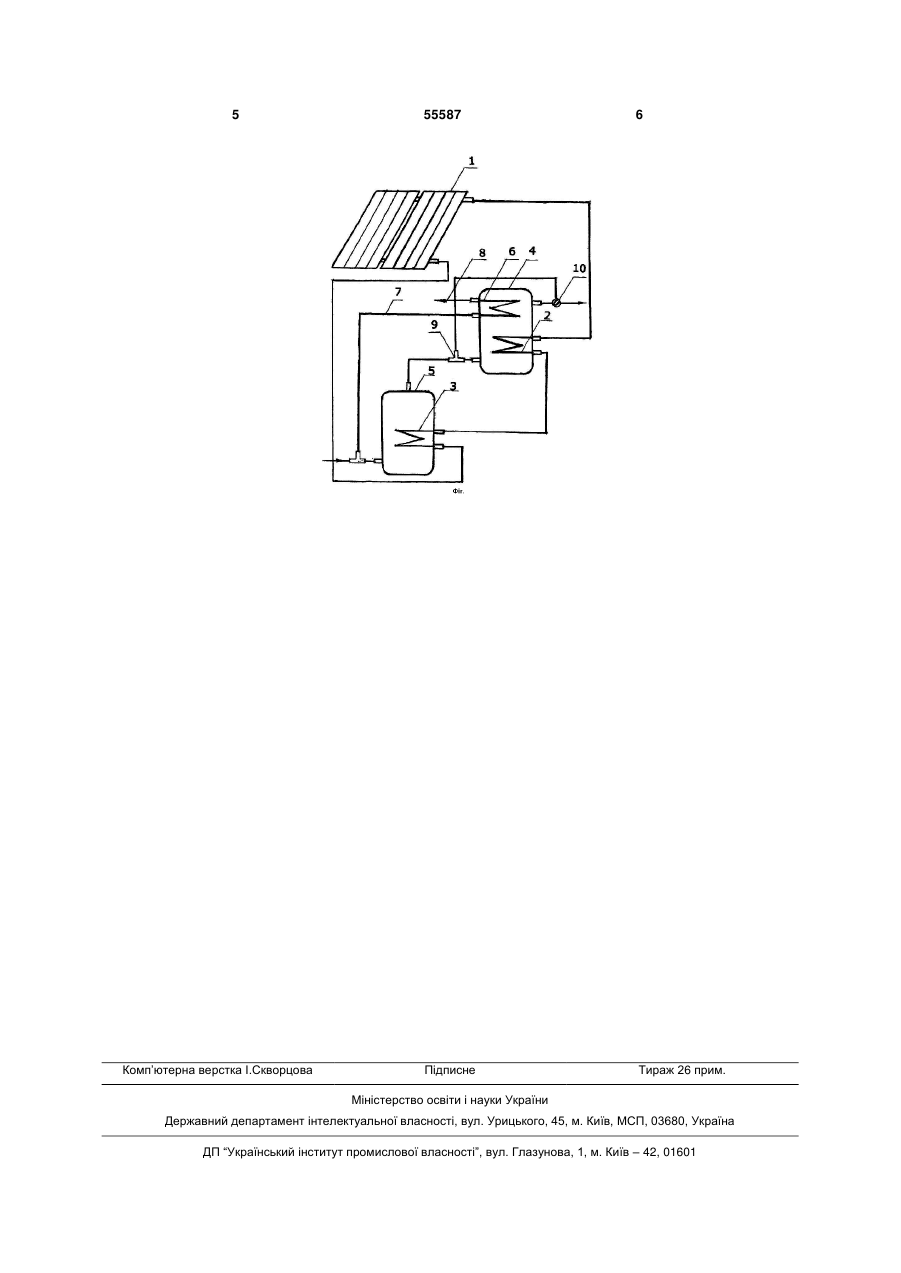

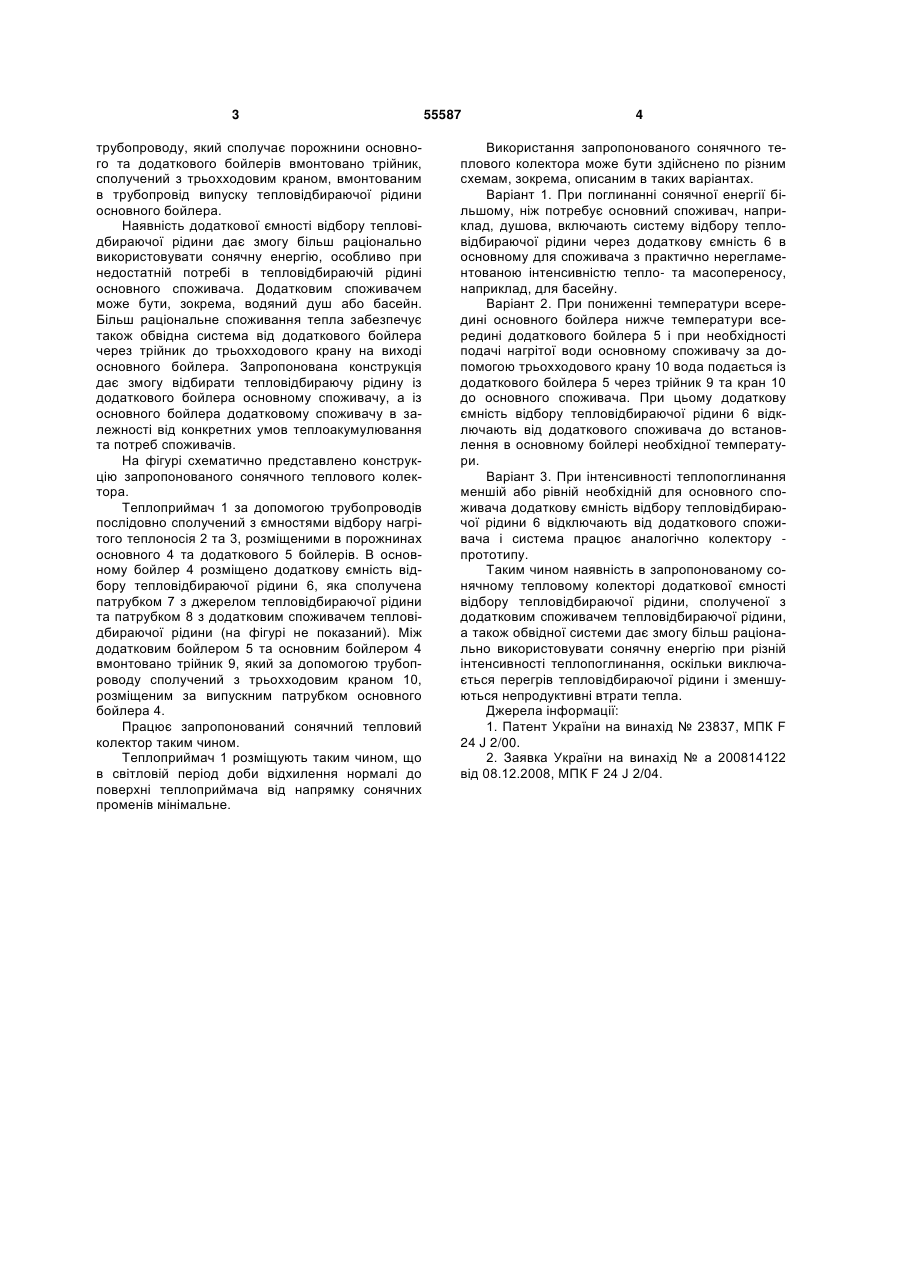

Сонячний тепловий колектор, який містить принаймні один теплоприймач, виготовлений у вигляді ємності, заповненої рідким теплоносієм, два бойлери, основний та додатковий, дві ємності відбору нагрітого рідкого теплоносія, розміщені в порожнинах основного та додаткового бойлерів і сполучені послідовно, причому теплоприймач та 3 трубопроводу, який сполучає порожнини основного та додаткового бойлерів вмонтовано трійник, сполучений з трьохходовим краном, вмонтованим в трубопровід випуску тепловідбираючої рідини основного бойлера. Наявність додаткової ємності відбору тепловідбираючої рідини дає змогу більш раціонально використовувати сонячну енергію, особливо при недостатній потребі в тепловідбираючій рідині основного споживача. Додатковим споживачем може бути, зокрема, водяний душ або басейн. Більш раціональне споживання тепла забезпечує також обвідна система від додаткового бойлера через трійник до трьохходового крану на виході основного бойлера. Запропонована конструкція дає змогу відбирати тепловідбираючу рідину із додаткового бойлера основному споживачу, а із основного бойлера додатковому споживачу в залежності від конкретних умов теплоакумулювання та потреб споживачів. На фігурі схематично представлено конструкцію запропонованого сонячного теплового колектора. Теплоприймач 1 за допомогою трубопроводів послідовно сполучений з ємностями відбору нагрітого теплоносія 2 та 3, розміщеними в порожнинах основного 4 та додаткового 5 бойлерів. В основному бойлер 4 розміщено додаткову ємність відбору тепловідбираючої рідини 6, яка сполучена патрубком 7 з джерелом тепловідбираючої рідини та патрубком 8 з додатковим споживачем тепловідбираючої рідини (на фігурі не показаний). Між додатковим бойлером 5 та основним бойлером 4 вмонтовано трійник 9, який за допомогою трубопроводу сполучений з трьохходовим краном 10, розміщеним за випускним патрубком основного бойлера 4. Працює запропонований сонячний тепловий колектор таким чином. Теплоприймач 1 розміщують таким чином, що в світловій період доби відхилення нормалі до поверхні теплоприймача від напрямку сонячних променів мінімальне. 55587 4 Використання запропонованого сонячного теплового колектора може бути здійснено по різним схемам, зокрема, описаним в таких варіантах. Варіант 1. При поглинанні сонячної енергії більшому, ніж потребує основний споживач, наприклад, душова, включають систему відбору тепловідбираючої рідини через додаткову ємність 6 в основному для споживача з практично нерегламентованою інтенсивністю тепло- та масопереносу, наприклад, для басейну. Варіант 2. При пониженні температури всередині основного бойлера нижче температури всередині додаткового бойлера 5 і при необхідності подачі нагрітої води основному споживачу за допомогою трьохходового крану 10 вода подається із додаткового бойлера 5 через трійник 9 та кран 10 до основного споживача. При цьому додаткову ємність відбору тепловідбираючої рідини 6 відключають від додаткового споживача до встановлення в основному бойлері необхідної температури. Варіант 3. При інтенсивності теплопоглинання меншій або рівній необхідній для основного споживача додаткову ємність відбору тепловідбираючої рідини 6 відключають від додаткового споживача і система працює аналогічно колектору прототипу. Таким чином наявність в запропонованому сонячному тепловому колекторі додаткової ємності відбору тепловідбираючої рідини, сполученої з додатковим споживачем тепловідбираючої рідини, а також обвідної системи дає змогу більш раціонально використовувати сонячну енергію при різній інтенсивності теплопоглинання, оскільки виключається перегрів тепловідбираючої рідини і зменшуються непродуктивні втрати тепла. Джерела інформації: 1. Патент України на винахід № 23837, МПК F 24 J 2/00. 2. Заявка України на винахід № а 200814122 від 08.12.2008, МПК F 24 J 2/04. 5 Комп’ютерна верстка І.Скворцова 55587 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
