Дифузійний апарат

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 55605

Опубліковано: 27.12.2010

Автори: Приходько Віктор Петрович, Пушанко Микола Миколайович, Парахоня Андрій Миколайович

Завантажити PDF файл.

Формула / Реферат

Дифузійний апарат, який включає нахилений корпус з паровими камерами та розміщеними двома шнеками, розділеними на секції поперечними пустотілими балками з установленими на них підшипниками, лобовим ситом і розвантажувальним пристроєм, патрубками для підводу пари, відводу конденсату, який відрізняється тим, що на пустотілих балках між першою і другою секціями встановлено барботерні пристрої, через які в сокостружкову суміш подається пара, яка підводиться в пустотілі балки через окремий паропровід зі зворотним клапаном і регулюючою арматурою.

Текст

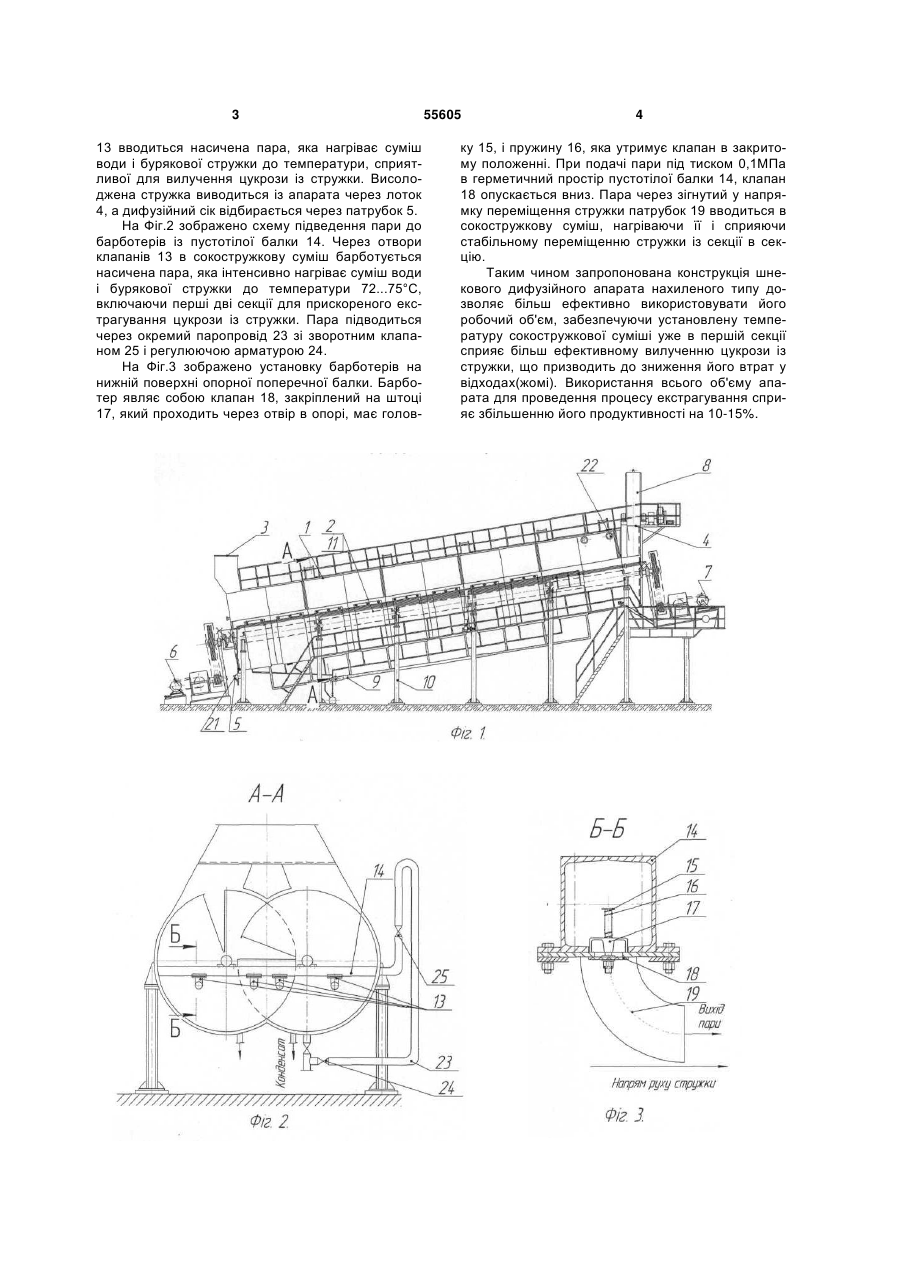

Дифузійний апарат, який включає нахилений корпус з паровими камерами та розміщеними 3 13 вводиться насичена пара, яка нагріває суміш води і бурякової стружки до температури, сприятливої для вилучення цукрози із стружки. Висолоджена стружка виводиться із апарата через лоток 4, а дифузійний сік відбирається через патрубок 5. На Фіг.2 зображено схему підведення пари до барботерів із пустотілої балки 14. Через отвори клапанів 13 в сокостружкову суміш барботується насичена пара, яка інтенсивно нагріває суміш води і бурякової стружки до температури 72...75°С, включаючи перші дві секції для прискореного екстрагування цукрози із стружки. Пара підводиться через окремий паропровід 23 зі зворотним клапаном 25 і регулюючою арматурою 24. На Фіг.3 зображено установку барботерів на нижній поверхні опорної поперечної балки. Барботер являє собою клапан 18, закріплений на штоці 17, який проходить через отвір в опорі, має голов 55605 4 ку 15, і пружину 16, яка утримує клапан в закритому положенні. При подачі пари під тиском 0,1МПа в герметичний простір пустотілої балки 14, клапан 18 опускається вниз. Пара через зігнутий у напрямку переміщення стружки патрубок 19 вводиться в сокостружкову суміш, нагріваючи її і сприяючи стабільному переміщенню стружки із секції в секцію. Таким чином запропонована конструкція шнекового дифузійного апарата нахиленого типу дозволяє більш ефективно використовувати його робочий об'єм, забезпечуючи установлену температуру сокостружкової суміші уже в першій секції сприяє більш ефективному вилученню цукрози із стружки, що призводить до зниження його втрат у відходах(жомі). Використання всього об'єму апарата для проведення процесу екстрагування сприяє збільшенню його продуктивності на 10-15%. 5 Комп’ютерна верстка М. Ломалова 55605 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
