Вставка кріостата для дослідження фотовольтаїчних характеристик зразків при механічних навантаженнях

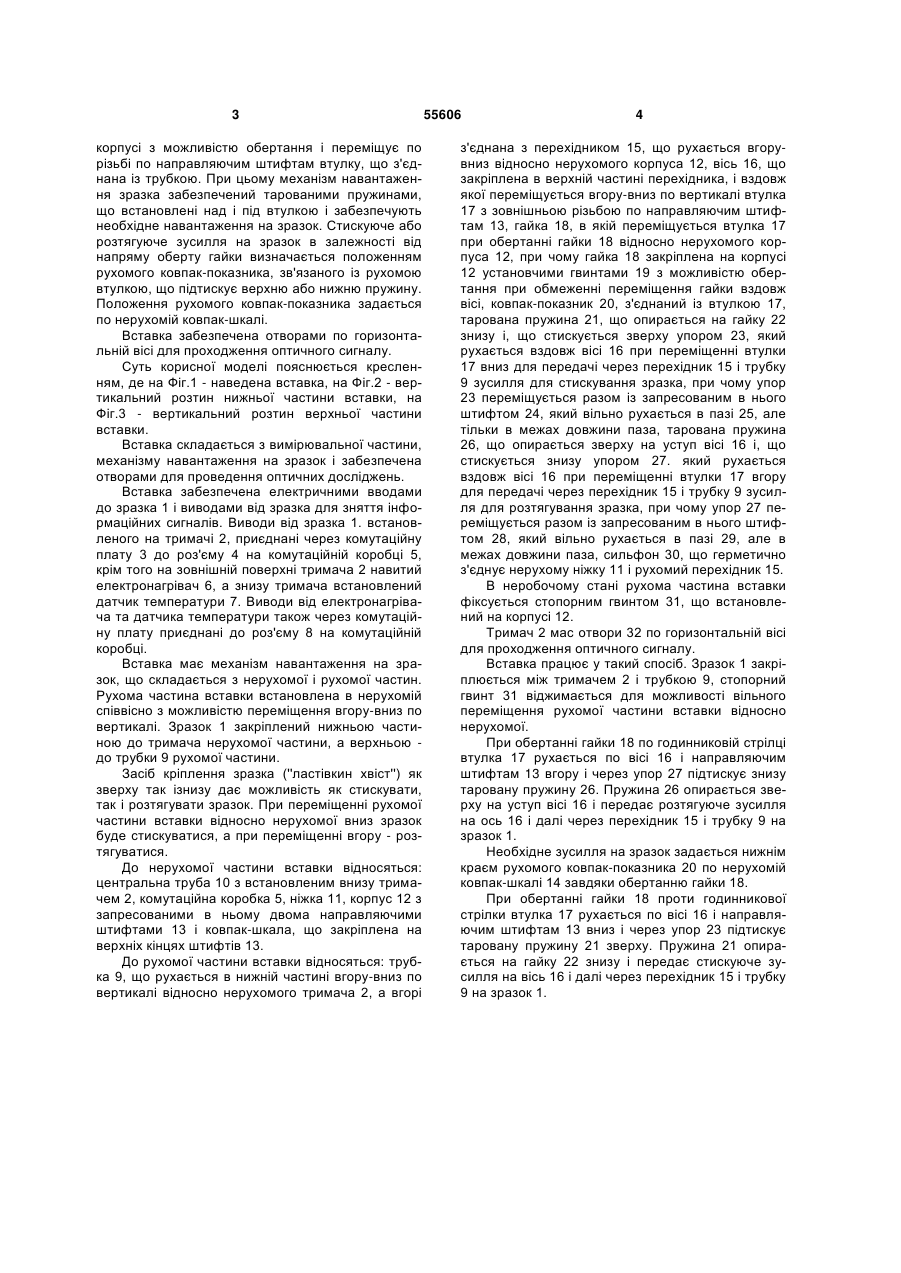

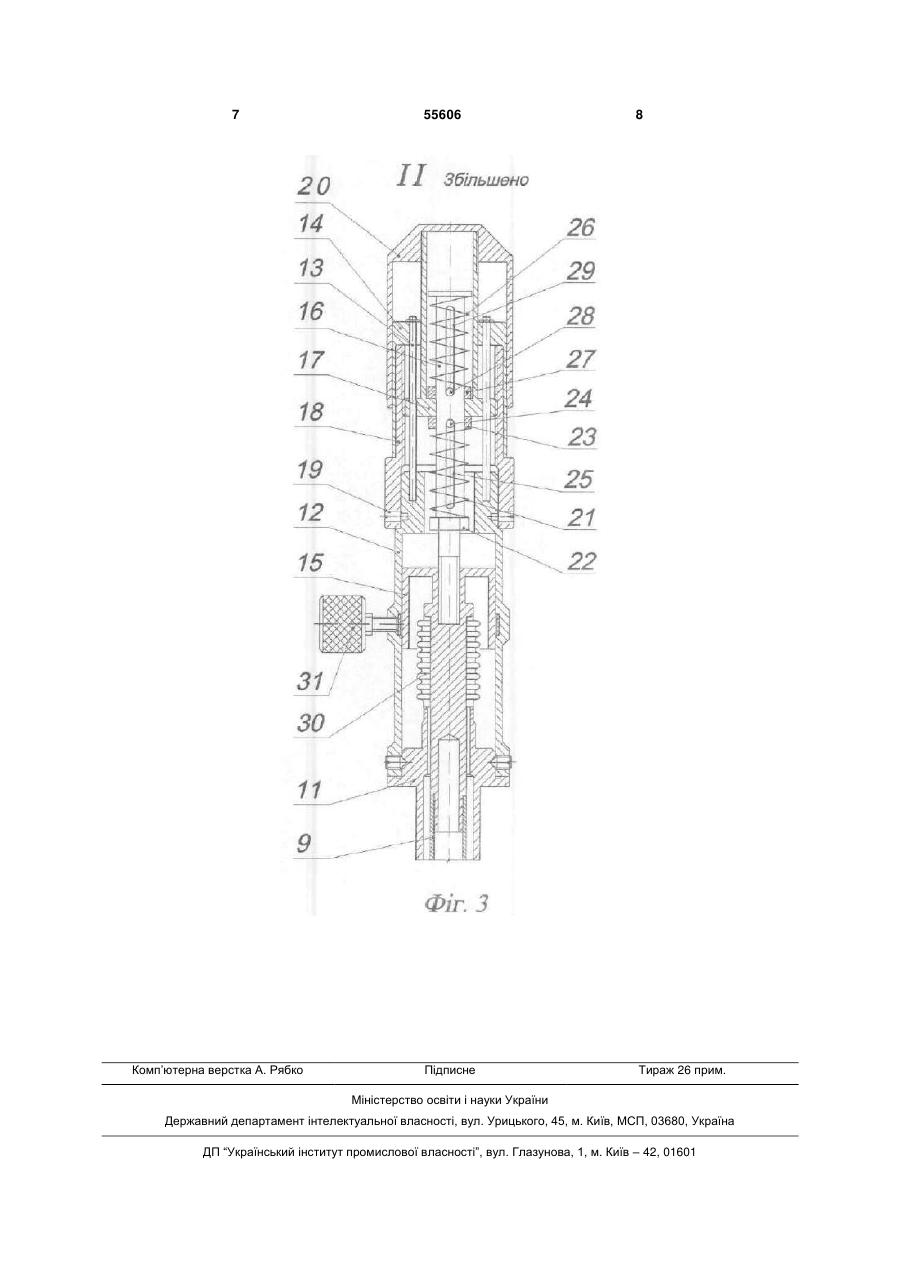

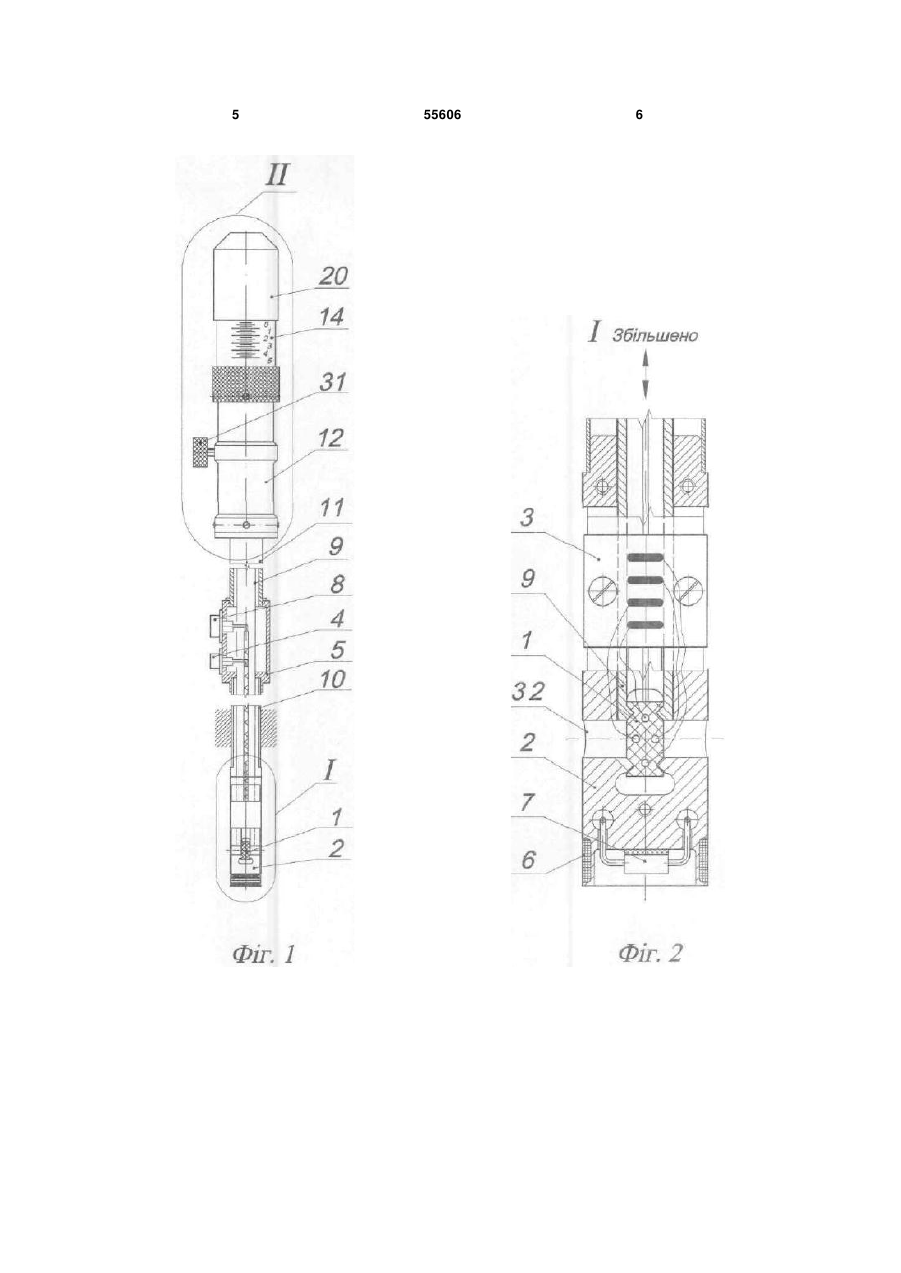

1. Вставка кріостата для дослідження фотовольтаїчних характеристик зразків при механічних навантаженнях, яка має механізми вертикального і горизонтального переміщення кювети та механізм обертання кювети, яка відрізняється тим, що вона забезпечена вимірювальною частиною, електричними вводами-виводами, комутаційною платою та роз’ємами для підведення впливу електричного поля на зразок. 3 корпусі з можливістю обертання і переміщує по різьбі по направляючим штифтам втулку, що з'єднана із трубкою. При цьому механізм навантаження зразка забезпечений тарованими пружинами, що встановлені над і під втулкою і забезпечують необхідне навантаження на зразок. Стискуюче або розтягуюче зусилля на зразок в залежності від напряму оберту гайки визначається положенням рухомого ковпак-показника, зв'язаного із рухомою втулкою, що підтискує верхню або нижню пружину. Положення рухомого ковпак-показника задається по нерухомій ковпак-шкалі. Вставка забезпечена отворами по горизонтальній вісі для проходження оптичного сигналу. Суть корисної моделі пояснюється кресленням, де на Фіг.1 - наведена вставка, на Фіг.2 - вертикальний розтин нижньої частини вставки, на Фіг.3 - вертикальний розтин верхньої частини вставки. Вставка складається з вимірювальної частини, механізму навантаження на зразок і забезпечена отворами для проведення оптичних досліджень. Вставка забезпечена електричними вводами до зразка 1 і виводами від зразка для зняття інформаційних сигналів. Виводи від зразка 1. встановленого на тримачі 2, приєднані через комутаційну плату 3 до роз'єму 4 на комутаційній коробці 5, крім того на зовнішній поверхні тримача 2 навитий електронагрівач 6, а знизу тримача встановлений датчик температури 7. Виводи від електронагрівача та датчика температури також через комутаційну плату приєднані до роз'єму 8 на комутаційній коробці. Вставка має механізм навантаження на зразок, що складається з нерухомої і рухомої частин. Рухома частина вставки встановлена в нерухомій співвісно з можливістю переміщення вгору-вниз по вертикалі. Зразок 1 закріплений нижньою частиною до тримача нерухомої частини, а верхньою до трубки 9 рухомої частини. Засіб кріплення зразка (''ластівкин хвіст'') як зверху так ізнизу дає можливість як стискувати, так і розтягувати зразок. При переміщенні рухомої частини вставки відносно нерухомої вниз зразок буде стискуватися, а при переміщенні вгору - розтягуватися. До нерухомої частини вставки відносяться: центральна труба 10 з встановленим внизу тримачем 2, комутаційна коробка 5, ніжка 11, корпус 12 з запресованими в ньому двома направляючими штифтами 13 і ковпак-шкала, що закріплена на верхніх кінцях штифтів 13. До рухомої частини вставки відносяться: трубка 9, що рухається в нижній частині вгору-вниз по вертикалі відносно нерухомого тримача 2, а вгорі 55606 4 з'єднана з перехідником 15, що рухається вгорувниз відносно нерухомого корпуса 12, вісь 16, що закріплена в верхній частині перехідника, і вздовж якої переміщується вгору-вниз по вертикалі втулка 17 з зовнішньою різьбою по направляючим штифтам 13, гайка 18, в якій переміщується втулка 17 при обертанні гайки 18 відносно нерухомого корпуса 12, при чому гайка 18 закріплена на корпусі 12 установчими гвинтами 19 з можливістю обертання при обмеженні переміщення гайки вздовж вісі, ковпак-показник 20, з'єднаний із втулкою 17, тарована пружина 21, що опирається на гайку 22 знизу і, що стискується зверху упором 23, який рухається вздовж вісі 16 при переміщенні втулки 17 вниз для передачі через перехідник 15 і трубку 9 зусилля для стискування зразка, при чому упор 23 переміщується разом із запресованим в нього штифтом 24, який вільно рухається в пазі 25, але тільки в межах довжини паза, тарована пружина 26, що опирається зверху на уступ вісі 16 і, що стискується знизу упором 27. який рухається вздовж вісі 16 при переміщенні втулки 17 вгору для передачі через перехідник 15 і трубку 9 зусилля для розтягування зразка, при чому упор 27 переміщується разом із запресованим в нього штифтом 28, який вільно рухається в пазі 29, але в межах довжини паза, сильфон 30, що герметично з'єднує нерухому ніжку 11 і рухомий перехідник 15. В неробочому стані рухома частина вставки фіксується стопорним гвинтом 31, що встановлений на корпусі 12. Тримач 2 мас отвори 32 по горизонтальній вісі для проходження оптичного сигналу. Вставка працює у такий спосіб. Зразок 1 закріплюється між тримачем 2 і трубкою 9, стопорний гвинт 31 віджимається для можливості вільного переміщення рухомої частини вставки відносно нерухомої. При обертанні гайки 18 по годинниковій стрілці втулка 17 рухається по вісі 16 і направляючим штифтам 13 вгору і через упор 27 підтискує знизу таровану пружину 26. Пружина 26 опирається зверху на уступ вісі 16 і передає розтягуюче зусилля на ось 16 і далі через перехідник 15 і трубку 9 на зразок 1. Необхідне зусилля на зразок задається нижнім краєм рухомого ковпак-показника 20 по нерухомій ковпак-шкалі 14 завдяки обертанню гайки 18. При обертанні гайки 18 проти годинникової стрілки втулка 17 рухається по вісі 16 і направляючим штифтам 13 вниз і через упор 23 підтискує таровану пружину 21 зверху. Пружина 21 опирається на гайку 22 знизу і передає стискуюче зусилля на вісь 16 і далі через перехідник 15 і трубку 9 на зразок 1. 5 55606 6 7 Комп’ютерна верстка А. Рябко 55606 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
