Дифузійний апарат
Номер патенту: 44606
Опубліковано: 12.10.2009
Автори: Пушанко Микола Миколайович, Коцюк Ігор Олександрович
Формула / Реферат
Дифузійний апарат, що має нахилений корпус з паровими камерами та розміщеними двома шнеками, розділений на секції поперечними балками з установленими на них підшипниками, лобовим ситом і розвантажувальним пристроєм, патрубками для підводу пари, відводу конденсату, який відрізняється тим, що між першою і другою секціями встановлено вертикальні перфоровані контрлопаті, через які в сокостружкову суміш барботується пара, що підводиться через окремий паропровід зі зворотним клапаном і регулюючою арматурою.
Текст

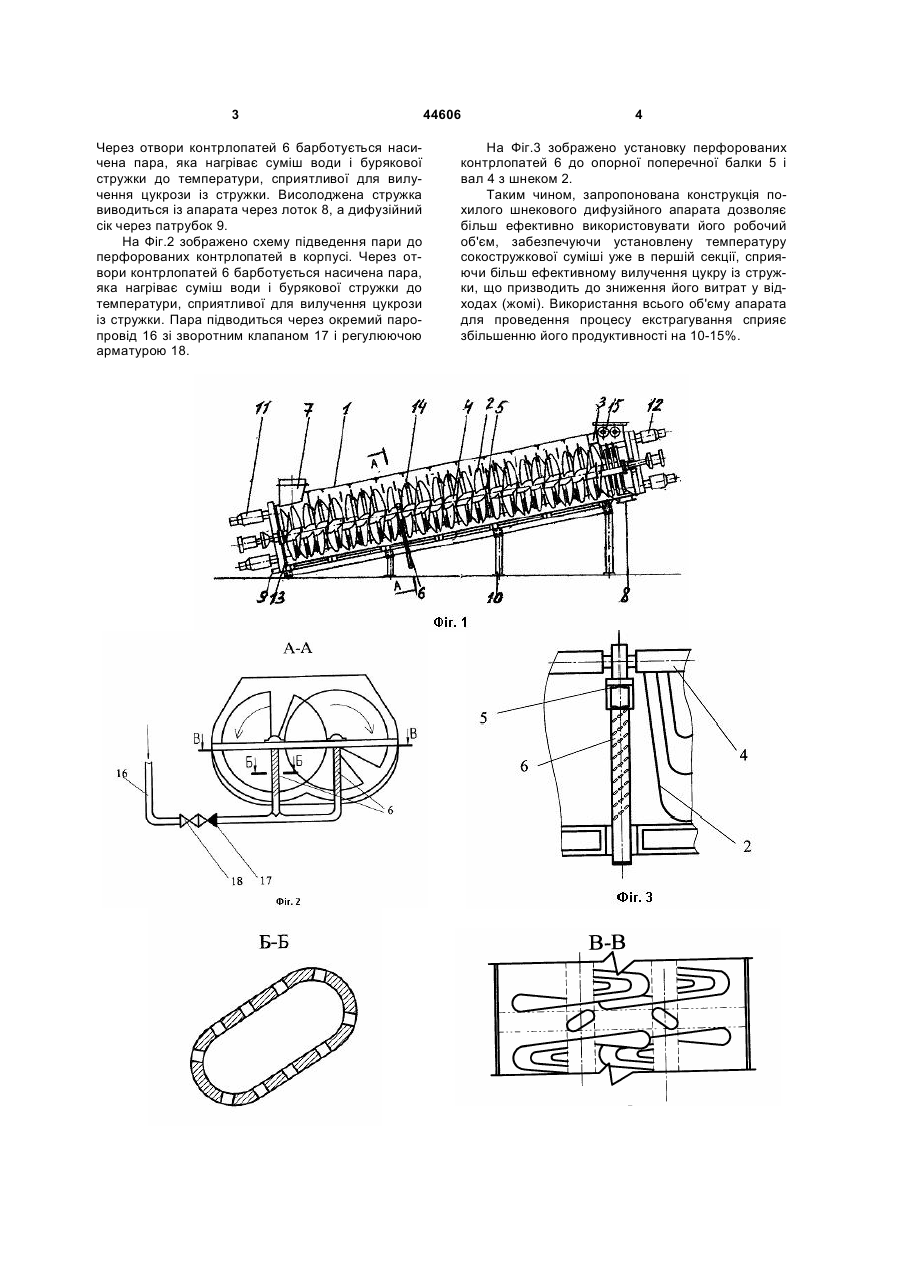

Дифузійний апарат, що має нахилений корпус з паровими камерами та розміщеними двома шне 3 Через отвори контрлопатей 6 барботується насичена пара, яка нагріває суміш води і бурякової стружки до температури, сприятливої для вилучення цукрози із стружки. Висолоджена стружка виводиться із апарата через лоток 8, а дифузійний сік через патрубок 9. На Фіг.2 зображено схему підведення пари до перфорованих контрлопатей в корпусі. Через отвори контрлопатей 6 барботується насичена пара, яка нагріває суміш води і бурякової стружки до температури, сприятливої для вилучення цукрози із стружки. Пара підводиться через окремий паропровід 16 зі зворотним клапаном 17 і регулюючою арматурою 18. 44606 4 На Фіг.3 зображено установку перфорованих контрлопатей 6 до опорної поперечної балки 5 і вал 4 з шнеком 2. Таким чином, запропонована конструкція похилого шнекового дифузійного апарата дозволяє більш ефективно використовувати його робочий об'єм, забезпечуючи установлену температуру сокостружкової суміші уже в першій секції, сприяючи більш ефективному вилучення цукру із стружки, що призводить до зниження його витрат у відходах (жомі). Використання всього об'єму апарата для проведення процесу екстрагування сприяє збільшенню його продуктивності на 10-15%. 5 Комп’ютерна верстка А. Крижанівський 44606 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDiffusion apparatus
Автори англійськоюPushanko Mykola Mykolaiovych, Kotsiuk Ihor Oleksandrovych
Назва патенту російськоюДиффузионный аппарат
Автори російськоюПушанко Николай Николаевич, Коцюк Игорь Александрович
МПК / Мітки
МПК: C13D 1/10
Мітки: дифузійний, апарат
