Колонний дифузійний апарат

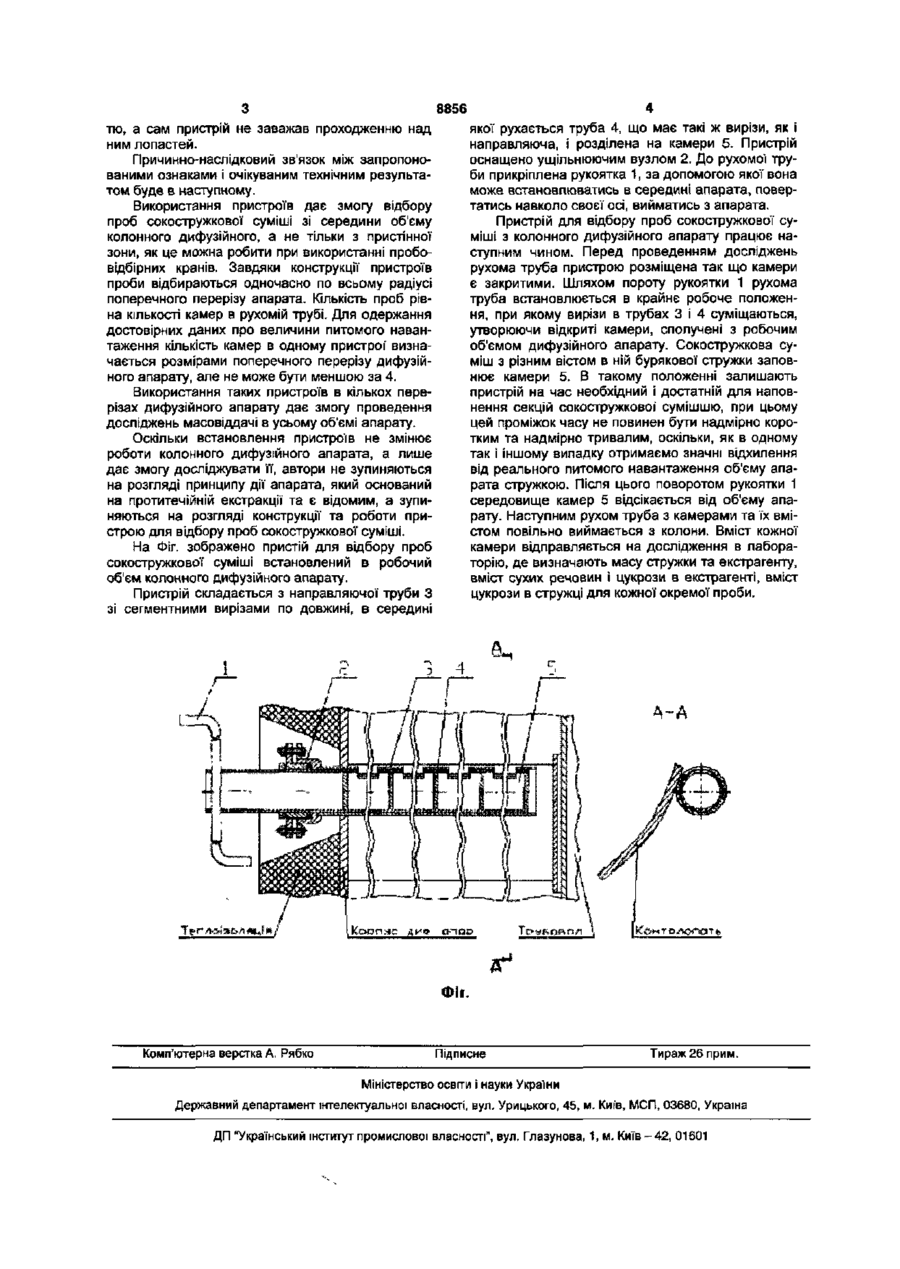

Колонний дифузійний апарат, який містить вертикальний циліндричний корпус з контрлопатями і розміщеним всередині нього пустотілим валом, на якому прикріплені лопаті для транспор тування бурякової стружки, сито для відділення дифузійного соку, розподільник стружки, вивантажувальний пристрій, який відрізняється тим, що в нижній, середній та верхній частинах колони в рядах контрлопатей встановлені пристрої для відбору проб сокостружкової суміші, які складаються з направляючих труб з сегментними вирізами, всередині яких розміщені рухомі труби, що мають такі ж вирізи, як і направляючі, і розділені на камери для відбору проб, кожен такий пристрій прикріплений до верхньої частини однієї* з контрлопатей. Корисна модель відноситься до цукрової промисловості, а саме до дослідження процесу екстрагування цукрози із бурякової' стружки. Відомі колонні дифузійні апарати мають подібну конструкцію [Колонные диффузионные аппараты. / Гребенюк С М . Технологическое оборудование сахарных заводов. - 2-е изд. перераб. и доп. - М.: Легкая и пищевая пром-сть, - 1983, с.113], складаються з вертикального циліндричного корпусу з розміщеним всередині нього пустотілим валом, на якому прикріплені лопаті. На внутрішній поверхні корпусу встановлені контрлопаті. Лопаті та контрлопаті монтують в різних площинах, щоб вони не заважали одні одним при обертанні валу. В нижній частині розміщено сито для відділення дифузійного соку. Лопатевий вал суміщений з нижнім коротким валом, на якому розміщений розподілювач стружки. Для видалення жому з апарата у верхній його частині є спеціальний вивантажувальний пристрій. Відмінності в конструкціях існуючих колонних дифузійних апаратів заключаються у різній кількості лопатей, їх формах, використанні різних конструкцій вивантажувальних пристроїв, а також різних конструкцій приводів. Дифузійні апарати різняться також геометричними розмірами та співвідношенням внутрішнього діаметру корпусу і зовнішнього діаметру трубовала. Недоліком існуючих конструкцій дифузійних апаратів є неможливість відбору проб сокостружкової суміші з різних частин об'єму колонного ди фузійного апарата, з метою визначення розподілення питомого навантаження стружкою робочого об'єму апарата та дослідження процесу екстрагування цукрози з бурякової стружки. В основі корисної моделі поставлена задача створення колонного дифузійного апарату, конструкція якого дає можливість проведення одночасного відбору проб по всьому радіусу поперечного перерізу колонного дифузійного апарата, в декількох по висоті поперечних перерізах, з метою визначення розподілення питомого навантаження бурякової стружки в робочому об'ємі апарата та дослідження масовіддачі в колонному дифузійному апараті. Поставлена задача досягається тим, що колонний дифузійний апарат має вертикальний циліндричний корпус з контрлопатями і розміщеним всередині нього пустотілим валом, на якому прикріплені лопаті для транспортування бурякової стружки, сито для відділення дифузійного соку, розподілювач стружки, вивантажувальний пристрій. Згідно З корисною моделлю, в нижній, середній та верхній частинах колони в рядах контрлопатей встановлюються пристрої для відбору проб сокостружкової суміші, які складаються з направляючих труб з сегментними вирізами, всередині яких розміщуються рухомі труби, що мають такі ж вирізи, як і направляючі, і розділені на камери для відбору проб, кожен такий пристрій прикріплюється до верхньої частини однієї з контрлопатей таким чином, щоб вирізи не закривались контрлопа СО ю 00 00 8856 тю, а сам пристрій не заважав проходженню над ним лопастей. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом буде в наступному. Використання пристроїв дає змогу відбору проб сокостружкової суміші зі середини об'єму колонного дифузійного, а не тільки з пристінної зони, як це можна робити при використанні пробовідбірних кранів. Завдяки конструкції пристроїв проби відбираються одночасно по всьому радіусі поперечного перерізу апарата. Кількість проб рівна кількості камер в рухомій трубі. Для одержання достовірних даних про величини питомого навантаження кількість камер в одному пристрої* визначається розмірами поперечного перерізу дифузійного апарату, але не може бути меншою за 4. Використання таких пристроїв в кількох перерізах дифузійного апарату дає змогу проведення досліджень масовіддачі в усьому об'ємі апарату. Оскільки встановлення пристроїв не змінює роботи колонного дифузійного апарата, а лише дає змогу досліджувати її, автори не зупиняються на розгляді принципу дії апарата, який оснований на протитечійній екстракції та є відомим, а зупиняються на розгляді конструкції та роботи пристрою для відбору проб сокостружкової суміші. На Фіг. зображено пристій для відбору проб сокостружкової суміші встановлений в робочий об'єм колонного дифузійного апарату. Пристрій складається з направляючої труби З зі сегментними вирізами по довжині, в середині якої рухається труба 4, що має такі ж вирізи, як і направляюча, і розділена на камери 5. Пристрій оснащено ущільнюючим вузлом 2. До рухомої труби прикріплена рукоятка 1, за допомогою якої вона може встановлюватись в середині апарата, повертатись навколо своєї осі, вийматись з апарата. Пристрій для відбору проб сокостружкової суміші з колонного дифузійного апарату працює наступним чином. Перед проведенням досліджень рухома труба пристрою розміщена так що камери є закритими. Шляхом пороту рукоятки 1 рухома труба встановлюється в крайнє робоче положення, при якому вирізи в трубах 3 і 4 суміщаються, утворюючи відкриті камери, сполучені з робочим об'ємом дифузійного апарату. Сокостружкова суміш з різним вістом в ній бурякової стружки заповнює камери 5. В такому положенні залишають пристрій на час необхідний і достатній для наповнення секцій сокостружкової сумішшю, при цьому цей проміжок часу не повинен бути надмірно коротким та надмірно тривалим, оскільки, як в одному так і іншому випадку отримаємо значні відхилення від реального питомого навантаження об'єму апарата стружкою. Після цього поворотом рукоятки 1 середовище камер 5 відсікається від об'єму апарату. Наступним рухом труба з камерами та їх вмістом повільно виймається з колони. Вміст кожної камери відправляється на дослідження в лабораторію, де визначають масу стружки та екстрагенту, вміст сухих речовин і цукрози в екстрагенті, вміст цукрози в стружці для кожної окремої проби. 4-А яґ Фіг. Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власностГ, вул. Глазунова, 1, м. Київ-42, 01601
