Установка для фільтрації планктону із виростних ставків

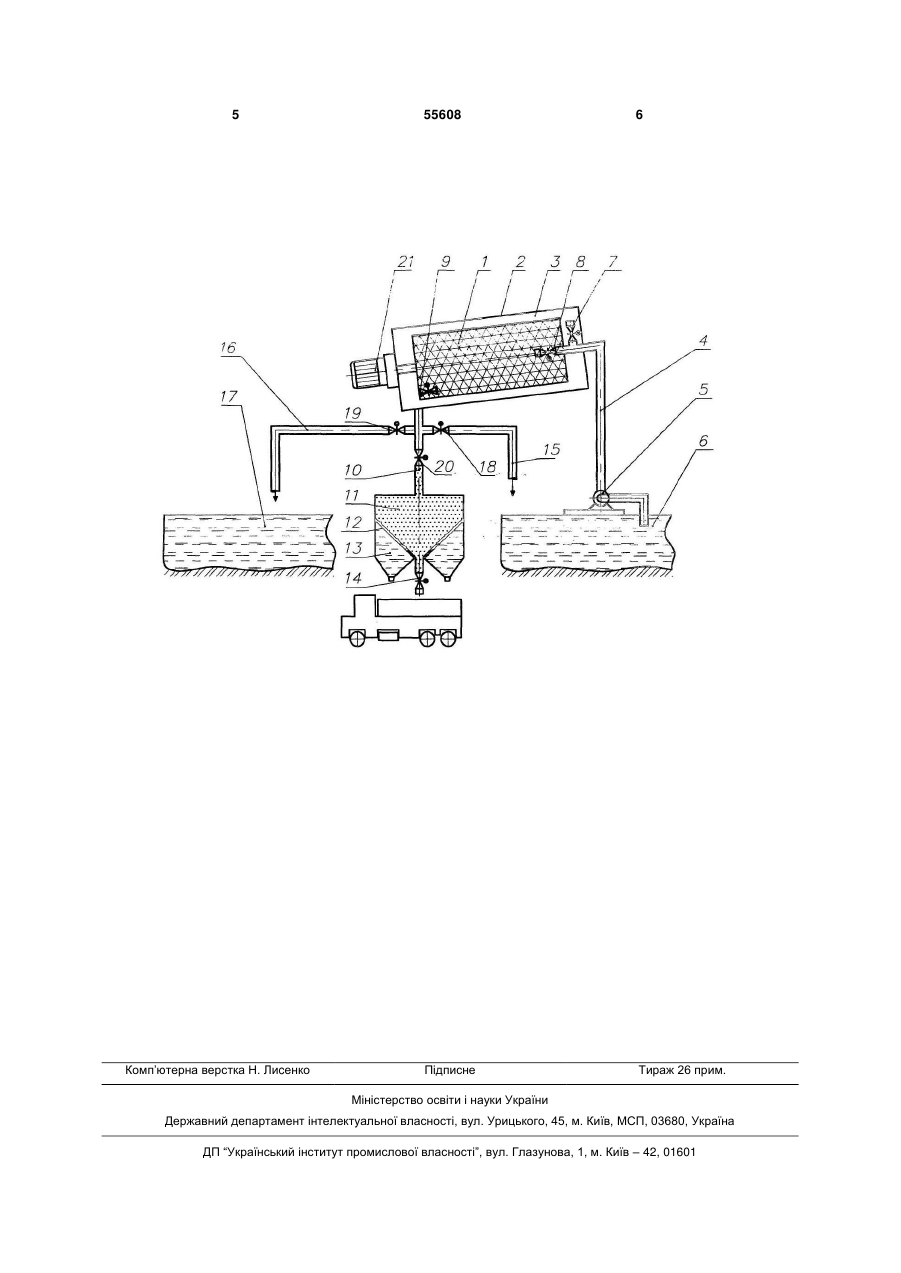

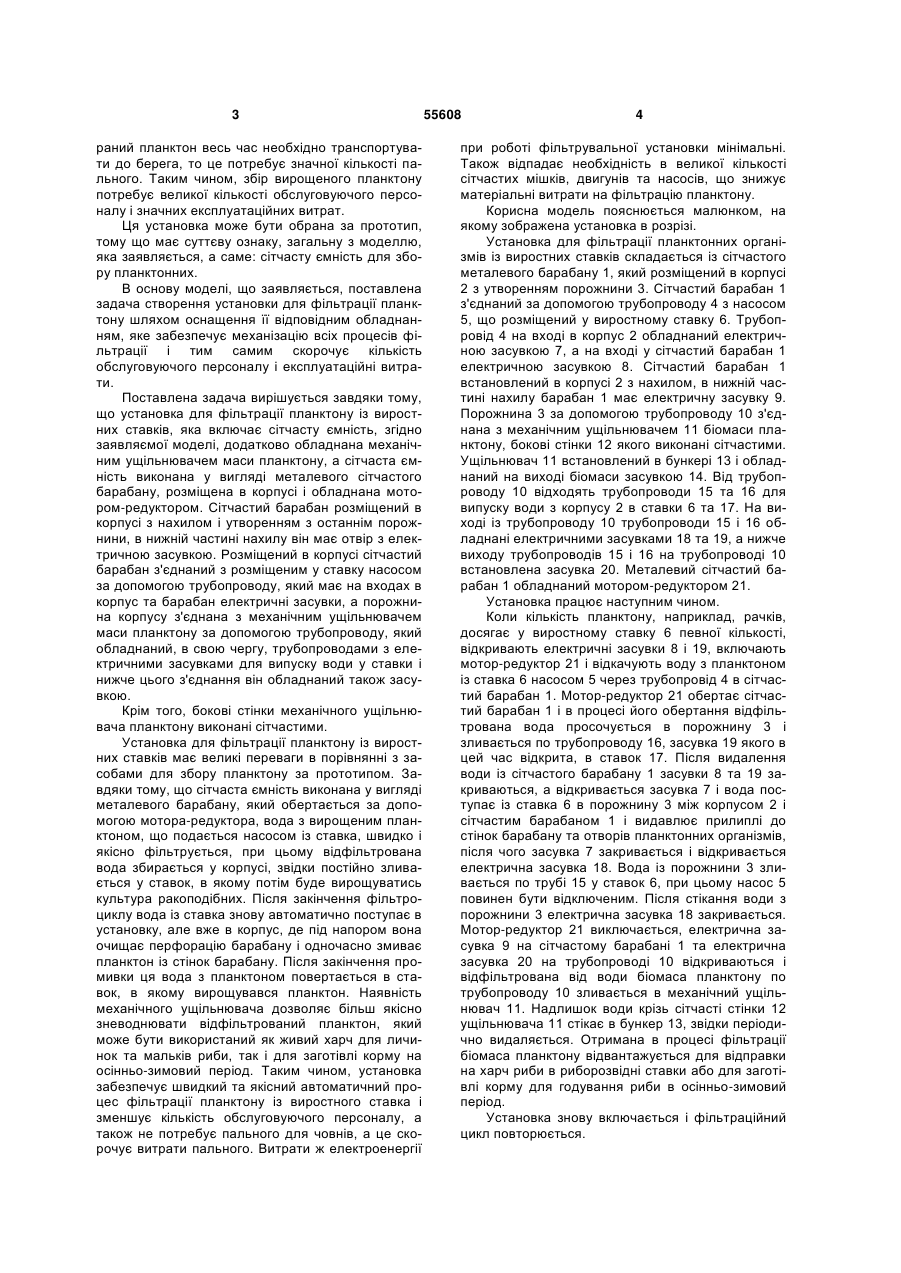

1. Установка для фільтрації планктону із виростних ставків, що включає сітчасту ємність, яка відрізняється тим, що установка додатково обладнана механічним ущільнювачем маси планктону, а сітчаста ємність виконана у вигляді металевого сітчастого барабана, обладнана мотором 3 раний планктон весь час необхідно транспортувати до берега, то це потребує значної кількості пального. Таким чином, збір вирощеного планктону потребує великої кількості обслуговуючого персоналу і значних експлуатаційних витрат. Ця установка може бути обрана за прототип, тому що має суттєву ознаку, загальну з моделлю, яка заявляється, а саме: сітчасту ємність для збору планктонних. В основу моделі, що заявляється, поставлена задача створення установки для фільтрації планктону шляхом оснащення її відповідним обладнанням, яке забезпечує механізацію всіх процесів фільтрації і тим самим скорочує кількість обслуговуючого персоналу і експлуатаційні витрати. Поставлена задача вирішується завдяки тому, що установка для фільтрації планктону із виростних ставків, яка включає сітчасту ємність, згідно заявляємої моделі, додатково обладнана механічним ущільнювачем маси планктону, а сітчаста ємність виконана у вигляді металевого сітчастого барабану, розміщена в корпусі і обладнана мотором-редуктором. Сітчастий барабан розміщений в корпусі з нахилом і утворенням з останнім порожнини, в нижній частині нахилу він має отвір з електричною засувкою. Розміщений в корпусі сітчастий барабан з'єднаний з розміщеним у ставку насосом за допомогою трубопроводу, який має на входах в корпус та барабан електричні засувки, а порожнина корпусу з'єднана з механічним ущільнювачем маси планктону за допомогою трубопроводу, який обладнаний, в свою чергу, трубопроводами з електричними засувками для випуску води у ставки і нижче цього з'єднання він обладнаний також засувкою. Крім того, бокові стінки механічного ущільнювача планктону виконані сітчастими. Установка для фільтрації планктону із виростних ставків має великі переваги в порівнянні з засобами для збору планктону за прототипом. Завдяки тому, що сітчаста ємність виконана у вигляді металевого барабану, який обертається за допомогою мотора-редуктора, вода з вирощеним планктоном, що подається насосом із ставка, швидко і якісно фільтрується, при цьому відфільтрована вода збирається у корпусі, звідки постійно зливається у ставок, в якому потім буде вирощуватись культура ракоподібних. Після закінчення фільтроциклу вода із ставка знову автоматично поступає в установку, але вже в корпус, де під напором вона очищає перфорацію барабану і одночасно змиває планктон із стінок барабану. Після закінчення промивки ця вода з планктоном повертається в ставок, в якому вирощувався планктон. Наявність механічного ущільнювача дозволяє більш якісно зневоднювати відфільтрований планктон, який може бути використаний як живий харч для личинок та мальків риби, так і для заготівлі корму на осінньо-зимовий період. Таким чином, установка забезпечує швидкий та якісний автоматичний процес фільтрації планктону із виростного ставка і зменшує кількість обслуговуючого персоналу, а також не потребує пального для човнів, а це скорочує витрати пального. Витрати ж електроенергії 55608 4 при роботі фільтрувальної установки мінімальні. Також відпадає необхідність в великої кількості сітчастих мішків, двигунів та насосів, що знижує матеріальні витрати на фільтрацію планктону. Корисна модель пояснюється малюнком, на якому зображена установка в розрізі. Установка для фільтрації планктонних організмів із виростних ставків складається із сітчастого металевого барабану 1, який розміщений в корпусі 2 з утворенням порожнини 3. Сітчастий барабан 1 з'єднаний за допомогою трубопроводу 4 з насосом 5, що розміщений у виростному ставку 6. Трубопровід 4 на вході в корпус 2 обладнаний електричною засувкою 7, а на вході у сітчастий барабан 1 електричною засувкою 8. Сітчастий барабан 1 встановлений в корпусі 2 з нахилом, в нижній частині нахилу барабан 1 має електричну засувку 9. Порожнина 3 за допомогою трубопроводу 10 з'єднана з механічним ущільнювачем 11 біомаси планктону, бокові стінки 12 якого виконані сітчастими. Ущільнювач 11 встановлений в бункері 13 і обладнаний на виході біомаси засувкою 14. Від трубопроводу 10 відходять трубопроводи 15 та 16 для випуску води з корпусу 2 в ставки 6 та 17. На виході із трубопроводу 10 трубопроводи 15 і 16 обладнані електричними засувками 18 та 19, а нижче виходу трубопроводів 15 і 16 на трубопроводі 10 встановлена засувка 20. Металевий сітчастий барабан 1 обладнаний мотором-редуктором 21. Установка працює наступним чином. Коли кількість планктону, наприклад, рачків, досягає у виростному ставку 6 певної кількості, відкривають електричні засувки 8 і 19, включають мотор-редуктор 21 і відкачують воду з планктоном із ставка 6 насосом 5 через трубопровід 4 в сітчастий барабан 1. Мотор-редуктор 21 обертає сітчастий барабан 1 і в процесі його обертання відфільтрована вода просочується в порожнину 3 і зливається по трубопроводу 16, засувка 19 якого в цей час відкрита, в ставок 17. Після видалення води із сітчастого барабану 1 засувки 8 та 19 закриваються, а відкривається засувка 7 і вода поступає із ставка 6 в порожнину 3 між корпусом 2 і сітчастим барабаном 1 і видавлює прилиплі до стінок барабану та отворів планктонних організмів, після чого засувка 7 закривається і відкривається електрична засувка 18. Вода із порожнини 3 зливається по трубі 15 у ставок 6, при цьому насос 5 повинен бути відключеним. Після стікання води з порожнини 3 електрична засувка 18 закривається. Мотор-редуктор 21 виключається, електрична засувка 9 на сітчастому барабані 1 та електрична засувка 20 на трубопроводі 10 відкриваються і відфільтрована від води біомаса планктону по трубопроводу 10 зливається в механічний ущільнювач 11. Надлишок води крізь сітчасті стінки 12 ущільнювача 11 стікає в бункер 13, звідки періодично видаляється. Отримана в процесі фільтрації біомаса планктону відвантажується для відправки на харч риби в риборозвідні ставки або для заготівлі корму для годування риби в осінньо-зимовий період. Установка знову включається і фільтраційний цикл повторюється. 5 Комп’ютерна верстка Н. Лиcенко 55608 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
