Піскометний пристрій
Номер патенту: 55696
Опубліковано: 27.12.2010
Автори: Чмирь Ольга Володимирівна, Гриневич Володимир Ігорович
Формула / Реферат
Піскометний пристрій, що включає завантажувальний бункер, ковшик, приводний механізм, який відрізняється тим, що він додатково містить маточину, в якій встановлений проміжний вал, на якому закріплений ведучий кривошип (поводок), який є однією зі складових чотириланковика, що також містить штовхач та сергу, крім того, на маточині також закріплений кулачок, при цьому на кривошипі з протилежної чотириланковику стороні встановлений балансир.
Текст

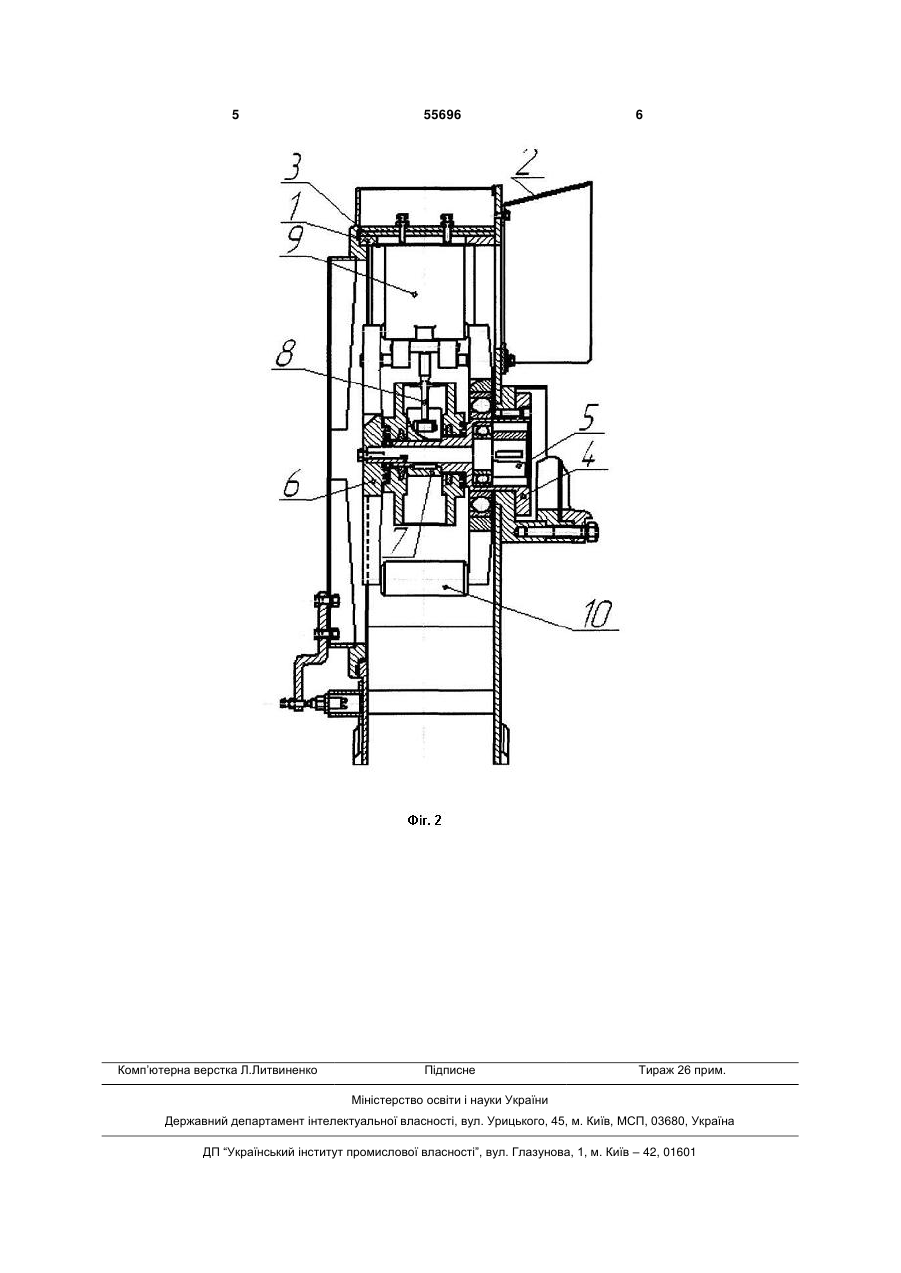

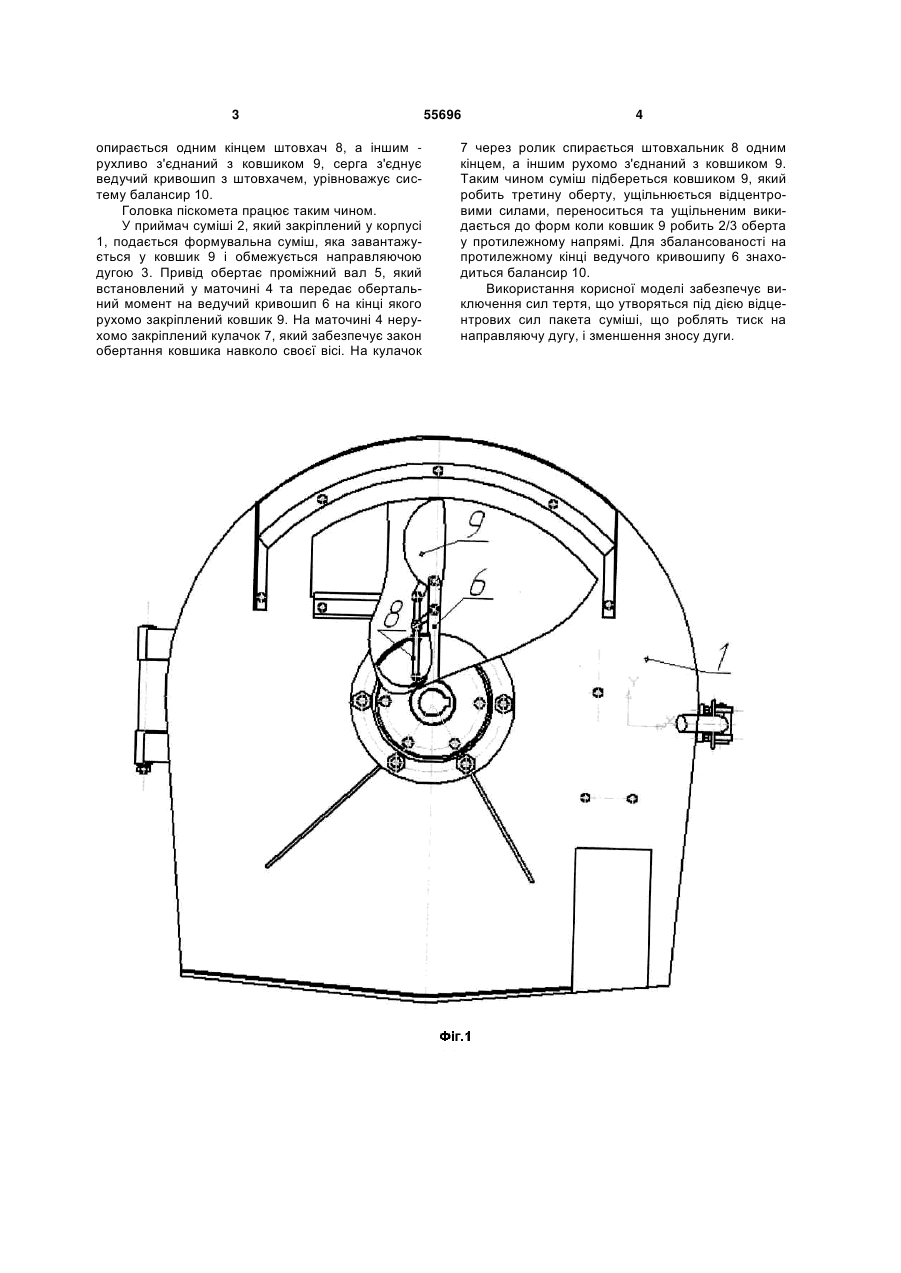

Піскометний пристрій, що включає завантажувальний бункер, ковшик, приводний механізм, який 3 опирається одним кінцем штовхач 8, а іншим рухливо з'єднаний з ковшиком 9, серга з'єднує ведучий кривошип з штовхачем, урівноважує систему балансир 10. Головка піскомета працює таким чином. У приймач суміші 2, який закріплений у корпусі 1, подається формувальна суміш, яка завантажується у ковшик 9 і обмежується направляючою дугою 3. Привід обертає проміжний вал 5, який встановлений у маточині 4 та передає обертальний момент на ведучий кривошип 6 на кінці якого рухомо закріплений ковшик 9. На маточині 4 нерухомо закріплений кулачок 7, який забезпечує закон обертання ковшика навколо своєї вісі. На кулачок 55696 4 7 через ролик спирається штовхальник 8 одним кінцем, а іншим рухомо з'єднаний з ковшиком 9. Таким чином суміш підбереться ковшиком 9, який робить третину оберту, ущільнюється відцентровими силами, переноситься та ущільненим викидається до форм коли ковшик 9 робить 2/3 оберта у протилежному напрямі. Для збалансованості на протилежному кінці ведучого кривошипу 6 знаходиться балансир 10. Використання корисної моделі забезпечує виключення сил тертя, що утворяться під дією відцентрових сил пакета суміші, що роблять тиск на направляючу дугу, і зменшення зносу дуги. 5 Комп’ютерна верстка Л.Литвиненко 55696 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSand-throwing device
Автори англійськоюHrynevych Volodymyr Ihorovych, Chmyr Olha Volodymyrivna
Назва патенту російськоюПескометное устройство
Автори російськоюГриневич Владимир Игоревич, Чмирь Ольга Владимировна
МПК / Мітки
МПК: B22C 15/00
Мітки: піскометний, пристрій
Код посилання
<a href="https://ua.patents.su/3-55696-piskometnijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Піскометний пристрій</a>
