Прямотечійний пиловловлювач

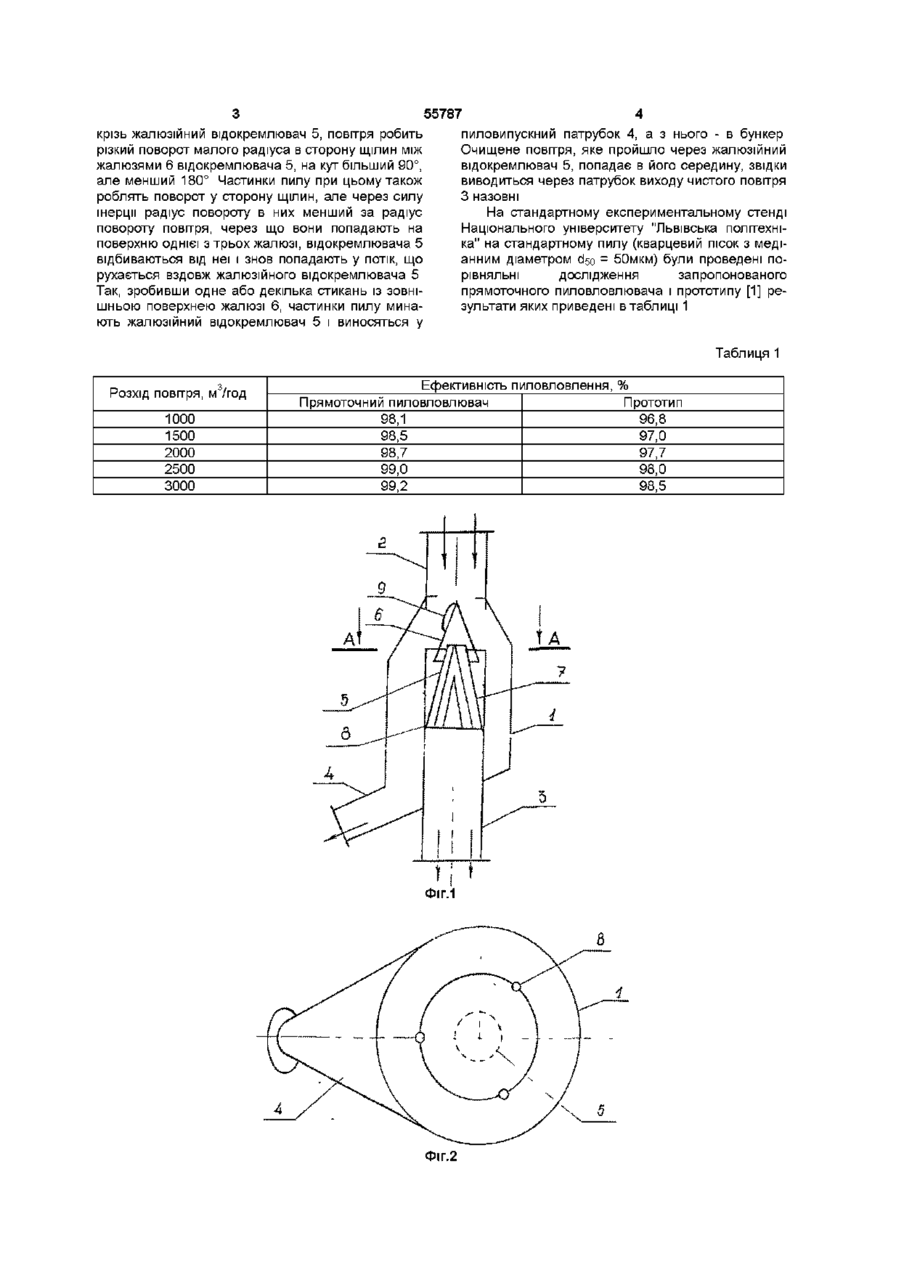

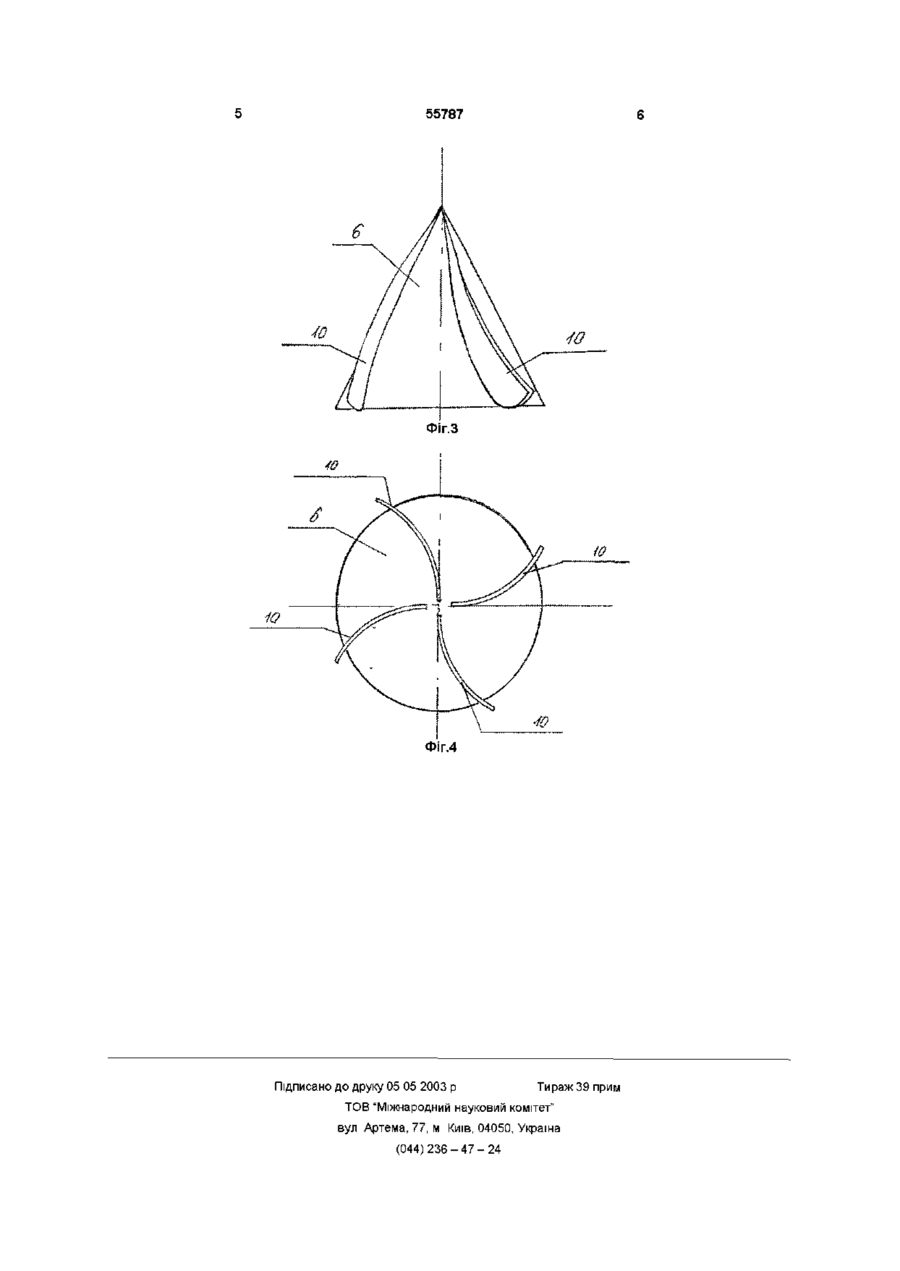

Прямотечійний пиловловлювач, що містить корпус з верхнім вхідним патрубком, нижнім пат рубком виходу чистого повітря та пиловипускним патрубком і завихрювачем, який відрізняється тим, що він оснащений розташованим коаксіально корпусу жалюзійним ВІДДІЛЬНИКОМ, виконаним у вигляді трьох конічних жалюзі, з встановленим на ньому розсікачем повітря, що виготовлений у вигляді порожнистого конуса, причому вершини розсікача і конічних жалюзі направлені в бік верхнього вхідного патрубка, а завихрювач встановлений на ЗОВНІШНІЙ стороні розсікача Винахід відноситься до апаратів відділення завислих частинок від газів або парів з використанням гравітаційних відцентрових й інерційних сил та може використовуватись для сухої очистки повітря від пилу Відомий прямотечійний пиловловлювач, що містить корпус з верхнім вхідним патрубком, нижнім патрубком виходу чистого повітря та пиловипускним патрубком і завихрювачем [Авт свід СРСР № 874125 В01D 45/06, 1981 р ] Але завихрювач розташований у вхідному патрубку пиловловлювача на значній відстані від патрубка виходу чистого повітря, а це призводить до зниження кутової швидкості пилоповітряного потоку, що знижує ефективність пиловловлення В основу винаходу поставлено завдання вдосконалити прямотечійний пиловловлювач, в якому введення нових елементів і їх нове розташування, за рахунок оптимізаци динамічних режимів його роботи дозволяє зменшити гідравлічний опір і збільшити ефективність пиловловлення Поставлене завдання вирішується тим, що прямотечійний пиловловлювач, що містить корпус з верхнім вхідним патрубком, нижнім патрубком виходу чистого повітря, та пиловипускним патрубком і завихрювачем, згідно з винаходом, оснащений розташованим коаксіально корпусу жалюзійним відокремлювачем, виконаним у вигляді трьох конічних жалюзі, з встановленим на ньому розсікачем повітря, що виготовлений у вигляді порожнистого конуса, причому вершини розсікача і конічних жалюзі направлені в сторону верхнього вхідного патрубка, а завихрювач встановлений на ЗОВНІШНІЙ стороні розсікача його роботи, зменшити гідравлічний опір і збільшити ефективність пиловловлення На фіг 1 схематично показаний прямоточний пиловловлювач, на фіг 2 - переріз пиловловлювача по А-А, на фіг 3 - розсікач повітря, вид спереду, Прямотечійний пиловловлювач містить корпус 1, у верхній частині якого знаходиться вхідний патрубок 2, а в нижній - патрубок 3 виходу чистого повітря і пиловипускний патрубок 4 Зверху до патрубка 3 виходу чистого повітря приєднаний жалюзійний відокремлювач 5, який розміщений коаксіально до корпусу 1 Жалюзійний відокремлювач 5 складається з трьох жалюзі 6 конічної форми, розсікача повітря 7 у формі порожнього конуса, вершини якого направлені в сторону верхнього вхідного патрубка 2, стійками 8, що скріплюють жалюзі 6 між собою На розсікачі повітря 6 із зовнішньої сторони розміщений завихрювач 9, що складається з криволінійних пластин 10 Це дозволяє оптимізувати динамічний режим Пиловловлювач працює наступним чином пилоповітряний потік через верхній вхідний патрубок 2 подається всередину корпуса 1, де попадає на розсікач повітря 7 і закручується звихрювачем 9 Потім пилоповітряна суміш поступає в простір між корпусом 1 і жалюзійним відокремлювачем 5, здійснюючи спіралеподібний рух навколо жалюзійного відокремлювача 5 з одночасним рухом вниз БІЛЬШІ частинки пилу при цьому відкидаються відцентровою силою до внутрішньої стінки корпуса 1 і, продовжуючи спіралеподібний рух, вздовж усієї стінки корпуса 1, попадають у пиловипускний патрубок 4, з якого виносяться в бункер (на фігурі не показаний) Дрібнодисперсні частинки разом із повітрям продовжують рух навколо жалюзійного відокремлювача 5 При проходженні цієї суміші 1 00 ю ю 55787 крізь жалюзійний відокремлювач 5, повітря робить різкий поворот малого радіуса в сторону щілин між жалюзями 6 відокремлювача 5, на кут більший 90°, але менший 180° Частинки пилу при цьому також роблять поворот у сторону щілин, але через силу інерції радіус повороту в них менший за радіус повороту повітря, через що вони попадають на поверхню однієї з трьох жалюзі, відокремлювача 5 відбиваються від неї і знов попадають у потік, що рухається вздовж жалюзійного відокремлювача 5 Так, зробивши одне або декілька стикань із зовнішньою поверхнею жалюзі 6, частинки пилу минають жалюзійний відокремлювач 5 і виносяться у пиловипускний патрубок 4, а з нього - в бункер Очищене повітря, яке пройшло через жалюзійний відокремлювач 5, попадає в його середину, звідки виводиться через патрубок виходу чистого повітря З назовні На стандартному експериментальному стенді Національного університету "Львівська політехніка" на стандартному пилу (кварцевий пісок з медіанним діаметром dso - 50мкм) були проведені порівняльні дослідження запропонованого прямоточного пиловловлювача і прототипу [1] результати яких приведені в таблиці 1 Таблиця 1 Розхід повітря, м3/год 1000 1500 2000 2500 3000 Ефективність пиловловлення, % Прямоточний пиловловлювач Прототип 98,1 96,8 98,5 97,0 98,7 97,7 99,0 98,0 99,2 98,5 Фіг.1 Фіг.2 55787 ФІг.З ФІг.4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
