Пиловловлювач
Номер патенту: 35824
Опубліковано: 16.04.2001
Автори: Римар Вікторія Володимирівна, Стеців Ганна Романівна, БАТЛУК ВІКТОРІЯ АРСЕНІЇВНА
Формула / Реферат
Пиловловлювач, що містить корпус з тангенційним вхідним, осьовими вихідним і пиловипускним патрубками, жалюзійний віддільник, розташований коаксіально корпусу і з'єднаний з вихідним патрубком виходу чистого повітря, який відрізняється тим, що жалюзійний віддільник складається з чотирьох циліндричних секцій, відношення площі щілин між жалюзі до площі жалюзі яких зменшується в напрямку до пиловипускного патрубка з 48 % до 24 %.
Текст

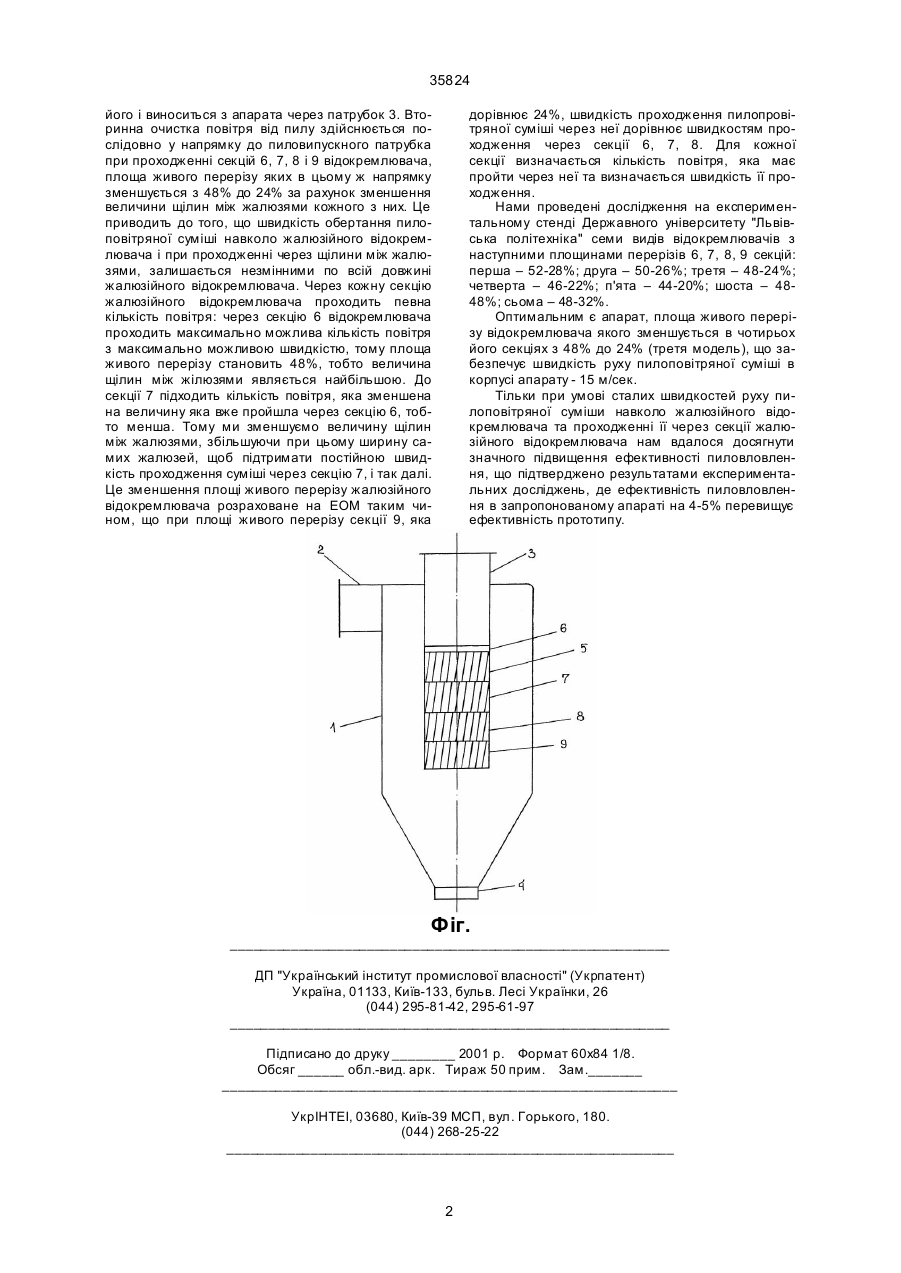

Пиловловлювач, що містить корпус з тангенційним вхідним, осьовими вихідним і пиловипуск 35824 його і виноситься з апарата через патрубок 3. Вторинна очистка повітря від пилу здійснюється послідовно у напрямку до пиловипускного патрубка при проходженні секцій 6, 7, 8 і 9 відокремлювача, площа живого перерізу яких в цьому ж напрямку зменшується з 48% до 24% за рахунок зменшення величини щілин між жалюзями кожного з них. Це приводить до того, що швидкість обертання пилоповітряної суміші навколо жалюзійного відокремлювача і при проходженні через щілини між жалюзями, залишається незмінними по всій довжині жалюзійного відокремлювача. Через кожну секцію жалюзійного відокремлювача проходить певна кількість повітря: через секцію 6 відокремлювача проходить максимально можлива кількість повітря з максимально можливою швидкістю, тому площа живого перерізу становить 48%, тобто величина щілин між жілюзями являється найбільшою. До секції 7 підходить кількість повітря, яка зменшена на величину яка вже пройшла через секцію 6, тобто менша. Тому ми зменшуємо величину щілин між жалюзями, збільшуючи при цьому ширину самих жалюзей, щоб підтримати постійною швидкість проходження суміші через секцію 7, і так далі. Це зменшення площі живого перерізу жалюзійного відокремлювача розраховане на ЕОМ таким чином, що при площі живого перерізу секції 9, яка дорівнює 24%, швидкість проходження пилопровітряної суміші через неї дорівнює швидкостям проходження через секції 6, 7, 8. Для кожної секції визначається кількість повітря, яка має пройти через неї та визначається швидкість її проходження. Нами проведені дослідження на експериментальному стенді Державного університету "Львівська політехніка" семи видів відокремлювачів з наступними площинами перерізів 6, 7, 8, 9 секцій: перша – 52-28%; друга – 50-26%; третя – 48-24%; четверта – 46-22%; п'ята – 44-20%; шоста – 4848%; сьома – 48-32%. Оптимальним є апарат, площа живого перерізу відокремлювача якого зменшується в чотирьох його секціях з 48% до 24% (третя модель), що забезпечує швидкість руху пилоповітряної суміші в корпусі апарату - 15 м/сек. Тільки при умові сталих швидкостей руху пилоповітряної суміши навколо жалюзійного відокремлювача та проходженні її через секції жалюзійного відокремлювача нам вдалося досягнути значного підвищення ефективності пиловловлення, що підтверджено результатами експериментальних досліджень, де ефективність пиловловлення в запропонованому апараті на 4-5% перевищує ефективність прототипу. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
