Пиловловлювач

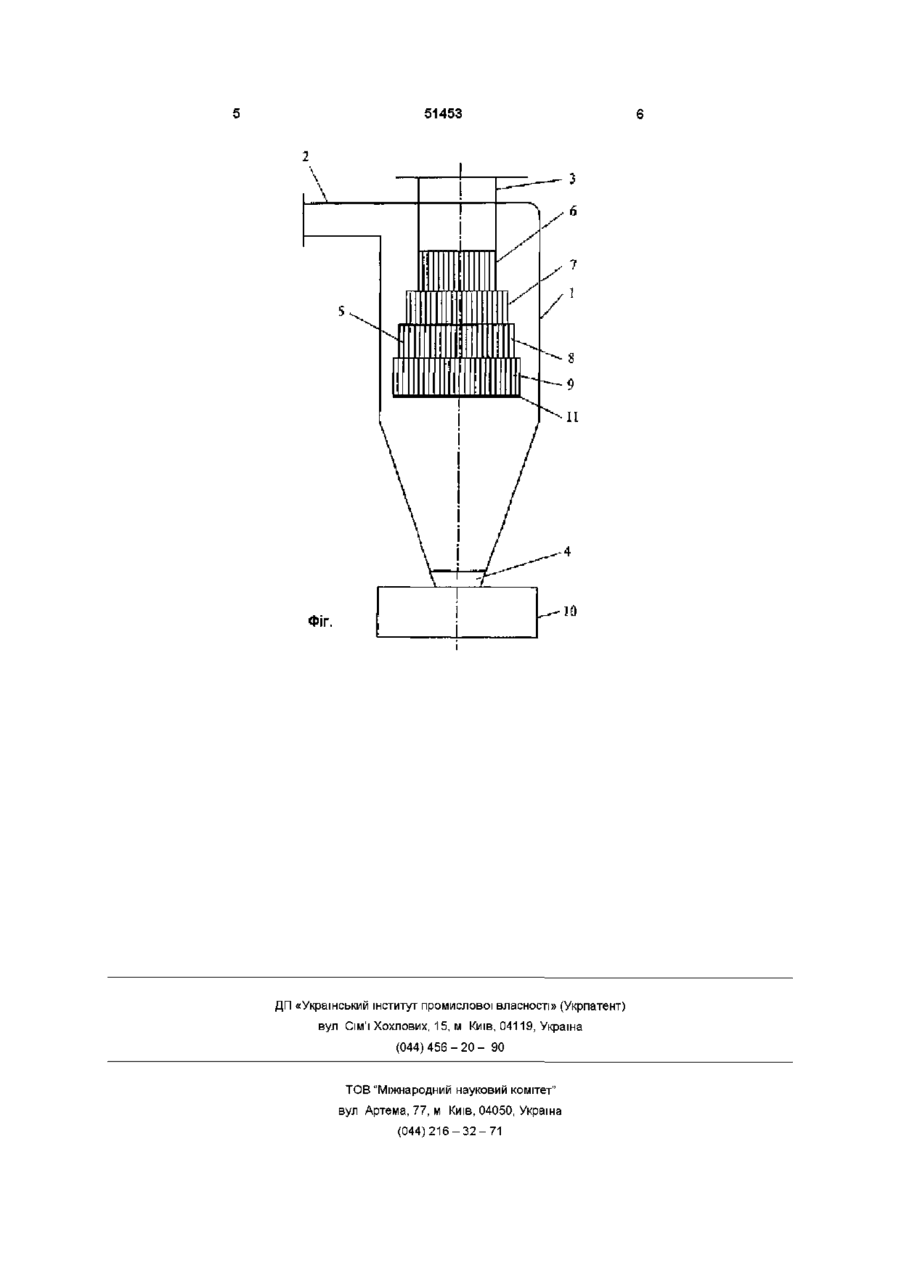

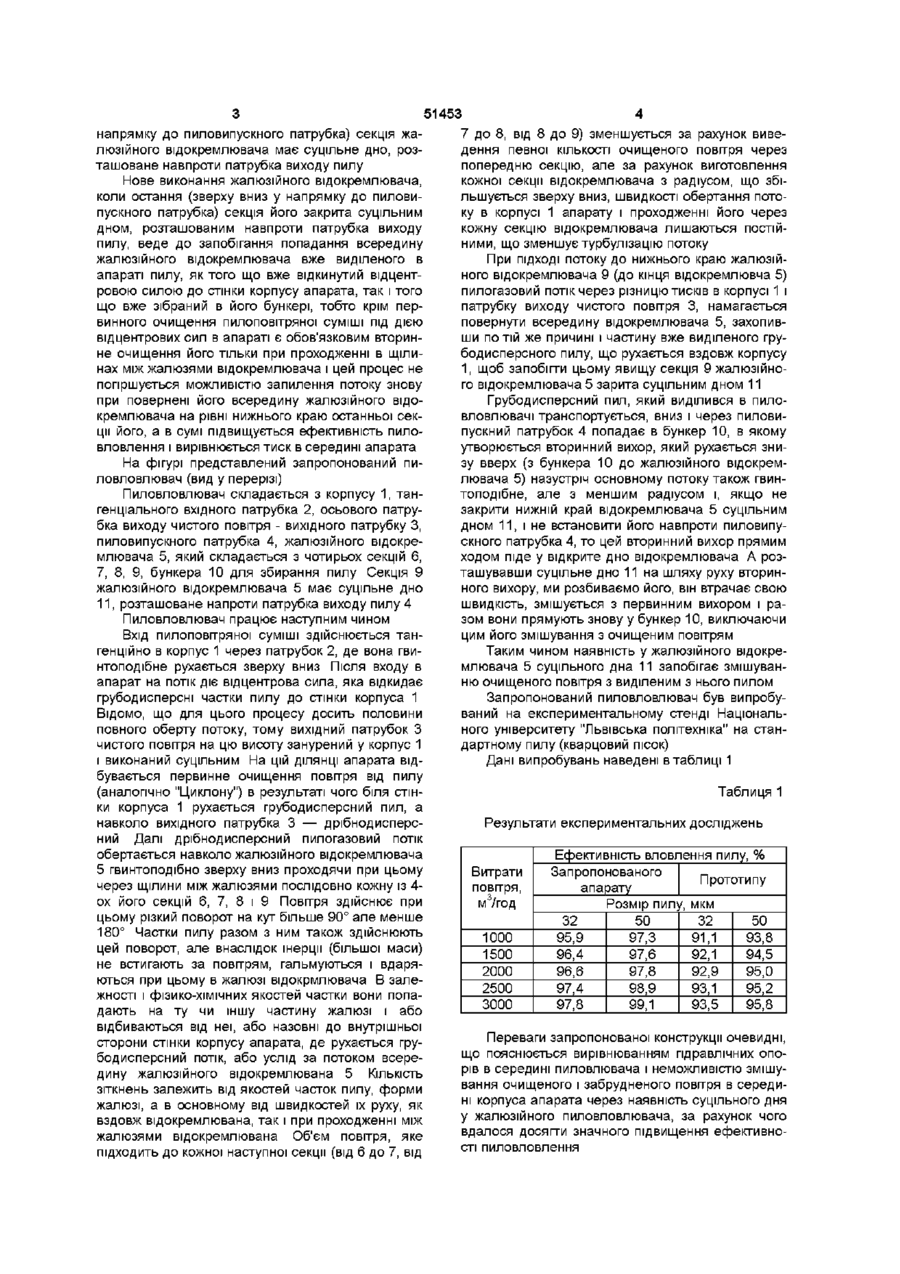

Пиловловлювач, що містить корпус з тангенціальним вхідним, осьовим вихідним і пиловипускним патрубками, секційний жалюзійний відокремлювач і бункер, який відрізняється тим, що остання (зверху вниз у напрямку до пиловипускного патрубка) секція жалюзійного відокремлювача має суцільне дно, розташоване навпроти патрубка виходу пилу Винахід призначений для очищення повітря від пилу і може використовуватися в усіх галузях господарства Найбільш близьким запропонованому пиловловлювачу за конструкцією є апарат [А С СРСР №1606157 В01Д45/12 від 15 11 1990р Бюл №42] — прототип, який містить корпус з тангенційним вхідним, осьовими вихідним і пиловипускним патрубками, секційний жалюзійний відокремлювач і бункер Пилоповітряна суміш, поступає в корпус апарата, здійснює гвинтоподібний рух вздовж спіральної напрямної навколо вихідного патрубка чистого повітря гвинтоподібне зверху вниз При цьому великодисперсні частки під дією відцентрової сили відкидаються до стінки корпуса — здійснюючи первинну очистку повітря Пошарово розділений потік рухається гвинтоподібно навколо жалюзійного відокремлювача, при цьому очищене повітря робить різкий поворот в щілини між жалюзями відокремлювача під кутом більше 90°, але менше 180° Дрібнодисперсні частинки пилу не встигають за повітрям, вдаряються в жалюзі, відбиваються від них або до забрудненого великодисперсного потоку, що рухається вздовж стінки корпусу або недалеко в пилоповітряний потік, який обертається навколо жалюзійного відокремлювача, де знов повторюється вторинний процес очищення і т д КІЛЬКІСТЬ зіткнень і віддаль відбивання частинок пилу від жалюзі залежить від маси, матеріалу і пружних якостей пилу, таким чином, проходячи через всі секції жалюзійного відокремлювача повітря очищується і виводиться назовні через патрубок виходу чистого повітря, а частинки пилу, опус каючись вниз виводяться через пиловипускнии патрубок у бункер Недоліком цієї конструкції є можливість попадання спочатку в середину жалюзійного відокремлювача на рівні нижнього краю його останньої (зверху вниз в напрямку пиловипускного патрубка) секції, а потім у вихідний патрубок чистого повітря, по-перше, пилу, що вже виділений з потоку і рухається зверху вниз вздовж корпусу апарата, при захопленні якого очищеним від грубодисперсних фракцій пилоповітряним потоком при його повороті в нього, а, по-друге, пилу, що вже попав в пилозбірний бункер і виноситься з нього вторинним вихором, який рухається знизу вверх назустріч основному гвинтоподібному потоку, тобто знову йде зміщення очищеного потоку і виділеного вже пилу і введення його в середину жалюзійного відокремлювача, що у свою чергу веде до значного зниження ефективності пиловловлення В основу винаходу поставлена задача створення пиловловлювача, в якому пилоповітряний потік не зможе змішуватися з виділеним з нього пилом, який рухається зверзу вниз вздовж корпусу апарата, або піднімається вторинним вихором з бункера в корпус назустріч основному пилоповітряному потоку, через наявні на нижньому краї останнього (зверху вниз у напрямку до пиловипускного патрубка) секції відокремлювана суцільного дна, а це в свою чергу приводить до збільшення ефективності пиловловлення Поставлена задача вирішується тим, що в пиловловлювачі, що містить корпус з тангенціальним вхідним, осьовими вихідним і пиловипускним патрубками секційний жалюзійний відокремлювач і бункер, згідно з винаходом, остання (зверху вниз у СО Ю Ю 51453 7 до 8, від 8 до 9) зменшується за рахунок виведення певної КІЛЬКОСТІ очищеного повітря через попередню секцію, але за рахунок виготовлення кожної секції відокремлювача з радіусом, що збільшується зверху вниз, швидкості обертання потоку в корпусі 1 апарату і проходженні його через кожну секцію відокремлювача лишаються постійними, що зменшує турбулізацію потоку При ПІДХОДІ потоку до нижнього краю жалюзійного відокремлювача 9 (до кінця відокремлювча 5) пилогазовий потік через різницю тисків в корпусі 1 і патрубку виходу чистого повітря 3, намагається повернути всередину відокремлювача 5, захопивши потій же причині і частину вже виділеного грубодисперсного пилу, що рухається вздовж корпусу 1, щоб запобігти цьому явищу секція 9 жалюзійного відокремлювача 5 зарита суцільним дном 11 Грубодисперсний пил, який виділився в пиловловлювачі транспортується, вниз і через пиловипускний патрубок 4 попадає в бункер 10, в якому утворюється вторинний вихор, який рухається знизу вверх (з бункера 10 до жалюзійного відокремНа фігурі представлений запропонований пилювача 5) назустріч основному потоку також гвинловловлювач (вид у перерізі) топодібне, але з меншим радіусом і, якщо не Пиловловлювач складається з корпусу 1, танзакрити нижній край відокремлювача 5 суцільним генціального вхідного патрубка 2, осьового патрудном 11, і не встановити його навпроти пиловипубка виходу чистого повітря - вихідного патрубку З, скного патрубка 4, то цей вторинний вихор прямим пиловипускного патрубка 4, жалюзійного відокреходом піде у відкрите дно відокремлювача А розмлювача 5, який складається з чотирьох секцій 6, ташувавши суцільне дно 11 на шляху руху вторин7, 8, 9, бункера 10 для збирання пилу Секція 9 ного вихору, ми розбиваємо його, він втрачає свою жалюзійного відокремлювача 5 має суцільне дно швидкість, змішується з первинним вихором і ра11, розташоване напроти патрубка виходу пилу 4 зом вони прямують знову у бункер 10, виключаючи Пиловловлювач працює наступним чином цим його змішування з очищеним повітрям Вхід пилоповітряної суміші здійснюється тангенційно в корпус 1 через патрубок 2, де вона гвиТаким чином наявність у жалюзійного відокрентоподібне рухається зверху вниз Після входу в млювача 5 суцільного дна 11 запобігає змішуванапарат на потік діє відцентрова сила, яка відкидає ню очищеного повітря з виділеним з нього пилом грубодисперсні частки пилу до стінки корпуса 1 Запропонований пиловловлювач був випробуВідомо, ЩО ДЛЯ ЦЬОГО процесу досить половини ваний на експериментальному стенді Національповного оберту потоку, тому вихідний патрубок З ного університету "Львівська політехніка" на станчистого повітря на цю висоту занурений у корпус 1 дартному пилу (кварцовий пісок) і виконаний суцільним На цій ДІЛЯНЦІ апарата відДані випробувань наведені в таблиці 1 бувається первинне очищення повітря від пилу (аналогічно "Циклону") в результаті чого біля стінТаблиця 1 ки корпуса 1 рухається грубодисперсний пил, а навколо вихідного патрубка 3 — дрібнодисперсРезультати експериментальних досліджень ний Далі дрібнодисперсний пилогазовий потік обертається навколо жалюзійного відокремлювача Ефективність вловлення пилу, % 5 гвинтоподібно зверху вниз проходячи при цьому Витрати Запропонованого через щілини між жалюзями послідовно кожну із 4Прототипу повітря, апарату ох його секцій 6, 7, 8 і 9 Повітря здійснює при м3/год Розмір пилу, мкм цьому різкий поворот на кут більше 90° але менше 32 50 32 50 180° Частки пилу разом з ним також здійснюють 1000 95,9 97,3 91,1 93,8 цей поворот, але внаслідок інерції (більшої маси) 1500 96,4 97,6 92,1 94,5 не встигають за повітрям, гальмуються і вдаряються при цьому в жалюзі відокрмлювача В зале2000 96,6 97,8 92,9 95,0 жності і фізико-хімічних якостей частки вони попа2500 97,4 98,9 93,1 95,2 дають на ту чи іншу частину жалюзі і або 3000 97,8 99,1 93,5 95,8 відбиваються від неї, або назовні до внутрішньої сторони стінки корпусу апарата, де рухається груПереваги запропонованої конструкції очевидні, бодисперсний потік, або услід за потоком всерещо пояснюється вирівнюванням гідравлічних оподину жалюзійного відокремлювана 5 КІЛЬКІСТЬ рів в середині пиловлювача і неможливістю змішузіткнень залежить від якостей часток пилу, форми вання очищеного і забрудненого повітря в середижалюзі, а в основному від швидкостей їх руху, як ні корпуса апарата через наявність суцільного дня вздовж відокремлювана, так і при проходженні між у жалюзійного пиловловлювача, за рахунок чого жалюзями відокремлювана Об'єм повітря, яке вдалося досягти значного підвищення ефективнопідходить до кожної наступної секції (від 6 до 7, від сті пиловловлення напрямку до пиловипускного патрубка) секція жалюзійного відокремлювача має суцільне дно, розташоване навпроти патрубка виходу пилу Нове виконання жалюзійного відокремлювача, коли остання (зверху вниз у напрямку до пиловипускного патрубка) секція його закрита суцільним дном, розташованим навпроти патрубка виходу пилу, веде до запобігання попадання всередину жалюзійного відокремлювача вже виділеного в апараті пилу, як того що вже відкинутий відцентровою силою до стінки корпусу апарата, так і того що вже зібраний в його бункері, тобто крім первинного очищення пилоповітряної суміші під дією відцентрових сил в апараті є обов'язковим вторинне очищення його тільки при проходженні в щілинах між жалюзями відокремлювача і цей процес не погіршується можливістю запилення потоку знову при повернені його всередину жалюзійного відокремлювача на рівні нижнього краю останньої секції його, а в сумі підвищується ефективність пиловловлення і вирівнюється тиск в середині апарата 51453 -10 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
