Апарат для перемішування рідин
Номер патенту: 59691
Опубліковано: 25.05.2011
Автори: Ракицький Віталій Леонідович, Мікульонок Ігор Олегович, Лопата Олександр Михайлович
Формула / Реферат
1. Апарат для перемішування рідин, що містить вертикальний корпус з днищем, накривкою і патрубками, розміщений у порожнині корпуса біля його стінки циліндричний змійовик і вертикальний вал із щонайменше однією мішалкою, який відрізняється тим, що вертикальний вал розміщено біля стінки корпуса діаметрально протилежно циліндричному змійовику.
2. Апарат за п. 1, який відрізняється тим, що між вертикальним валом і циліндричним змійовиком змонтовано вертикальну перегородку із проміжками відносно днища й накривки для проходу перемішуваної рідини.
Текст

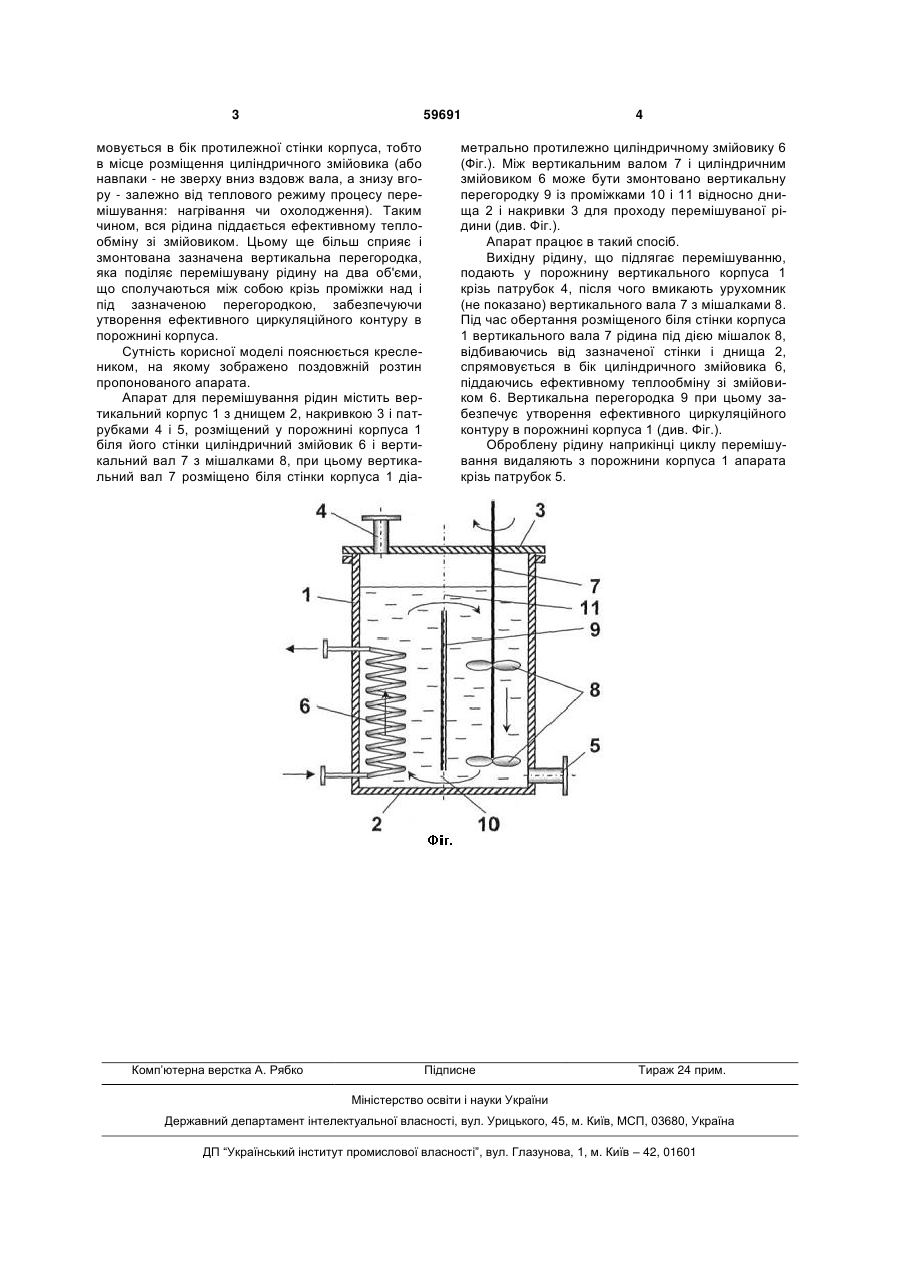

1. Апарат для перемішування рідин, що містить вертикальний корпус з днищем, накривкою і 3 59691 мовується в бік протилежної стінки корпуса, тобто в місце розміщення циліндричного змійовика (або навпаки - не зверху вниз вздовж вала, а знизу вгору - залежно від теплового режиму процесу перемішування: нагрівання чи охолодження). Таким чином, вся рідина піддається ефективному теплообміну зі змійовиком. Цьому ще більш сприяє і змонтована зазначена вертикальна перегородка, яка поділяє перемішувану рідину на два об'єми, що сполучаються між собою крізь проміжки над і під зазначеною перегородкою, забезпечуючи утворення ефективного циркуляційного контуру в порожнині корпуса. Сутність корисної моделі пояснюється креслеником, на якому зображено поздовжній розтин пропонованого апарата. Апарат для перемішування рідин містить вертикальний корпус 1 з днищем 2, накривкою 3 і патрубками 4 і 5, розміщений у порожнині корпуса 1 біля його стінки циліндричний змійовик 6 і вертикальний вал 7 з мішалками 8, при цьому вертикальний вал 7 розміщено біля стінки корпуса 1 діа Комп’ютерна верстка А. Рябко 4 метрально протилежно циліндричному змійовику 6 (Фіг.). Між вертикальним валом 7 і циліндричним змійовиком 6 може бути змонтовано вертикальну перегородку 9 із проміжками 10 і 11 відносно днища 2 і накривки 3 для проходу перемішуваної рідини (див. Фіг.). Апарат працює в такий спосіб. Вихідну рідину, що підлягає перемішуванню, подають у порожнину вертикального корпуса 1 крізь патрубок 4, після чого вмикають урухомник (не показано) вертикального вала 7 з мішалками 8. Під час обертання розміщеного біля стінки корпуса 1 вертикального вала 7 рідина під дією мішалок 8, відбиваючись від зазначеної стінки і днища 2, спрямовується в бік циліндричного змійовика 6, піддаючись ефективному теплообміну зі змійовиком 6. Вертикальна перегородка 9 при цьому забезпечує утворення ефективного циркуляційного контуру в порожнині корпуса 1 (див. Фіг.). Оброблену рідину наприкінці циклу перемішування видаляють з порожнини корпуса 1 апарата крізь патрубок 5. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for mixing liquids
Автори англійськоюLopata Oleksandr Mykhailovych, Mikulionok Ihor Olehovych, Rakytskyi Vitalii Leonidovych
Назва патенту російськоюАппарат для перемешивания жидкостей
Автори російськоюЛопата Александр Михайлович, Микуленок Игорь Олегович, Ракицкий Виталий Леонидович
МПК / Мітки
МПК: B01F 7/16, C12M 1/02, B01J 19/18
Мітки: апарат, рідин, перемішування
