Полімерна композиція

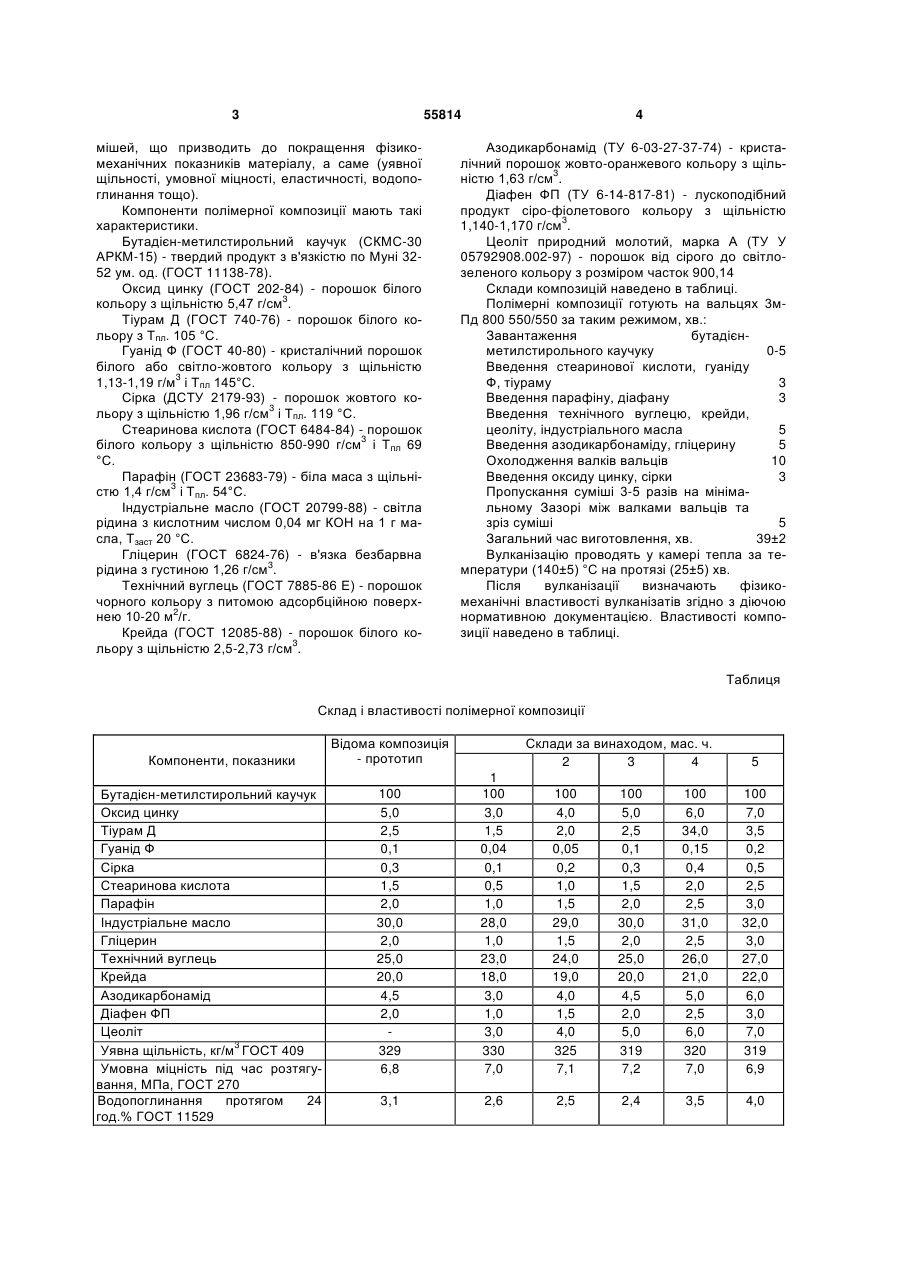

Полімерна композиція, яка містить бутадієнметилстирольний каучук, оксид цинку, тіурам Д, гуанід Ф, сірку, стеаринову кислоту, парафін, індустріальне масло, гліцерин, технічний вуглець, крейду, азодикарбонамід, діафен ФП, яка відрізняється тим, що вона додатково містить цеоліт за таким співвідношенням компонентів, мас. ч.: 2 (19) 1 3 55814 мішей, що призводить до покращення фізикомеханічних показників матеріалу, а саме (уявної щільності, умовної міцності, еластичності, водопоглинання тощо). Компоненти полімерної композиції мають такі характеристики. Бутадієн-метилстирольний каучук (СКМС-30 АРКМ-15) - твердий продукт з в'язкістю по Муні 3252 ум. од. (ГОСТ 11138-78). Оксид цинку (ГОСТ 202-84) - порошок білого кольору з щільністю 5,47 г/см3. Тіурам Д (ГОСТ 740-76) - порошок білого кольору з Тпл. 105 °С. Гуанід Ф (ГОСТ 40-80) - кристалічний порошок білого або світло-жовтого кольору з щільністю 1,13-1,19 г/м3 і Тпл 145°С. Сірка (ДСТУ 2179-93) - порошок жовтого кольору з щільністю 1,96 г/см3 і Тпл. 119 °С. Стеаринова кислота (ГОСТ 6484-84) - порошок білого кольору з щільністю 850-990 г/см3 і Тпл 69 °С. Парафін (ГОСТ 23683-79) - біла маса з щільністю 1,4 г/см3 і Тпл. 54°С. Індустріальне масло (ГОСТ 20799-88) - світла рідина з кислотним числом 0,04 мг КОН на 1 г масла, Тзаст 20 °С. Гліцерин (ГОСТ 6824-76) - в'язка безбарвна рідина з густиною 1,26 г/см3. Технічний вуглець (ГОСТ 7885-86 Е) - порошок чорного кольору з питомою адсорбційною поверхнею 10-20 м2/г. Крейда (ГОСТ 12085-88) - порошок білого кольору з щільністю 2,5-2,73 г/см3. 4 Азодикарбонамід (ТУ 6-03-27-37-74) - кристалічний порошок жовто-оранжевого кольору з щільністю 1,63 г/см3. Діафен ФП (ТУ 6-14-817-81) - лускоподібний продукт сіро-фіолетового кольору з щільністю 1,140-1,170 г/см3. Цеоліт природний молотий, марка А (ТУ У 05792908.002-97) - порошок від сірого до світлозеленого кольору з розміром часток 900,14 Склади композицій наведено в таблиці. Полімерні композиції готують на вальцях 3мПд 800 550/550 за таким режимом, хв.: Завантаження бутадієнметилстирольного каучуку 0-5 Введення стеаринової кислоти, гуаніду Ф, тіураму 3 Введення парафіну, діафану 3 Введення технічного вуглецю, крейди, цеоліту, індустріального масла 5 Введення азодикарбонаміду, гліцерину 5 Охолодження валків вальців 10 Введення оксиду цинку, сірки 3 Пропускання суміші 3-5 разів на мінімальному Зазорі між валками вальців та зріз суміші 5 Загальний час виготовлення, хв. 39±2 Вулканізацію проводять у камері тепла за температури (140±5) °С на протязі (25±5) хв. Після вулканізації визначають фізикомеханічні властивості вулканізатів згідно з діючою нормативною документацією. Властивості композиції наведено в таблиці. Таблиця Склад і властивості полімерної композиції Компоненти, показники Бутадієн-метилстирольний каучук Оксид цинку Тіурам Д Гуанід Ф Сірка Стеаринова кислота Парафін Індустріальне масло Гліцерин Технічний вуглець Крейда Азодикарбонамід Діафен ФП Цеоліт Уявна щільність, кг/м3 ГОСТ 409 Умовна міцність під час розтягування, МПа, ГОСТ 270 Водопоглинання протягом 24 год.% ГОСТ 11529 Відома композиція - прототип Склади за винаходом, мас. ч. 2 3 4 5 100 5,0 2,5 0,1 0,3 1,5 2,0 30,0 2,0 25,0 20,0 4,5 2,0 329 6,8 1 100 3,0 1,5 0,04 0,1 0,5 1,0 28,0 1,0 23,0 18,0 3,0 1,0 3,0 330 7,0 100 4,0 2,0 0,05 0,2 1,0 1,5 29,0 1,5 24,0 19,0 4,0 1,5 4,0 325 7,1 100 5,0 2,5 0,1 0,3 1,5 2,0 30,0 2,0 25,0 20,0 4,5 2,0 5,0 319 7,2 100 6,0 34,0 0,15 0,4 2,0 2,5 31,0 2,5 26,0 21,0 5,0 2,5 6,0 320 7,0 100 7,0 3,5 0,2 0,5 2,5 3,0 32,0 3,0 27,0 22,0 6,0 3,0 7,0 319 6,9 3,1 2,6 2,5 2,4 3,5 4,0 5 55814 Автори встановили, що оптимальним є вміст цеоліту в кількості 5 мас. ч. Збільшення або зменшення вмісту всіх компонентів полімерної композиції не дозволяє досягти бажаного результату. Комп’ютерна верстка Д. Шеверун 6 Як видно з таблиці, корисна модель дозволяє одержати полімерну композицію, яка більш стійка до підвулканізації, в якої скорочується час досягання оптимуму вулканізації та яка має кращі, в порівнянні з прототипом фізико-механічні показники та технологічні властивості гум. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
