Форсунка для розпилення рідини

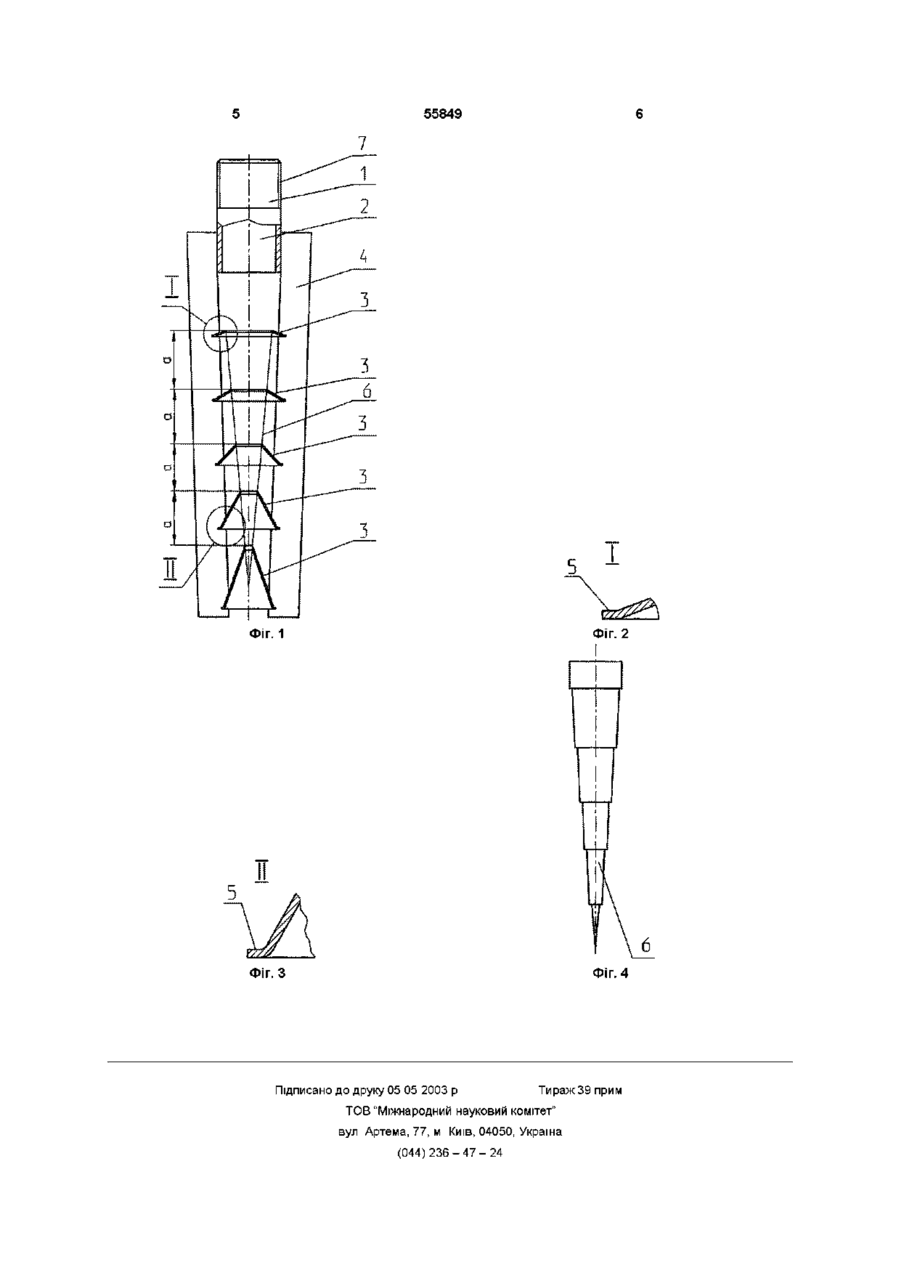

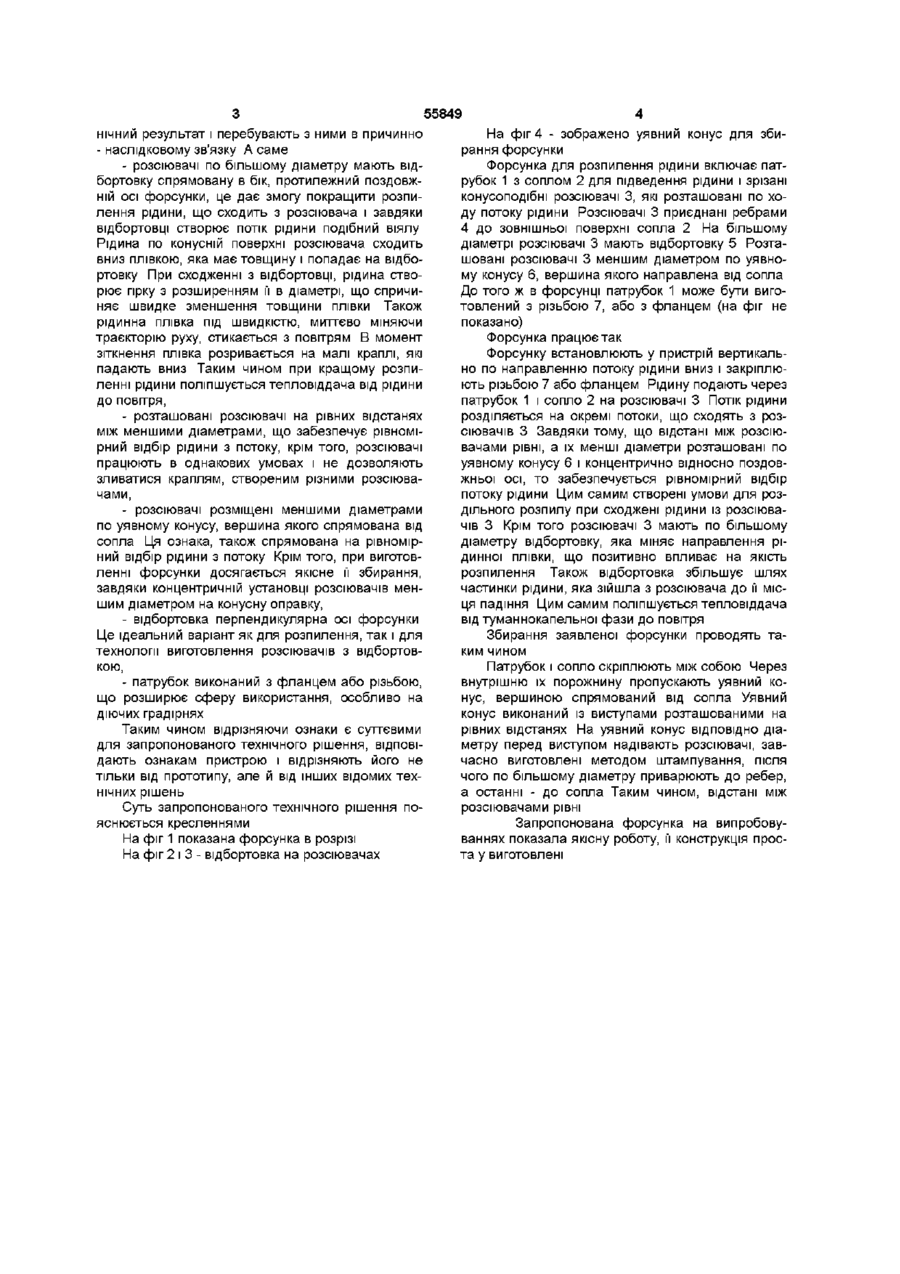

1 Форсунка для розпилення рідини, яка включає патрубок з соплом для підведення рідини і зрізані конусоподібні розсіювачі, що розташовані по ходу потоку рідини та приєднані ребрами до зовнішньої поверхні сопла, яка відрізняється тим, що розсіювачі по більшому діаметру мають відбортовку, спрямовану в бік, протилежний осі форсунки, і розташовані вони на рівних відстанях між меншими діаметрами по уявному конусу, вершина якого спрямована від сопла 2 Форсунка для розпилення рідини за п 1, яка відрізняється тим, що патрубок виконаний з різзю 3 Форсунка для розпилення рідини за п 1, яка відрізняється тим, що патрубок виконаний з фланцем 4 Форсунка для розпилення рідини за п 1, яка відрізняється тим, що відбортовка перпендикулярна осі форсунки Винахід належить до пристроїв для розпилення рідини в градирнях, пилеуловлювачах, скруберах, циклонах, промивочному обладнанні, і т п Відома форсунка для розпилення зрошуваної рідини [1], яка включає патрубок з соплом для підведення рідини і зрізані конусоподібні розсіювачі, що розташовані по ходу потоку рідини та приєднані ребрами до зовнішньої поверхні сопла Така конструкція складна, не технологічна у виготовленні, адже розсіювачі необхідно виготовляти точінням, що призводить до збільшення витрат часу та матеріалу, як на розсіювач так і на відходи у вигляді стружки Якщо виготовляти форсунку із пластмаси шляхом відливання, то також буде перевитрата матеріалу із-за висоти розсіювача Відома каскадна ударно-струйна форсунка з конусними тарілками [2], що має фланець, до якого кріпиться конусна горловина, набір конусних тарілок та нижній конус Набір конусних тарілок до конусної горловини кріпиться внутрішніми пластинчатими ребрами Така форсунка трудомістка, так як виконати кріплення зварюванням або пайкою всередині тарілок - незручно із-за малих розмірів в діаметрі Відома форсунка [3], яка виготовлена ливарним способом і містить в конструкції ряд конусних розсіювачів із зменшенням отвору по шляху руху рідини, фланець та ребра Вказана форсунка конструктивно проста, але технологічно складна у виготовленні, так як розсіювачі мають конусну форму і підконусні поверхні розташовані на малій відстані одна від одної Недоліком в роботі цієї форсунки є те, що при сходженні із конусного розсіювача рідина під своєю масою (вагою) падає вниз Таке розсіювання створює розділення загального потоку на великі краплі, що не достатньо для тепловіддачі від рідини повітрю Для усунення вказаних недоліків, в основу винаходу форсунка для розпилення рідини поставлено задачу створити форсунку поліпшеного розпилення і підвищеної технологічності при виготовлені, шляхом удосконалення конструкції Поставлена задача вирішується тим, що так як і відома форсунка для розпилення рідини включає патрубок з соплом для підведення рідини і зрізані конусоподібні розсіювачі, що розташовані по ходу потоку рідини та приєднані ребрами до зовнішньої поверхні сопла, але на відміну від відомого, заявлені розсіювачі по більшому діаметру мають відбортовку, спрямовану в бік, протилежний осі форсунки, і можуть бути виконані перпендикулярно до вказаної осі Розташовані розсіювачі на рівних відстанях між меншими діаметрами по уявному конусу, вершина якого спрямована від сопла, крім того, патрубок може бути виконаний з різьбою і може бути виконаний з фланцем Вказані відрізняючи ознаки впливають на тех ^00 ю ю 55849 нічний результат і перебувають з ними в причинно - наслідковому зв'язку А саме - розсіювачі по більшому діаметру мають відбортовку спрямовану в бік, протилежний поздовжній осі форсунки, це дає змогу покращити розпилення рідини, що сходить з розсіювача і завдяки відбортовці створює потік рідини подібний віялу Рідина по конусній поверхні розсіювача сходить вниз плівкою, яка має товщину і попадає на відбортовку При сходженні з відбортовці, рідина створює гірку з розширенням її в діаметрі, що спричиняє швидке зменшення товщини плівки Також рідинна плівка під швидкістю, миттєво міняючи траєкторію руху, стикається з повітрям В момент зіткнення плівка розривається на малі краплі, які падають вниз Таким чином при кращому розпиленні рідини поліпшується тепловіддача від рідини до повітря, - розташовані розсіювачі на рівних відстанях між меншими діаметрами, що забезпечує рівномірний відбір рідини з потоку, крім того, розсіювачі працюють в однакових умовах і не дозволяють зливатися краплям, створеним різними розсіювачами, - розсіювачі розміщені меншими діаметрами по уявному конусу, вершина якого спрямована від сопла Ця ознака, також спрямована на рівномірний відбір рідини з потоку Крім того, при виготовленні форсунки досягається якісне її збирання, завдяки концентричній установці розсіювачів меншим діаметром на конусну оправку, - відбортовка перпендикулярна осі форсунки Це ідеальний варіант як для розпилення, так і для технології виготовлення розсіювачів з відбортовкою, - патрубок виконаний з фланцем або різьбою, що розширює сферу використання, особливо на діючих градірнях Таким чином відрізняючи ознаки є суттєвими для запропонованого технічного рішення, відповідають ознакам пристрою і відрізняють його не тільки від прототипу, але й від інших відомих технічних рішень Суть запропонованого технічного рішення пояснюється кресленнями На фіг 1 показана форсунка в розрізі На фіг 2 і 3 - відбортовка на розсіювачах На фіг 4 - зображено уявний конус для збирання форсунки Форсунка для розпилення рідини включає патрубок 1 з соплом 2 для підведення рідини і зрізані конусоподібні розсіювачі 3, які розташовані по ходу потоку рідини Розсіювачі 3 приєднані ребрами 4 до зовнішньої поверхні сопла 2 На більшому діаметрі розсіювачі 3 мають відбортовку 5 Розташовані розсіювачі 3 меншим діаметром по уявному конусу 6, вершина якого направлена від сопла До того ж в форсунці патрубок 1 може бути виготовлений з різьбою 7, або з фланцем (на фіг не показано) Форсунка працює так Форсунку встановлюють у пристрій вертикально по направленню потоку рідини вниз і закріплюють різьбою 7 або фланцем Рідину подають через патрубок 1 і сопло 2 на розсіювачі 3 Потік рідини розділяється на окремі потоки, що сходять з розсіювачів 3 Завдяки тому, що відстані між розсіювачами рівні, а їх менші діаметри розташовані по уявному конусу 6 і концентрично відносно поздовжньої осі, то забезпечується рівномірний відбір потоку рідини Цим самим створені умови для роздільного розпилу при сходжені рідини із розсіювачів 3 Крім того розсіювачі 3 мають по більшому діаметру відбортовку, яка міняє направлення рідинної плівки, що позитивно впливає на якість розпилення Також відбортовка збільшує шлях частинки рідини, яка зійшла з розсіювача до її місця падіння Цим самим поліпшується тепловіддача від туманнокапельної фази до повітря Збирання заявленої форсунки проводять таким чином Патрубок і сопло скріплюють між собою Через внутрішню їх порожнину пропускають уявний конус, вершиною спрямований від сопла Уявний конус виконаний із виступами розташованими на рівних відстанях На уявний конус ВІДПОВІДНО діаметру перед виступом надівають розсіювачі, завчасно виготовлені методом штампування, після чого по більшому діаметру приварюють до ребер, а останні - до сопла Таким чином, відстані між розсіювачами рівні Запропонована форсунка на випробовуваннях показала якісну роботу, її конструкція проста у виготовлені 55849 Фіг. 1 Фіг. 2 Фіг. З Фіг. 4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
