Спосіб регазифікації зрідженого природного газу з виробленням електроенергії
Номер патенту: 55853
Опубліковано: 27.12.2010
Автори: Онопа Лілія Рудольфовна, Жук Геннадій Віліорович, Лавренченко Георгій Костянтинович, Крушневич Тадеуш Казимірович, П'ятничко Олександр Іванович, Кубенко Станіслав Борисович
Формула / Реферат
Спосіб регазифікації зрідженого природного газу з виробленням електроенергії, який включає стиснення зрідженого природного газу насосом, випаровування та підігрівання природного газу робочим тілом до температури подачі в газотранспортну систему, розширення робочого тіла в детандері з виробленням електроенергії та передачу її частини зовнішнім споживачам, який відрізняється тим, що робоче тіло переміщують в замкненому циклі, підігрівають від зовнішнього середовища, а частину виробленої електричної енергії використовують для приводу насосів.
Текст

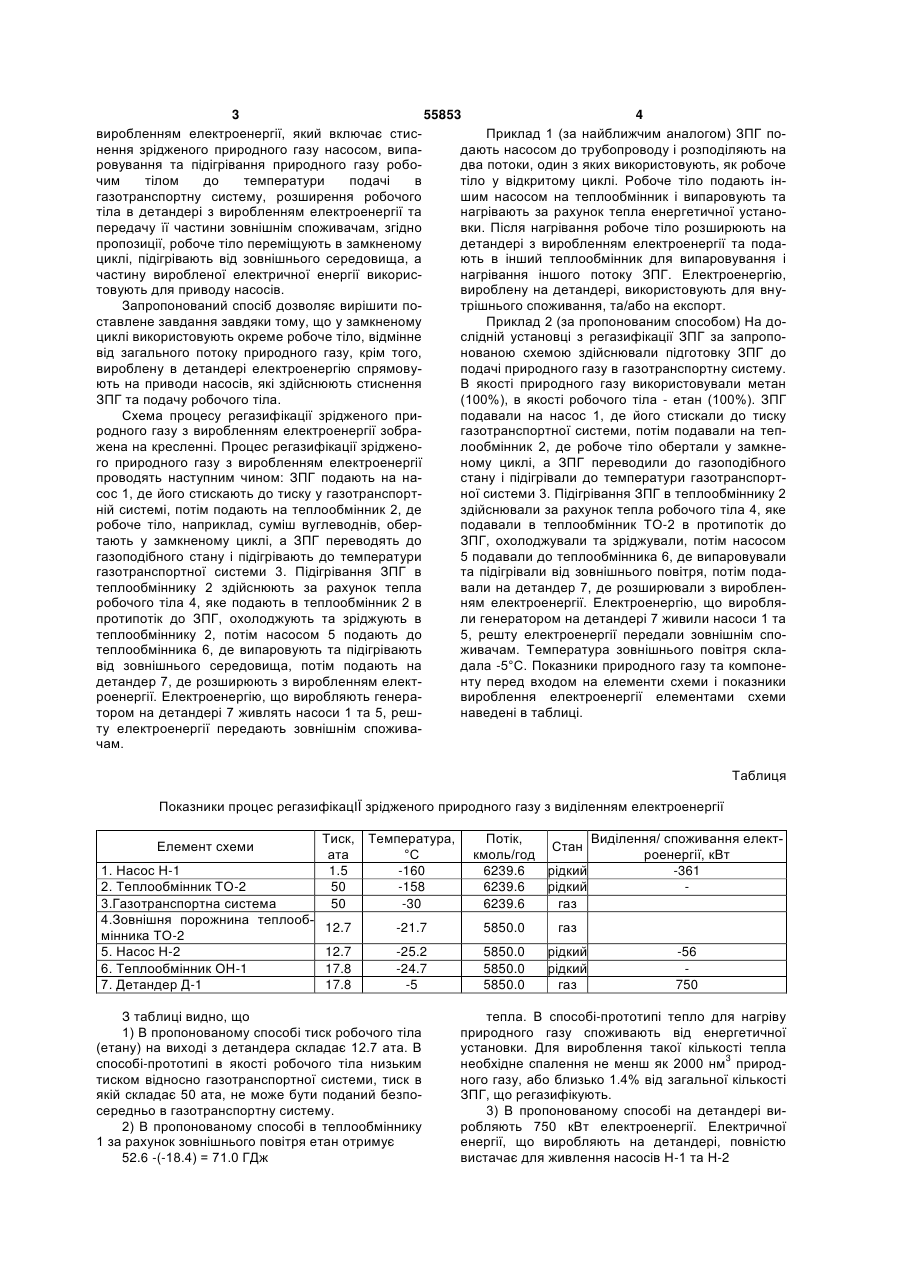

Спосіб регазифікації зрідженого природного газу з виробленням електроенергії, який включає стиснення зрідженого природного газу насосом, випаровування та підігрівання природного газу робочим тілом до температури подачі в газотранспортну систему, розширення робочого тіла в детандері з виробленням електроенергії та передачу її частини зовнішнім споживачам, який відрізняється тим, що робоче тіло переміщують в замкненому циклі, підігрівають від зовнішнього середовища, а частину виробленої електричної енергії використовують для приводу насосів. (19) (21) u201007845 (22) 23.06.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) П'ЯТНИЧКО ОЛЕКСАНДР ІВАНОВИЧ, ЖУК ГЕННАДІЙ ВІЛІОРОВИЧ, ОНОПА ЛІЛІЯ РУДОЛЬФОВНА, ЛАВРЕНЧЕНКО ГЕОРГІЙ КОСТЯНТИНОВИЧ, КРУШНЕВИЧ ТАДЕУШ КАЗИМИРОВИЧ, КУБЕНКО СТАНІСЛАВ БОРИСОВИЧ (73) ІНСТИТУТ ГАЗУ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 55853 4 виробленням електроенергії, який включає стисПриклад 1 (за найближчим аналогом) ЗПГ понення зрідженого природного газу насосом, випадають насосом до трубопроводу і розподіляють на ровування та підігрівання природного газу рободва потоки, один з яких використовують, як робоче чим тілом до температури подачі в тіло у відкритому циклі. Робоче тіло подають інгазотранспортну систему, розширення робочого шим насосом на теплообмінник і випаровують та тіла в детандері з виробленням електроенергії та нагрівають за рахунок тепла енергетичної устанопередачу її частини зовнішнім споживачам, згідно вки. Після нагрівання робоче тіло розширюють на пропозиції, робоче тіло переміщують в замкненому детандері з виробленням електроенергії та подациклі, підігрівають від зовнішнього середовища, а ють в інший теплообмінник для випаровування і частину виробленої електричної енергії викориснагрівання іншого потоку ЗПГ. Електроенергію, товують для приводу насосів. вироблену на детандері, використовують для внуЗапропонований спосіб дозволяє вирішити потрішнього споживання, та/або на експорт. ставлене завдання завдяки тому, що у замкненому Приклад 2 (за пропонованим способом) На доциклі використовують окреме робоче тіло, відмінне слідній установці з регазифікації ЗПГ за запроповід загального потоку природного газу, крім того, нованою схемою здійснювали підготовку ЗПГ до вироблену в детандері електроенергію спрямовуподачі природного газу в газотранспортну систему. ють на приводи насосів, які здійснюють стиснення В якості природного газу використовували метан ЗПГ та подачу робочого тіла. (100%), в якості робочого тіла - етан (100%). ЗПГ Схема процесу регазифікації зрідженого приподавали на насос 1, де його стискали до тиску родного газу з виробленням електроенергії зобрагазотранспортної системи, потім подавали на тепжена на кресленні. Процес регазифікації зрідженолообмінник 2, де робоче тіло обертали у замкнего природного газу з виробленням електроенергії ному циклі, а ЗПГ переводили до газоподібного проводять наступним чином: ЗПГ подають на настану і підігрівали до температури газотранспортсос 1, де його стискають до тиску у газотранспортної системи 3. Підігрівання ЗПГ в теплообміннику 2 ній системі, потім подають на теплообмінник 2, де здійснювали за рахунок тепла робочого тіла 4, яке робоче тіло, наприклад, суміш вуглеводнів, оберподавали в теплообмінник ТО-2 в протипотік до тають у замкненому циклі, а ЗПГ переводять до ЗПГ, охолоджували та зріджували, потім насосом газоподібного стану і підігрівають до температури 5 подавали до теплообмінника 6, де випаровували газотранспортної системи 3. Підігрівання ЗПГ в та підігрівали від зовнішнього повітря, потім податеплообміннику 2 здійснюють за рахунок тепла вали на детандер 7, де розширювали з виробленробочого тіла 4, яке подають в теплообмінник 2 в ням електроенергії. Електроенергію, що виробляпротипотік до ЗПГ, охолоджують та зріджують в ли генератором на детандері 7 живили насоси 1 та теплообміннику 2, потім насосом 5 подають до 5, решту електроенергії передали зовнішнім спотеплообмінника 6, де випаровують та підігрівають живачам. Температура зовнішнього повітря склавід зовнішнього середовища, потім подають на дала -5°С. Показники природного газу та компонедетандер 7, де розширюють з виробленням електнту перед входом на елементи схеми і показники роенергії. Електроенергію, що виробляють генеравироблення електроенергії елементами схеми тором на детандері 7 живлять насоси 1 та 5, решнаведені в таблиці. ту електроенергії передають зовнішнім споживачам. Таблиця Показники процес регазифікацІЇ зрідженого природного газу з виділенням електроенергії Елемент схеми 1. Насос Н-1 2. Теплообмінник ТО-2 3.Газотранспортна система 4.Зовнішня порожнина теплообмінника ТО-2 5. Насос Н-2 6. Теплообмінник ОН-1 7. Детандер Д-1 Тиск, Температура, ата °С 1.5 -160 50 -158 50 -30 Потік, Виділення/ споживання електСтан кмоль/год роенергії, кВт 6239.6 рідкий -361 6239.6 рідкий 6239.6 газ 12.7 -21.7 5850.0 газ 12.7 17.8 17.8 -25.2 -24.7 -5 5850.0 5850.0 5850.0 рідкий рідкий газ З таблиці видно, що 1) В пропонованому способі тиск робочого тіла (етану) на виході з детандера складає 12.7 ата. В способі-прототипі в якості робочого тіла низьким тиском відносно газотранспортної системи, тиск в якій складає 50 ата, не може бути поданий безпосередньо в газотранспортну систему. 2) В пропонованому способі в теплообміннику 1 за рахунок зовнішнього повітря етан отримує 52.6 -(-18.4) = 71.0 ГДж -56 750 тепла. В способі-прототипі тепло для нагріву природного газу споживають від енергетичної установки. Для вироблення такої кількості тепла необхідне спалення не менш як 2000 нм3 природного газу, або близько 1.4% від загальної кількості ЗПГ, що регазифікують. 3) В пропонованому способі на детандері виробляють 750 кВт електроенергії. Електричної енергії, що виробляють на детандері, повністю вистачає для живлення насосів Н-1 та Н-2 5 55853 6 361 кВт +56 кВт = 417 кВт. манних прототипу та має ті переваги, що забезпеРешту електроенергії чує енерго- та ресурсоекономічного постачання 750 кВт - 417 кВт = 333 кВт. газифікованого ЗПГ до газотранспортної системи, передають до загальної електромережі. В споа саме: постачання до газотранспортної системи собі-прототипі електричну енергію, що вироблявсього об'єму газу, який регазифікується з ЗПГ; ється детандером, використовують для внутрішвикористання тепла зовнішнього середовища для нього використання, та/або на експорт. підігрівання робочого тіла; живлення насосів від Таким чином, запропонований спосіб регазиелектроенергії, що виробляється на детандері. фікації зрідженого природного газу з виробленням електроенергії позбавлений від недоліків прита Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for re-gasification of liquefied natural gas with production of electric energy
Автори англійськоюPiatnychko Oleksandr Ivanovych, Zhuk Hennadii Viliorovych, Onopa Lilia Rudolfivna, Lavrenchenko Heorhii Kostiantynovych, Krushnevych Tadeush Kazymyrovych, Kubenko Stanislav Borysovych
Назва патенту російськоюСпособ регазификации сжиженного природного газа с выработкой электроэнергии
Автори російськоюПятниченко Александр Иванович, Жук Геннадий Вилиорович, Онопа Лилия Рудольфовна, Лавренченко Георгий Константинович, Крушневич Тадеуш Казимирович, Кубенко Станислав Борисович
МПК / Мітки
МПК: F17C 9/00, F17C 7/00, F25B 9/06
Мітки: природного, електроенергії, зрідженого, виробленням, газу, регазифікації, спосіб
