Енергозберігаюча конструкція балконної плити у будівлях з монолітним перекриттям
Номер патенту: 56256
Опубліковано: 10.01.2011
Автори: Сергейчук Олег Васильович, Злоба Віктор Валерійович, Штокерт Михайло Олександрович
Формула / Реферат
Балконна плита, що містить замкнутий просторовий каркас з верхньою, нижньою робочою та поперечною арматурою, закладними деталями, яка відрізняється тим, що по довжині плити виконані отвори на всю її товщину та заповнені ефективним теплоізоляційним матеріалом.
Текст

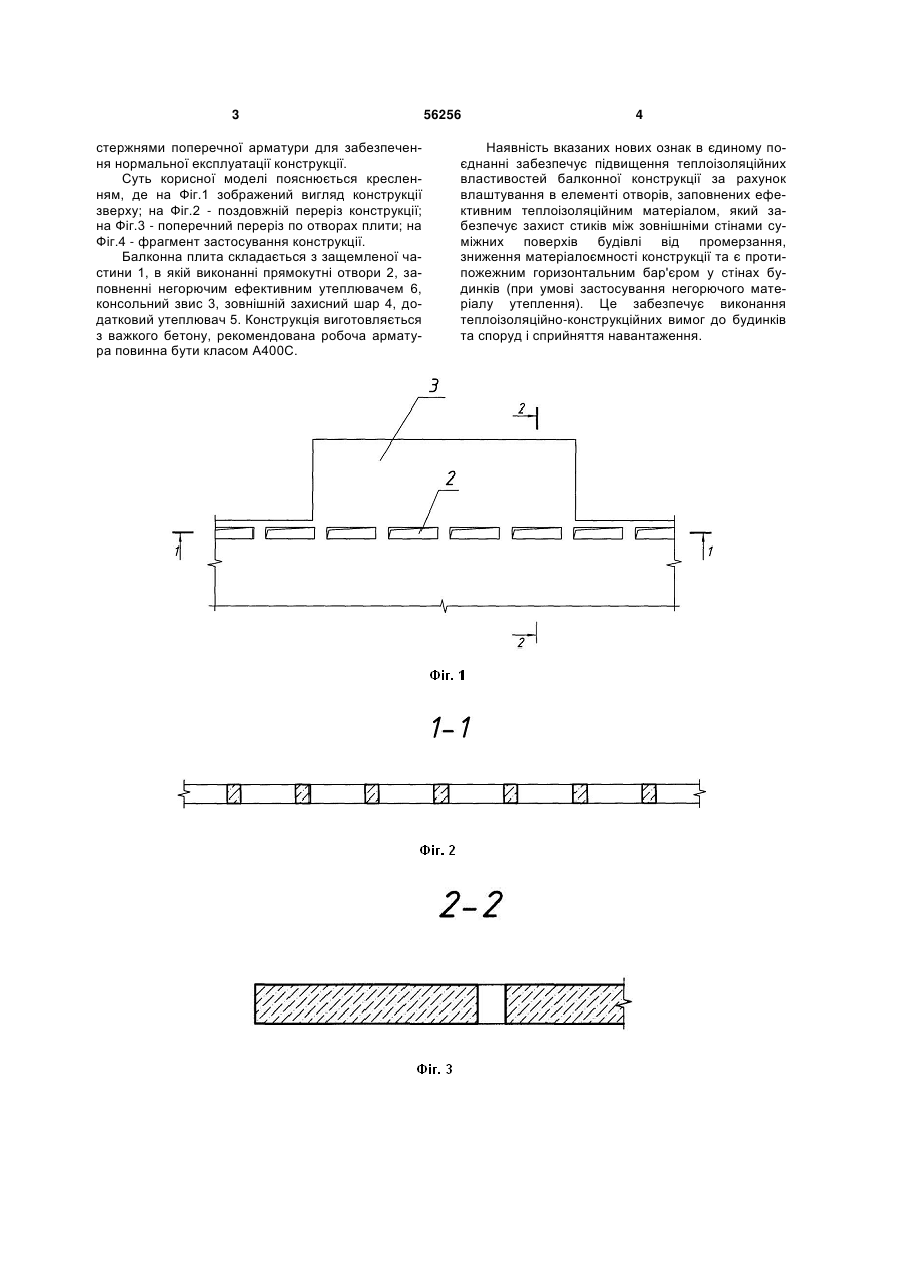

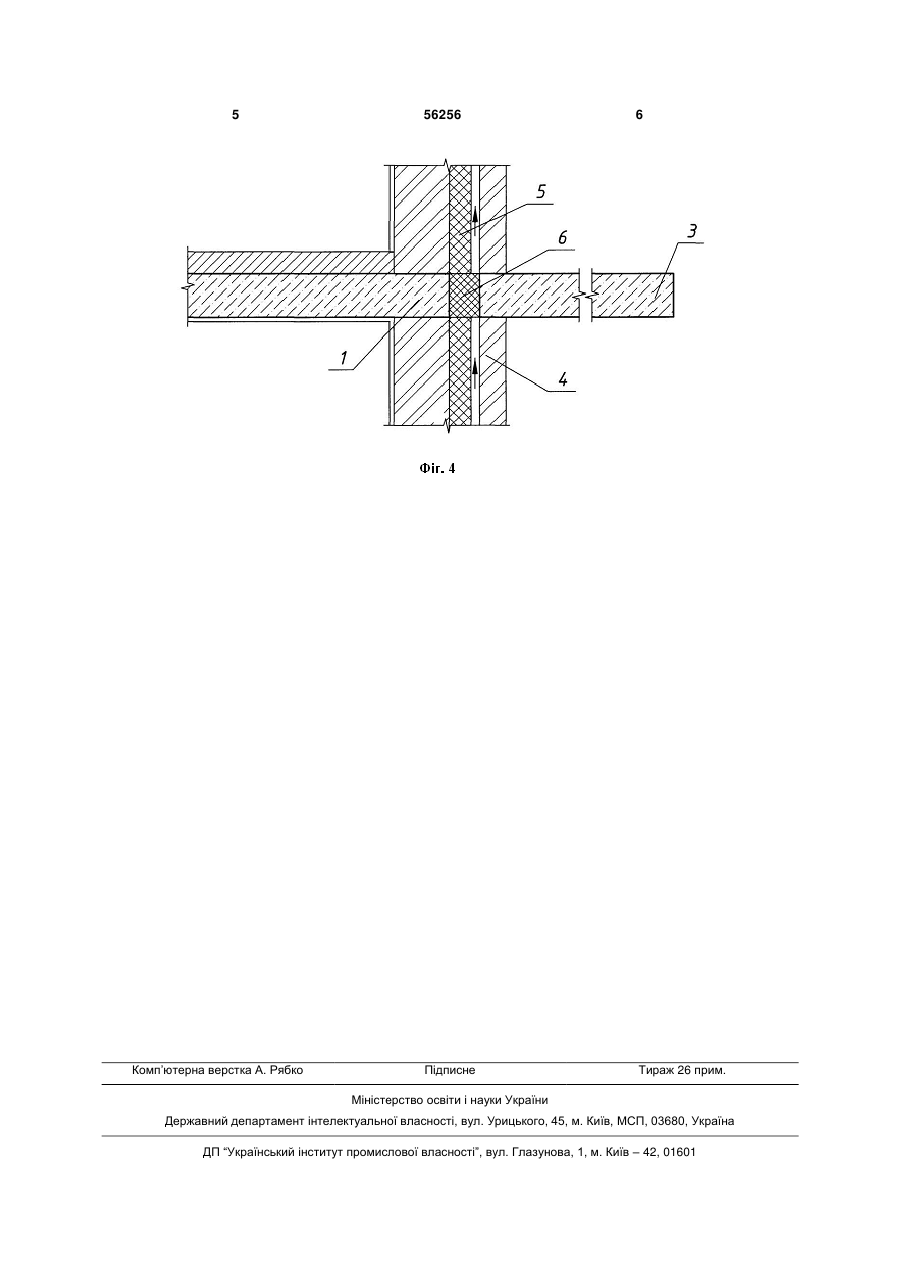

Балконна плита, що містить замкнутий просторовий каркас з верхньою, нижньою робочою та поперечною арматурою, закладними деталями, яка відрізняється тим, що по довжині плити виконані отвори на всю її товщину та заповнені ефективним теплоізоляційним матеріалом. (19) (21) u201006920 (22) 04.06.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) СЕРГЕЙЧУК ОЛЕГ ВАСИЛЬОВИЧ, ЗЛОБА ВІКТОР ВАЛЕРІЙОВИЧ, ШТОКЕРТ МИХАЙЛО ОЛЕКСАНДРОВИЧ 3 стержнями поперечної арматури для забезпечення нормальної експлуатації конструкції. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображений вигляд конструкції зверху; на Фіг.2 - поздовжній переріз конструкції; на Фіг.3 - поперечний переріз по отворах плити; на Фіг.4 - фрагмент застосування конструкції. Балконна плита складається з защемленої частини 1, в якій виконанні прямокутні отвори 2, заповненні негорючим ефективним утеплювачем 6, консольний звис 3, зовнішній захисний шар 4, додатковий утеплювач 5. Конструкція виготовляється з важкого бетону, рекомендована робоча арматура повинна бути класом А400С. 56256 4 Наявність вказаних нових ознак в єдиному поєднанні забезпечує підвищення теплоізоляційних властивостей балконної конструкції за рахунок влаштування в елементі отворів, заповнених ефективним теплоізоляційним матеріалом, який забезпечує захист стиків між зовнішніми стінами суміжних поверхів будівлі від промерзання, зниження матеріалоємності конструкції та є протипожежним горизонтальним бар'єром у стінах будинків (при умові застосування негорючого матеріалу утеплення). Це забезпечує виконання теплоізоляційно-конструкційних вимог до будинків та споруд і сприйняття навантаження. 5 Комп’ютерна верстка А. Рябко 56256 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEnergy-saving construction of balcony slab in buildings with monolithic flooring
Автори англійськоюSerheichuk Oleh Vasyliovych, Zloba Viktor Valeriiovych, Shtokert Mykhailo Oleksandrovych
Назва патенту російськоюЭнергосберегающая конструкция балконой плиты в зданиях с монолитным перекрытием
Автори російськоюСергейчук Олег Васильевич, Злоба Виктор Валериевич, Штокерт Михаил Александрович
МПК / Мітки
МПК: E04B 1/16
Мітки: конструкція, перекриттям, монолітним, енергозберігаюча, будівлях, балконної, плити
