Спосіб одержання газоподібного триоксиду сірки з елементарної сірки

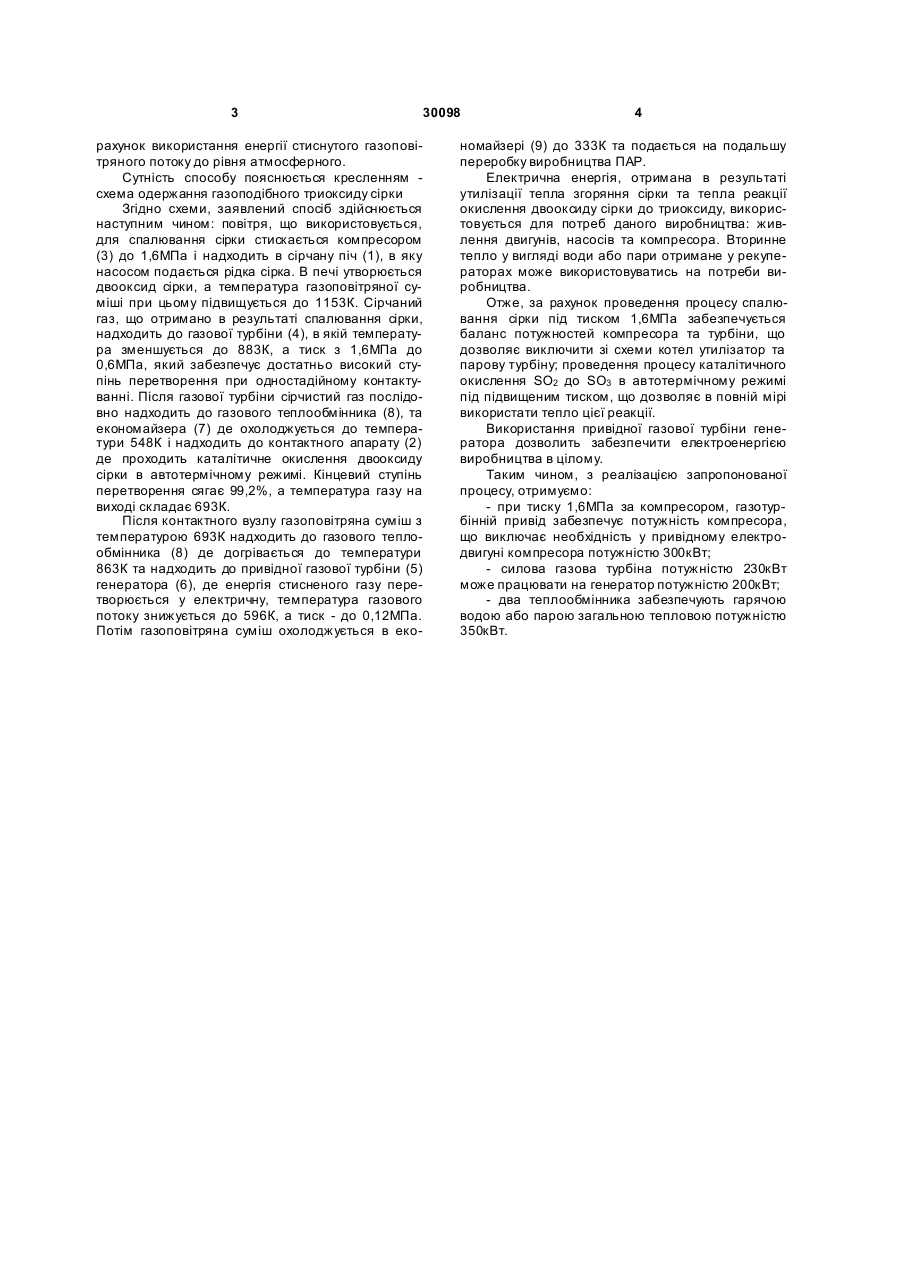

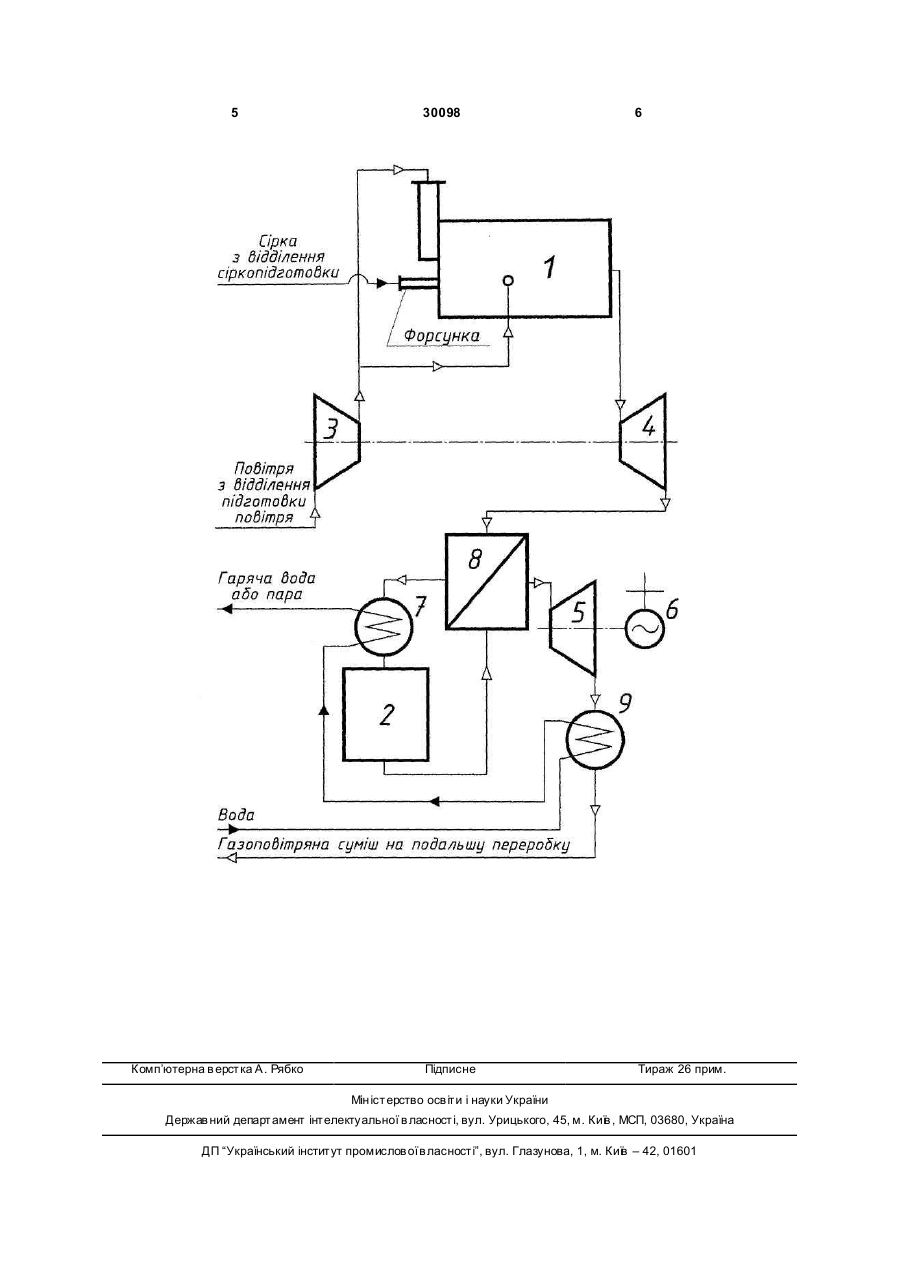

Спосіб одержання газоподібного триоксиду сірки з елементарної сірки, що включає стискання 3 30098 рахунок використання енергії стиснутого газоповітряного потоку до рівня атмосферного. Сутність способу пояснюється кресленням схема одержання газоподібного триоксиду сірки Згідно схеми, заявлений спосіб здійснюється наступним чином: повітря, що використовується, для спалювання сірки стискається компресором (3) до 1,6МПа і надходить в сірчану піч (1), в яку насосом подається рідка сірка. В печі утворюється двооксид сірки, а температура газоповітряної суміші при цьому підвищується до 1153К. Сірчаний газ, що отримано в результаті спалювання сірки, надходить до газової турбіни (4), в якій температура зменшується до 883К, а тиск з 1,6МПа до 0,6МПа, який забезпечує достатньо високий ступінь перетворення при одностадійному контактуванні. Після газової турбіни сірчистий газ послідовно надходить до газового теплообмінника (8), та економайзера (7) де охолоджується до температури 548К і надходить до контактного апарату (2) де проходить каталітичне окислення двооксиду сірки в автотермічному режимі. Кінцевий ступінь перетворення сягає 99,2%, а температура газу на виході складає 693К. Після контактного вузлу газоповітряна суміш з температурою 693К надходить до газового теплообмінника (8) де догрівається до температури 863К та надходить до привідної газової турбіни (5) генератора (6), де енергія стисненого газу перетворюється у електричну, температура газового потоку знижується до 596К, а тиск - до 0,12МПа. Потім газоповітряна суміш охолоджується в еко 4 номайзері (9) до 333К та подається на подальшу переробку виробництва ПАР. Електрична енергія, отримана в результаті утилізації тепла згоряння сірки та тепла реакції окислення двооксиду сірки до триоксиду, використовується для потреб даного виробництва: живлення двигунів, насосів та компресора. Вторинне тепло у вигляді води або пари отримане у рекуператорах може використовуватись на потреби виробництва. Отже, за рахунок проведення процесу спалювання сірки під тиском 1,6МПа забезпечується баланс потужностей компресора та турбіни, що дозволяє виключити зі схеми котел утилізатор та парову турбіну; проведення процесу каталітичного окислення SO2 до SO3 в автотермічному режимі під підвищеним тиском, що дозволяє в повній мірі використати тепло цієї реакції. Використання привідної газової турбіни генератора дозволить забезпечити електроенергією виробництва в цілому. Таким чином, з реалізацією запропонованої процесу, отримуємо: - при тиску 1,6МПа за компресором, газотурбінній привід забезпечує потужність компресора, що виключає необхідність у привідному електродвигуні компресора потужністю 300кВт; - силова газова турбіна потужністю 230кВт може працювати на генератор потужністю 200кВт; - два теплообмінника забезпечують гарячою водою або парою загальною тепловою потужністю 350кВт. 5 Комп’ютерна в ерстка А. Рябко 30098 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
