Енергозберігаючий консольний пояс

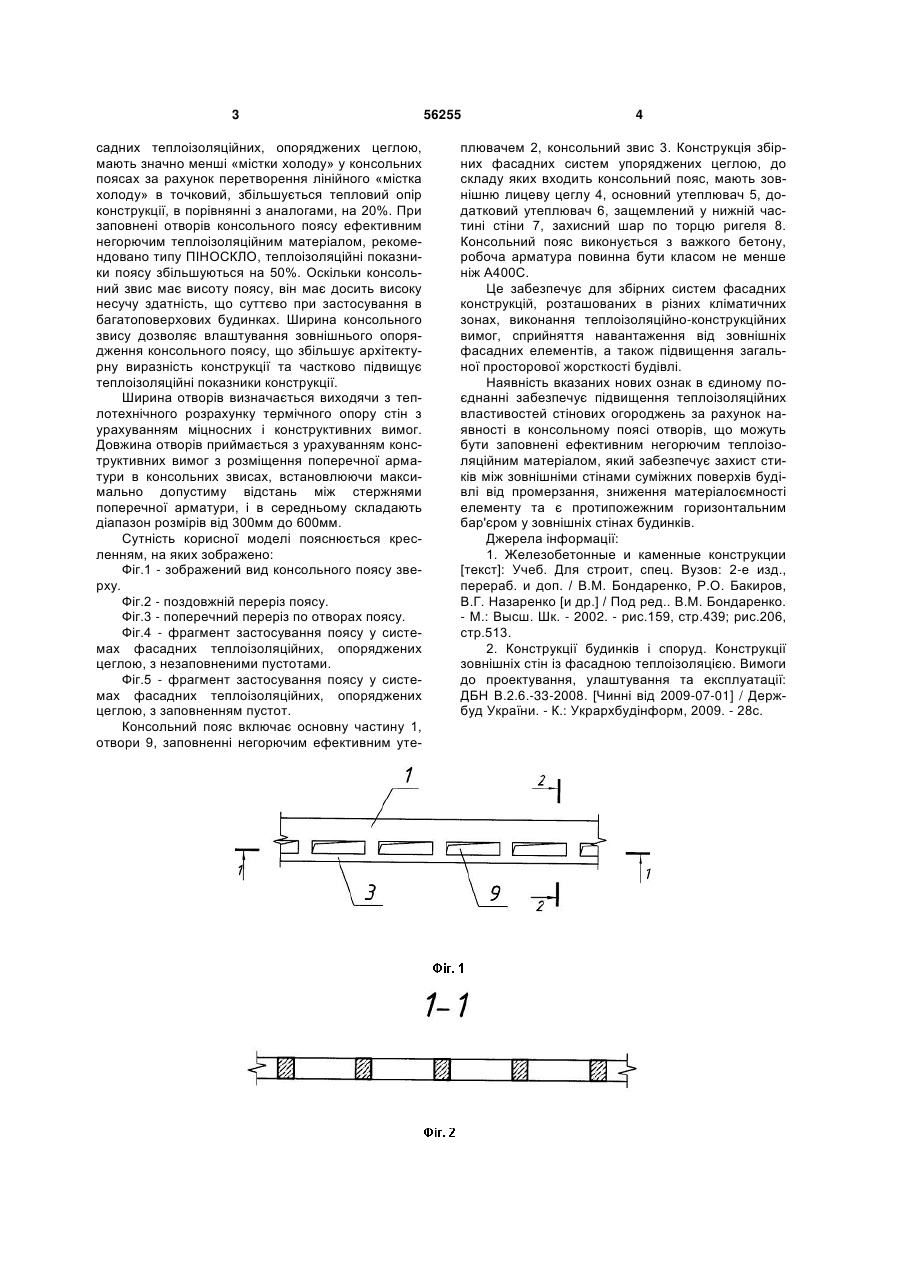

1. Консольний пояс, що містить замкнутий просторовий каркас, який повторює в перерізі його форму, а також закладні деталі в зонах спирання 3 садних теплоізоляційних, опоряджених цеглою, мають значно менші «містки холоду» у консольних поясах за рахунок перетворення лінійного «містка холоду» в точковий, збільшується тепловий опір конструкції, в порівнянні з аналогами, на 20%. При заповнені отворів консольного поясу ефективним негорючим теплоізоляційним матеріалом, рекомендовано типу ПІНОСКЛО, теплоізоляційні показники поясу збільшуються на 50%. Оскільки консольний звис має висоту поясу, він має досить високу несучу здатність, що суттєво при застосування в багатоповерхових будинках. Ширина консольного звису дозволяє влаштування зовнішнього опорядження консольного поясу, що збільшує архітектурну виразність конструкції та частково підвищує теплоізоляційні показники конструкції. Ширина отворів визначається виходячи з теплотехнічного розрахунку термічного опору стін з урахуванням міцносних і конструктивних вимог. Довжина отворів приймається з урахуванням конструктивних вимог з розміщення поперечної арматури в консольних звисах, встановлюючи максимально допустиму відстань між стержнями поперечної арматури, і в середньому складають діапазон розмірів від 300мм до 600мм. Сутність корисної моделі пояснюється кресленням, на яких зображено: Фіг.1 - зображений вид консольного поясу зверху. Фіг.2 - поздовжній переріз поясу. Фіг.3 - поперечний переріз по отворах поясу. Фіг.4 - фрагмент застосування поясу у системах фасадних теплоізоляційних, опоряджених цеглою, з незаповненими пустотами. Фіг.5 - фрагмент застосування поясу у системах фасадних теплоізоляційних, опоряджених цеглою, з заповненням пустот. Консольний пояс включає основну частину 1, отвори 9, заповненні негорючим ефективним уте 56255 4 плювачем 2, консольний звис 3. Конструкція збірних фасадних систем упоряджених цеглою, до складу яких входить консольний пояс, мають зовнішню лицеву цеглу 4, основний утеплювач 5, додатковий утеплювач 6, защемлений у нижній частині стіни 7, захисний шар по торцю ригеля 8. Консольний пояс виконується з важкого бетону, робоча арматура повинна бути класом не менше ніж А400С. Це забезпечує для збірних систем фасадних конструкцій, розташованих в різних кліматичних зонах, виконання теплоізоляційно-конструкційних вимог, сприйняття навантаження від зовнішніх фасадних елементів, а також підвищення загальної просторової жорсткості будівлі. Наявність вказаних нових ознак в єдиному поєднанні забезпечує підвищення теплоізоляційних властивостей стінових огороджень за рахунок наявності в консольному поясі отворів, що можуть бути заповнені ефективним негорючим теплоізоляційним матеріалом, який забезпечує захист стиків між зовнішніми стінами суміжних поверхів будівлі від промерзання, зниження матеріалоємності елементу та є протипожежним горизонтальним бар'єром у зовнішніх стінах будинків. Джерела інформації: 1. Железобетонные и каменные конструкции [текст]: Учеб. Для строит, спец. Вузов: 2-е изд., перераб. и доп. / В.М. Бондаренко, P.O. Бакиров, В.Г. Назаренко [и др.] / Под ред.. В.М. Бондаренко. - М.: Высш. Шк. - 2002. - рис.159, стр.439; рис.206, стр.513. 2. Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією. Вимоги до проектування, улаштування та експлуатації: ДБН В.2.6.-33-2008. [Чинні від 2009-07-01] / Держбуд України. - К.: Укрархбудінформ, 2009. - 28с. 5 Комп’ютерна верстка А. Рябко 56255 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
