Насосна установка для підйому води із глибин і подачі її на поливання в колективних та індивідуальних господарствах

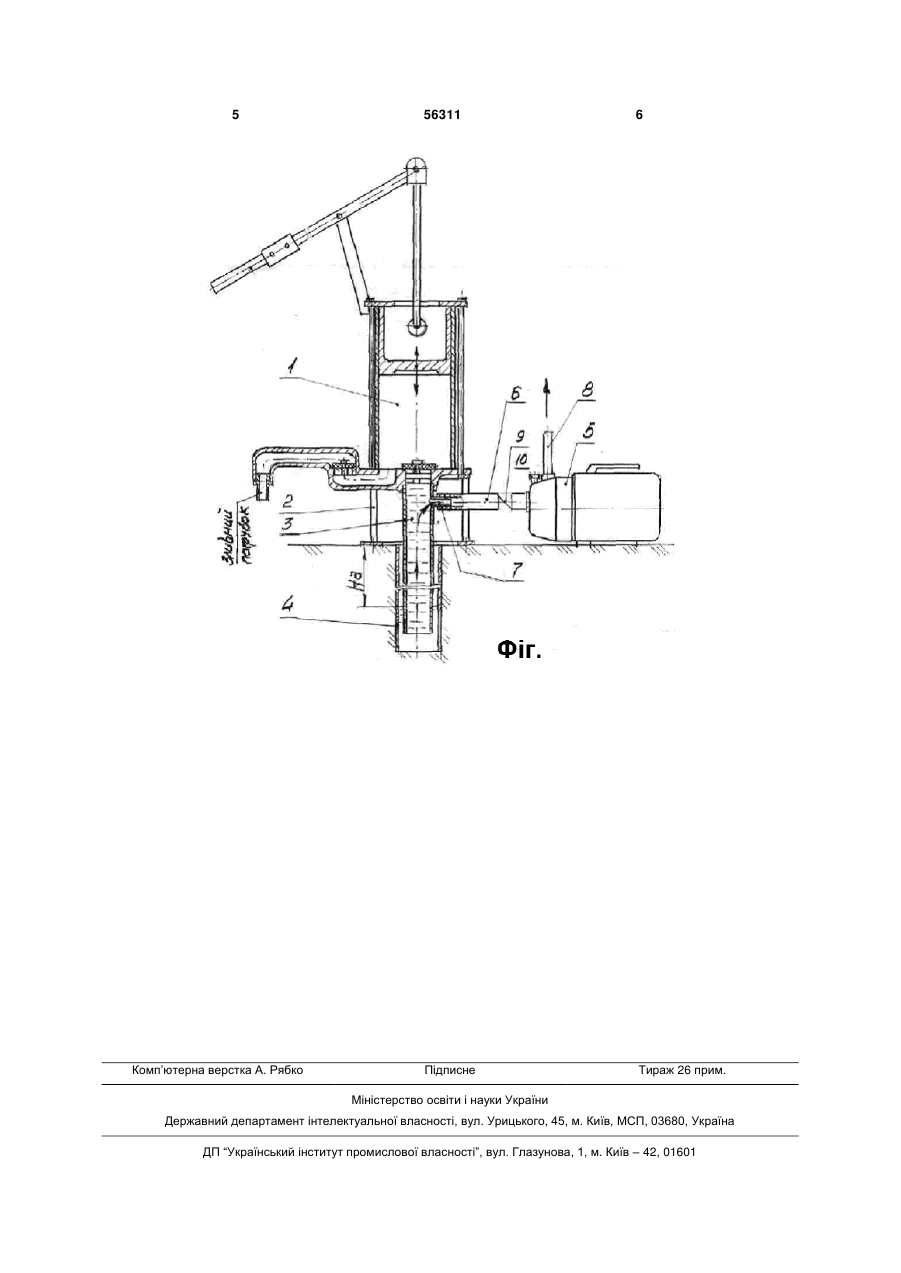

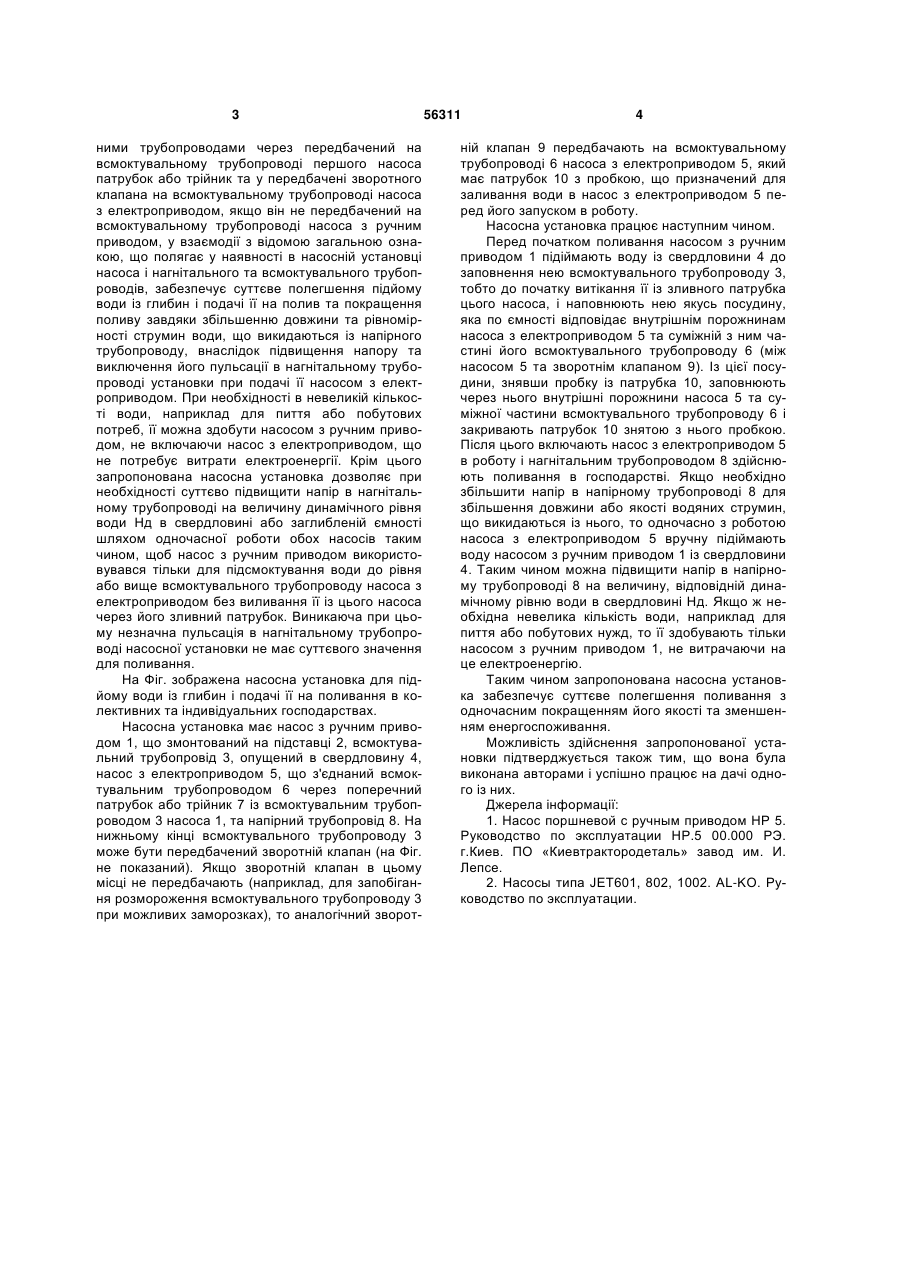

1. Насосна установка для підйому води із глибин і подачі її на поливання в колективних та індивідуальних господарствах, що має насос і нагнітальний та всмоктувальний трубопроводи, яка від 3 ними трубопроводами через передбачений на всмоктувальному трубопроводі першого насоса патрубок або трійник та у передбачені зворотного клапана на всмоктувальному трубопроводі насоса з електроприводом, якщо він не передбачений на всмоктувальному трубопроводі насоса з ручним приводом, у взаємодії з відомою загальною ознакою, що полягає у наявності в насосній установці насоса і нагнітального та всмоктувального трубопроводів, забезпечує суттєве полегшення підйому води із глибин і подачі її на полив та покращення поливу завдяки збільшенню довжини та рівномірності струмин води, що викидаються із напірного трубопроводу, внаслідок підвищення напору та виключення його пульсації в нагнітальному трубопроводі установки при подачі її насосом з електроприводом. При необхідності в невеликій кількості води, наприклад для пиття або побутових потреб, її можна здобути насосом з ручним приводом, не включаючи насос з електроприводом, що не потребує витрати електроенергії. Крім цього запропонована насосна установка дозволяє при необхідності суттєво підвищити напір в нагнітальному трубопроводі на величину динамічного рівня води Нд в свердловині або заглибленій ємності шляхом одночасної роботи обох насосів таким чином, щоб насос з ручним приводом використовувався тільки для підсмоктування води до рівня або вище всмоктувального трубопроводу насоса з електроприводом без виливання її із цього насоса через його зливний патрубок. Виникаюча при цьому незначна пульсація в нагнітальному трубопроводі насосної установки не має суттєвого значення для поливання. На Фіг. зображена насосна установка для підйому води із глибин і подачі її на поливання в колективних та індивідуальних господарствах. Насосна установка має насос з ручним приводом 1, що змонтований на підставці 2, всмоктувальний трубопровід 3, опущений в свердловину 4, насос з електроприводом 5, що з'єднаний всмоктувальним трубопроводом 6 через поперечний патрубок або трійник 7 із всмоктувальним трубопроводом 3 насоса 1, та напірний трубопровід 8. На нижньому кінці всмоктувального трубопроводу 3 може бути передбачений зворотній клапан (на Фіг. не показаний). Якщо зворотній клапан в цьому місці не передбачають (наприклад, для запобігання розмороження всмоктувального трубопроводу 3 при можливих заморозках), то аналогічний зворот 56311 4 ній клапан 9 передбачають на всмоктувальному трубопроводі 6 насоса з електроприводом 5, який має патрубок 10 з пробкою, що призначений для заливання води в насос з електроприводом 5 перед його запуском в роботу. Насосна установка працює наступним чином. Перед початком поливання насосом з ручним приводом 1 підіймають воду із свердловини 4 до заповнення нею всмоктувального трубопроводу 3, тобто до початку витікання її із зливного патрубка цього насоса, і наповнюють нею якусь посудину, яка по ємності відповідає внутрішнім порожнинам насоса з електроприводом 5 та суміжній з ним частині його всмоктувального трубопроводу 6 (між насосом 5 та зворотнім клапаном 9). Із цієї посудини, знявши пробку із патрубка 10, заповнюють через нього внутрішні порожнини насоса 5 та суміжної частини всмоктувального трубопроводу 6 і закривають патрубок 10 знятою з нього пробкою. Після цього включають насос з електроприводом 5 в роботу і нагнітальним трубопроводом 8 здійснюють поливання в господарстві. Якщо необхідно збільшити напір в напірному трубопроводі 8 для збільшення довжини або якості водяних струмин, що викидаються із нього, то одночасно з роботою насоса з електроприводом 5 вручну підіймають воду насосом з ручним приводом 1 із свердловини 4. Таким чином можна підвищити напір в напірному трубопроводі 8 на величину, відповідній динамічному рівню води в свердловині Нд. Якщо ж необхідна невелика кількість води, наприклад для пиття або побутових нужд, то її здобувають тільки насосом з ручним приводом 1, не витрачаючи на це електроенергію. Таким чином запропонована насосна установка забезпечує суттєве полегшення поливання з одночасним покращенням його якості та зменшенням енергоспоживання. Можливість здійснення запропонованої установки підтверджується також тим, що вона була виконана авторами і успішно працює на дачі одного із них. Джерела інформації: 1. Насос поршневой с ручным приводом HP 5. Руководство по эксплуатации НР.5 00.000 РЭ. г.Киев. ПО «Киевтрактородеталь» завод им. И. Лепсе. 2. Насосы типа JET601, 802, 1002. AL-KO. Руководство по эксплуатации. 5 Комп’ютерна верстка А. Рябко 56311 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
