Вимикач навантаження
Номер патенту: 583
Опубліковано: 16.10.2000
Автори: Павлючук Олександр Володимирович, Андрійчук Павло Денисович, Луковець Віктор Антонович
Формула / Реферат
1. Вимикач навантаження, що мае раму, вал, привід, головні та дугогасильні контакти, дугогасильну камеру, заземлювач з його приводом, причому дугогасильні рухомі контакти за допомогою осі з'єднані з ізоляційною тягою, який відрізняється тим, що на торці вала вимикача шарнірно встановлений привід заземлювача виконаний у вигляді диска з ручкою.
2. Вимикач за п.1, який відрізняється тим, що в рамі установлений гвинт, який блокує взаємне положення вимикача і заземлювача.
3. Вимикач за п.1, який відрізняється тим, що привід заземлювача має пластину з отвором для додаткового блокування заземлювача висячим замком через фіксатор, встановлений на вказаному диску.
4. Вимикач за п.1, який відрізняється тим, що дугогасильні рухомі контакти в місці з'єднання з віссю ізоляційної тяги мають овальний отвір для забезпечення необхідної різночасності увімкнення і вимкнення головних та дугогасильних контактів.
Текст

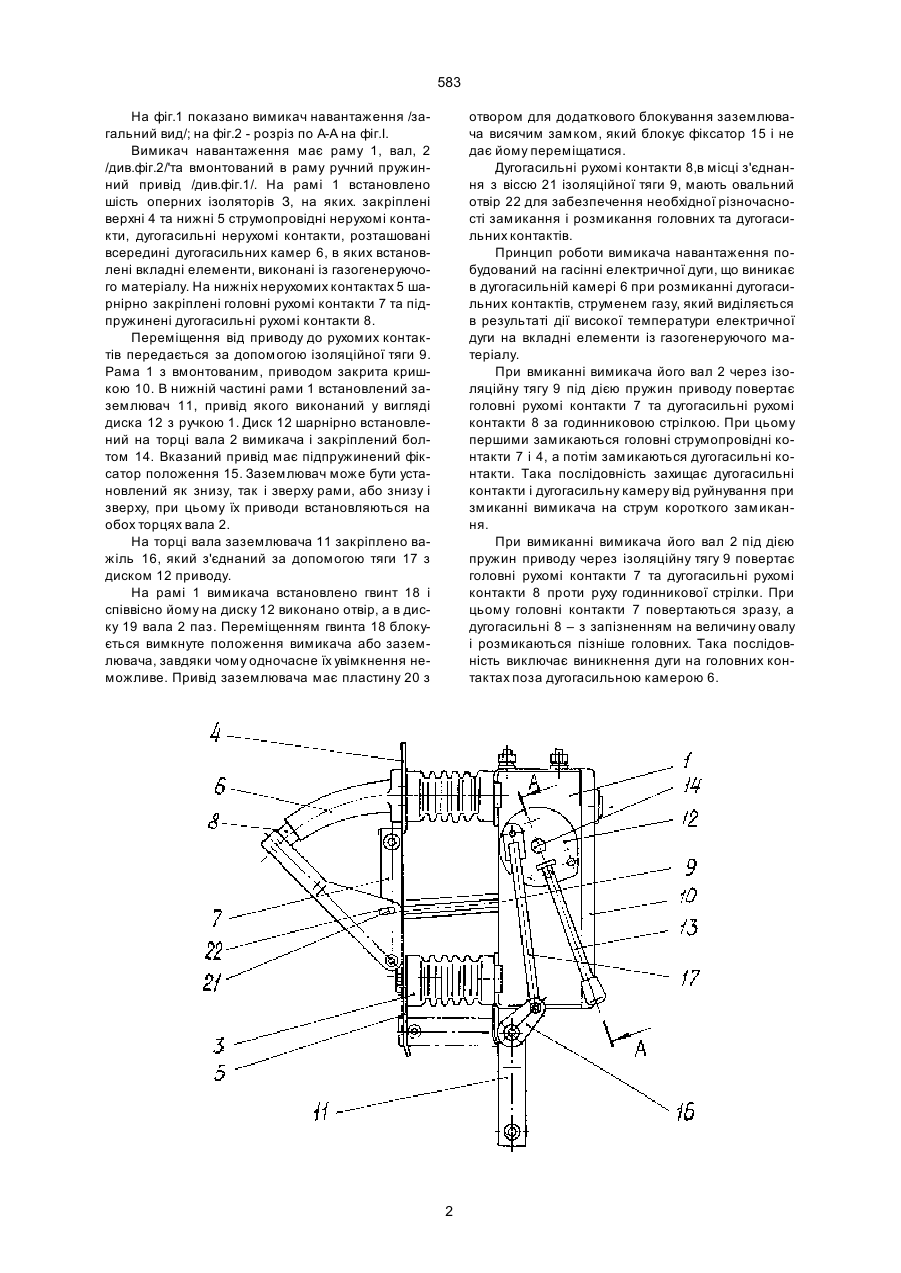

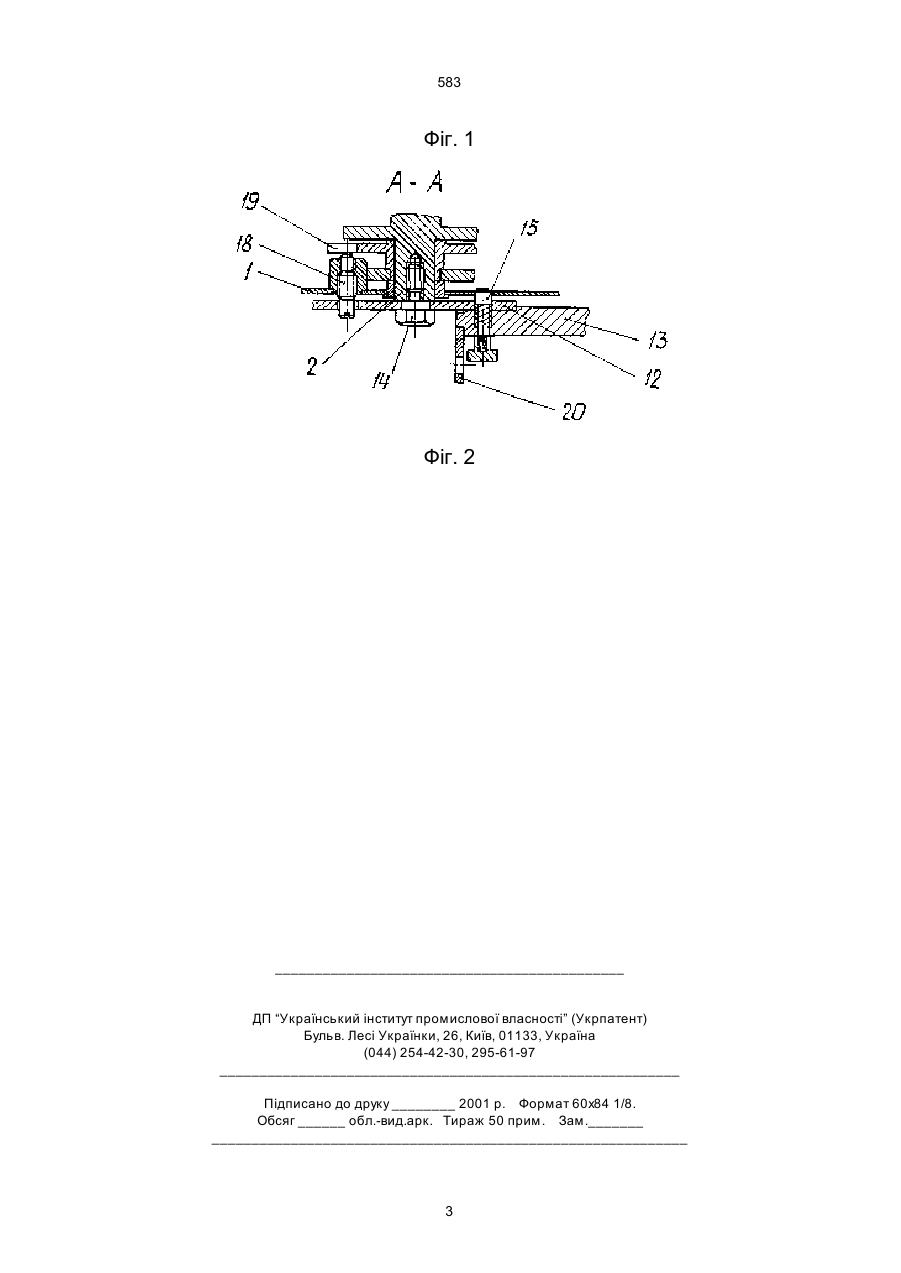

1. Вимикач навантаження, що має раму, вал, привід, головні та дугогасильні контакти, дугогасильну камеру, заземлювач з його приводом, причому дугогасильні рухомі контакти за допомогою осі з’єднані з ізоляційною тягою, який відрізняється 583 На фіг.1 показано вимикач навантаження /загальний вид/; на фіг.2 - розріз по А-А на фіг.І. Вимикач навантаження має раму 1, вал, 2 /див.фіг.2/'та вмонтований в раму ручний пружинний привід /див.фіг.1/. На рамі 1 встановлено шість оперних ізоляторів З, на яких. закріплені верхні 4 та нижні 5 струмопровідні нерухомі контакти, дугогасильні нерухомі контакти, розташовані всередині дугогасильних камер 6, в яких встановлені вкладні елементи, виконані із газогенеруючого матеріалу. На нижніх нерухомих контактах 5 шарнірно закріплені головні рухомі контакти 7 та підпружинені дугогасильні рухомі контакти 8. Переміщення від приводу до рухомих контактів передається за допомогою ізоляційної тяги 9. Рама 1 з вмонтованим, приводом закрита кришкою 10. В нижній частині рами 1 встановлений заземлювач 11, привід якого виконаний у вигляді диска 12 з ручкою 1. Диск 12 шарнірно встановлений на торці вала 2 вимикача і закріплений болтом 14. Вказаний привід має підпружинений фіксатор положення 15. Заземлювач може бути установлений як знизу, так і зверху рами, або знизу і зверху, при цьому їх приводи встановляються на обох торцях вала 2. На торці вала заземлювача 11 закріплено важіль 16, який з'єднаний за допомогою тяги 17 з диском 12 приводу. На рамі 1 вимикача встановлено гвинт 18 і співвісно йому на диску 12 виконано отвір, а в диску 19 вала 2 паз. Переміщенням гвинта 18 блокується вимкнуте положення вимикача або заземлювача, завдяки чому одночасне їх увімкнення неможливе. Привід заземлювача має пластину 20 з отвором для додаткового блокування заземлювача висячим замком, який блокує фіксатор 15 і не дає йому переміщатися. Дугогасильні рухомі контакти 8,в місці з'єднання з віссю 21 ізоляційної тяги 9, мають овальний отвір 22 для забезпечення необхідної різночасності замикання і розмикання головних та дугогасильних контактів. Принцип роботи вимикача навантаження побудований на гасінні електричної дуги, що виникає в дугогасильній камері 6 при розмиканні дугогасильних контактів, струменем газу, який виділяється в результаті дії високої температури електричної дуги на вкладні елементи із газогенеруючого матеріалу. При вмиканні вимикача його вал 2 через ізоляційну тягу 9 під дією пружин приводу повертає головні рухомі контакти 7 та дугогасильні рухомі контакти 8 за годинниковою стрілкою. При цьому першими замикаються головні струмопровідні контакти 7 і 4, а потім замикаються дугогасильні контакти. Така послідовність захищає дугогасильні контакти і дугогасильну камеру від руйнування при змиканні вимикача на струм короткого замикання. При вимиканні вимикача його вал 2 під дією пружин приводу через ізоляційну тягу 9 повертає головні рухомі контакти 7 та дугогасильні рухомі контакти 8 проти руху годинникової стрілки. При цьому головні контакти 7 повертаються зразу, а дугогасильні 8 – з запізненням на величину овалу і розмикаються пізніше головних. Така послідовність виключає виникнення дуги на головних контактах поза дугогасильною камерою 6. 2 583 Фіг. 1 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ 3 583 УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюLoad-break switch
Автори англійськоюAndriichuk Pavlo Denysovych, Lukovets Viktor Antonovych, Pavliuchuk Oleksandr Volodymyrovych
Назва патенту російськоюВыключатель нагрузки
Автори російськоюАндрийчук Павел Денисович, Луковец Виктор Антонович, Павлючук Александр Владимирович
МПК / Мітки
МПК: H01H 33/70, H01H 33/00
Мітки: вимикач, навантаження
