Гідравлічний висівний апарат

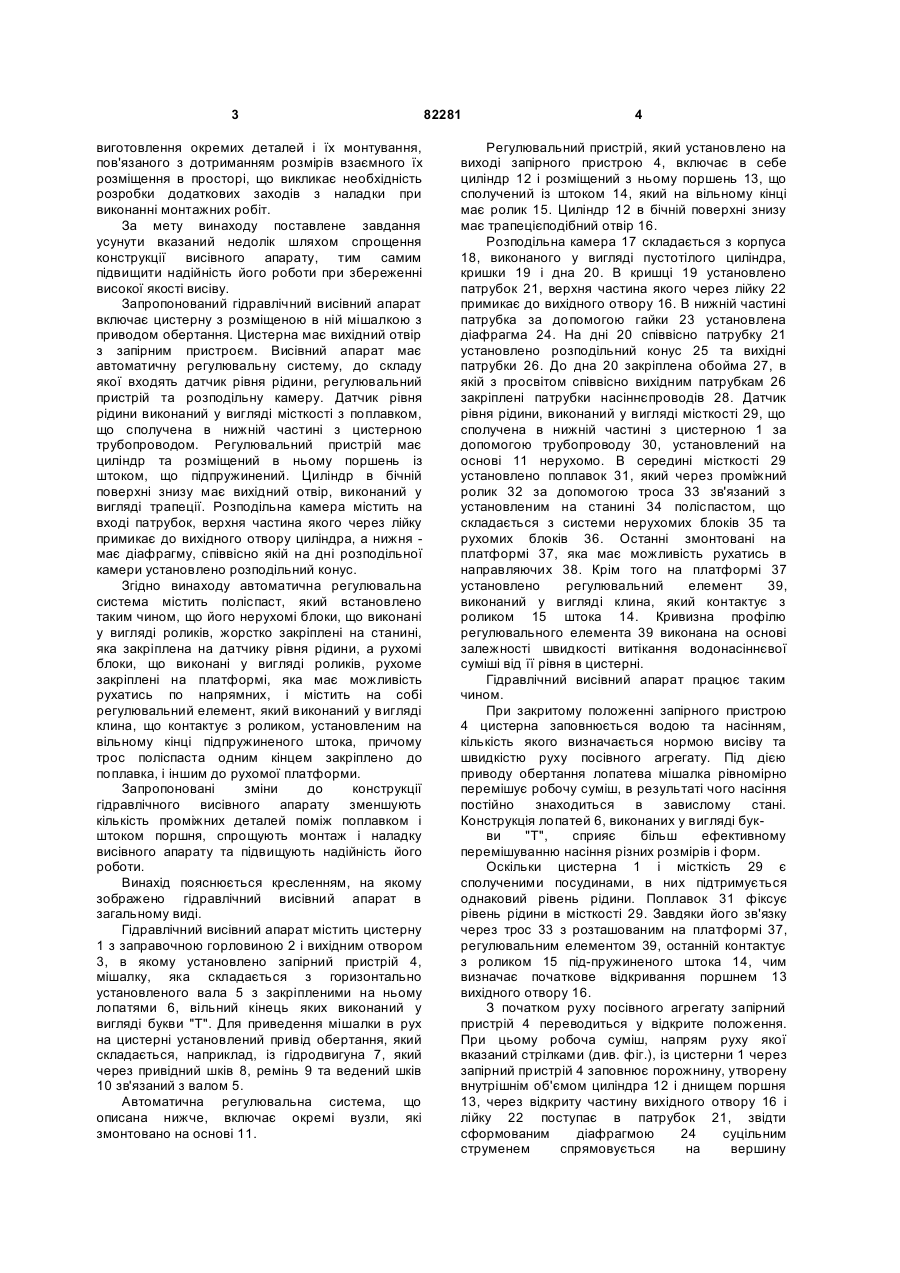

Гідравлічний висівний апарат, що включає цистерну з розміщеною в ній мішалкою з приводом обертання, яка має вихідний отвір, обладнаний запірним пристроєм, автоматичну регулювальну C2 2 (19) 1 3 виготовлення окремих деталей і їх монтування, пов'язаного з дотриманням розмірів взаємного їх розміщення в просторі, що викликає необхідність розробки додаткових заходів з наладки при виконанні монтажних робіт. За мету винаходу поставлене завдання усунути вказаний недолік шляхом спрощення конструкції висівного апарату, тим самим підвищити надійність його роботи при збереженні високої якості висіву. Запропонований гідравлічний висівний апарат включає цистерну з розміщеною в ній мішалкою з приводом обертання. Цистерна має вихідний отвір з запірним пристроєм. Висівний апарат має автоматичну регулювальну систему, до складу якої входять датчик рівня рідини, регулювальний пристрій та розподільну камеру. Датчик рівня рідини виконаний у вигляді місткості з поплавком, що сполучена в нижній частині з цистерною трубопроводом. Регулювальний пристрій має циліндр та розміщений в ньому поршень із штоком, що підпружинений. Циліндр в бічній поверхні знизу має вихідний отвір, виконаний у вигляді трапеції. Розподільна камера містить на вході патрубок, верхня частина якого через лійку примикає до вихідного отвору циліндра, а нижня має діафрагму, співвісно якій на дні розподільної камери установлено розподільний конус. Згідно винаходу автоматична регулювальна система містить поліспаст, який встановлено таким чином, що його нерухомі блоки, що виконані у вигляді роликів, жорстко закріплені на станині, яка закріплена на датчику рівня рідини, а рухомі блоки, що виконані у вигляді роликів, рухоме закріплені на платформі, яка має можливість рухатись по напрямних, і містить на собі регулювальний елемент, який виконаний у вигляді клина, що контактує з роликом, установленим на вільному кінці підпружиненого штока, причому трос поліспаста одним кінцем закріплено до поплавка, і іншим до рухомої платформи. Запропоновані зміни до конструкції гідравлічного висівного апарату зменшують кількість проміжних деталей поміж поплавком і штоком поршня, спрощують монтаж і наладку висівного апарату та підвищують надійність його роботи. Винахід пояснюється кресленням, на якому зображено гідравлічний висівний апарат в загальному виді. Гідравлічний висівний апарат містить цистерну 1 з заправочною горловиною 2 і вихідним отвором 3, в якому установлено запірний пристрій 4, мішалку, яка складається з горизонтально установленого вала 5 з закріпленими на ньому лопатями 6, вільний кінець яких виконаний у вигляді букви "Т". Для приведення мішалки в рух на цистерні установлений привід обертання, який складається, наприклад, із гідродвигуна 7, який через привідний шків 8, ремінь 9 та ведений шків 10 зв'язаний з валом 5. Автоматична регулювальна система, що описана нижче, включає окремі вузли, які змонтовано на основі 11. 82281 4 Регулювальний пристрій, який установлено на виході запірного пристрою 4, включає в себе циліндр 12 і розміщений з ньому поршень 13, що сполучений із штоком 14, який на вільному кінці має ролик 15. Циліндр 12 в бічній поверхні знизу має трапецієподібний отвір 16. Розподільна камера 17 складається з корпуса 18, виконаного у вигляді пустотілого циліндра, кришки 19 і дна 20. В кришці 19 установлено патрубок 21, верхня частина якого через лійку 22 примикає до вихідного отвору 16. В нижній частині патрубка за допомогою гайки 23 установлена діафрагма 24. На дні 20 співвісно патрубку 21 установлено розподільний конус 25 та вихідні патрубки 26. До дна 20 закріплена обойма 27, в якій з просвітом співвісно вихідним патрубкам 26 закріплені патрубки насіннєпроводів 28. Датчик рівня рідини, виконаний у вигляді місткості 29, що сполучена в нижній частині з цистерною 1 за допомогою трубопроводу 30, установлений на основі 11 нерухомо. В середині місткості 29 установлено поплавок 31, який через проміжний ролик 32 за допомогою троса 33 зв'язаний з установленим на станині 34 поліспастом, що складається з системи нерухомих блоків 35 та рухомих блоків 36. Останні змонтовані на платформі 37, яка має можливість рухатись в направляючих 38. Крім того на платформі 37 установлено регулювальний елемент 39, виконаний у вигляді клина, який контактує з роликом 15 штока 14. Кривизна профілю регулювального елемента 39 виконана на основі залежності швидкості витікання водонасіннєвої суміші від її рівня в цистерні. Гідравлічний висівний апарат працює таким чином. При закритому положенні запірного пристрою 4 цистерна заповнюється водою та насінням, кількість якого визначається нормою висіву та швидкістю руху посівного агрегату. Під дією приводу обертання лопатева мішалка рівномірно перемішує робочу суміш, в результаті чого насіння постійно знаходиться в завислому стані. Конструкція лопатей 6, виконаних у вигляді букви "Т", сприяє більш ефективному перемішуванню насіння різних розмірів і форм. Оскільки цистерна 1 і місткість 29 є сполученими посудинами, в них підтримується однаковий рівень рідини. Поплавок 31 фіксує рівень рідини в місткості 29. Завдяки його зв'язку через трос 33 з розташованим на платформі 37, регулювальним елементом 39, останній контактує з роликом 15 під-пружиненого штока 14, чим визначає початкове відкривання поршнем 13 вихідного отвору 16. З початком руху посівного агрегату запірний пристрій 4 переводиться у відкрите положення. При цьому робоча суміш, напрям руху якої вказаний стрілками (див. фіг.), із цистерни 1 через запірний пристрій 4 заповнює порожнину, утворену внутрішнім об'ємом циліндра 12 і днищем поршня 13, через відкриту частину вихідного отвору 16 і лійку 22 поступає в патрубок 21, звідти сформованим діафрагмою 24 суцільним струменем спрямовується на вершину 5 розподільного конуса 25, розсікаючись, рівномірно розподіляється по дну розподільної камери 17 і через вихідні патрубки 26 і патрубки 28 по насіннєпроводах направляється до сошників посівних секцій. При витраті робочої суміші зменшується її рівень у цистерні 1 і місткості 29 і, відповідно, зменшується гідростатичний тиск на виході із цистерни, що сприяє зменшенню швидкості витікання робочої суміші. На це зменшення реагує поплавок 31, перемішуючись відповідно рівню рідини в місткості 29, через трос 33 переміщує платформу 37 з системою рухомих блоків 36 та регулювальним елементам 39 вгору, що призводить, завдяки контакту останнього з роликом 15 підпружененого штока 14 і пов'язаного з ним поршня 13, до більшого відкривання вихідного отвору 16. Безперервний процес регулювання забезпечує сталість витікання робочої суміші за одиницю часу і відповідно високу рівномірність висіву, незалежно від її рівня в цистерні. Зупинка висіву здійснюється шляхом закривання запірного пристрою 4. 82281 6
