Спосіб динамічної комутації потоків в телекомунікаційних мережах

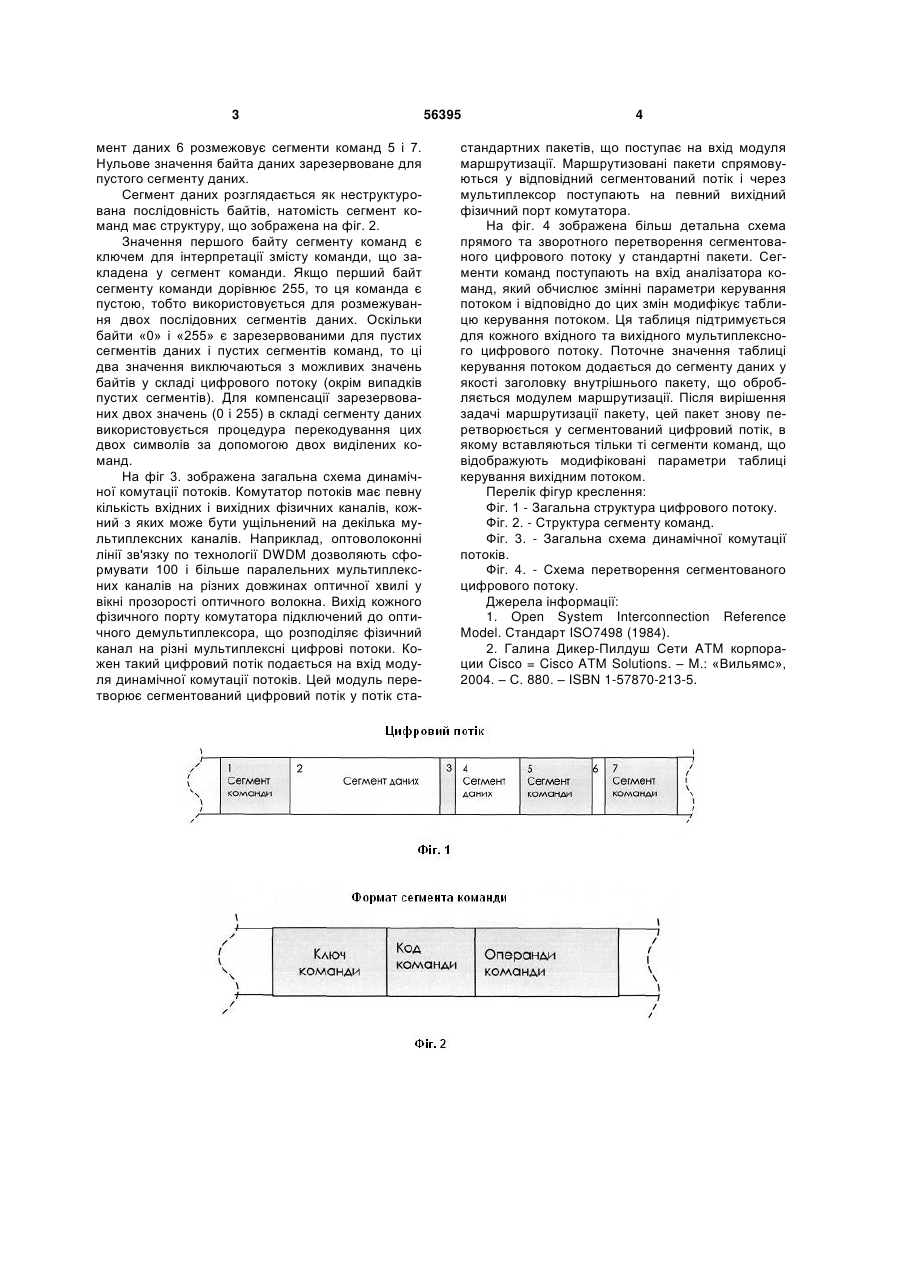

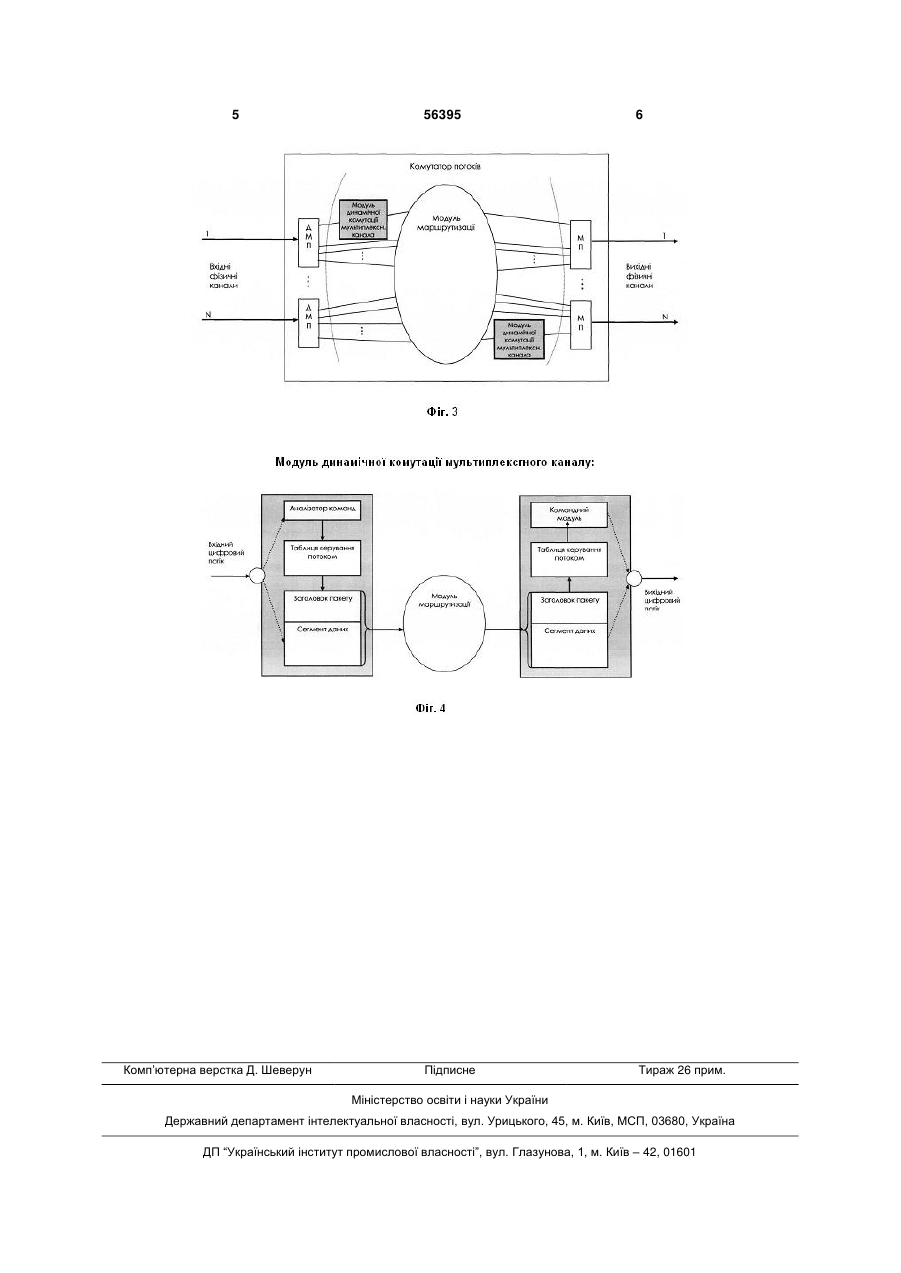

Спосіб динамічної комутації потоків в телекомунікаційних мережах шляхом індивідуальної обробки службової частини повідомлення в каналі зв'язку, що добавляється до блока переданих даних, який відрізняється тим, що повідомлення 3 мент даних 6 розмежовує сегменти команд 5 і 7. Нульове значення байта даних зарезервоване для пустого сегменту даних. Сегмент даних розглядається як неструктурована послідовність байтів, натомість сегмент команд має структуру, що зображена на фіг. 2. Значення першого байту сегменту команд є ключем для інтерпретації змісту команди, що закладена у сегмент команди. Якщо перший байт сегменту команди дорівнює 255, то ця команда є пустою, тобто використовується для розмежування двох послідовних сегментів даних. Оскільки байти «0» і «255» є зарезервованими для пустих сегментів даних і пустих сегментів команд, то ці два значення виключаються з можливих значень байтів у складі цифрового потоку (окрім випадків пустих сегментів). Для компенсації зарезервованих двох значень (0 і 255) в складі сегменту даних використовується процедура перекодування цих двох символів за допомогою двох виділених команд. На фіг 3. зображена загальна схема динамічної комутації потоків. Комутатор потоків має певну кількість вхідних і вихідних фізичних каналів, кожний з яких може бути ущільнений на декілька мультиплексних каналів. Наприклад, оптоволоконні лінії зв'язку по технології DWDM дозволяють сформувати 100 і більше паралельних мультиплексних каналів на різних довжинах оптичної хвилі у вікні прозорості оптичного волокна. Вихід кожного фізичного порту комутатора підключений до оптичного демультиплексора, що розподіляє фізичний канал на різні мультиплексні цифрові потоки. Кожен такий цифровий потік подається на вхід модуля динамічної комутації потоків. Цей модуль перетворює сегментований цифровий потік у потік ста 56395 4 стандартних пакетів, що поступає на вхід модуля маршрутизації. Маршрутизовані пакети спрямовуються у відповідний сегментований потік і через мультиплексор поступають на певний вихідний фізичний порт комутатора. На фіг. 4 зображена більш детальна схема прямого та зворотного перетворення сегментованого цифрового потоку у стандартні пакети. Сегменти команд поступають на вхід аналізатора команд, який обчислює змінні параметри керування потоком і відповідно до цих змін модифікує таблицю керування потоком. Ця таблиця підтримується для кожного вхідного та вихідного мультиплексного цифрового потоку. Поточне значення таблиці керування потоком додається до сегменту даних у якості заголовку внутрішнього пакету, що обробляється модулем маршрутизації. Після вирішення задачі маршрутизації пакету, цей пакет знову перетворюється у сегментований цифровий потік, в якому вставляються тільки ті сегменти команд, що відображують модифіковані параметри таблиці керування вихідним потоком. Перелік фігур креслення: Фіг. 1 - Загальна структура цифрового потоку. Фіг. 2. - Структура сегменту команд. Фіг. 3. - Загальна схема динамічної комутації потоків. Фіг. 4. - Схема перетворення сегментованого цифрового потоку. Джерела інформації: 1. Open System Interconnection Reference Model. Стандарт ISO7498 (1984). 2. Галина Дикер-Пилдуш Сети ATM корпорации Cisco = Cisco ATM Solutions. – M.: «Вильямс», 2004. – С. 880. – ISBN 1-57870-213-5. 5 Комп’ютерна верстка Д. Шеверун 56395 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
