Пересувний підіймач

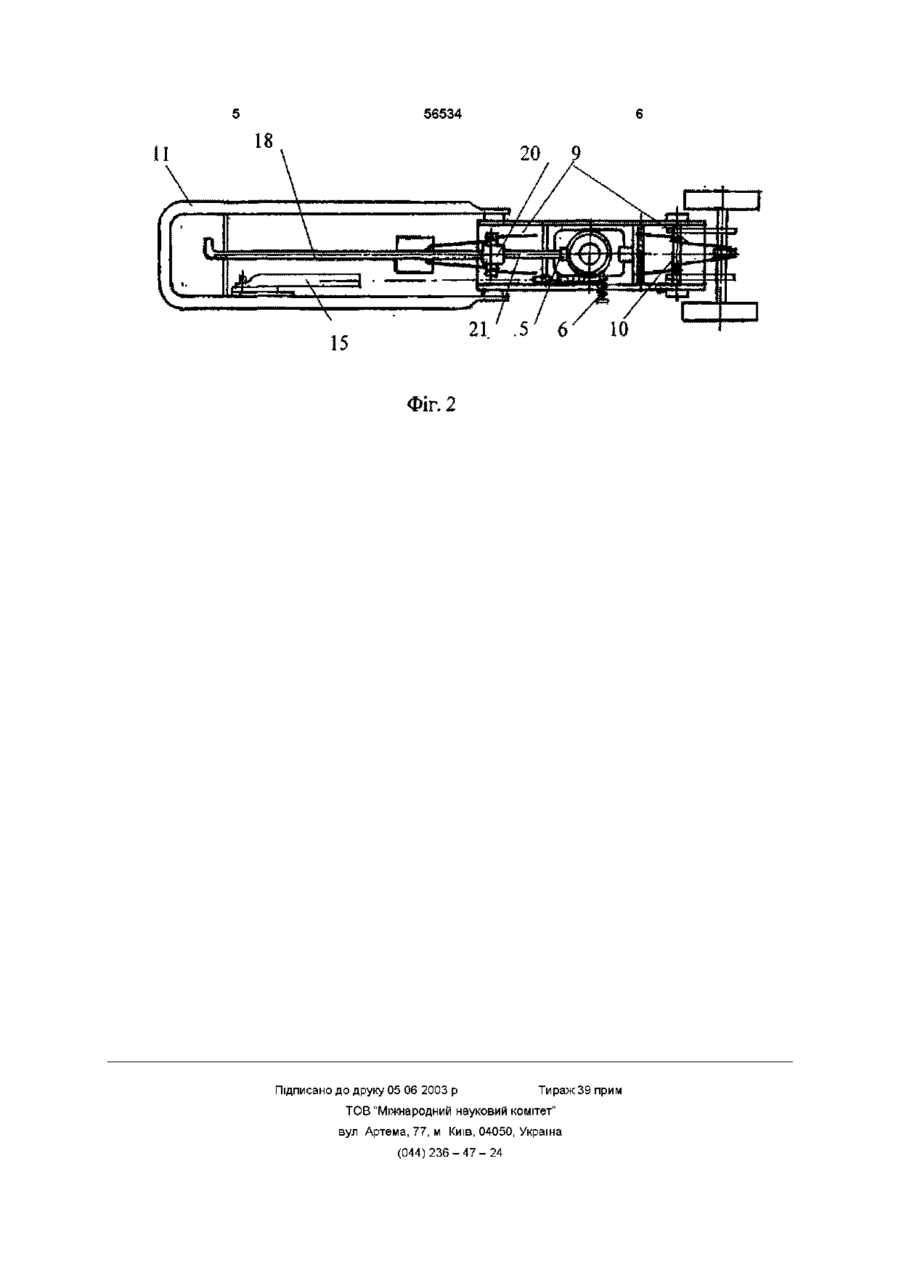

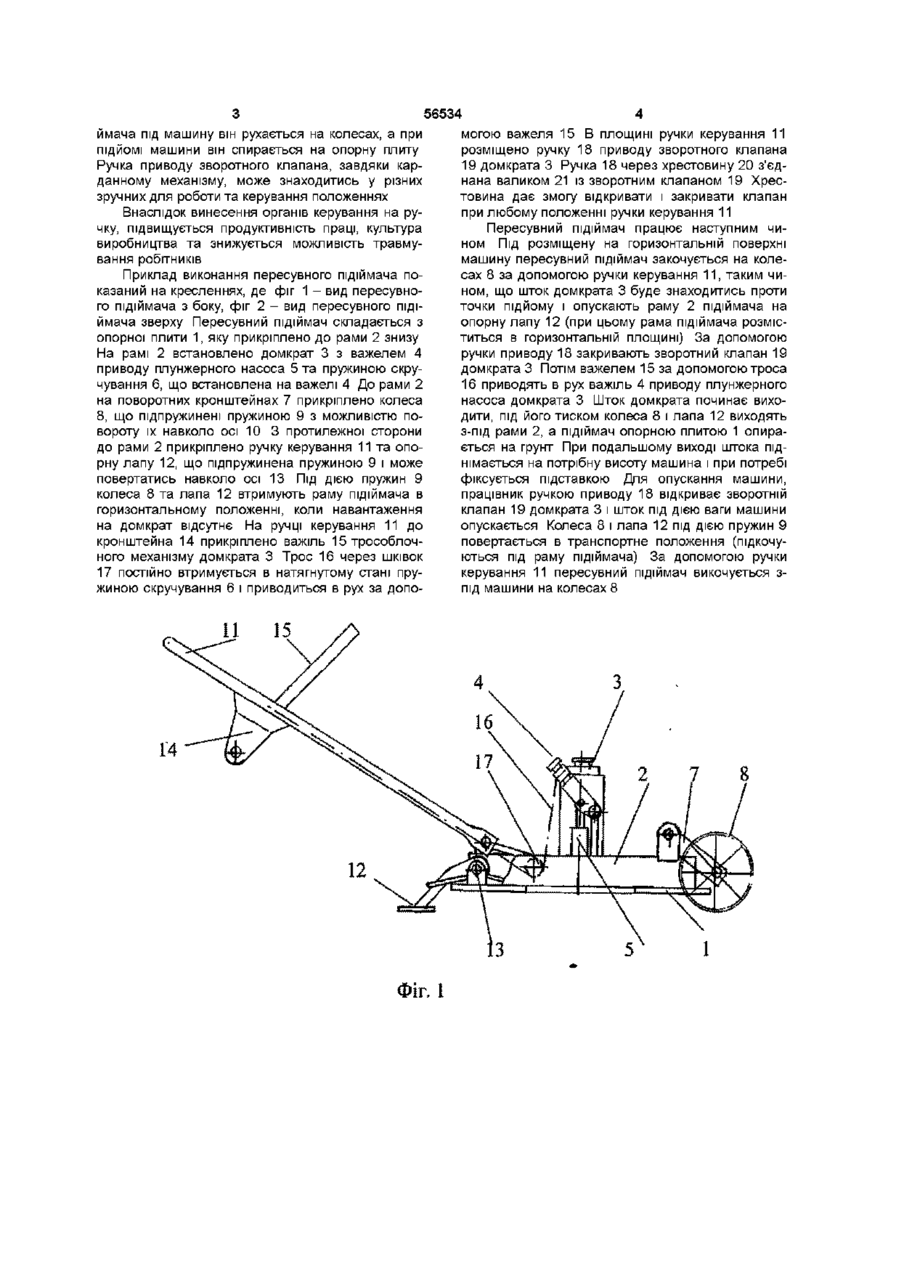

Пересувний підіймач, що містить опорну плиту, домкрат, раму, встановлену на парі коліс, трособлочний механізм і ручку керування, який відрізняється тим, що опорну плиту прикріплено до рами знизу, домкрат встановлено на рамі, колеса, на яких встановлено раму, підпружиненні, крім того, рама в передній частині має опорну лапу, яка теж під пружинена, в площині ручки керування розміщено ручку приводу зворотного клапана домкрата, яка з'єднана з клапаном за допомогою карданного механізму Винахід відноситься до галузі сільськогосподарського машинобудування і використовується для піднімання сільськогосподарської техніки тракторів та автомобілів при їх технічному обслуговуванні і ремонті Відомий пересувний підіймач має пересувну раму до якої прикріплюється важіль, який несе гідродомкрат Гідродомкрат розміщений всередині підставки з можливістю виведення його із підставки При ПІДЙОМІ несправного автомобіля гідродомкрат спирається на опорну плиту підставки (СРСР, а с №1744059, МПК B66F 5/04, 06 10 89 Центральне проектно-конструкторське і технологічне бюро промислового транспорту чорної металурги, В П Рудак і А Г Кореню) Пересувний підіймач такого конструктивного рішення має низьку продуктивність та високу матеріаломісткість Відомий пересувний підіймач для транспортних засобів, що найбільш близький за технічною суттю і тому прийнятий за прототип Винахід відноситься до технічного обслуговування і ремонту наземного транспорту Підкатний підіймач має плиту, домкрат, раму встановлену на парі коліс, трособлочний механізм і ручку управління Причому рама виконана полою, з'єднана з опорною плитою шарнірно і крім коліс має опору для регулювання по висоті (СРСР а с №1664733, МПК B66F 5/00, 08 06 88 В І Юхименко) Недоліками цього пересувного підіймача потрібно визначити громіздкість конструкції, велику вагу та незручність при встановленні його під машиною (фактично підіймач потрібно тягати опорною плитою по поверхні ґрунту бо колеса при встановленні плити на поверхню перед підйомом знаходяться над поверхнею ґрунту) Задачею винаходу є пересувний підіймач, в якому завдяки ЗМІНІ взаємного розташування основних елементів, конструкції коліс та введення нових елементів, забезпечується полегшення установки домкрата під машину, роботи з ним і безпека проведення робіт по підніманню техніки при технічному обслуговуванні та ремонті Поставлена задача вирішується завдяки тому, що пересувний підіймач, що містить опорну плиту, домкрат, раму, встановлену на парі коліс, трособлочний механізм і ручку керування, який відрізняється тим, що опорну плиту прикріплено до рами знизу, домкрат встановлено на рамі, колеса, на яких встановлено раму підпружинені, крім того, рама в передній частині має опорну лапу яка теж підпружинена, в площині ручки керування розміщено ручку приводу зворотного клапана домкрату, яка з'єднана з клапаном за допомогою карданного механізму Завдяки тому, що колеса та лапа, на яких встановлена рама підіймача підпружинені, вони можуть утримувати вагу домкрата, встановленого на рамі, але при ПІДЙОМІ машини домкратом пружини навантажуються і підіймач опирається не на колеса та лапу, які під дією сили тиску піднімаються вгору, а на опорну плиту, яка знаходиться під рамою Тому при підкочуванні пересувного під і СО Ю (О Ю 56534 имача під машину він рухається на колесах, а при ПІДЙОМІ машини він спирається на опорну плиту Ручка приводу зворотного клапана, завдяки карданному механізму, може знаходитись у різних зручних для роботи та керування положеннях Внаслідок винесення органів керування на ручку, підвищується продуктивність праці, культура виробництва та знижується можливість травмування робітників Приклад виконання пересувного підіймача показаний на кресленнях, де фіг 1 - вид пересувного підіймача з боку, фіг 2 - вид пересувного підіймача зверху Пересувний підіймач складається з опорної плити 1, яку прикріплено до рами 2 знизу На рамі 2 встановлено домкрат 3 з важелем 4 приводу плунжерного насоса 5 та пружиною скручування 6, що встановлена на важелі 4 До рами 2 на поворотних кронштейнах 7 прикріплено колеса 8, що підпружинені пружиною 9 з можливістю повороту їх навколо осі 10 3 протилежної сторони до рами 2 прикріплено ручку керування 11 та опорну лапу 12, що підпружинена пружиною 9 і може повертатись навколо осі 13 Під дією пружин 9 колеса 8 та лапа 12 втримують раму підіймача в горизонтальному положенні, коли навантаження на домкрат відсутнє На ручці керування 11 до кронштейна 14 прикріплено важіль 15трособлочного механізму домкрата 3 Трос 16 через шківок 17 постійно втримується в натягнутому стані пружиною скручування 6 і приводиться в рух за допо могою важеля 15 В площині ручки керування 11 розміщено ручку 18 приводу зворотного клапана 19 домкрата 3 Ручка 18 через хрестовину 20 з'єднана валиком 21 із зворотним клапаном 19 Хрестовина дає змогу відкривати і закривати клапан при любому положенні ручки керування 11 Пересувний підіймач працює наступним чином Під розміщену на горизонтальній поверхні машину пересувний підіймач закочується на колесах 8 за допомогою ручки керування 11, таким чином, що шток домкрата 3 буде знаходитись проти точки підйому і опускають раму 2 підіймача на опорну лапу 12 (при цьому рама підіймача розміститься в горизонтальній площині) За допомогою ручки приводу 18 закривають зворотний клапан 19 домкрата 3 Потім важелем 15 за допомогою троса 16 приводять в рух важіль 4 приводу плунжерного насоса домкрата 3 Шток домкрата починає виходити, під його тиском колеса 8 і лапа 12 виходять з-під рами 2, а підіймач опорною плитою 1 опирається на грунт При подальшому виході штока піднімається на потрібну висоту машина і при потребі фіксується підставкою Для опускання машини, працівник ручкою приводу 18 відкриває зворотній клапан 19 домкрата 3 і шток під дією ваги машини опускається Колеса 8 і лапа 12 під дією пружин 9 повертається в транспортне положення (підкочуються під раму підіймача) За допомогою ручки керування 11 пересувний підіймач викочується зпід машини на колесах 8 56534 ФІГ. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
