Футерівка барабанного млина

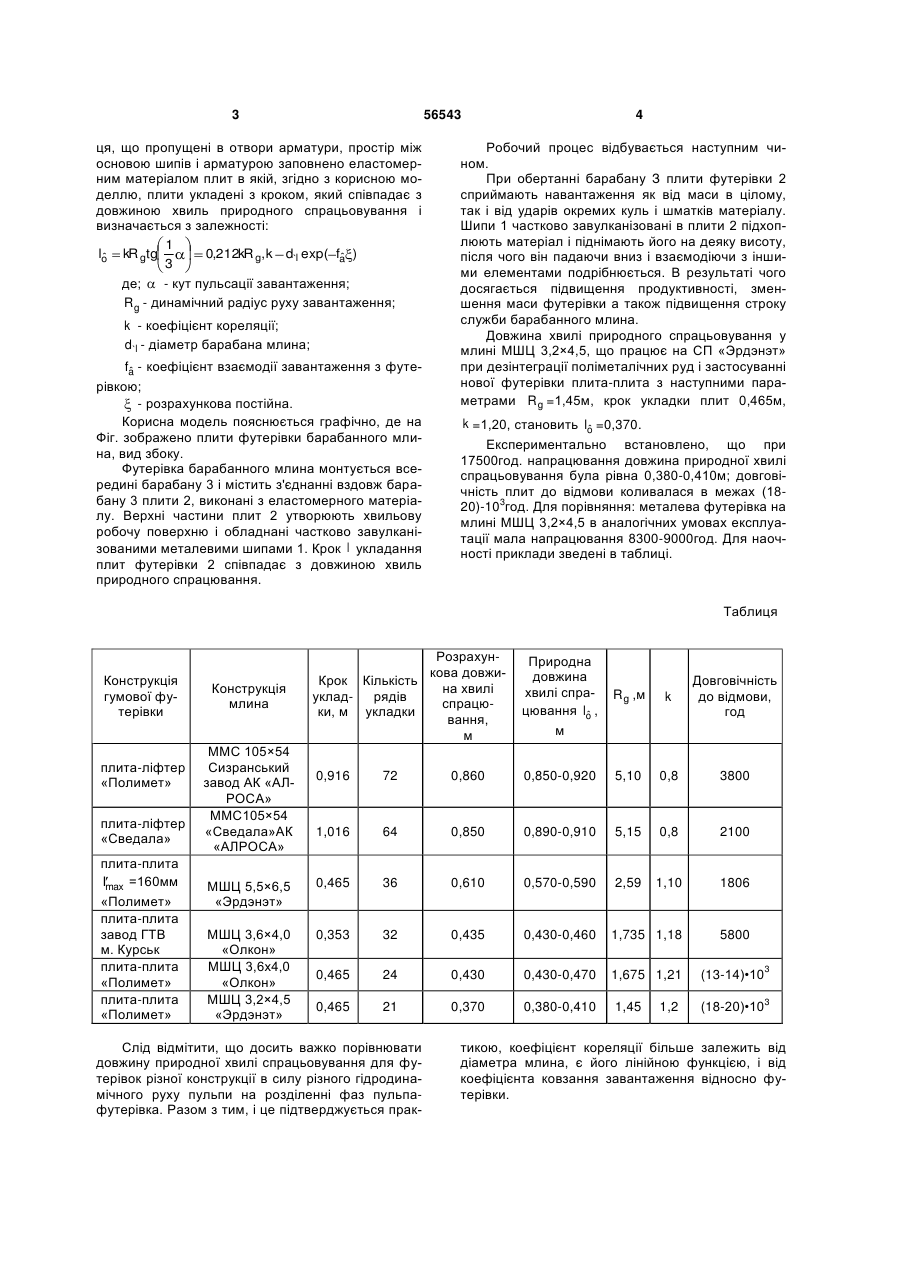

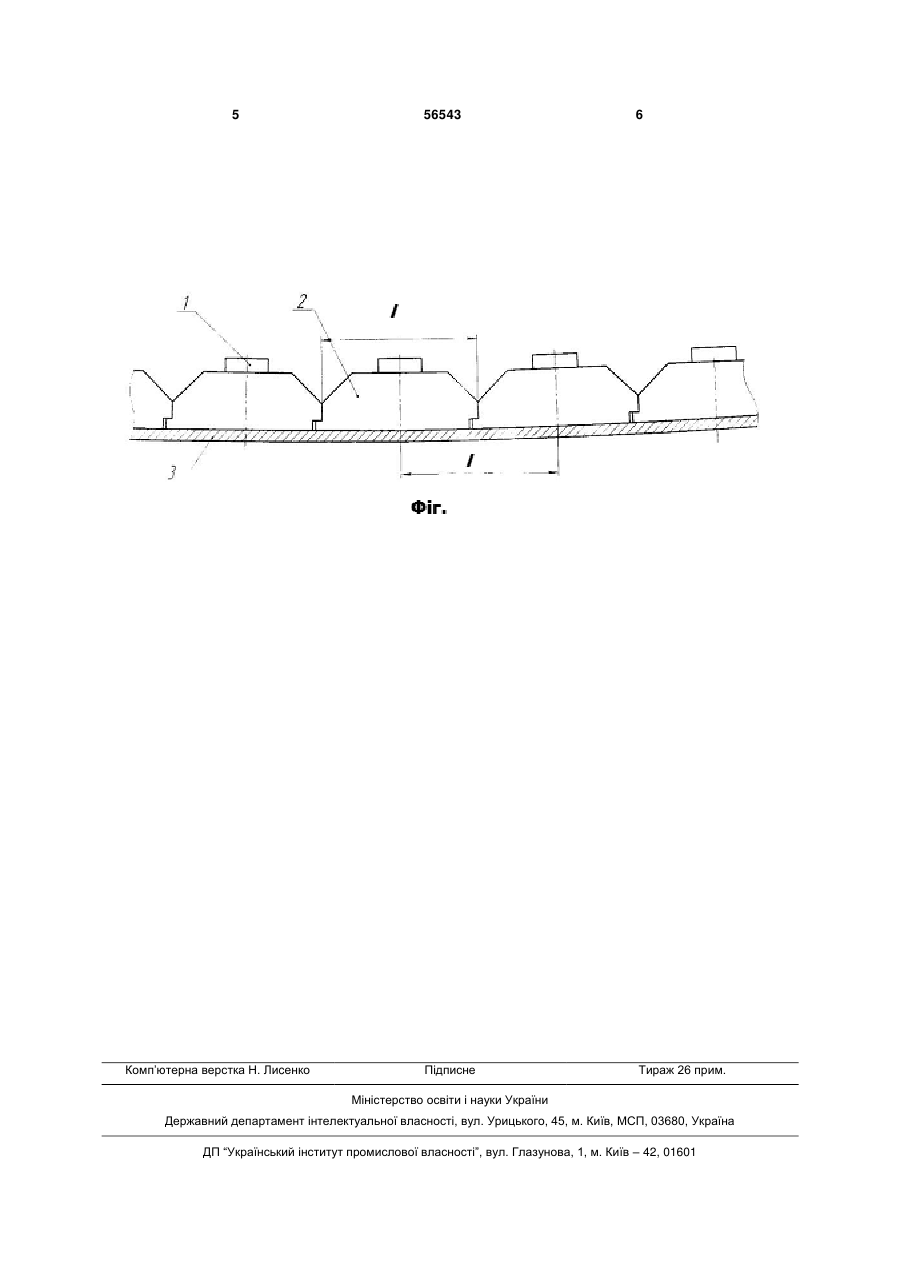

Футерівка барабанного млина, що виконана у вигляді з'єднаних між собою плит з еластомерного матеріалу, верхня частина яких має форму трапеції, причому передня, середня і задня грані трапеції утворюють синусоїдальну хвильову робочу поверхню футерівки, всередині плит розташовані шипи, що завулканізовані у їх верхні грані, причому по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два цилінд ричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит, яка відрізняється тим, що плити укладені з кроком, який співпадає з довжиною хвиль природного спрацьовування і визначається з залежності: 1 lo kR gtg 0,2126kR g, k d`l exp( fa ) , ˆ ˆ 3 де; - кут пульсації завантаження; R g - динамічний радіус руху завантаження; Корисна модель відноситься до гірничозбагачувального виробництва і може бути використана при подрібненні руд. Відома зносостійка футерівка робочої поверхні барабанного млина, що складається з набору гумових плит (див. А.с. SU №288536; В02С17/22). Проте конструкція має суттєвий недолік - футерівка має недостатню зносостійкість, що потребує частої її заміни. Найбільш близькою по технічній суті і результату с футерівка барабанного млина, що містить з'єднанні вздовж барабана плити виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки. Металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до вісі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальця, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит (див. Патент RU №2321459 В02С17/22, опубл. 10.04.2008р.). Проте конструкція має суттєвий недолік - в процесі роботи ударно-динамічні навантаження, а відповідно і контактні напруження розподіляються нерівномірно як по площі елементів конструкції, так і по масі матеріалу з якого вони виготовленні. В результаті цього елементи конструкції не є рівноміцними, а профіль робочої поверхні футерівки не зберігає розрахункової сталості. В основу корисної моделі покладено завдання створити таку футерівку барабанного млина, в якій завдяки зміні форми профілю робочої поверхні досягається підвищення рівномірності розподілу напруження по площі елементів конструкції, що обумовлює збільшення зносостійкості футерівки. Для вирішення завдання запропонована футерівка барабанного млина, що виконана у вигляді з'єднаних між собою плит з еластомерного матеріалу, верхня частина яких має форму трапеції, причому передня, середня і задня грані трапеції утворюють синусоїдальну хвильову робочу поверхню футерівки, всередині плит розташовані шипи, що завулканізовані у їх верхні грані, причому по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних паль k - коефіцієнт кореляції; d`l - діаметр барабана млина; (19) UA (11) 56543 (13) U fa - коефіцієнт взаємодії завантаження з футерівˆ кою; - розрахункова постійна. 3 56543 ця, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит в якій, згідно з корисною моделлю, плити укладені з кроком, який співпадає з довжиною хвиль природного спрацьовування і визначається з залежності: 1 lo kR gtg 0,212kR g, k d`l exp( fa ) ˆ ˆ 3 де; - кут пульсації завантаження; R g - динамічний радіус руху завантаження; k - коефіцієнт кореляції; d`l - діаметр барабана млина; fa - коефіцієнт взаємодії завантаження з футеˆ рівкою; - розрахункова постійна. Корисна модель пояснюється графічно, де на Фіг. зображено плити футерівки барабанного млина, вид збоку. Футерівка барабанного млина монтується всередині барабану 3 і містить з'єднанні вздовж барабану 3 плити 2, виконані з еластомерного матеріалу. Верхні частини плит 2 утворюють хвильову робочу поверхню і обладнані частково завулканізованими металевими шипами 1. Крок l укладання плит футерівки 2 співпадає з довжиною хвиль природного спрацювання. 4 Робочий процес відбувається наступним чином. При обертанні барабану З плити футерівки 2 сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Шипи 1 частково завулканізовані в плити 2 підхоплюють матеріал і піднімають його на деяку висоту, після чого він падаючи вниз і взаємодіючи з іншими елементами подрібнюється. В результаті чого досягається підвищення продуктивності, зменшення маси футерівки а також підвищення строку служби барабанного млина. Довжина хвилі природного спрацьовування у млині МШЦ 3,2×4,5, що працює на СП «Эрдэнэт» при дезінтеграції поліметалічних руд і застосуванні нової футерівки плита-плита з наступними параметрами R g =1,45м, крок укладки плит 0,465м, k =1,20, становить lo =0,370. ˆ Експериментально встановлено, що при 17500год. напрацювання довжина природної хвилі спрацьовування була рівна 0,380-0,410м; довговічність плит до відмови коливалася в межах (1820)-103год. Для порівняння: металева футерівка на млині МШЦ 3,2×4,5 в аналогічних умовах експлуатації мала напрацювання 8300-9000год. Для наочності приклади зведені в таблиці. Таблиця Конструкція гумової футерівки плита-ліфтер «Полимет» плита-ліфтер «Сведала» плита-плита Imax =160мм «Полимет» плита-плита завод ГТВ м. Курськ плита-плита «Полимет» плита-плита «Полимет» Розрахункова довжиКрок Кількість на хвилі укладрядів спрацюки, м укладки вання, м Природна довжина хвилі спрацювання lo , ˆ м R g ,м k Довговічність до відмови, год 0,916 72 0,860 0,850-0,920 5,10 0,8 3800 1,016 64 0,850 0,890-0,910 5,15 0,8 2100 MШЦ 5,5×6,5 «Эрдэнэт» 0,465 36 0,610 0,570-0,590 2,59 1,10 1806 МШЦ 3,6×4,0 «Олкон» МШЦ 3,6x4,0 «Олкон» МШЦ 3,2×4,5 «Эрдэнэт» 0,353 32 0,435 0,430-0,460 1,735 1,18 5800 0,465 24 0,430 0,430-0,470 1,675 1,21 (13-14)•103 0,465 21 0,370 0,380-0,410 1,45 (18-20)•103 Конструкція млина ММС 105×54 Сизранський завод АК «АЛРОСА» ММС105×54 «Сведала»АК «АЛРОСА» Слід відмітити, що досить важко порівнювати довжину природної хвилі спрацьовування для футерівок різної конструкції в силу різного гідродинамічного руху пульпи на розділенні фаз пульпафутерівка. Разом з тим, і це підтверджується прак 1,2 тикою, коефіцієнт кореляції більше залежить від діаметра млина, є його лінійною функцією, і від коефіцієнта ковзання завантаження відносно футерівки. 5 Комп’ютерна верстка Н. Лиcенко 56543 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
