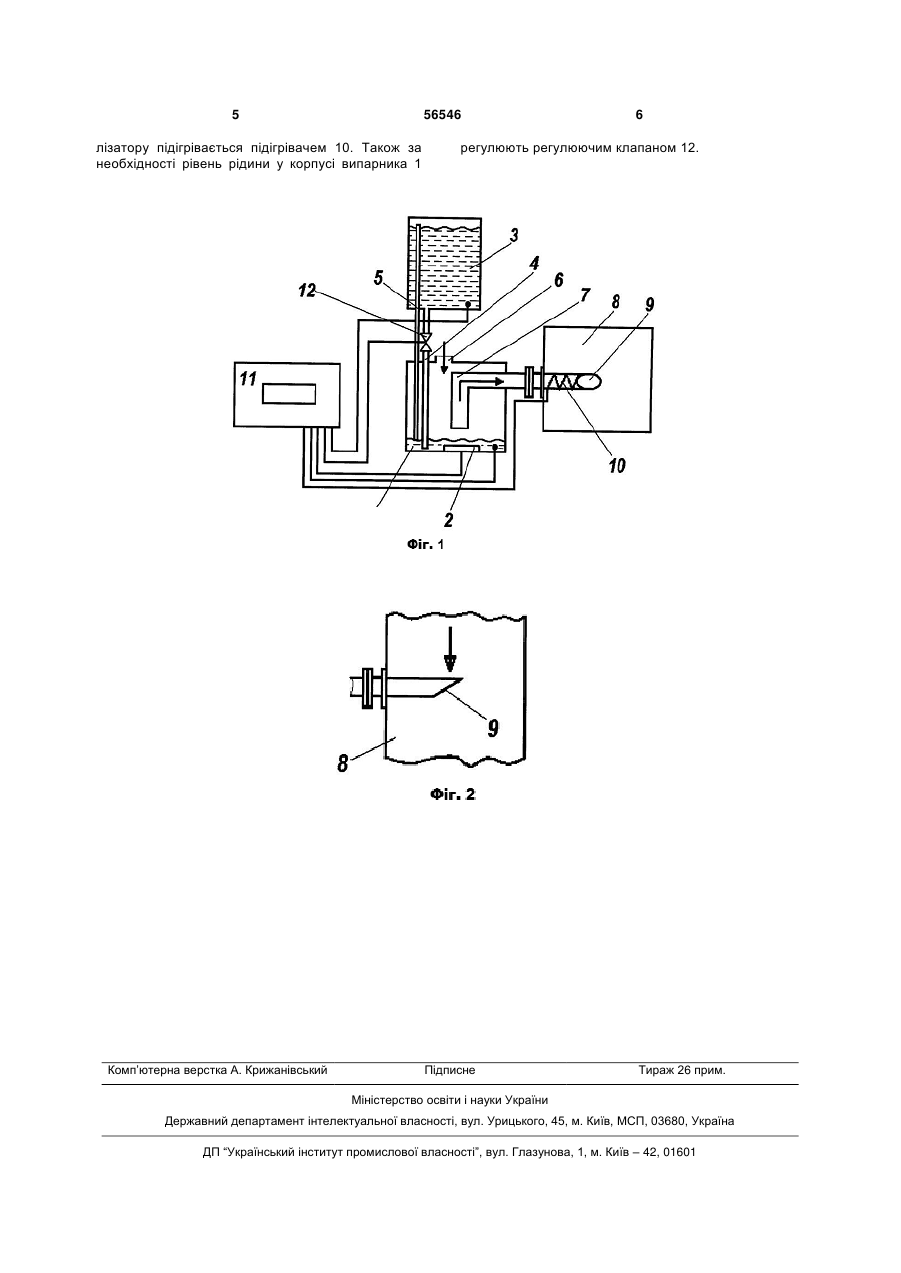

Система подачі рідкого каталізатора в повітряний потік котла

1. Система подачі рідкого каталізатора в повітряний потік котла, що включає витратний бак каталізатора, трубопровід подачі каталізатора в резервуар випарника з ультразвуковим 3 кістю для рідини, по осі додаткового концентратора виконаний канал для відведення повітря, зв'язаний на його початку за допомогою гнучкої трубки з герметизованою місткістю для рідини, а у кінці - з ультразвуковим компресором, закріпленим на вільному кінці додаткового концентратора з допомогою притискно-направляючого пристрою, при цьому основний концентратор забезпечений подовженим наконечником, жорстко прикріпленим до нього з боку його вільного кінця і є його продовженням, причому в ньому розміщений канал озвучування рідини з форсункою, а сам наконечник виконаний з титану, початок каналу додаткового концентратора, зв'язаний з герметизованою місткістю, розташований в безпосередній близькості від місця з'єднання концентраторів, пристрій забезпечений електропідігрівачем рідини з регулятором температури і має жорстку ручку у вигляді скоби, жорстко прикріпленою до кожуха, виконаного складеним з двох частин, розділених між собою гумовими прокладками, при цьому до основи скоби жорстко прикріплена кришка герметизованої місткості, що має кран з отвором і виконана з різьбою для нагвинчування на горловину, а електропідігрівач виконаний у формі закріпленої на плоскій основі стакана, в якому встановлена без кріплення герметизована місткість для рідини. Недоліком такого пристрою є його складність, викликана значною кількістю конструктивних елементів, деякі з яких виконують функції проміжного засобу, або проміжного передавача ультразвукових коливань. В пристрої передбачена можливість підігріву розчину, що подається на розпилювання, але після розпилювання та уведення сформованого аерозолю в контакт з зовнішнім повітрям здійснюється суттєве охолодження крапель аерозолю зовнішнім повітрям та процесом випарювання рідини крапель що викликає їх осідання. При цьому краплі формуються по за межами пристрою і пристрій не має засобів повернення крупних крапель на повторне розпилювання викликає осідання крупних крапель розчину біля виходу з пристрою, що викликає забруднення зони розпилення та породжує нераціональні витрати розчину. Завданням розробки є створення системи подачі рідкого каталізатора в повітряний потік котла в якій за рахунок застосування нових конструктивних елементів, зміни форм конструктивних елементів, нового характеру зв'язку між ними забезпечується підвищення ефективності роботи системи подачі рідкого каталізатора в аерозольному вигляді у повітряний потік котла, забезпечується підвищення однорідності сформованих крапель, виключається осідання великих крапель розчину в проточних каналах, виключається забруднення зони переміщення потоку аерозолю і скорочуються нераціональні витрати розчину каталізатора. Для вирішення цього завдання система подачі рідкого каталізатора в повітряний потік котла включає витратний бак каталізатора, трубопровід подачі каталізатора в резервуар та ультразвуковий випромінювач. Новим у системі подачі рідкого каталізатора в повітряний потік котла є те, що резервуар випар 56546 4 ника виконаний горизонтальним з вільною горизонтальною поверхнею рідини у ньому, при цьому система включає вирівнюючий трубопровід, з витратного баку до резервуару випарника, канал подачі повітря в резервуар випарника, повітропровід для подачі аерозолю каталізатора у повітропровід котла. Внаслідок застосування зазначених ознак пристрою формування аерозолю здійснюється усередині пристрою, в резервуарі випарника і великі краплі не залишають цей резервуар и осідають у ньому що виключає осідання великих крапель розчину в проточних каналах, виключає забруднення зони переміщення потоку аерозолю і скорочуються нераціональні витрати розчину каталізатора. В окремих варіантах реалізації системи подачі рідкого каталізатора в повітряний потік котла на повітропроводі подачі аерозолю каталізатора у повітропровід котла розміщено підігрівач. Застосування підігрівача аерозолю компенсує охолодження крапель аерозолю при контакті з повітрям що їх транспортує в повітряний потік котла та процесом випарювання рідини крапель внаслідок уведення сформованого аерозолю в контакт з повітрям запобігає їх осіданню та підвищує активність підігрітого каталізатора. Система подачі рідкого каталізатора в повітряний потік котла ілюструється наведеною на Фіг.1 прикладом схеми системи засобів що реалізують систему, та зображеним вузлом вводу аерозолю каталізатора у повітропровід котла (Фіг.2). На схемі прикладу реалізації системи представлено корпус випарника 1, ультразвуковий випромінювач 2, витратний бак з рідиною 3, трубопровід подачі рідини 4, вирівнюючий трубопровід 5, канал 6 подачі повітря в резервуар випарника, повітропровід 7 для подачі аерозолю каталізатора у повітропровід 8 котла, зріз 9 повітропроводу 7 подачі аерозолю каталізатора у повітропровід 8 котла, підігрівач 10, мікропроцесорний блок 11, (який може контролювати, та забезпечувати регулювання роботи елементів системи, як ручне так і автоматичне по сигналах від датчиків рівня каталізатору у витратному баку та випарнику, температури потоку сформованого аерозолю каталізатора та т.п.). регулюючий клапан 12. Працює система подачі рідкого каталізатора в повітряний потік котла наступним чином, рідкий каталізатор подається з витратного баку 3, у корпус випарника 1, Ультразвукові коливання за допомогою ультразвукового випромінювача 2, подають у шар рідкого каталізатора що знаходиться у корпусі випарника 1, у напрямку її вільної горизонтальної поверхні рідини. Параметри ультразвукових коливань ультразвукового випромінювача 2, регулюють за допомогою мікропроцесорний блок 11. Над вільною поверхнею рідини формується аерозольна хмара каталізатора. Аерозольну хмару каталізатора відводять потоком повітря що подається у корпус випарника 1, по каналу 6 подачі повітря в резервуар випарника, та відводиться у повітропровід 8 котла, по повітропроводу 7. Через зріз 9 повітропроводу 7 аерозольна хмара каталізатора всмоктується в потік повітря. За необхідності температура потоку повітря з аерозолем ката 5 56546 лізатору підігрівається підігрівачем 10. Також за необхідності рівень рідини у корпусі випарника 1 Комп’ютерна верстка А. Крижанівський 6 регулюють регулюючим клапаном 12. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
