Гідропідживлювач для дозованої подачі розчинів добрив в потік поливної води

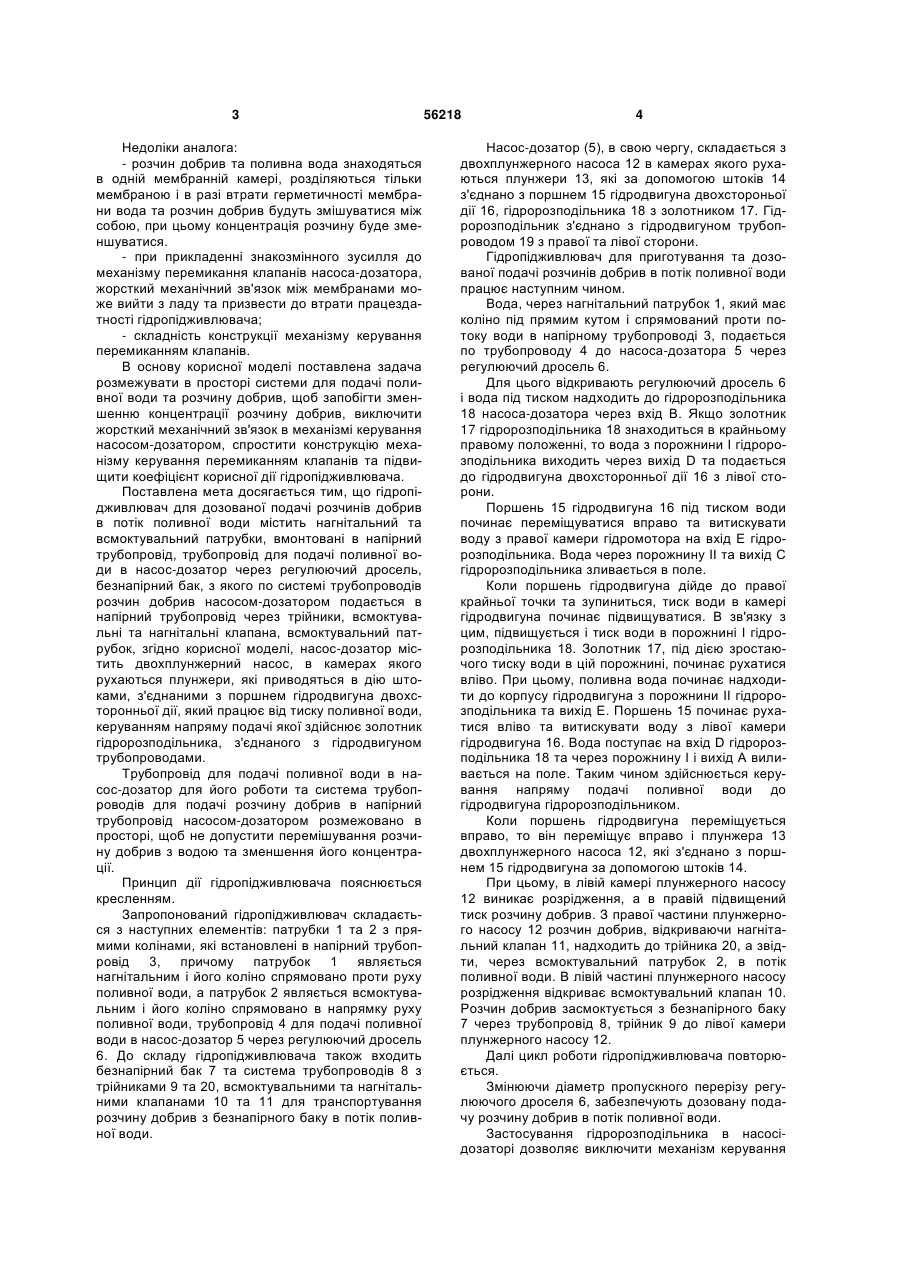

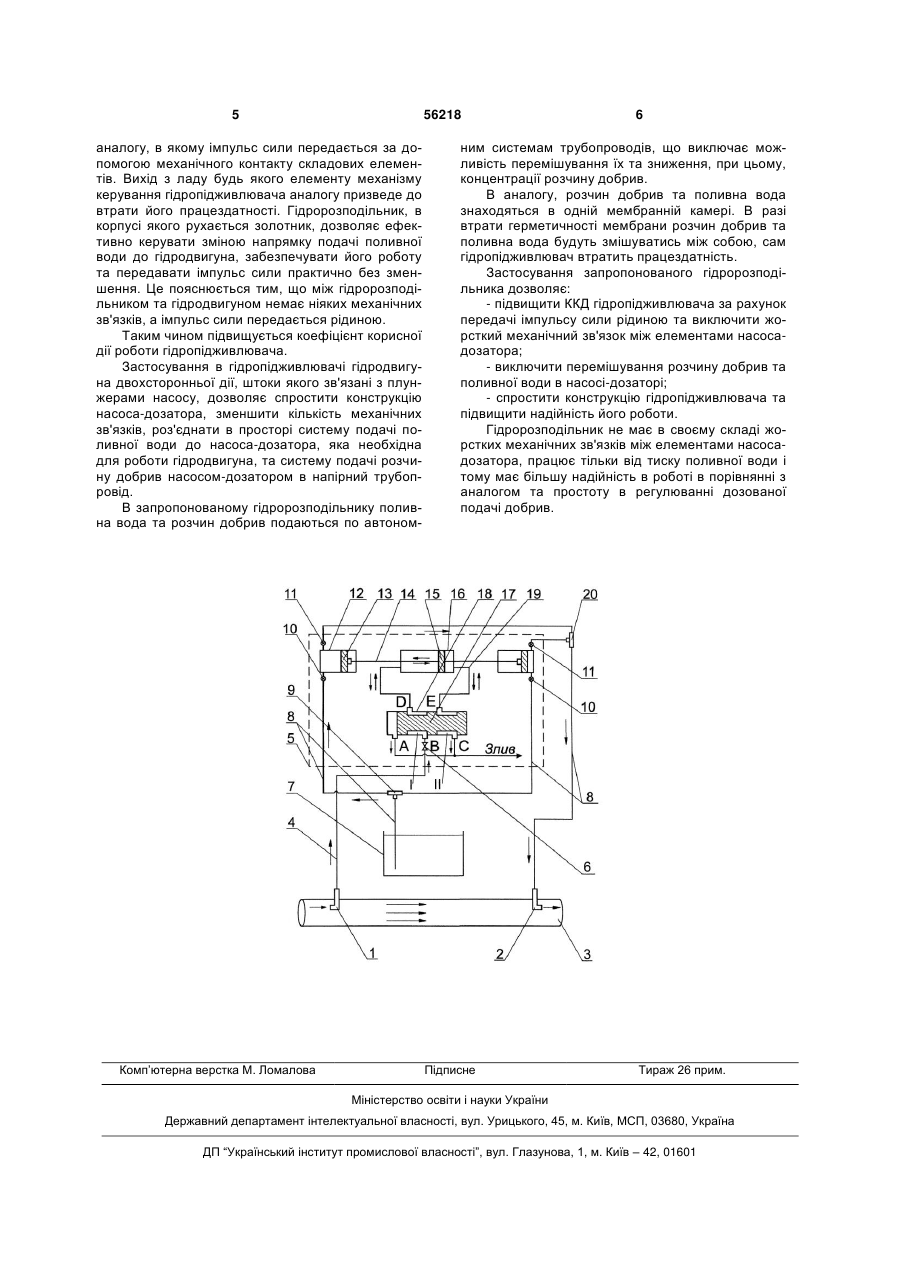

Гідропідживлювач для приготування та дозованої подачі розчинів добрив в потік поливної води, що містить нагнітальний (1) та всмоктувальний (2) патрубки, вмонтовані в напірний трубопровід 3 Недоліки аналога: - розчин добрив та поливна вода знаходяться в одній мембранній камері, розділяються тільки мембраною і в разі втрати герметичності мембрани вода та розчин добрив будуть змішуватися між собою, при цьому концентрація розчину буде зменшуватися. - при прикладенні знакозмінного зусилля до механізму перемикання клапанів насоса-дозатора, жорсткий механічний зв'язок між мембранами може вийти з ладу та призвести до втрати працездатності гідропідживлювача; - складність конструкції механізму керування перемиканням клапанів. В основу корисної моделі поставлена задача розмежувати в просторі системи для подачі поливної води та розчину добрив, щоб запобігти зменшенню концентрації розчину добрив, виключити жорсткий механічний зв'язок в механізмі керування насосом-дозатором, спростити конструкцію механізму керування перемиканням клапанів та підвищити коефіцієнт корисної дії гідропідживлювача. Поставлена мета досягається тим, що гідропідживлювач для дозованої подачі розчинів добрив в потік поливної води містить нагнітальний та всмоктувальний патрубки, вмонтовані в напірний трубопровід, трубопровід для подачі поливної води в насос-дозатор через регулюючий дросель, безнапірний бак, з якого по системі трубопроводів розчин добрив насосом-дозатором подається в напірний трубопровід через трійники, всмоктувальні та нагнітальні клапана, всмоктувальний патрубок, згідно корисної моделі, насос-дозатор містить двохплунжерний насос, в камерах якого рухаються плунжери, які приводяться в дію штоками, з'єднаними з поршнем гідродвигуна двохсторонньої дії, який працює від тиску поливної води, керуванням напряму подачі якої здійснює золотник гідророзподільника, з'єднаного з гідродвигуном трубопроводами. Трубопровід для подачі поливної води в насос-дозатор для його роботи та система трубопроводів для подачі розчину добрив в напірний трубопровід насосом-дозатором розмежовано в просторі, щоб не допустити перемішування розчину добрив з водою та зменшення його концентрації. Принцип дії гідропідживлювача пояснюється кресленням. Запропонований гідропідживлювач складається з наступних елементів: патрубки 1 та 2 з прямими колінами, які встановлені в напірний трубопровід 3, причому патрубок 1 являється нагнітальним і його коліно спрямовано проти руху поливної води, а патрубок 2 являється всмоктувальним і його коліно спрямовано в напрямку руху поливної води, трубопровід 4 для подачі поливної води в насос-дозатор 5 через регулюючий дросель 6. До складу гідропідживлювача також входить безнапірний бак 7 та система трубопроводів 8 з трійниками 9 та 20, всмоктувальними та нагнітальними клапанами 10 та 11 для транспортування розчину добрив з безнапірного баку в потік поливної води. 56218 4 Насос-дозатор (5), в свою чергу, складається з двохплунжерного насоса 12 в камерах якого рухаються плунжери 13, які за допомогою штоків 14 з'єднано з поршнем 15 гідродвигуна двохстороньої дії 16, гідророзподільника 18 з золотником 17. Гідророзподільник з'єднано з гідродвигуном трубопроводом 19 з правої та лівої сторони. Гідропідживлювач для приготування та дозованої подачі розчинів добрив в потік поливної води працює наступним чином. Вода, через нагнітальний патрубок 1, який має коліно під прямим кутом і спрямований проти потоку води в напірному трубопроводі 3, подається по трубопроводу 4 до насоса-дозатора 5 через регулюючий дросель 6. Для цього відкривають регулюючий дросель 6 і вода під тиском надходить до гідророзподільника 18 насоса-дозатора через вхід В. Якщо золотник 17 гідророзподільника 18 знаходиться в крайньому правому положенні, то вода з порожнини І гідророзподільника виходить через вихід D та подається до гідродвигуна двохсторонньої дії 16 з лівої сторони. Поршень 15 гідродвигуна 16 під тиском води починає переміщуватися вправо та витискувати воду з правої камери гідромотора на вхід Е гідророзподільника. Вода через порожнину II та вихід С гідророзподільника зливається в поле. Коли поршень гідродвигуна дійде до правої крайньої точки та зупиниться, тиск води в камері гідродвигуна починає підвищуватися. В зв'язку з цим, підвищується і тиск води в порожнині І гідророзподільника 18. Золотник 17, під дією зростаючого тиску води в цій порожнині, починає рухатися вліво. При цьому, поливна вода починає надходити до корпусу гідродвигуна з порожнини II гідророзподільника та вихід Е. Поршень 15 починає рухатися вліво та витискувати воду з лівої камери гідродвигуна 16. Вода поступає на вхід D гідророзподільника 18 та через порожнину І і вихід А виливається на поле. Таким чином здійснюється керування напряму подачі поливної води до гідродвигуна гідророзподільником. Коли поршень гідродвигуна переміщується вправо, то він переміщує вправо і плунжера 13 двохплунжерного насоса 12, які з'єднано з поршнем 15 гідродвигуна за допомогою штоків 14. При цьому, в лівій камері плунжерного насосу 12 виникає розрідження, а в правій підвищений тиск розчину добрив. З правої частини плунжерного насосу 12 розчин добрив, відкриваючи нагнітальний клапан 11, надходить до трійника 20, а звідти, через всмоктувальний патрубок 2, в потік поливної води. В лівій частині плунжерного насосу розрідження відкриває всмоктувальний клапан 10. Розчин добрив засмоктується з безнапірного баку 7 через трубопровід 8, трійник 9 до лівої камери плунжерного насосу 12. Далі цикл роботи гідропідживлювача повторюється. Змінюючи діаметр пропускного перерізу регулюючого дроселя 6, забезпечують дозовану подачу розчину добрив в потік поливної води. Застосування гідророзподільника в насосідозаторі дозволяє виключити механізм керування 5 56218 аналогу, в якому імпульс сили передається за допомогою механічного контакту складових елементів. Вихід з ладу будь якого елементу механізму керування гідропідживлювача аналогу призведе до втрати його працездатності. Гідророзподільник, в корпусі якого рухається золотник, дозволяє ефективно керувати зміною напрямку подачі поливної води до гідродвигуна, забезпечувати його роботу та передавати імпульс сили практично без зменшення. Це пояснюється тим, що між гідророзподільником та гідродвигуном немає ніяких механічних зв'язків, а імпульс сили передається рідиною. Таким чином підвищується коефіцієнт корисної дії роботи гідропідживлювача. Застосування в гідропідживлювачі гідродвигуна двохсторонньої дії, штоки якого зв'язані з плунжерами насосу, дозволяє спростити конструкцію насоса-дозатора, зменшити кількість механічних зв'язків, роз'єднати в просторі систему подачі поливної води до насоса-дозатора, яка необхідна для роботи гідродвигуна, та систему подачі розчину добрив насосом-дозатором в напірний трубопровід. В запропонованому гідророзподільнику поливна вода та розчин добрив подаються по автоном Комп’ютерна верстка М. Ломалова 6 ним системам трубопроводів, що виключає можливість перемішування їх та зниження, при цьому, концентрації розчину добрив. В аналогу, розчин добрив та поливна вода знаходяться в одній мембранній камері. В разі втрати герметичності мембрани розчин добрив та поливна вода будуть змішуватись між собою, сам гідропідживлювач втратить працездатність. Застосування запропонованого гідророзподільника дозволяє: - підвищити ККД гідропідживлювача за рахунок передачі імпульсу сили рідиною та виключити жорсткий механічний зв'язок між елементами насосадозатора; - виключити перемішування розчину добрив та поливної води в насосі-дозаторі; - спростити конструкцію гідропідживлювача та підвищити надійність його роботи. Гідророзподільник не має в своєму складі жорстких механічних зв'язків між елементами насосадозатора, працює тільки від тиску поливної води і тому має більшу надійність в роботі в порівнянні з аналогом та простоту в регулюванні дозованої подачі добрив. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
