Спосіб різання товстолистових металів

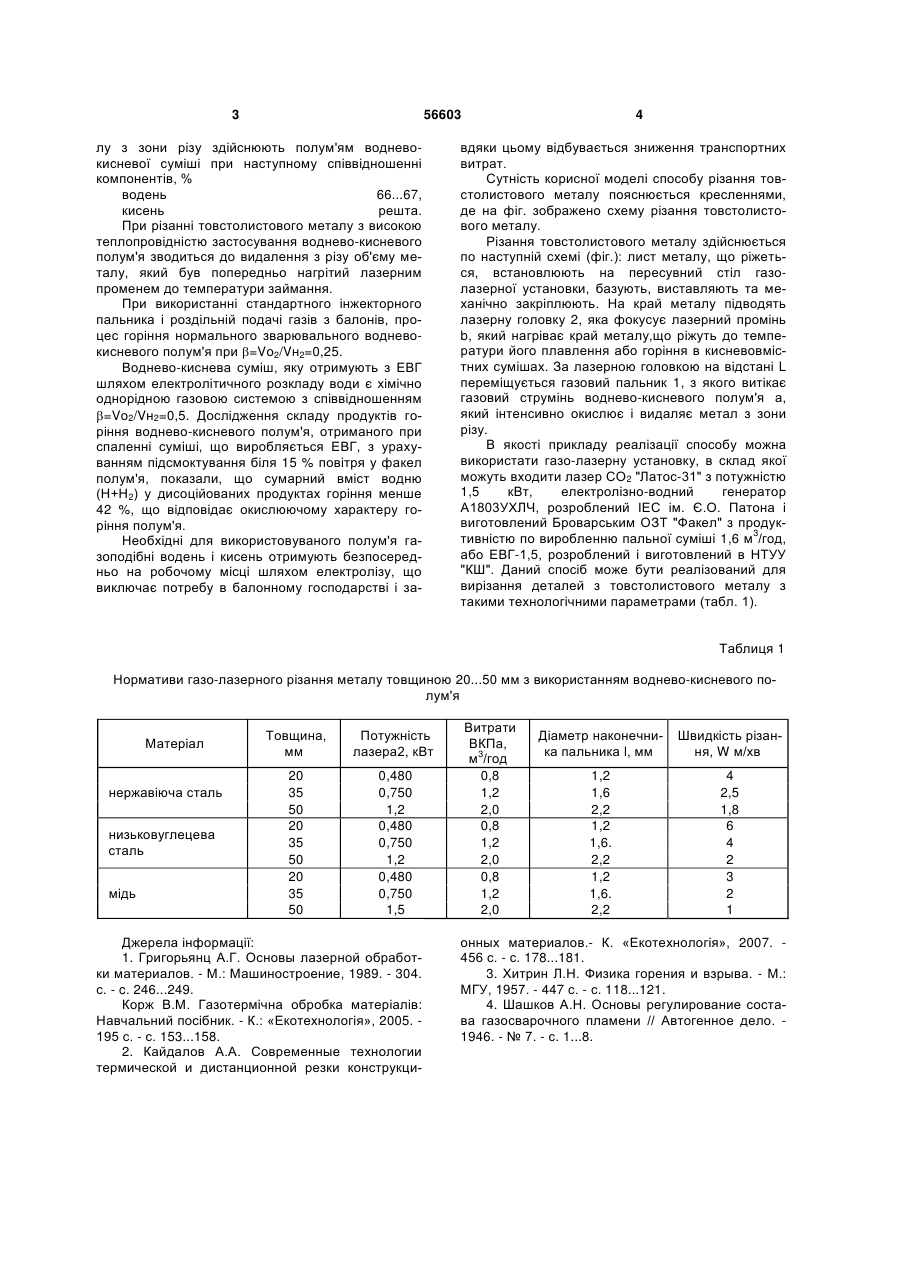

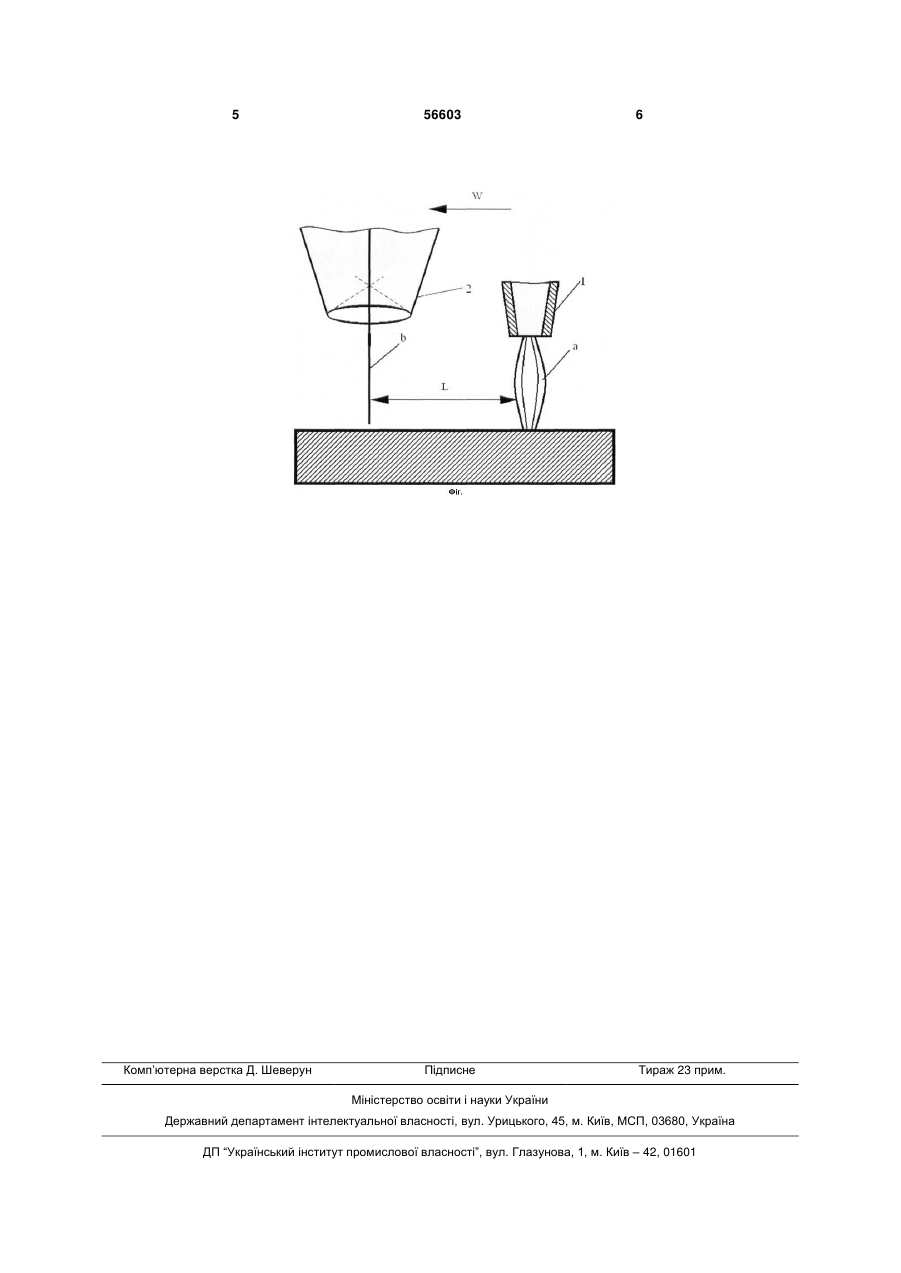

Спосіб різання товстолистових металів, що включає газо-лазерне різання, причому лазером здійснюють тільки попередній нагрів металу до температури займання, який відрізняється тим, що видалення об'єму металу з зони різу здійснюють полум'ям воднево-кисневої суміші при наступному співвідношенні компонентів, % водень 66-67, кисень решта. (19) (21) u201006539 (22) 28.05.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) КОРЖ ВІКТОР МИКОЛАЙОВИЧ, ПОПІЛЬ ЮРІЙ СТАНІСЛАВОВИЧ, ГАЙДУК ІННА ВАЛЕРІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 56603 лу з зони різу здійснюють полум'ям водневокисневої суміші при наступному співвідношенні компонентів, % водень 66...67, кисень решта. При різанні товстолистового металу з високою теплопровідністю застосування воднево-кисневого полум'я зводиться до видалення з різу об'єму металу, який був попередньо нагрітий лазерним променем до температури займання. При використанні стандартного інжекторного пальника і роздільній подачі газів з балонів, процес горіння нормального зварювального водневокисневого полум'я при =Vо2/Vн2=0,25. Воднево-киснева суміш, яку отримують з ЕВГ шляхом електролітичного розкладу води є хімічно однорідною газовою системою з співвідношенням =Vо2/Vн2=0,5. Дослідження складу продуктів горіння воднево-кисневого полум'я, отриманого при спаленні суміші, що виробляється ЕВГ, з урахуванням підсмоктування біля 15 % повітря у факел полум'я, показали, що сумарний вміст водню (Н+Н2) у дисоційованих продуктах горіння менше 42 %, що відповідає окислюючому характеру горіння полум'я. Необхідні для використовуваного полум'я газоподібні водень і кисень отримують безпосередньо на робочому місці шляхом електролізу, що виключає потребу в балонному господарстві і за 4 вдяки цьому відбувається зниження транспортних витрат. Сутність корисної моделі способу різання товстолистового металу пояснюється кресленнями, де на фіг. зображено схему різання товстолистового металу. Різання товстолистового металу здійснюється по наступній схемі (фіг.): лист металу, що ріжеться, встановлюють на пересувний стіл газолазерної установки, базують, виставляють та механічно закріплюють. На край металу підводять лазерну головку 2, яка фокусує лазерний промінь b, який нагріває край металу,що ріжуть до температури його плавлення або горіння в кисневовмістних сумішах. За лазерною головкою на відстані L переміщується газовий пальник 1, з якого витікає газовий струмінь воднево-кисневого полум'я а, який інтенсивно окислює і видаляє метал з зони різу. В якості прикладу реалізації способу можна використати газо-лазерну установку, в склад якої можуть входити лазер СО2 "Латос-31" з потужністю 1,5 кВт, електролізно-водний генератор А1803УХЛЧ, розроблений ІЕС ім. Є.О. Патона і виготовлений Броварським ОЗТ "Факел" з продуктивністю по виробленню пальної суміші 1,6 м3/год, або ЕВГ-1,5, розроблений і виготовлений в НТУУ "КШ". Даний спосіб може бути реалізований для вирізання деталей з товстолистового металу з такими технологічними параметрами (табл. 1). Таблиця 1 Нормативи газо-лазерного різання металу товщиною 20...50 мм з використанням воднево-кисневого полум'я Матеріал нержавіюча сталь низьковуглецева сталь мідь Товщина, мм Потужність лазера2, кВт 20 35 50 20 35 50 20 35 50 0,480 0,750 1,2 0,480 0,750 1,2 0,480 0,750 1,5 Джерела інформації: 1. Григорьянц А.Г. Основы лазерной обработки материалов. - М.: Машиностроение, 1989. - 304. с. - c. 246...249. Корж В.М. Газотермічна обробка матеріалів: Навчальний посібник. - К.: «Екотехнологія», 2005. 195 с. - с. 153...158. 2. Кайдалов А.А. Современные технологии термической и дистанционной резки конструкци Витрати ВКПа, м3/год 0,8 1,2 2,0 0,8 1,2 2,0 0,8 1,2 2,0 Діаметр наконечника пальника l, мм Швидкість різання, W м/хв 1,2 1,6 2,2 1,2 1,6. 2,2 1,2 1,6. 2,2 4 2,5 1,8 6 4 2 3 2 1 онных материалов.- К. «Екотехнологія», 2007. 456 с. - с. 178...181. 3. Хитрин Л.Н. Физика горения и взрыва. - М.: МГУ, 1957. - 447 с. - с. 118...121. 4. Шашков А.Н. Основы регулирование состава газосварочного пламени // Автогенное дело. 1946. - № 7. - с. 1...8. 5 Комп’ютерна верстка Д. Шеверун 56603 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
