Теплообмінник для системи сипкий матеріал-рідина

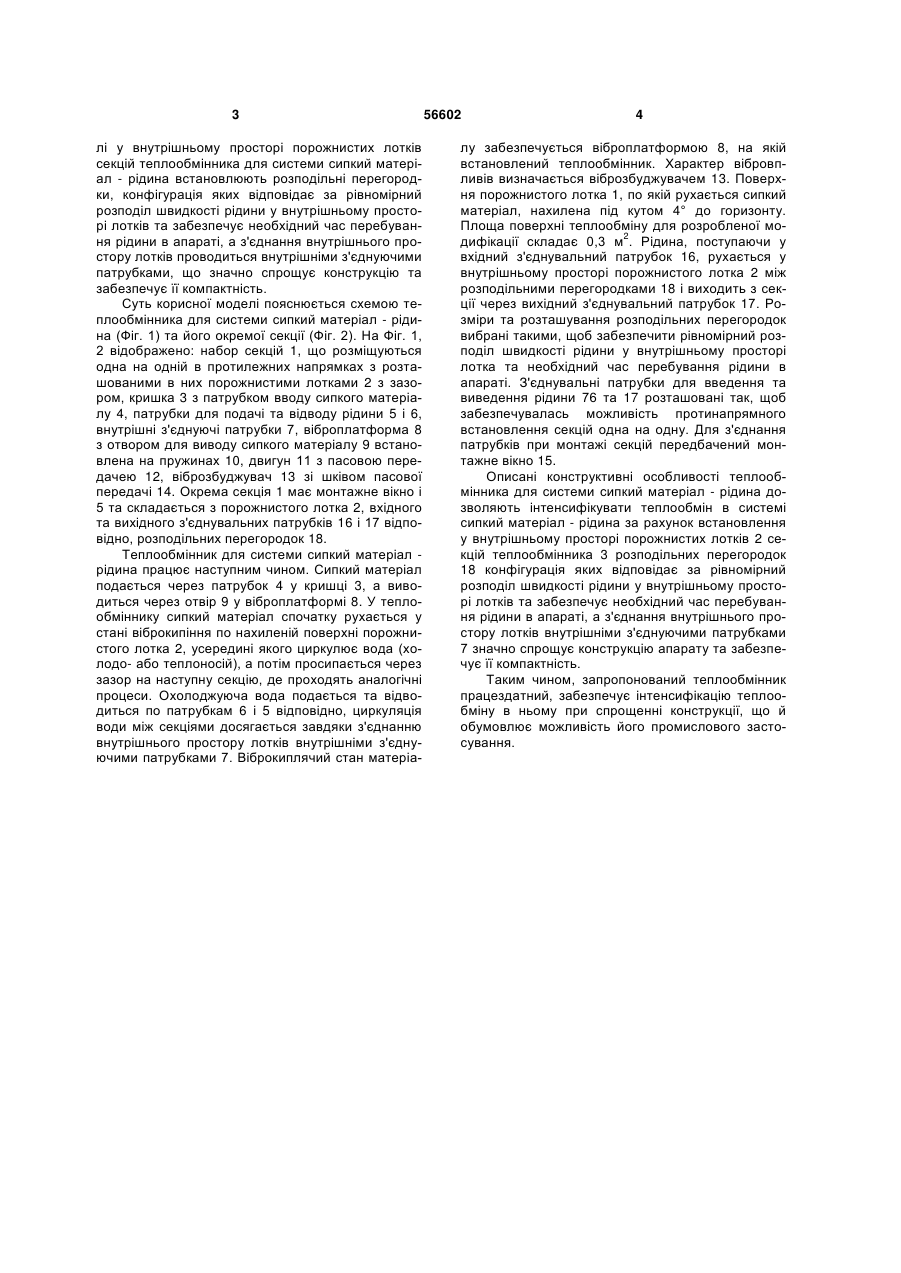

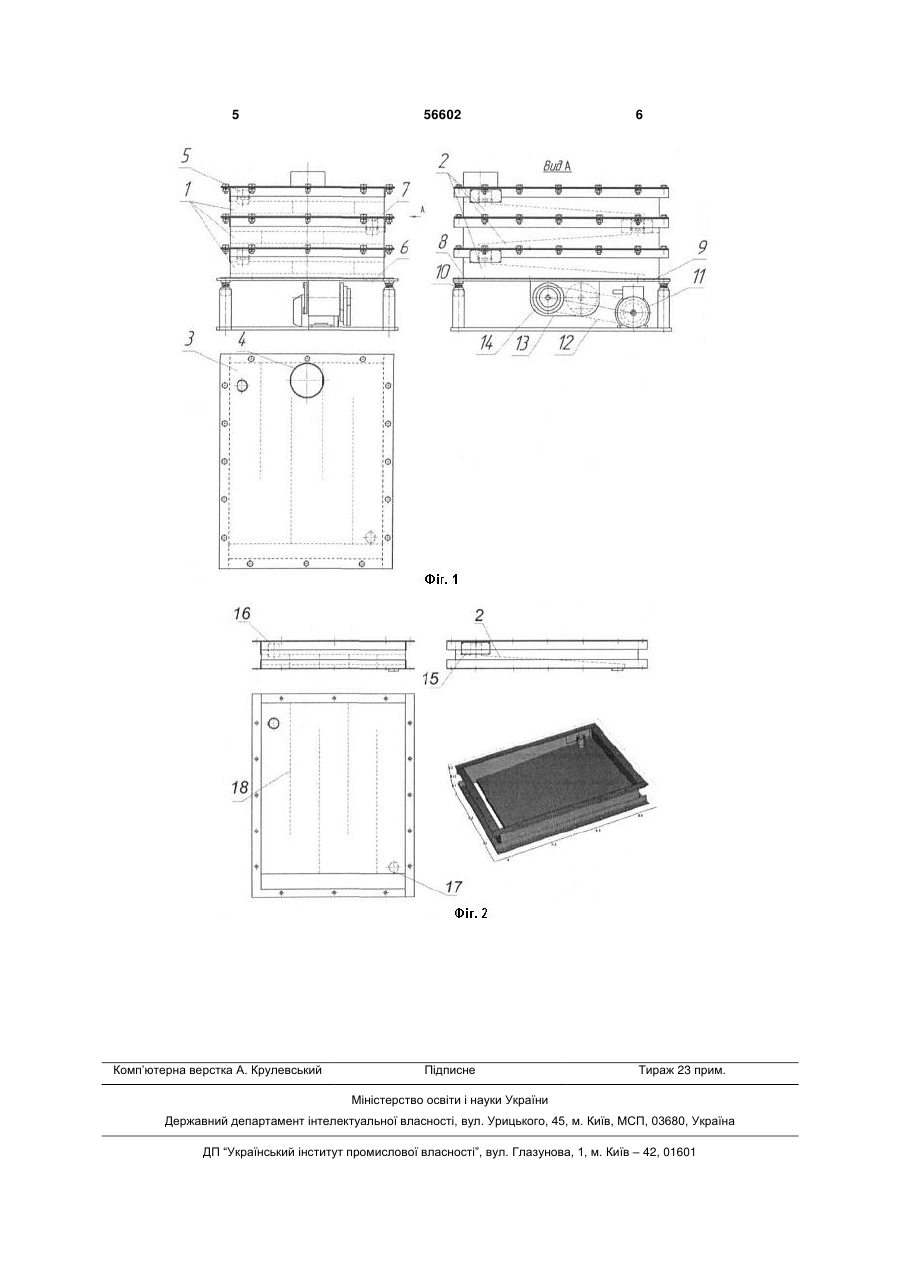

Теплообмінник для системи сипкий матеріал 3 лі у внутрішньому просторі порожнистих лотків секцій теплообмінника для системи сипкий матеріал - рідина встановлюють розподільні перегородки, конфігурація яких відповідає за рівномірний розподіл швидкості рідини у внутрішньому просторі лотків та забезпечує необхідний час перебування рідини в апараті, а з'єднання внутрішнього простору лотків проводиться внутрішніми з'єднуючими патрубками, що значно спрощує конструкцію та забезпечує її компактність. Суть корисної моделі пояснюється схемою теплообмінника для системи сипкий матеріал - рідина (Фіг. 1) та його окремої секції (Фіг. 2). На Фіг. 1, 2 відображено: набор секцій 1, що розміщуються одна на одній в протилежних напрямках з розташованими в них порожнистими лотками 2 з зазором, кришка 3 з патрубком вводу сипкого матеріалу 4, патрубки для подачі та відводу рідини 5 і 6, внутрішні з'єднуючі патрубки 7, віброплатформа 8 з отвором для виводу сипкого матеріалу 9 встановлена на пружинах 10, двигун 11 з пасовою передачею 12, віброзбуджувач 13 зі шківом пасової передачі 14. Окрема секція 1 має монтажне вікно і 5 та складається з порожнистого лотка 2, вхідного та вихідного з'єднувальних патрубків 16 і 17 відповідно, розподільних перегородок 18. Теплообмінник для системи сипкий матеріал рідина працює наступним чином. Сипкий матеріал подається через патрубок 4 у кришці 3, а виводиться через отвір 9 у віброплатформі 8. У теплообміннику сипкий матеріал спочатку рухається у стані віброкипіння по нахиленій поверхні порожнистого лотка 2, усередині якого циркулює вода (холодо- або теплоносій), а потім просипається через зазор на наступну секцію, де проходять аналогічні процеси. Охолоджуюча вода подається та відводиться по патрубкам 6 і 5 відповідно, циркуляція води між секціями досягається завдяки з'єднанню внутрішнього простору лотків внутрішніми з'єднуючими патрубками 7. Віброкиплячий стан матеріа 56602 4 лу забезпечується віброплатформою 8, на якій встановлений теплообмінник. Характер вібровпливів визначається віброзбуджувачем 13. Поверхня порожнистого лотка 1, по якій рухається сипкий матеріал, нахилена під кутом 4° до горизонту. Площа поверхні теплообміну для розробленої модифікації складає 0,3 м2. Рідина, поступаючи у вхідний з'єднувальний патрубок 16, рухається у внутрішньому просторі порожнистого лотка 2 між розподільними перегородками 18 і виходить з секції через вихідний з'єднувальний патрубок 17. Розміри та розташування розподільних перегородок вибрані такими, щоб забезпечити рівномірний розподіл швидкості рідини у внутрішньому просторі лотка та необхідний час перебування рідини в апараті. З'єднувальні патрубки для введення та виведення рідини 76 та 17 розташовані так, щоб забезпечувалась можливість протинапрямного встановлення секцій одна на одну. Для з'єднання патрубків при монтажі секцій передбачений монтажне вікно 15. Описані конструктивні особливості теплообмінника для системи сипкий матеріал - рідина дозволяють інтенсифікувати теплообмін в системі сипкий матеріал - рідина за рахунок встановлення у внутрішньому просторі порожнистих лотків 2 секцій теплообмінника 3 розподільних перегородок 18 конфігурація яких відповідає за рівномірний розподіл швидкості рідини у внутрішньому просторі лотків та забезпечує необхідний час перебування рідини в апараті, а з'єднання внутрішнього простору лотків внутрішніми з'єднуючими патрубками 7 значно спрощує конструкцію апарату та забезпечує її компактність. Таким чином, запропонований теплообмінник працездатний, забезпечує інтенсифікацію теплообміну в ньому при спрощенні конструкції, що й обумовлює можливість його промислового застосування. 5 Комп’ютерна верстка А. Крулевський 56602 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
