Автоматизоване робоче місце оператора постсеансової обробки даних ефемеридних супутникових вимірів

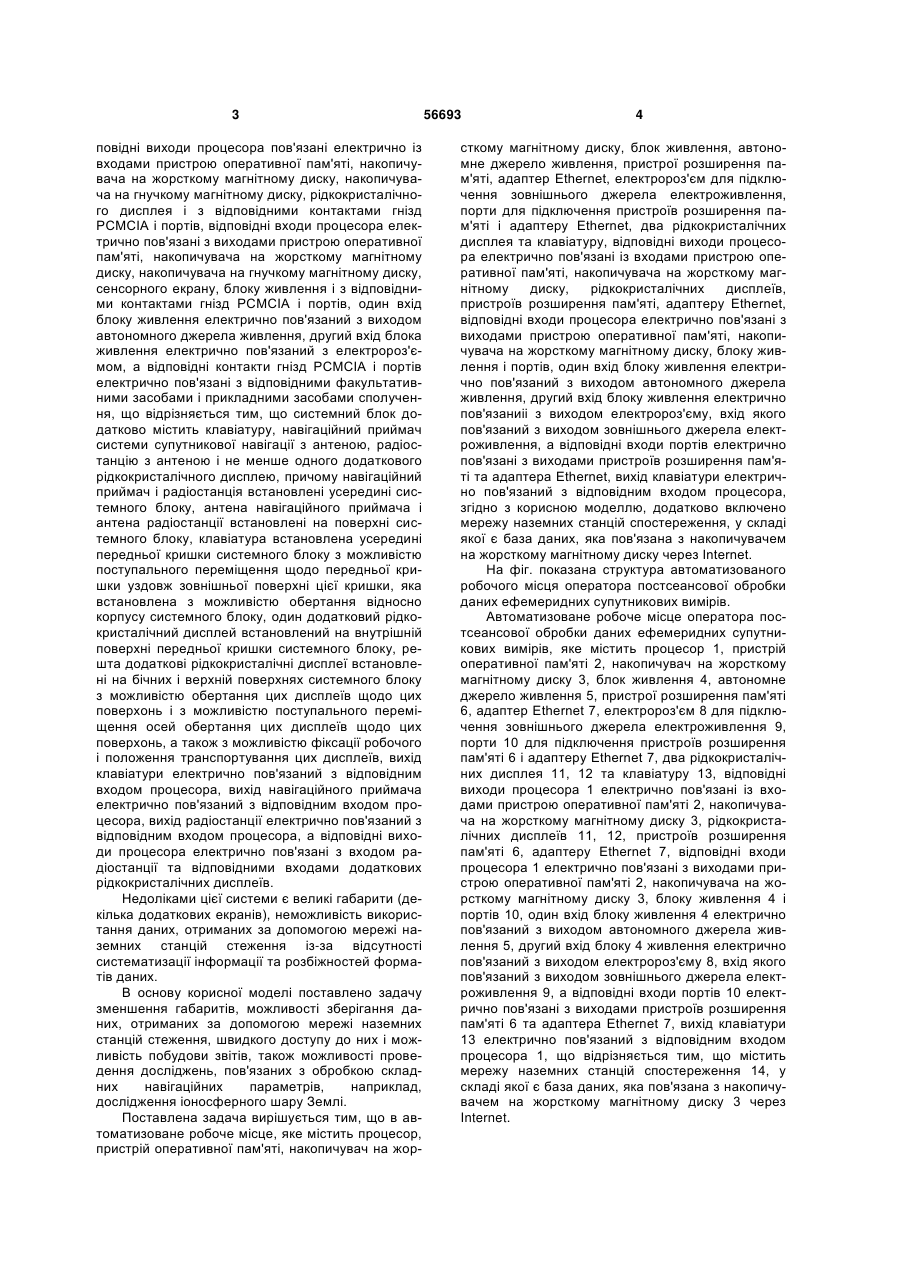

Автоматизоване робоче місце оператора постсеансової обробки даних ефемеридних супутникових вимірів, яке містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електророз'єм для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрич U 2 (19) 1 3 повідні виходи процесора пов'язані електрично із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, накопичувача на гнучкому магнітному диску, рідкокристалічного дисплея і з відповідними контактами гнізд PCMCIA і портів, відповідні входи процесора електрично пов'язані з виходами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, накопичувача на гнучкому магнітному диску, сенсорного екрану, блоку живлення і з відповідними контактами гнізд PCMCIA і портів, один вхід блоку живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з електророз'ємом, а відповідні контакти гнізд PCMCIA і портів електрично пов'язані з відповідними факультативними засобами і прикладними засобами сполучення, що відрізняється тим, що системний блок додатково містить клавіатуру, навігаційний приймач системи супутникової навігації з антеною, радіостанцію з антеною і не менше одного додаткового рідкокристалічного дисплею, причому навігаційний приймач і радіостанція встановлені усередині системного блоку, антена навігаційного приймача і антена радіостанції встановлені на поверхні системного блоку, клавіатура встановлена усередині передньої кришки системного блоку з можливістю поступального переміщення щодо передньої кришки уздовж зовнішньої поверхні цієї кришки, яка встановлена з можливістю обертання відносно корпусу системного блоку, один додатковий рідкокристалічний дисплей встановлений на внутрішній поверхні передньої кришки системного блоку, решта додаткові рідкокристалічні дисплеї встановлені на бічних і верхній поверхнях системного блоку з можливістю обертання цих дисплеїв щодо цих поверхонь і з можливістю поступального переміщення осей обертання цих дисплеїв щодо цих поверхонь, а також з можливістю фіксації робочого і положення транспортування цих дисплеїв, вихід клавіатури електрично пов'язаний з відповідним входом процесора, вихід навігаційного приймача електрично пов'язаний з відповідним входом процесора, вихід радіостанції електрично пов'язаний з відповідним входом процесора, а відповідні виходи процесора електрично пов'язані з входом радіостанції та відповідними входами додаткових рідкокристалічних дисплеїв. Недоліками цієї системи є великі габарити (декілька додаткових екранів), неможливість використання даних, отриманих за допомогою мережі наземних станцій стеження із-за відсутності систематизації інформації та розбіжностей форматів даних. В основу корисної моделі поставлено задачу зменшення габаритів, можливості зберігання даних, отриманих за допомогою мережі наземних станцій стеження, швидкого доступу до них і можливість побудови звітів, також можливості проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів, наприклад, дослідження іоносферного шару Землі. Поставлена задача вирішується тим, що в автоматизоване робоче місце, яке містить процесор, пристрій оперативної пам'яті, накопичувач на жор 56693 4 сткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електророз'єм для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптеру Ethernet, два рідкокристалічних дисплея та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптеру Ethernet, відповідні входи процесора електрично пов'язані з виходами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блоку живлення і портів, один вхід блоку живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блоку живлення електрично пов'язаниіі з виходом електророз'єму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, згідно з корисною моделлю, додатково включено мережу наземних станцій спостереження, у складі якої є база даних, яка пов'язана з накопичувачем на жорсткому магнітному диску через Internet. На фіг. показана структура автоматизованого робочого місця оператора постсеансової обробки даних ефемеридних супутникових вимірів. Автоматизоване робоче місце оператора постсеансової обробки даних ефемеридних супутникових вимірів, яке містить процесор 1, пристрій оперативної пам'яті 2, накопичувач на жорсткому магнітному диску 3, блок живлення 4, автономне джерело живлення 5, пристрої розширення пам'яті 6, адаптер Ethernet 7, електророз'єм 8 для підключення зовнішнього джерела електроживлення 9, порти 10 для підключення пристроїв розширення пам'яті 6 і адаптеру Ethernet 7, два рідкокристалічних дисплея 11, 12 та клавіатуру 13, відповідні виходи процесора 1 електрично пов'язані із входами пристрою оперативної пам'яті 2, накопичувача на жорсткому магнітному диску 3, рідкокристалічних дисплеїв 11, 12, пристроїв розширення пам'яті 6, адаптеру Ethernet 7, відповідні входи процесора 1 електрично пов'язані з виходами пристрою оперативної пам'яті 2, накопичувача на жорсткому магнітному диску 3, блоку живлення 4 і портів 10, один вхід блоку живлення 4 електрично пов'язаний з виходом автономного джерела живлення 5, другий вхід блоку 4 живлення електрично пов'язаний з виходом електророз'єму 8, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення 9, а відповідні входи портів 10 електрично пов'язані з виходами пристроїв розширення пам'яті 6 та адаптера Ethernet 7, вихід клавіатури 13 електрично пов'язаний з відповідним входом процесора 1, що відрізняється тим, що містить мережу наземних станцій спостереження 14, у складі якої є база даних, яка пов'язана з накопичувачем на жорсткому магнітному диску 3 через Internet. 5 56693 Працює автоматизоване робоче місце оператора постсеансової обробки даних ефемеридних супутникових вимірів наступним чином. Через електророз'єм 8, електричний сигнал з зовнішнього джерела електроживлення 9 поступає на блок живлення 4 (при неможливості використання зовнішнього джерела живлення 9 використовується для подачі живлення автоматизованому робочому місцю автономне джерело живлення 5). Далі керуючий сигнал поступає на процесор 1, після чого виконується автоматичне тестування усього автоматизованого робочого місця. Якщо усі частини останнього працюють правильно, то відбувається загрузка операційної системи. Електричні сигнали від процесора 1 поступають на пристрій оперативної пам'яті 2, накопичувач на жорсткому магнітному диску 3, рідкокристалічні дисплеї 11, 12, пристрої розширення пам'яті 6, адаптер Ethernet 7, порти 10. За допомогою клавіатури 13 оператор формує керуючі електричні сигнали, за допомогою яких з мережі наземних станцій стеження 14 на накопичувач жорсткого магнітного диску 3 через Internet потрапляє інформація, запит на яку було зроблено оператором, процесор 1, беручи отримані дані з накопичувача Комп’ютерна верстка М. Мацело 6 на жорсткому магнітному диску 3 , аналізує їх, систематизує, та переводить в необхідний формат та записує в базу даних, в якій інформація зберігається, а при необхідності може бути використана для проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів. При недостатній кількості вільної пам'яті використовуються пристрої розширення пам'яті 6, тобто процесор 1 формує сигнал для запису даних на пристрої розширення пам'яті 6. Для перегляду навігаційних даних оператор за допомогою клавіатури 13 знову формує управляючий сигнал, який потрапляє на процесор 1, з останнього сигнал потрапляє на накопичувач на жорсткому магнітному диску 3, з якого на рідкокристалічні дисплеї 11, 12 виводиться необхідна інформація. Таким чином, запропоноване автоматизоване робоче місце оператора постсеансової обробки даних ефемеридних супутникових вимірів вирішує проблему можливості використання даних, отриманих за допомогою мережі наземних станцій спостереження, їх зберігання і швидкого доступу до них, систематизації інформації, переведення її у єдиний формат та проблему великих габаритів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
