Різак-мульчувач рослин

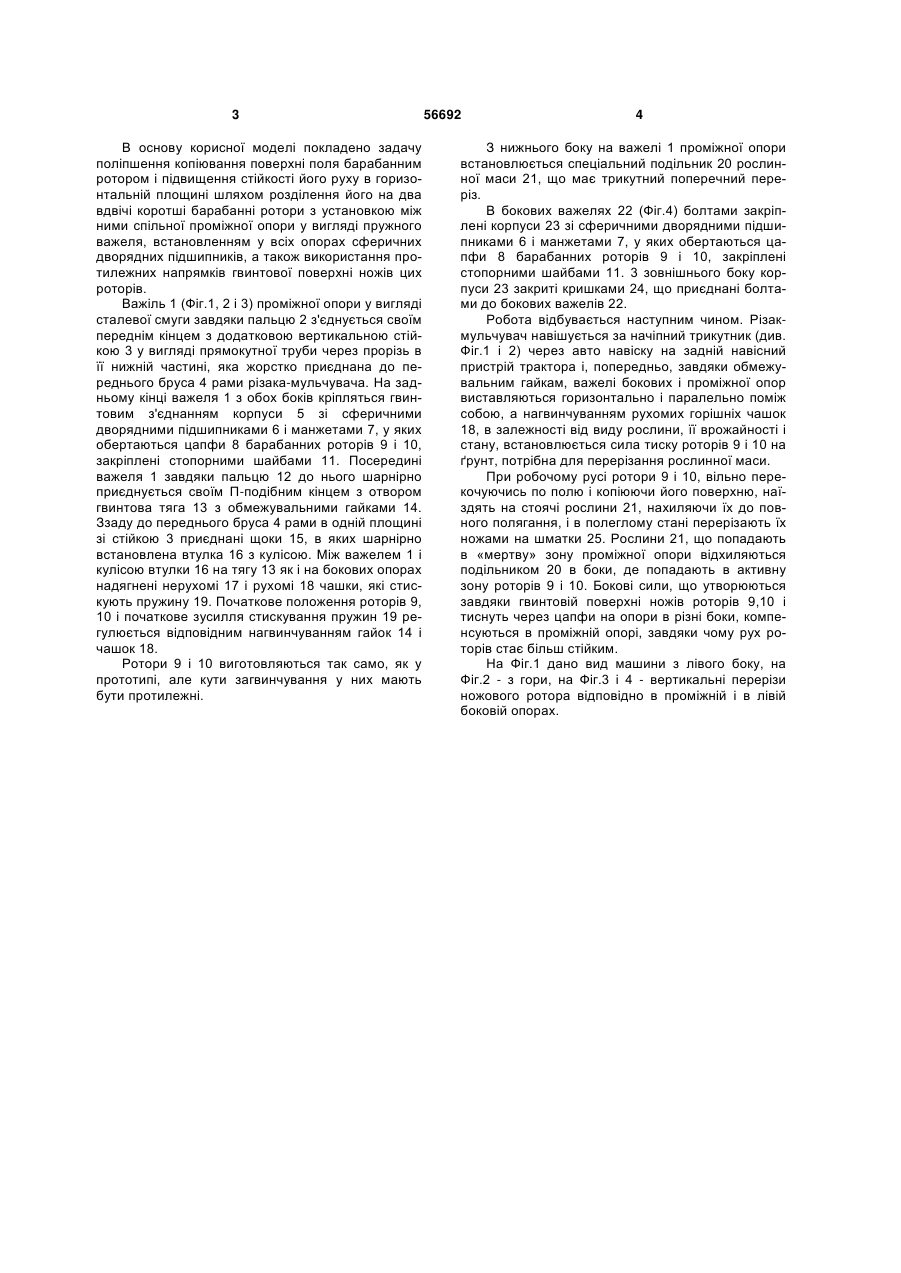

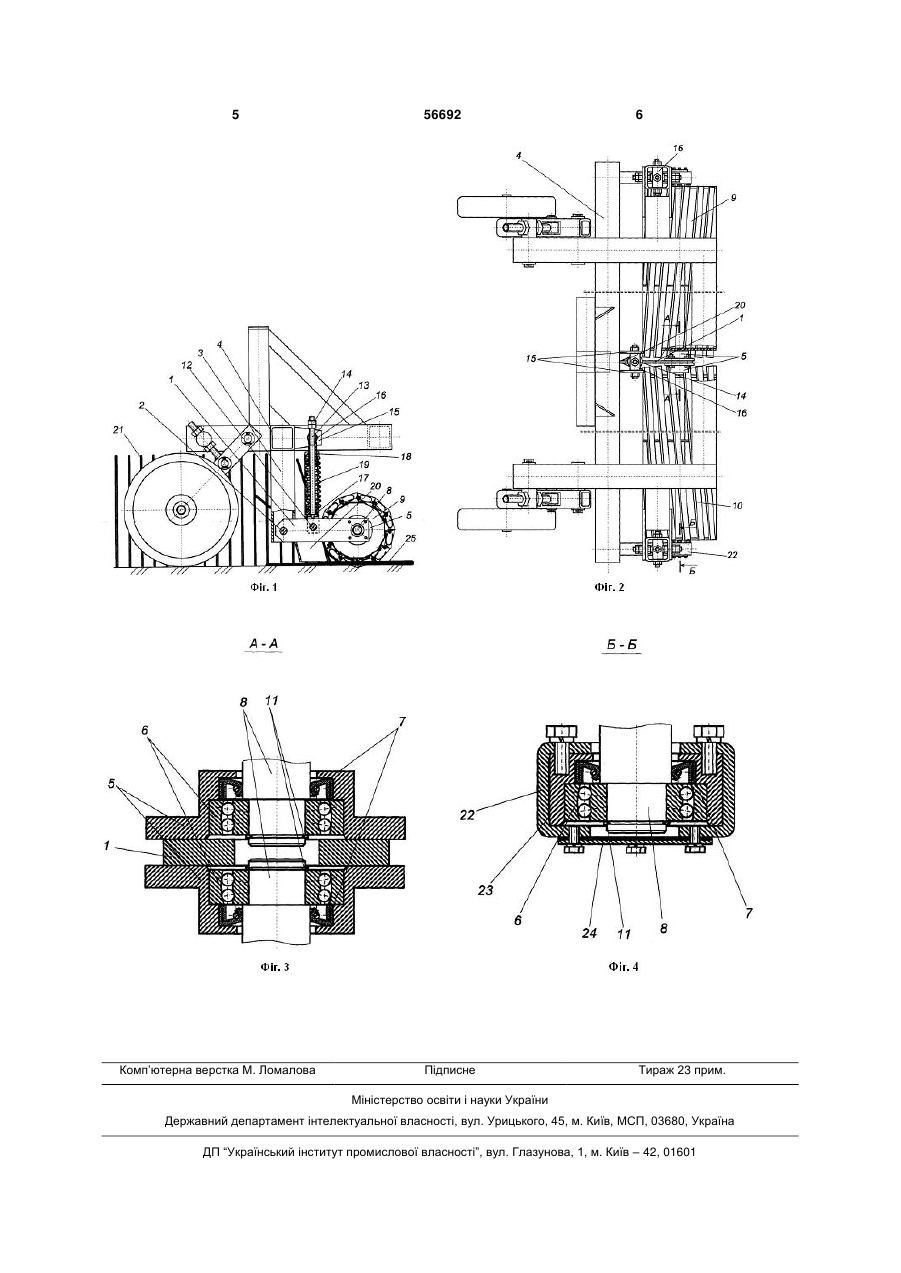

1. Різак-мульчувач рослин, що містить раму з навісним трикутником, двома опорними колесами з гвинтовими механізмами регулювання їх висоти розташування і барабанний ротор з ножами, встановленими на його периферії на рівній відстані по гвинтовій поверхні, а його вал своїми цапфами встановлений у втулках поворотних важелів, які з'єднані з рамою шарнірно і притискують ротор до поверхні поля через пружини, встановлені між важелями і рамою, який відрізняється тим, що U 2 (19) 1 3 В основу корисної моделі покладено задачу поліпшення копіювання поверхні поля барабанним ротором і підвищення стійкості його руху в горизонтальній площині шляхом розділення його на два вдвічі коротші барабанні ротори з установкою між ними спільної проміжної опори у вигляді пружного важеля, встановленням у всіх опорах сферичних дворядних підшипників, а також використання протилежних напрямків гвинтової поверхні ножів цих роторів. Важіль 1 (Фіг.1, 2 і 3) проміжної опори у вигляді сталевої смуги завдяки пальцю 2 з'єднується своїм переднім кінцем з додатковою вертикальною стійкою 3 у вигляді прямокутної труби через прорізь в її нижній частині, яка жорстко приєднана до переднього бруса 4 рами різака-мульчувача. На задньому кінці важеля 1 з обох боків кріпляться гвинтовим з'єднанням корпуси 5 зі сферичними дворядними підшипниками 6 і манжетами 7, у яких обертаються цапфи 8 барабанних роторів 9 і 10, закріплені стопорними шайбами 11. Посередині важеля 1 завдяки пальцю 12 до нього шарнірно приєднується своїм П-подібним кінцем з отвором гвинтова тяга 13 з обмежувальними гайками 14. Ззаду до переднього бруса 4 рами в одній площині зі стійкою 3 приєднані щоки 15, в яких шарнірно встановлена втулка 16 з кулісою. Між важелем 1 і кулісою втулки 16 на тягу 13 як і на бокових опорах надягнені нерухомі 17 і рухомі 18 чашки, які стискують пружину 19. Початкове положення роторів 9, 10 і початкове зусилля стискування пружин 19 регулюється відповідним нагвинчуванням гайок 14 і чашок 18. Ротори 9 і 10 виготовляються так само, як у прототипі, але кути загвинчування у них мають бути протилежні. 56692 4 З нижнього боку на важелі 1 проміжної опори встановлюється спеціальний подільник 20 рослинної маси 21, що має трикутний поперечний переріз. В бокових важелях 22 (Фіг.4) болтами закріплені корпуси 23 зі сферичними дворядними підшипниками 6 і манжетами 7, у яких обертаються цапфи 8 барабанних роторів 9 і 10, закріплені стопорними шайбами 11. 3 зовнішнього боку корпуси 23 закриті кришками 24, що приєднані болтами до бокових важелів 22. Робота відбувається наступним чином. Різакмульчувач навішується за начіпний трикутник (див. Фіг.1 і 2) через авто навіску на задній навісний пристрій трактора і, попередньо, завдяки обмежувальним гайкам, важелі бокових і проміжної опор виставляються горизонтально і паралельно поміж собою, а нагвинчуванням рухомих горішніх чашок 18, в залежності від виду рослини, її врожайності і стану, встановлюється сила тиску роторів 9 і 10 на ґрунт, потрібна для перерізання рослинної маси. При робочому русі ротори 9 і 10, вільно перекочуючись по полю і копіюючи його поверхню, наїздять на стоячі рослини 21, нахиляючи їх до повного полягання, і в полеглому стані перерізають їх ножами на шматки 25. Рослини 21, що попадають в «мертву» зону проміжної опори відхиляються подільником 20 в боки, де попадають в активну зону роторів 9 і 10. Бокові сили, що утворюються завдяки гвинтовій поверхні ножів роторів 9,10 і тиснуть через цапфи на опори в різні боки, компенсуються в проміжній опорі, завдяки чому рух роторів стає більш стійким. На Фіг.1 дано вид машини з лівого боку, на Фіг.2 - з гори, на Фіг.3 і 4 - вертикальні перерізи ножового ротора відповідно в проміжній і в лівій боковій опорах. 5 Комп’ютерна верстка М. Ломалова 56692 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
