Ротор вентилятора

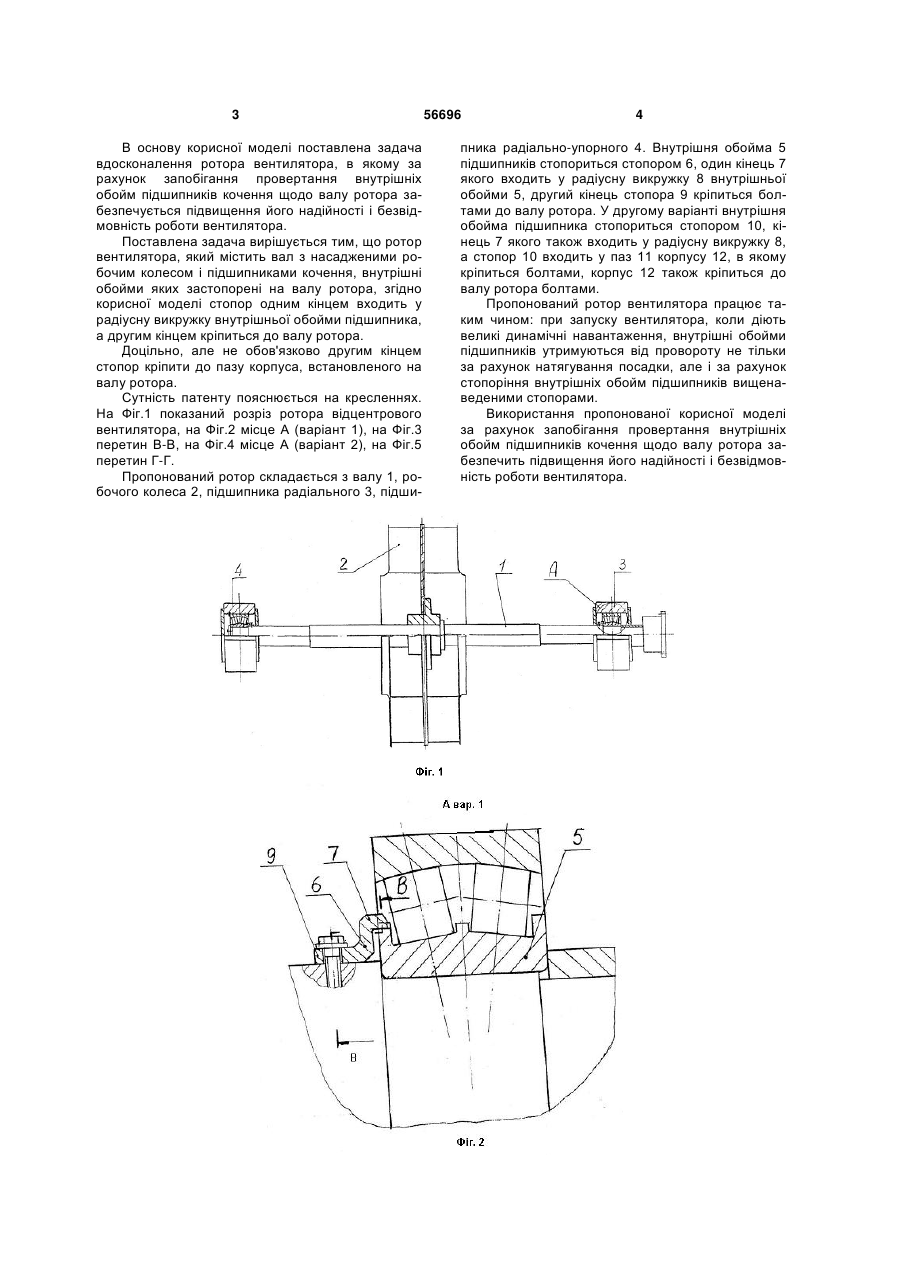

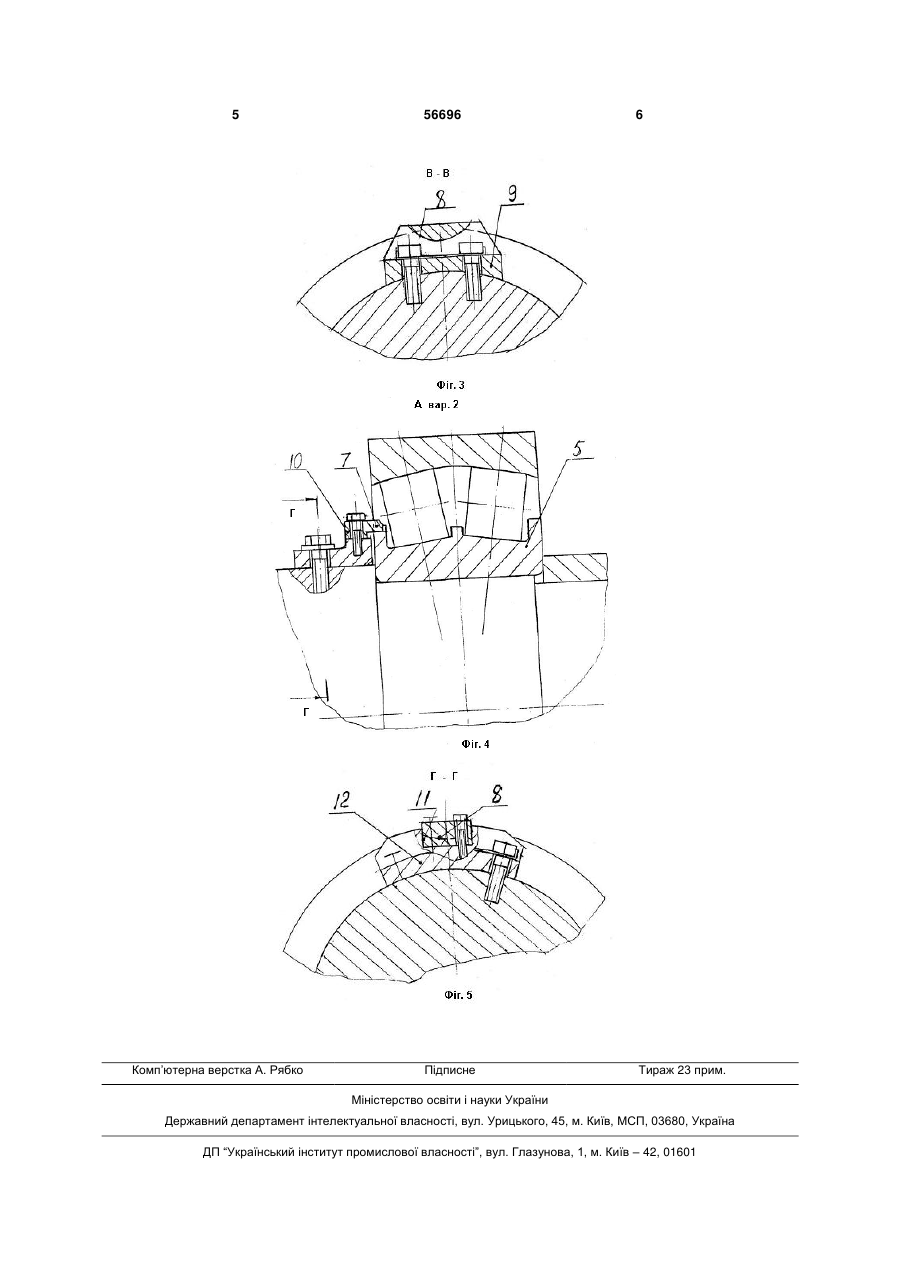

1. Ротор вентилятора, що містить вал з насадженими робочим колесом і підшипниками кочення, внутрішні обойми яких застопорені на валу ротора, який відрізняється тим, що стопор одним кінцем входить у радіусну викружку внутрішньої обойми підшипника, а другим кінцем кріпиться до вала ротора. 2. Ротор вентилятора за п. 1, який відрізняється тим, що другим кінцем стопор кріпиться до паза корпуса, встановленого на валу ротора. (19) (21) u201008077 (22) 29.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) СПІВАК ВОЛОДИМИР АНДРІЙОВИЧ, ФИЛИМОНОВ ПАВЛО ЄВГЕНОВИЧ, БОКІЙ БОРИС ВСЕВОЛОДОВИЧ, АБРАМЧУК ПАВЛО ОСИПОВИЧ, МАКАРОВ ВАДИМ ВАЛЕРІЙОВИЧ (73) ОРЕНДНЕ ПІДПРИЄМСТВО "ШАХТА ІМ. О.Ф. ЗАСЯДЬКА" 3 В основу корисної моделі поставлена задача вдосконалення ротора вентилятора, в якому за рахунок запобігання провертання внутрішніх обойм підшипників кочення щодо валу ротора забезпечується підвищення його надійності і безвідмовність роботи вентилятора. Поставлена задача вирішується тим, що ротор вентилятора, який містить вал з насадженими робочим колесом і підшипниками кочення, внутрішні обойми яких застопорені на валу ротора, згідно корисної моделі стопор одним кінцем входить у радіусну викружку внутрішньої обойми підшипника, а другим кінцем кріпиться до валу ротора. Доцільно, але не обов'язково другим кінцем стопор кріпити до пазу корпуса, встановленого на валу ротора. Сутність патенту пояснюється на кресленнях. На Фіг.1 показаний розріз ротора відцентрового вентилятора, на Фіг.2 місце А (варіант 1), на Фіг.3 перетин В-В, на Фіг.4 місце А (варіант 2), на Фіг.5 перетин Г-Г. Пропонований ротор складається з валу 1, робочого колеса 2, підшипника радіального 3, підши 56696 4 пника радіально-упорного 4. Внутрішня обойма 5 підшипників стопориться стопором 6, один кінець 7 якого входить у радіусну викружку 8 внутрішньої обойми 5, другий кінець стопора 9 кріпиться болтами до валу ротора. У другому варіанті внутрішня обойма підшипника стопориться стопором 10, кінець 7 якого також входить у радіусну викружку 8, а стопор 10 входить у паз 11 корпусу 12, в якому кріпиться болтами, корпус 12 також кріпиться до валу ротора болтами. Пропонований ротор вентилятора працює таким чином: при запуску вентилятора, коли діють великі динамічні навантаження, внутрішні обойми підшипників утримуються від провороту не тільки за рахунок натягування посадки, але і за рахунок стопоріння внутрішніх обойм підшипників вищенаведеними стопорами. Використання пропонованої корисної моделі за рахунок запобігання провертання внутрішніх обойм підшипників кочення щодо валу ротора забезпечить підвищення його надійності і безвідмовність роботи вентилятора. 5 Комп’ютерна верстка А. Рябко 56696 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
