Торкрет-фурма для гарячого ремонтування промислових печей керамічним наплавленням

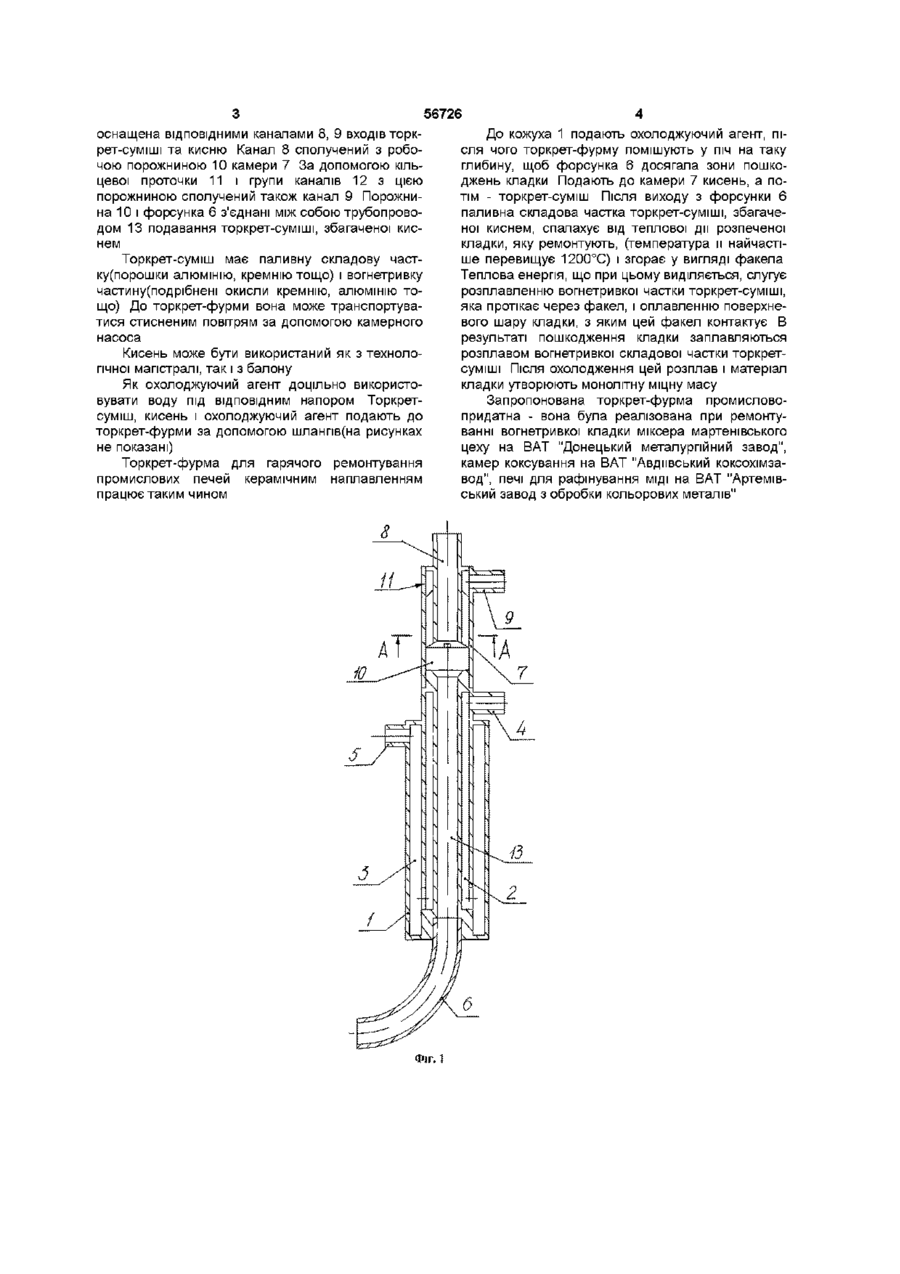

Торкрет-фурма для гарячого ремонтування промислових печей керамічним наплавленням, яка містить охолоджувальний кожух з розташованим у ньому каналом подавання торкрет-суміші, канал входу кисню і камеру збагачення торкрет-суміші киснем, яка відрізняється тим, що камера збагачення торкрет-суміші киснем розташована на Винахід стосується, в основному, металургійної та коксохімічної промисловостей і може бути використаний в інших галузях народного господарства при гарячому ремонтуванні пошкодженої вогнетривкої кладки Як прототип прийнята торкрет-фурма для гарячого ремонтування промислових печей керамічним наплавленням, яка містить охолоджувальний кожух з розташованим у ньому каналом подавання торкрет-суміші, канал входу кисню і камеру збагачення торкрет-суміші киснем, розташовану на ВИ містить охолоджувальний кожух з розташованим у ньому каналом подавання торкрет-суміші, канал входу кисню і камеру збагачення торкрет-суміші киснем, передбачене таке конструктивне перетворення камера збагачення торкрет-суміші киснем ХІДНІЙ ДІЛЯНЦІ торкрет-фурми [див авт свідоцтво СРСР №1709162, кл P27D1/16, 1992р] Ця торкрет-фурма має такі недоліки 1) складність конструкції, зумовлена необхідністю охолоджувати два технологічних трубопроводи - подавання торкрет-суміші та кисню до камери збагачення цієї суміші киснем, 2) утруднення маніпулювання торкрет-фурмою при роботі, спричинене збільшенням маси і розмірів у поперечному напрямку, а також розташуванням камери збагачення торкрет-суміші киснем на ВИХІДНІЙ ДІЛЯНЦІ торкрет-фурми В основу винахідницького задуму покладене завдання вдосконалення торкрет-фурми для гарячого ремонтування промислових печей керамічним наплавленням шляхом усунення недоліків прототипу, яке забезпечує спрощення конструкції та полегшення маніпулювання торкрет-фурмою при роботі Поставлене завдання вирішене таким чином, що в торкрет-фурмі для гарячого ремонтування промислових печей керамічним наплавленням, яка ВХІДНІЙ ДІЛЯНЦІ торкрет-фурми розташована на ВХІДНІЙ ДІЛЯНЦІ торкрет-фурми Запропонована торкрет-фурма забезпечує таку технічну результативність 1) спрощення конструкції створенням можливості охолоджувати тільки один трубопровід подавання торкрет-суміші, 2) полегшення маніпулювання торкретфурмою при роботі, забезпечене як зменшенням маси і розмірів у поперечному напрямку, так і розташуванням камери збагачення торкрет-суміші киснем на ВХІДНІЙ ДІЛЯНЦІ торкрет-фурми Вищевказане свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак запропонованої торкрет-фурми і забезпеченою при цьому техніко-економічною результативністю Технічна суть запропонованої торкрет-фурми пояснюється рисунками, на яких зображено Фіг 1 - загальний видторкрет-фурми, Фіг 2 - переріз А-А на фіг 1 Запропонована торкрет-фурма утворена групою розташованих коаксіально трубчастих елементів і містить кожух 1 з внутрішньою 2 і зовнішньою З проточними порожнинами, оснащеними ВІДПОВІДНИМИ патрубками 4, 5 входу і виходу охолоджуючого агента На ВИХІДНІЙ ДІЛЯНЦІ торкрет-фурми розташована змінна форсунка 6, на ВХІДНІЙ ДІЛЯНЦІ - камера 7 збагачення торкрет-суміші киснем, (О 1 (О ю 56726 оснащена ВІДПОВІДНИМИ каналами 8, 9 входів торкрет-суміші та кисню Канал 8 сполучений з робочою порожниною 10 камери 7 За допомогою кільцевої проточки 11 і групи каналів 12 з цією порожниною сполучений також канал 9 Порожнина 10 і форсунка 6 з'єднані між собою трубопроводом 13 подавання торкрет-суміші, збагаченої киснем Торкрет-суміш має паливну складову частку(порошки алюмінію, кремнію тощо) і вогнетривку частину(подрібнені окисли кремнію, алюмінію тощо) До торкрет-фурми вона може транспортуватися стисненим повітрям за допомогою камерного насоса Кисень може бути використаний як з технологічної магістралі, так і з балону Як охолоджуючий агент доцільно використовувати воду під ВІДПОВІДНИМ напором Торкретсуміш, кисень і охолоджуючий агент подають до торкрет-фурми за допомогою шланпв(на рисунках не показані) Торкрет-фурма для гарячого ремонтування промислових печей керамічним наплавленням працює таким чином Фіг. 1 До кожуха 1 подають охолоджуючий агент, після чого торкрет-фурму помішують у піч на таку глибину, щоб форсунка 6 досягала зони пошкоджень кладки Подають до камери 7 кисень, а потім - торкрет-суміш Після виходу з форсунки 6 паливна складова частка торкрет-суміші, збагаченої киснем, спалахує від теплової дії розпеченої кладки, яку ремонтують, (температура и найчастіше перевищує 1200°С) і згорає у вигляді факела Теплова енергія, що при цьому виділяється, слугує розплавленню вогнетривкої частки торкрет-суміші, яка протікає через факел, і оплавленню поверхневого шару кладки, з яким цей факел контактує В результаті пошкодження кладки заплавляються розплавом вогнетривкої складової частки торкретсуміші Після охолодження цей розплав і матеріал кладки утворюють монолітну міцну масу Запропонована торкрет-фурма промисловопридатна - вона була реалізована при ремонтуванні вогнетривкої кладки міксера мартенівського цеху на ВАТ "Донецький металургійний завод", камер коксування на ВАТ "Авдмвський коксохімзавод", печі для рафінування МІДІ на ВАТ "Артемівський завод з обробки кольорових металів" 56726 Фіг. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
