Плита перекриття оглядового колодязя

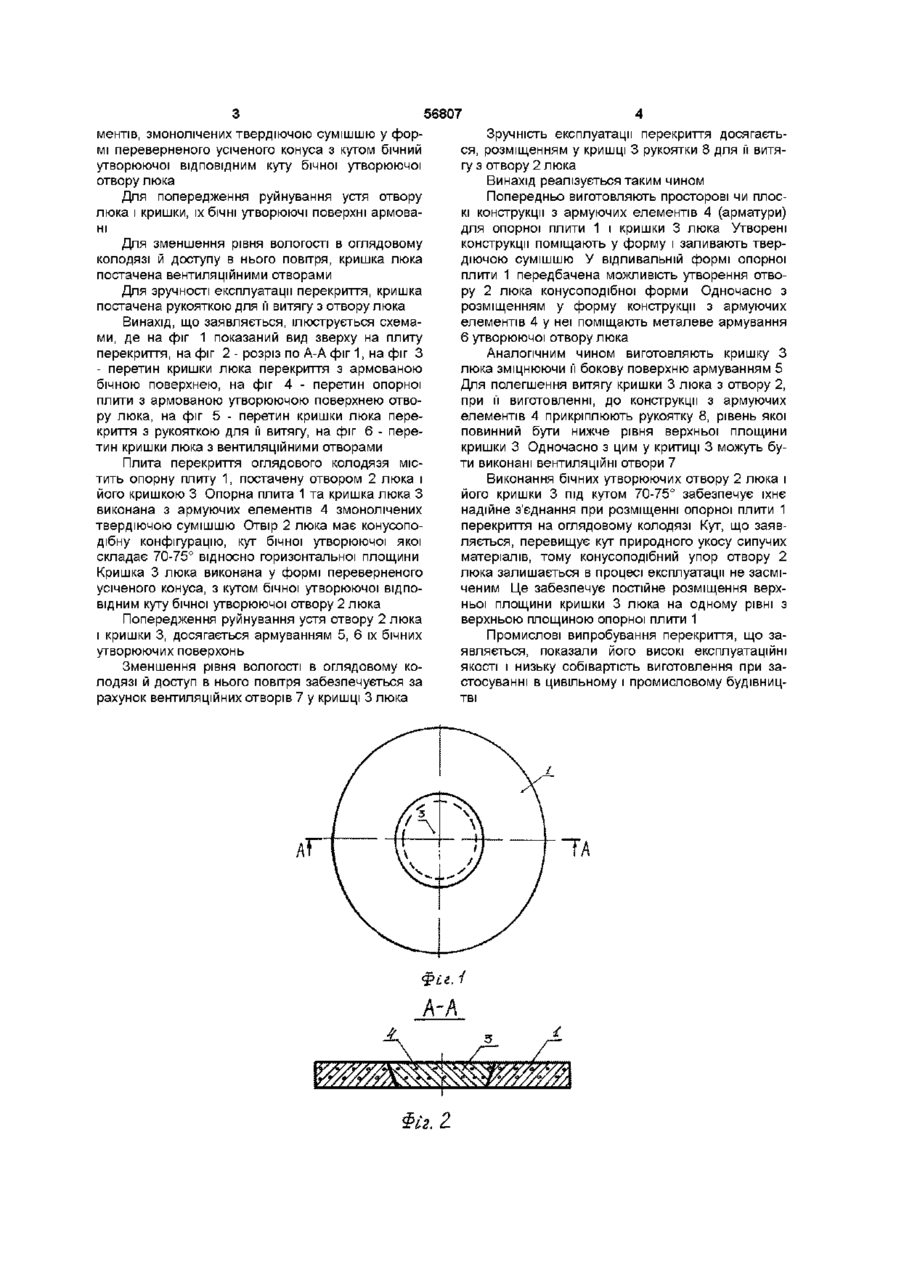

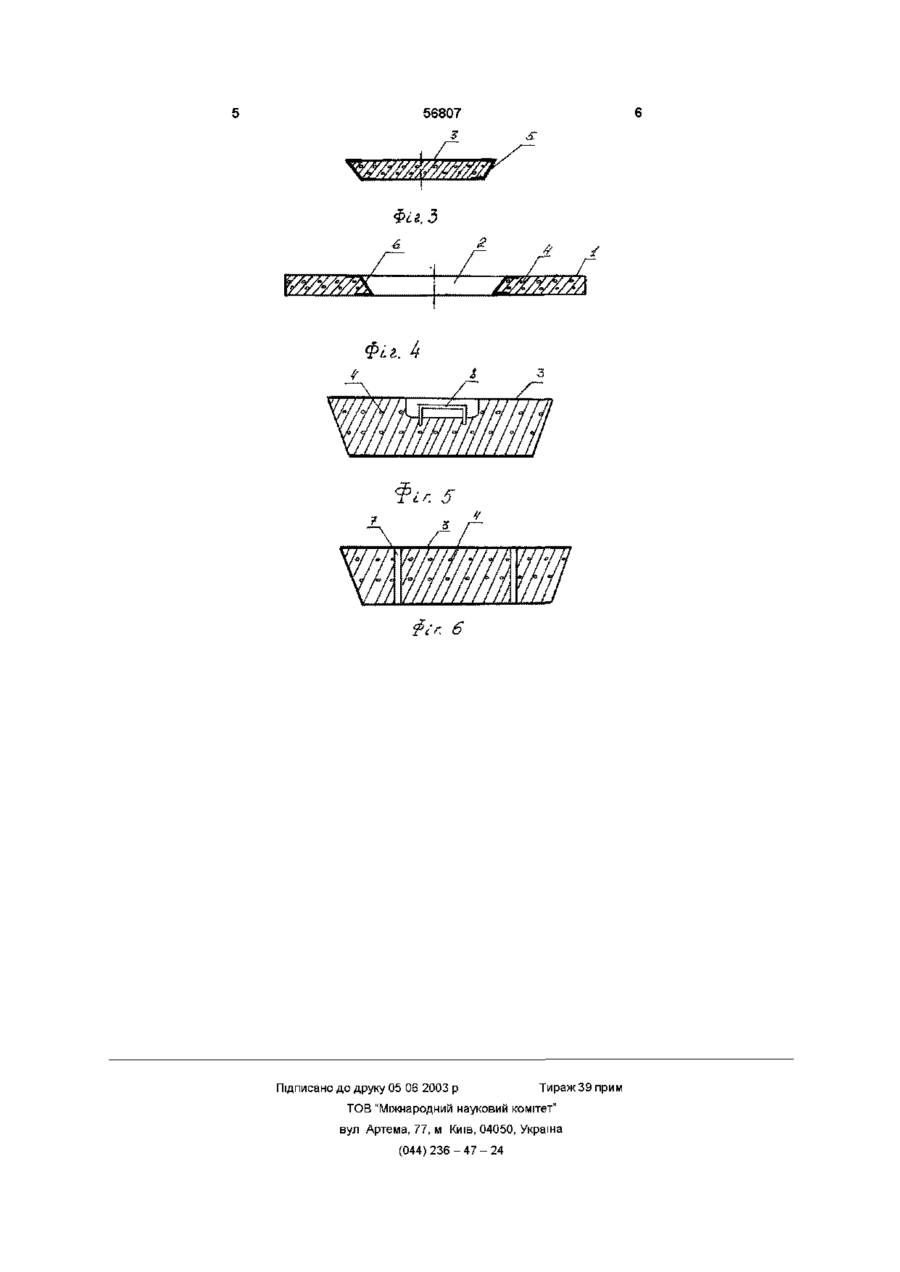

1 Плита перекриття оглядового колодязя, що містить опорну плиту і люк, при цьому верхня площина кришки люка знаходиться на одному рівні з верхньою площиною опорної плити, яка відрізняється тим, що опорна плита виконана з арматурних елементів, змонолічених твердіючою сумішшю, при цьому отвір люка має конусоподібну форму, кут бічної твірної якої складає 70-75° відносно горизонтальної площини, при цьому кришка люка виконана з арматурних елементів змонолічених твердіючою сумішшю, у формі переверненого зрізаного конуса, з кутом бічної твірної ВІДПОВІДНИМ куту бічної твірної отвору люка 2 Плита перекриття по п 1, яка відрізняється тим, що бічні твірні поверхні отвору люка й кришки армовані 3 Плита перекриття по пп 1-2, яка відрізняється тим, що кришка оснащена вентиляційними отворами 4 Плита перекриття по пп 1-3, яка відрізняється тим, що кришка люка оснащена рукояткою Винахід відноситься до будівництва, зокрема, до елементів конструкцій оглядових колодязів підземних комунікацій і споруджень Відома конструкція плити перекриття підземного спорудження, що включає несучу конструкцію з отвором люка і його кришкою (АС СРСР № 1470870, опубл 07 04 89 р , БВ №13) Недоліком відомої конструкції є те, що оголовок люка виступає над рівнем поверхні опорної плити, що робить неможливим и установку на проїзній частині чи на ПІШОХІДНИХ доріжках через можливість виникнення аварійної ситуації чи травматизму ПІШОХОДІВ Крім того, конструкція люка складна і вимагає великих трудових і матеріальних витрат при виготовленні Найбільш близьким технічним рішенням, обраним як прототип, є конструкція плити перекриття оглядового колодязя, що містить опорну плиту й люк, при цьому верхня площина кришки люка знаходиться на одному рівні з верхньою площиною опорної плити ( АС СРСР № 1381250, опубл 15 03 88р БВ№10) Недоліком відомої конструкції є те, що бічна утворююча кришки люка і упори в опорній плиті виконані під прямим кутом Це веде до засмічення упора опорної плити і в наслідок цього розміщенню кришки люка над верхньою площиною опорної плити У результаті цього можливі травматизм ПІШОХОДІВ якщо плита перекриття знаходиться на тротуарі, або створення аварійної ситуації, якщо плита перекриття знаходиться на проїзній частині Крім того, кришка люка виконана з металу, що веде до значних витрат на и виготовлення Задачею винаходу є удосконалення конструкції плити перекриття оглядового колодязя спорудження за рахунок и виконання, як і кришки люка з армуючих елементів, змонолічених твердіючою сумішшю, при цьому, бічні утворюючі люка перекриття і його кришки виконані під кутом відносно горизонтальної площини Це дозволяє у процесі експлуатації перекриття забезпечити постійне розміщення кришки люка на одному рівні з поверхнею опорної плити, забезпечити безпеку руху по плиті перекриття, а також знизити трудові і матеріальні витрати на її виготовлення Поставлена задача вирішується за рахунок того, що плита перекриття оглядового колодязя містить опорну плиту й люк, при цьому верхня площина кришки люка знаходиться на одному рівні з верхньою площиною опорної плити ВІДПОВІДНО ДО винаходу, опорна плита виконана з армуючих елементів, змонолічених твердіючою сумішшю, при цьому отвір люка має конусоподібну форму, кут бічний утворюючої якої складає 70-75° відносно горизонтальної площини, при цьому кришка люка виконана з армуючих еле 1 О 00 (О ю 56807 ментів, змонолічених твердіючою сумішшю у формі переверненого усіченого конуса з кутом бічний утворюючої ВІДПОВІДНИМ куту бічної утворюючої отвору люка Для попередження руйнування устя отвору люка і кришки, їх бічні утворюючі поверхні армовані Для зменшення рівня вологості в оглядовому колодязі й доступу в нього повітря, кришка люка постачена вентиляційними отворами Для зручності експлуатації перекриття, кришка постачена рукояткою для її витягу з отвору люка Винахід, що заявляється, ілюструється схемами, де на фіг 1 показаний вид зверху на плиту перекриття, на фіг 2 - розріз по А-А фіг 1, на фіг З - перетин кришки люка перекриття з армованою бічною поверхнею, на фіг 4 - перетин опорної плити з армованою утворюючою поверхнею отвору люка, на фіг 5 - перетин кришки люка перекриття з рукояткою для її витягу, на фіг 6 - перетин кришки люка з вентиляційними отворами Плита перекриття оглядового колодязя містить опорну плиту 1, постачену отвором 2 люка і його кришкою 3 Опорна плита 1 та кришка люка З виконана з армуючих елементів 4 змонолічених твердіючою сумішшю Отвір 2 люка має конусоподібну конфігурацію, кут бічної утворюючої якої складає 70-75° відносно горизонтальної площини Кришка 3 люка виконана у формі переверненого усіченого конуса, з кутом бічної утворюючої ВІДПОВІДНИМ куту бічної утворюючої отвору 2 люка Попередження руйнування устя отвору 2 люка і кришки 3, досягається армуванням 5, 6 їх бічних утворюючих поверхонь Зменшення рівня вологості в оглядовому колодязі й доступ в нього повітря забезпечується за рахунок вентиляційних отворів 7 у кришці 3 люка §Сг. 2. Зручність експлуатації перекриття досягається, розміщенням у кришці 3 рукоятки 8 для її витягу з отвору 2 люка Винахід реалізується таким чином Попередньо виготовляють просторові чи плоскі конструкції з армуючих елементів 4 (арматури) для опорної плити 1 і кришки 3 люка Утворені конструкції поміщають у форму і заливають твердіючою сумішшю У відливальній формі опорної плити 1 передбачена можливість утворення отвору 2 люка конусоподібної форми Одночасно з розміщенням у форму конструкції з армуючих елементів 4 у неї поміщають металеве армування 6 утворюючої отвору люка Аналогічним чином виготовляють кришку З люка зміцнюючи її бокову поверхню армуванням 5 Для полегшення витягу кришки 3 люка з отвору 2, при її виготовленні, до конструкції з армуючих елементів 4 прикріплюють рукоятку 8, рівень якої повинний бути нижче рівня верхньої площини кришки 3 Одночасно з цим у критиці 3 можуть бути виконані вентиляційні отвори 7 Виконання бічних утворюючих отвору 2 люка і його кришки 3 під кутом 70-75° забезпечує їхнє надійне з'єднання при розміщенні опорної плити 1 перекриття на оглядовому колодязі Кут, що заявляється, перевищує кут природного укосу сипучих матеріалів, тому конусоподібний упор отвору 2 люка залишається в процесі експлуатації не засміченим Це забезпечує постійне розміщення верхньої площини кришки 3 люка на одному рівні з верхньою площиною опорної плити 1 Промислові випробування перекриття, що заявляється, показали його високі експлуатаційні якості і низьку собівартість виготовлення при застосуванні в цивільному і промисловому будівництві -л 6 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
