Водогрійний котел

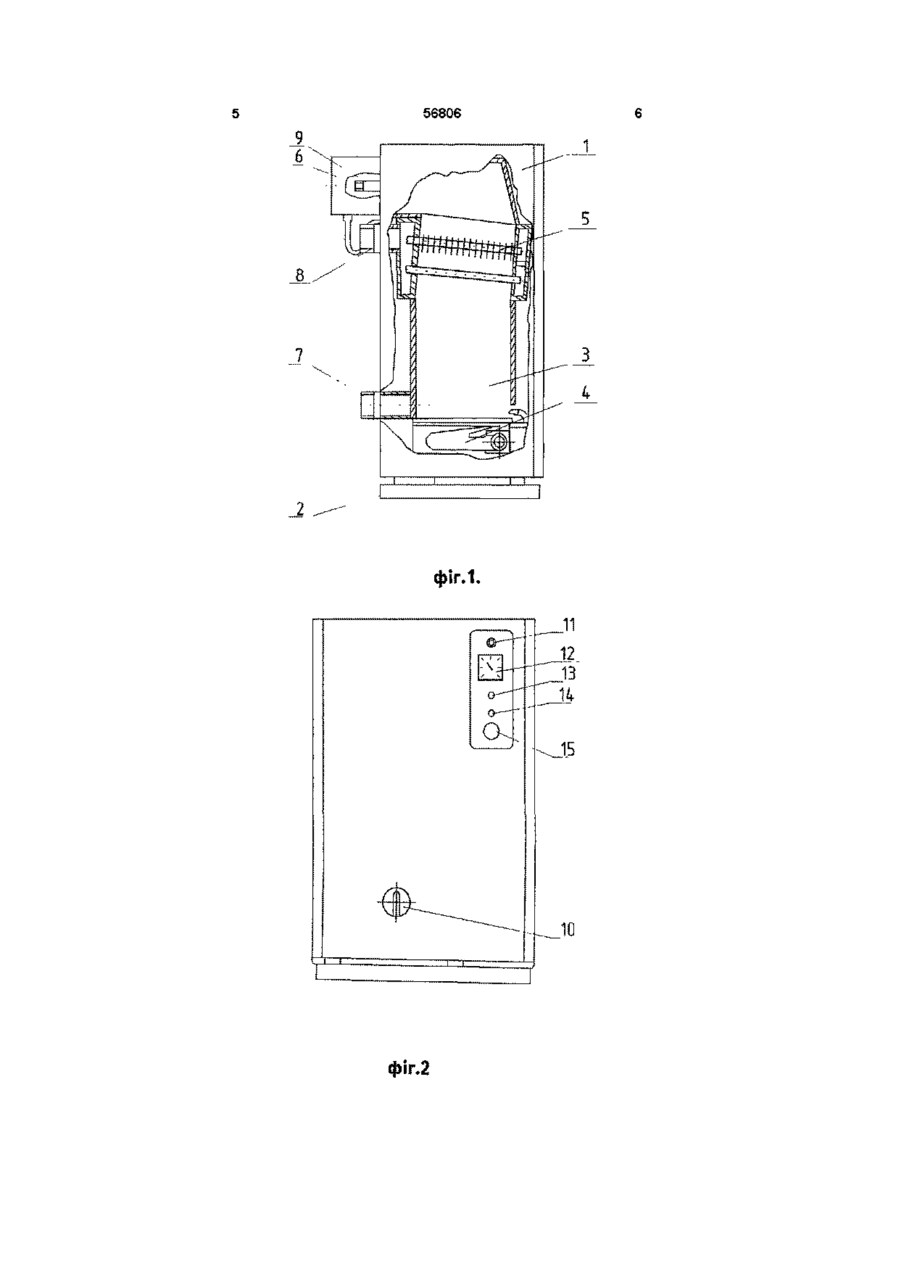

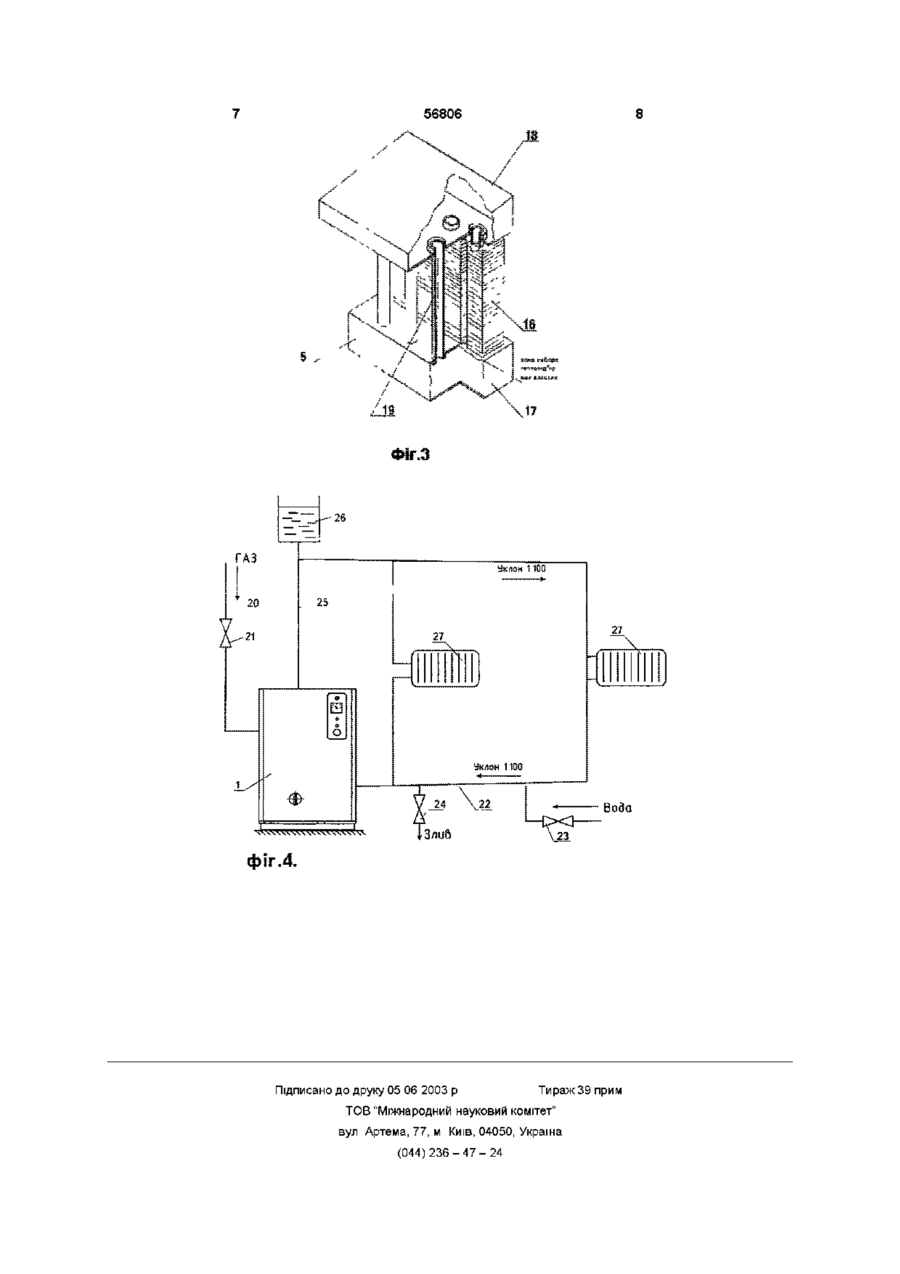

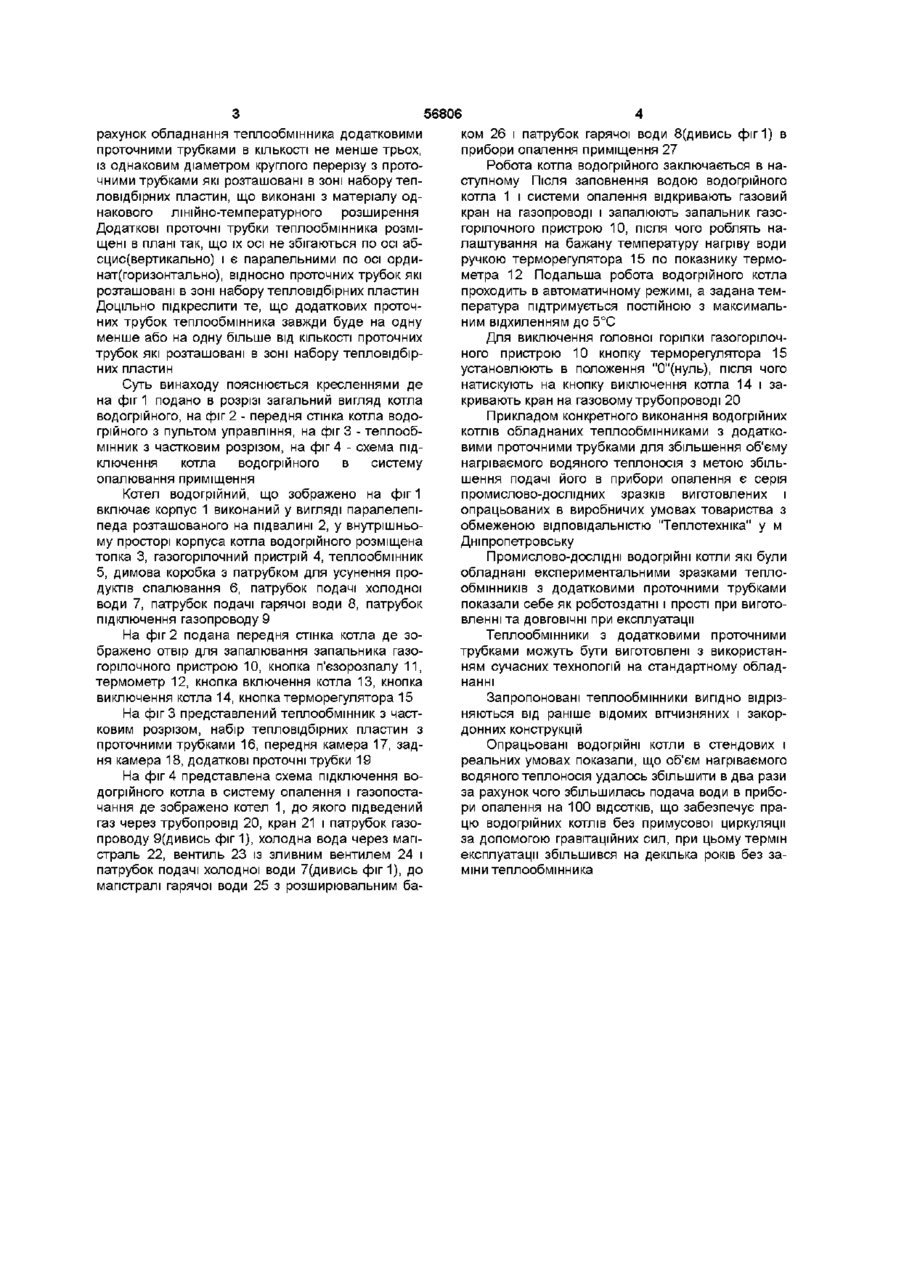

1 Водогрійний котел, якій містить корпус і топкову камеру прямокутної форми, що обладнаний у нижній частині корпусу патрубком підведення холодної води, а у верхній частині - патрубком відведення гарячої води, до того топкова камера має бокові, передню та задню стінку, яка обладнана пальниковим пристроєм і газоходом, в якому упоперек руху продуктів спалювання встановлені перемички у вигляді проточних труб, а газохід з'єднаний із димоходом, який відрізняється тим, що він обладнаний теплообмінником з додатковими проточними трубками для збільшення об'єму нагріваного водяного теплоносія, які розташовані за межами проточних трубок, що розміщені в зоні набору тепловідбірних пластин 2 Водогрійний котел за п 1 , який відрізняється тим, що теплообмінник обладнаний додатковими проточними трубками у КІЛЬКОСТІ не менше трьох 3 Водогрійний котел за пп 1, 2, який відрізняється тим, що додаткові проточні трубки теплообмін ника розміщені в плані так, що їх осі не збігаються по осі абсцис і паралельні по осі ординат відносно проточних трубок, які розташовані в зоні набору тепловідбірних пластин 4 Водогрійний котел за пп 1 - 3, який відрізняється тим, що додаткові проточні трубки теплообмінника мають однаковий діаметр з проточними трубками, які розташовані в зоні набору тепловідбірних пластин 5 Водогрійний котел за пп 1 - 4, який відрізняється тим, що теплообмінник обладнаний додатковими проточними трубками, КІЛЬКІСТЬ ЯКИХ на одну менше або більше від КІЛЬКОСТІ проточних трубок, які розташовані в зоні набору тепловідбірних пластин 6 Водогрійний котел за пп 1 - 5, який відрізняється тим, що додаткові проточні трубки і трубки, які розташовані в зоні набору тепловідбірних пластин теплообмінника, виконані із матеріалу з однаковими показниками лінійно-температурного розширення 7 Водогрійний котел за пп 1 - 6, який відрізняється тим, що додаткові проточні трубки і проточні трубки, які розташовані в зоні набору тепловідбірних пластин, виконані круглого перерізу (О о 00 Винахід відноситься до водонагрівачів які мають пристрої для одержання тепла, а більш точніше до водогрійних проточних котлів з газовим опаленням Із технічної і патентної літератури відомо багато типів водогрійних котлів, переважно проточних [дивись, наприклад, патенти України на винаходи №39489 F 24 Н 1/30, №40103 F 24 Н 7/00, №40109 F 24 Н 1/22, №44868 F 24 Н 1/00, №11121 F 24 Н 1/00, що приведені в Офіційних бюлетенях "Промислова власність" №3/2002, №5/2001, №6/2001] аналоги Приведені аналоги водогрійних котлів недоцільно і неможливо обладнати модернізованими теплообмінниками для збільшення об'єму нагріваємого водяного теплоносія, крім того вони є металоємкі і трудоємкі при виготовленні та малостійкі (О при експлуатації За технічною суттю і досягаемому наслідку самим близьким до винаходу є водогрійний котел, що призначений для теплопостачання приміщень обладнаних системами опалення з природною або примусовою циркуляцією теплоносія(води) [дивись патент України оприлюднений в Офіційному бюлетені "Промислова власність" №9/2001, стор 5 9 5 10] - прототип Недоліком наведеного прототипу є те, що він як і раніше описані аналоги є металоємким агрегатом з великою трудоемкою технологією виготовлення деталей і зборкою вузлів, а також недовговічний при експлуатації і не може бути використаний без примусової експлуатації В основу винаходу поставлена задача збільшити об'єм нагріваємого водяного теплоносія за ю 56806 ком 26 і патрубок гарячої води 8(дивись фіг1) в прибори опалення приміщення 27 Робота котла водогрійного заключається в наступному Після заповнення водою водогрійного котла 1 і системи опалення відкривають газовий кран на газопроводі і запалюють запальник газогорілочного пристрою 10, після чого роблять налаштування на бажану температуру нагріву води ручкою терморегулятора 15 по показнику термометра 12 Подальша робота водогрійного котла проходить в автоматичному режимі, а задана температура підтримується постійною з максимальним відхиленням до 5°С Для виключення головної горілки газогорілочного пристрою 10 кнопку терморегулятора 15 установлюють в положення "0"(нуль), після чого натискують на кнопку виключення котла 14 і заСуть винаходу пояснюється кресленнями де кривають кран на газовому трубопроводі 20 на фіг 1 подано в розрізі загальний вигляд котла водогрійного, на фіг 2 - передня стінка котла водоПрикладом конкретного виконання водогрійних грійного з пультом управління, на фіг 3 -теплообкотлів обладнаних теплообмінниками з додаткомінник з частковим розрізом, на фіг 4 - схема підвими проточними трубками для збільшення об'єму ключення котла водогрійного в систему нагріваємого водяного теплоносія з метою збільопалювання приміщення шення подачі його в прибори опалення є серія промислово-дослідних зразків виготовлених і Котел водогрійний, що зображено на фіг 1 опрацьованих в виробничих умовах товариства з включає корпус 1 виконаний у вигляді паралелепіобмеженою відповідальністю "Теплотехніка" у м педа розташованого на підвалині 2, у внутрішньоДніпропетровську му просторі корпуса котла водогрійного розміщена топка 3, газогорілочний пристрій 4, теплообмінник Промислово-дослідні водогрійні котли які були 5, димова коробка з патрубком для усунення прообладнані експериментальними зразками теплодуктів спалювання 6, патрубок подачі холодної обмінників з додатковими проточними трубками води 7, патрубок подачі гарячої води 8, патрубок показали себе як роботоздатні і прості при виготопідключення газопроводу 9 вленні та ДОВГОВІЧНІ при експлуатації На фіг 2 подана передня стінка котла де зоТеплообмінники з додатковими проточними бражено отвір для запалювання запальника газотрубками можуть бути виготовлені з використангорілочного пристрою 10, кнопка п'єзорозпалу 11, ням сучасних технологій на стандартному обладтермометр 12, кнопка включення котла 13, кнопка нанні виключення котла 14, кнопка терморегулятора 15 Запропоновані теплообмінники вигідно відрізняються від раніше відомих вітчизняних і закорНа фіг 3 представлений теплообмінник з частдонних конструкцій ковим розрізом, набір тепловідбірних пластин з проточними трубками 16, передня камера 17, задОпрацьовані водогрійні котли в стендових і ня камера 18, додаткові проточні трубки 19 реальних умовах показали, що об'єм нагріваємого водяного теплоносія удалось збільшити в два рази На фіг 4 представлена схема підключення воза рахунок чого збільшилась подача води в прибодогрійного котла в систему опалення і газопостари опалення на 100 ВІДСОТКІВ, ЩО забезпечує прачання де зображено котел 1, до якого підведений цю водогрійних котлів без примусової циркуляції газ через трубопровід 20, кран 21 і патрубок газоза допомогою гравітаційних сил, при цьому термін проводу 9(дивись фіг 1), холодна вода через магіексплуатації збільшився на декілька років без застраль 22, вентиль 23 із зливним вентилем 24 і міни теплообмінника патрубок подачі холодної води 7(дивись фіг 1), до магістралі гарячої води 25 з розширювальним барахунок обладнання теплообмінника додатковими проточними трубками в КІЛЬКОСТІ не менше трьох, із однаковим діаметром круглого перерізу з проточними трубками які розташовані в зоні набору тепловідбірних пластин, що виконані з матеріалу однакового лінійно-температурного розширення Додаткові проточні трубки теплообмінника розміщені в плані так, що їх осі не збігаються по осі абсцис(вертикально) і є паралельними по осі ординат(горизонтально), відносно проточних трубок які розташовані в зоні набору тепловідбірних пластин Доцільно підкреслити те, що додаткових проточних трубок теплообмінника завжди буде на одну менше або на одну більше від КІЛЬКОСТІ проточних трубок які розташовані в зоні набору тепловідбірних пластин 56806 фіг.1. 1 0 фіг.2 56806 —_ ,-- 26 ГАЗ т Уклон 1100 25 20 21 27 27 Уклон 1100 22 ВоЗа -Злиб фіг .4. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
