Номер патенту: 56821

Опубліковано: 25.01.2011

Автори: Калінін Василь Тимофійович, Тітова Євгенія Сергіївна

Завантажити PDF файл.

Формула / Реферат

Модифікатор для обробки мідного розплаву, що містить порошкоподібну фосфористу мідь, який відрізняється тим, що він додатково містить нанодисперсний порошок карбонітриду титану, отриманий методом плазмохімічного синтезу, поверхня якого покрита сумішшю вуглеводів метанового ряду, при цьому розмір часток порошку становить 0,01-0,10 мкм, а частка їх складає 10-30 % маси модифікатора.

Текст

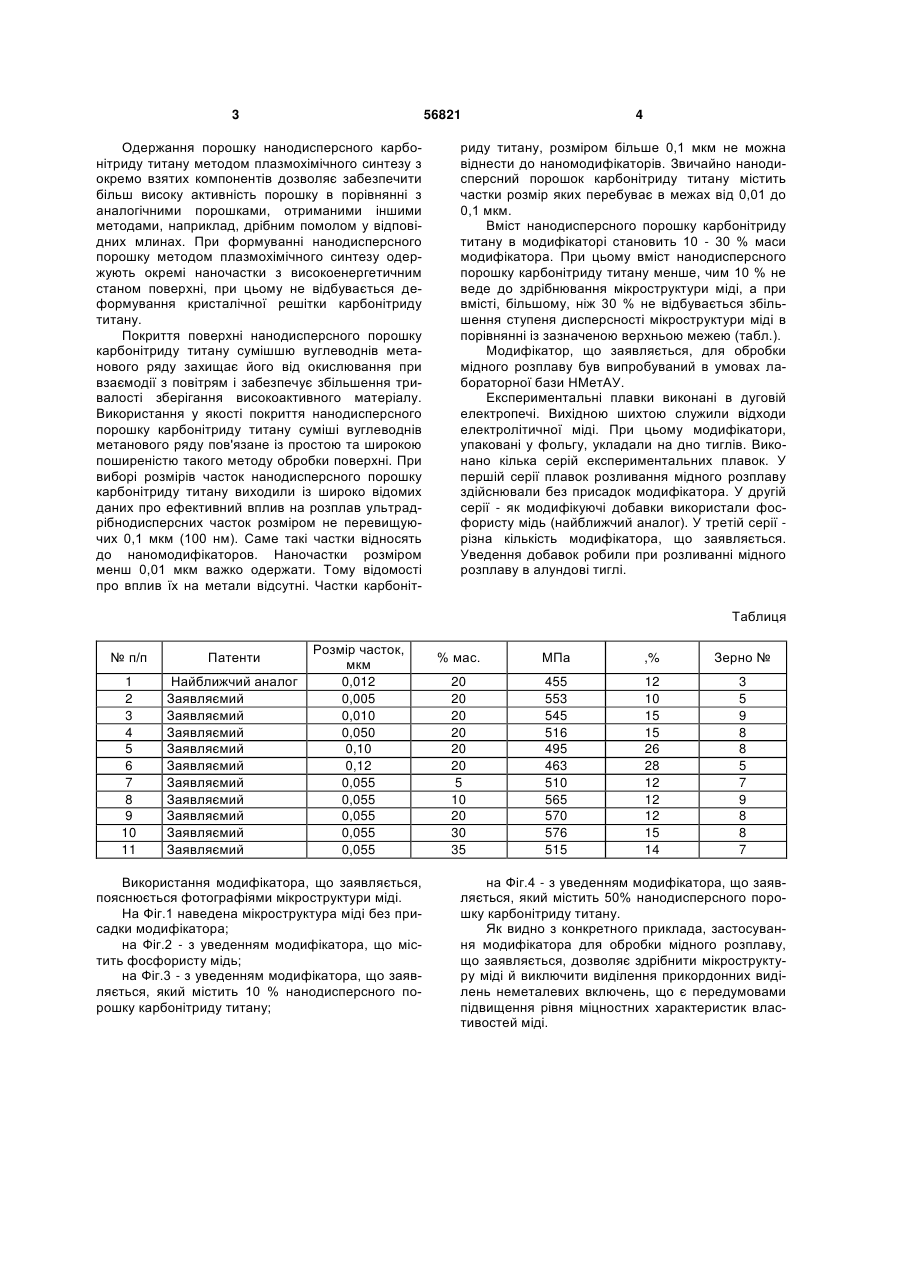

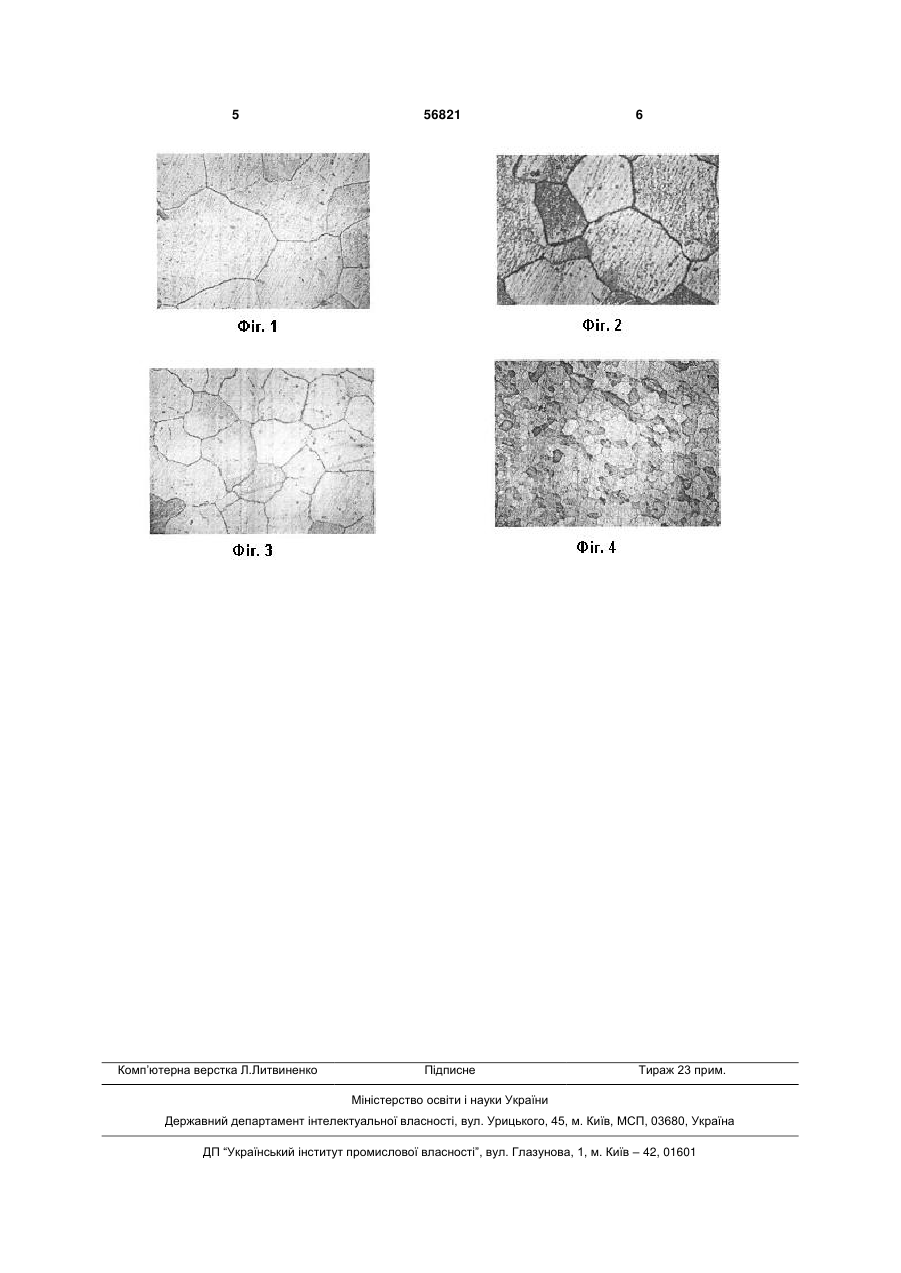

Модифікатор для обробки мідного розплаву, що містить порошкоподібну фосфористу мідь, який відрізняється тим, що він додатково містить нанодисперсний порошок карбонітриду титану, отриманий методом плазмохімічного синтезу, поверхня якого покрита сумішшю вуглеводів метанового ряду, при цьому розмір часток порошку становить 0,01-0,10 мкм, а частка їх складає 10-30 % маси модифікатора. (19) (21) u201009055 (22) 19.07.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ТІТОВА ЄВГЕНІЯ СЕРГІЇВНА, КАЛИНИН ВАСИЛЬ ТИМОФІЙОВИЧ (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ 3 56821 Одержання порошку нанодисперсного карбонітриду титану методом плазмохімічного синтезу з окремо взятих компонентів дозволяє забезпечити більш високу активність порошку в порівнянні з аналогічними порошками, отриманими іншими методами, наприклад, дрібним помолом у відповідних млинах. При формуванні нанодисперсного порошку методом плазмохімічного синтезу одержують окремі наночастки з високоенергетичним станом поверхні, при цьому не відбувається деформування кристалічної решітки карбонітриду титану. Покриття поверхні нанодисперсного порошку карбонітриду титану сумішшю вуглеводнів метанового ряду захищає його від окислювання при взаємодії з повітрям і забезпечує збільшення тривалості зберігання високоактивного матеріалу. Використання у якості покриття нанодисперсного порошку карбонітриду титану суміші вуглеводнів метанового ряду пов'язане із простою та широкою поширеністю такого методу обробки поверхні. При виборі розмірів часток нанодисперсного порошку карбонітриду титану виходили із широко відомих даних про ефективний вплив на розплав ультрадрібнодисперсних часток розміром не перевищуючих 0,1 мкм (100 нм). Саме такі частки відносять до наномодифікаторов. Наночастки розміром менш 0,01 мкм важко одержати. Тому відомості про вплив їх на метали відсутні. Частки карбоніт 4 риду титану, розміром більше 0,1 мкм не можна віднести до наномодифікаторів. Звичайно нанодисперсний порошок карбонітриду титану містить частки розмір яких перебуває в межах від 0,01 до 0,1 мкм. Вміст нанодисперсного порошку карбонітриду титану в модифікаторі становить 10 - 30 % маси модифікатора. При цьому вміст нанодисперсного порошку карбонітриду титану менше, чим 10 % не веде до здрібнювання мікроструктури міді, а при вмісті, більшому, ніж 30 % не відбувається збільшення ступеня дисперсності мікроструктури міді в порівнянні із зазначеною верхньою межею (табл.). Модифікатор, що заявляється, для обробки мідного розплаву був випробуваний в умовах лабораторної бази НМетАУ. Експериментальні плавки виконані в дуговій електропечі. Вихідною шихтою служили відходи електролітичної міді. При цьому модифікатори, упаковані у фольгу, укладали на дно тиглів. Виконано кілька серій експериментальних плавок. У першій серії плавок розливання мідного розплаву здійснювали без присадок модифікатора. У другій серії - як модифікуючі добавки використали фосфористу мідь (найближчий аналог). У третій серії різна кількість модифікатора, що заявляється. Уведення добавок робили при розливанні мідного розплаву в алундові тиглі. Таблиця № п/п Патенти 1 2 3 4 5 6 7 8 9 10 11 Найближчий аналог Заявляємий Заявляємий Заявляємий Заявляємий Заявляємий Заявляємий Заявляємий Заявляємий Заявляємий Заявляємий Розмір часток, мкм 0,012 0,005 0,010 0,050 0,10 0,12 0,055 0,055 0,055 0,055 0,055 Використання модифікатора, що заявляється, пояснюється фотографіями мікроструктури міді. На Фіг.1 наведена мікроструктура міді без присадки модифікатора; на Фіг.2 - з уведенням модифікатора, що містить фосфористу мідь; на Фіг.3 - з уведенням модифікатора, що заявляється, який містить 10 % нанодисперсного порошку карбонітриду титану; % мас. МПа ,% Зерно № 20 20 20 20 20 20 5 10 20 30 35 455 553 545 516 495 463 510 565 570 576 515 12 10 15 15 26 28 12 12 12 15 14 3 5 9 8 8 5 7 9 8 8 7 на Фіг.4 - з уведенням модифікатора, що заявляється, який містить 50% нанодисперсного порошку карбонітриду титану. Як видно з конкретного приклада, застосування модифікатора для обробки мідного розплаву, що заявляється, дозволяє здрібнити мікроструктуру міді й виключити виділення прикордонних виділень неметалевих включень, що є передумовами підвищення рівня міцностних характеристик властивостей міді. 5 Комп’ютерна верстка Л.Литвиненко 56821 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Modifier for copper melt processing

Автори англійською

Titova Yevhenia Serhiivna, Kalynyn Vasyl Tymofiiovych

Назва патенту російською

Модификатор для обработки медного расплава

Автори російською

Титова Евгения Сергеевна, Калинин Василий Тимофеевич

МПК / Мітки

МПК: C22C 9/01

Мітки: мідного, розплаву, модифікатор, обробки

Код посилання

<a href="https://ua.patents.su/3-56821-modifikator-dlya-obrobki-midnogo-rozplavu.html" target="_blank" rel="follow" title="База патентів України">Модифікатор для обробки мідного розплаву</a>

Подібні патенти
