Пневматична форсунка з центральною подачею повітря

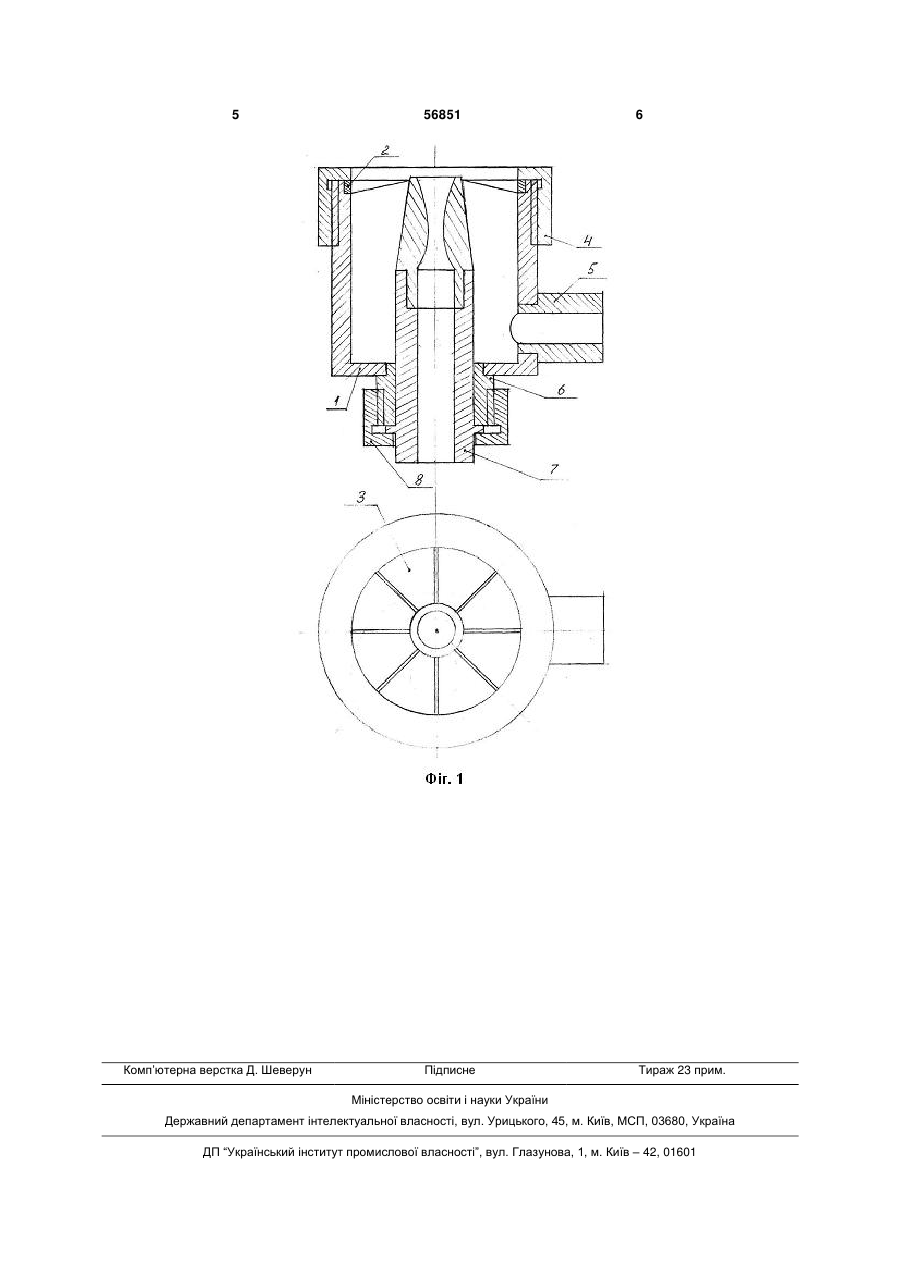

Пневматична форсунка з центральною подачею повітря, що містить корпус і встановлену по 3 Найбільш близької по суті винаходу є пневматична форсунка Касіянчука із центральною подачею повітря [Патент України №9535А «Пневматична форсунка Касіянчука з центральною подачею повітря», опубл. 30.09.1996 p., бюл.№3]. Недоліком такої конструкції є необхідність вручну здійснювати настройку форсунки залежно від зміни в'язкості рідини. В основу корисної моделі поставлена задача підвищити надійність роботи пневматичної форсунки із центральною подачею повітря шляхом зміни конструкції вихідного отвору для подачі з форсунки палива, що містить тверду дисперсну фазу, яка визначає в'язкість палива. Поставлена задача вирішується тим, що пневматична форсунка з центральною подачею повітря, що містить корпус і встановлену по його осі повітряну трубку з насадком, повітряна трубка закріплена в корпусі, а внутрішня порожнина насадка виконана у вигляді сопла Лаваля, відповідно до винаходу зовнішню поверхню насадкі/ повітряної трубки, звернену убік вихідного отвору корпуса форсунки, у вихідному отворі корпуса форсунки виконують конічної форми, у вихідному отворі корпуса встановлюють кільцеву вставку з пружного матеріалу (наприклад, фторолона, бронзи) розділену на сектори так, щоб крайки секторів усередині кільця торкалися конічної поверхні насадка. На фіг.1 зображена конструкція форсунки для подачі в камеру для спалювання альтернативних біопалив, які містять дрібнодисперсну тверду фазу. Форсунка складається з корпуса 1, у якому встановлюють кільцеву вставку 2 із пружного матеріалу (наприклад, фторолона, бронзи або інших матеріалів, що не набухають і не розчиняються в компонентах альтернативного палива), розрають на кілька секторів 3. Радіальні розрізи кільцевої вставки, які ділять її на сектори, виконують від внутрішнього кола до зовнішнього, причому розрі 56851 4 зи не доходять до зовнішнього кола. Кількість радіальних розрізів кільцевої вставки, а також відстань, на яку вони не доходять до зовнішнього кола, залежить від матеріалу кільцевої вставки. Кільцеву вставку 3 закріплюють в корпусі 1 накидною гайкою 4. У корпус 1 по патрубку 5 подають альтернативне паливо з дисперсною фазою. Через штуцер 6 установлюють повітряну трубку 7 для подачі стисненого повітря. її закріплюють накидною гайкою 8, що забезпечує можливість установки повітряної трубки 7 на необхідній відстані від поверхні вставки 2. На кінці повітряної трубки 7 установлюють насадок 9, внутрішню порожнину якого виконують у вигляді сопла Лаваля, а зовнішню поверхню , звернену убік вихідного отвору, виконують конічної форми, що дозволяє підтримувати тиск повітря на необхідному рівні та забезпечує ефективне розпилення палива з дисперсною фазою. Робота форсунки полягає в наступному. По патрубку 5 у корпус 1 подають альтернативне паливо під тиском, що приводить до згинання сегментів 3 і збільшенню зазору між сегментами 3 і зовнішньою конічною поверхнею насадка 9, через який подають повітря під тиском. Повітряний струмінь із сопла насадка підхоплює альтернативне паливо й розпорошує його в камеру для спалювання (топку). При збільшенні в'язкості альтернативного палива виникає додатковий тиск на гнучкі сегменти 3, які згинаються сильніше й пропускають порцію густої частини палива з наступним поверненням у вихідне положення при відновленні в'язкості палива. Таким чином, забезпечують безперервну подачу альтернативного палива навіть за умови його змінної в'язкості й наявності в паливі дрібнодисперсної твердої фази, що підвищує надійність роботи форсунки. 5 Комп’ютерна верстка Д. Шеверун 56851 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
