Регенеративний патрон ізолювального дихального апарата

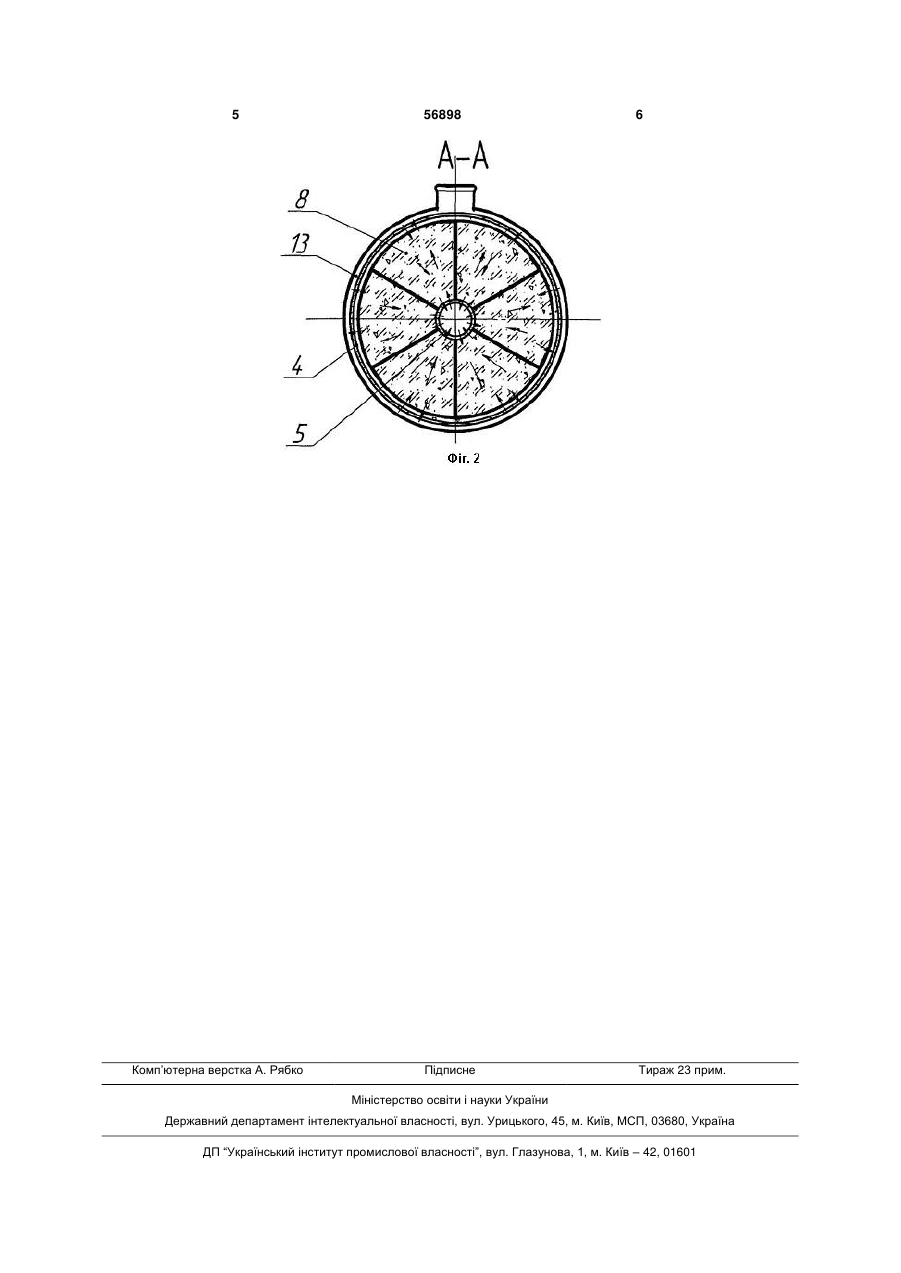

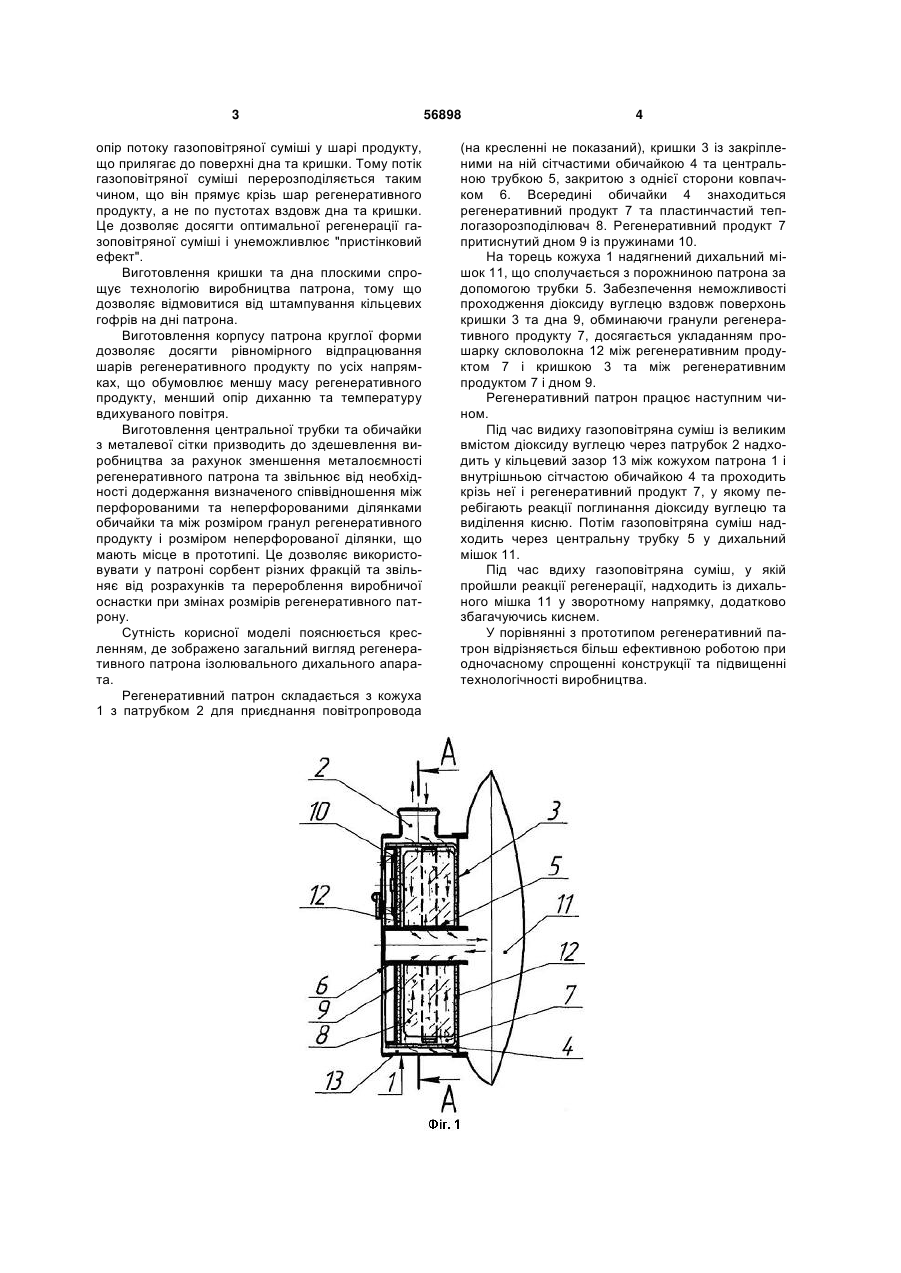

Регенеративний патрон ізолювального дихального апарата, який має корпус із кришкою та обичайку, яка коаксіально розташована в корпусі, регенеративний продукт, що розміщений в порожнині між центральною трубкою та обичайкою, який відрізняється тим, що він оснащений прошарком із скловолокна, укладеним між регенеративним продуктом та кришкою і дном, які виконані плоскими, корпус має круглу форму, а обичайка та центральна трубка виконані з металевої сітки. (19) (21) u201009989 (22) 12.08.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) КОВАЛЕВСЬКА МАРИНА МИХАЙЛІВНА, ІЛЬЇНСЬКИЙ ЕДУАРД ГЕОРГІЙОВИЧ, ПЛЕТЕНЕЦЬКИЙ РУСЛАН СЕРГІЙОВИЧ (73) НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ГІРНИЧОРЯТУВАЛЬНОЇ СПРАВИ ТА ПОЖЕЖНОЇ БЕЗПЕКИ "РЕСПІРАТОР" 3 опір потоку газоповітряної суміші у шарі продукту, що прилягає до поверхні дна та кришки. Тому потік газоповітряної суміші перерозподіляється таким чином, що він прямує крізь шар регенеративного продукту, а не по пустотах вздовж дна та кришки. Це дозволяє досягти оптимальної регенерації газоповітряної суміші і унеможливлює "пристінковий ефект". Виготовлення кришки та дна плоскими спрощує технологію виробництва патрона, тому що дозволяє відмовитися від штампування кільцевих гофрів на дні патрона. Виготовлення корпусу патрона круглої форми дозволяє досягти рівномірного відпрацювання шарів регенеративного продукту по усіх напрямках, що обумовлює меншу масу регенеративного продукту, менший опір диханню та температуру вдихуваного повітря. Виготовлення центральної трубки та обичайки з металевої сітки призводить до здешевлення виробництва за рахунок зменшення металоємності регенеративного патрона та звільнює від необхідності додержання визначеного співвідношення між перфорованими та неперфорованими ділянками обичайки та між розміром гранул регенеративного продукту і розміром неперфорованої ділянки, що мають місце в прототипі. Це дозволяє використовувати у патроні сорбент різних фракцій та звільняє від розрахунків та перероблення виробничої оснастки при змінах розмірів регенеративного патрону. Сутність корисної моделі пояснюється кресленням, де зображено загальний вигляд регенеративного патрона ізолювального дихального апарата. Регенеративний патрон складається з кожуха 1 з патрубком 2 для приєднання повітропровода 56898 4 (на кресленні не показаний), кришки 3 із закріпленими на ній сітчастими обичайкою 4 та центральною трубкою 5, закритою з однієї сторони ковпачком 6. Всередині обичайки 4 знаходиться регенеративний продукт 7 та пластинчастий теплогазорозподілювач 8. Регенеративний продукт 7 притиснутий дном 9 із пружинами 10. На торець кожуха 1 надягнений дихальний мішок 11, що сполучається з порожниною патрона за допомогою трубки 5. Забезпечення неможливості проходження діоксиду вуглецю вздовж поверхонь кришки 3 та дна 9, обминаючи гранули регенеративного продукту 7, досягається укладанням прошарку скловолокна 12 між регенеративним продуктом 7 і кришкою 3 та між регенеративним продуктом 7 і дном 9. Регенеративний патрон працює наступним чином. Під час видиху газоповітряна суміш із великим вмістом діоксиду вуглецю через патрубок 2 надходить у кільцевий зазор 13 між кожухом патрона 1 і внутрішньою сітчастою обичайкою 4 та проходить крізь неї і регенеративний продукт 7, у якому перебігають реакції поглинання діоксиду вуглецю та виділення кисню. Потім газоповітряна суміш надходить через центральну трубку 5 у дихальний мішок 11. Під час вдиху газоповітряна суміш, у якій пройшли реакції регенерації, надходить із дихального мішка 11 у зворотному напрямку, додатково збагачуючись киснем. У порівнянні з прототипом регенеративний патрон відрізняється більш ефективною роботою при одночасному спрощенні конструкції та підвищенні технологічності виробництва. 5 Комп’ютерна верстка А. Рябко 56898 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
