Комбайн вузькозахватний

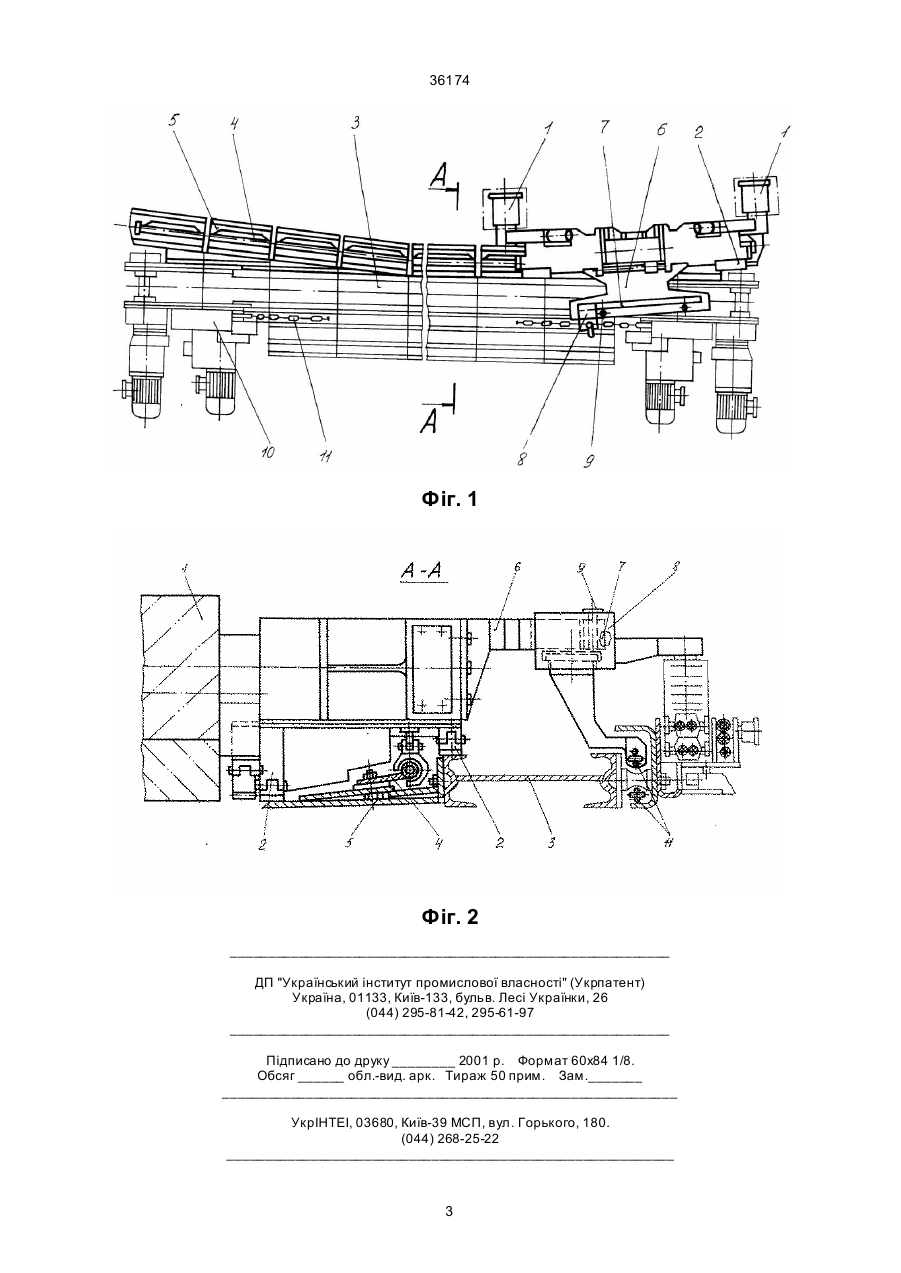

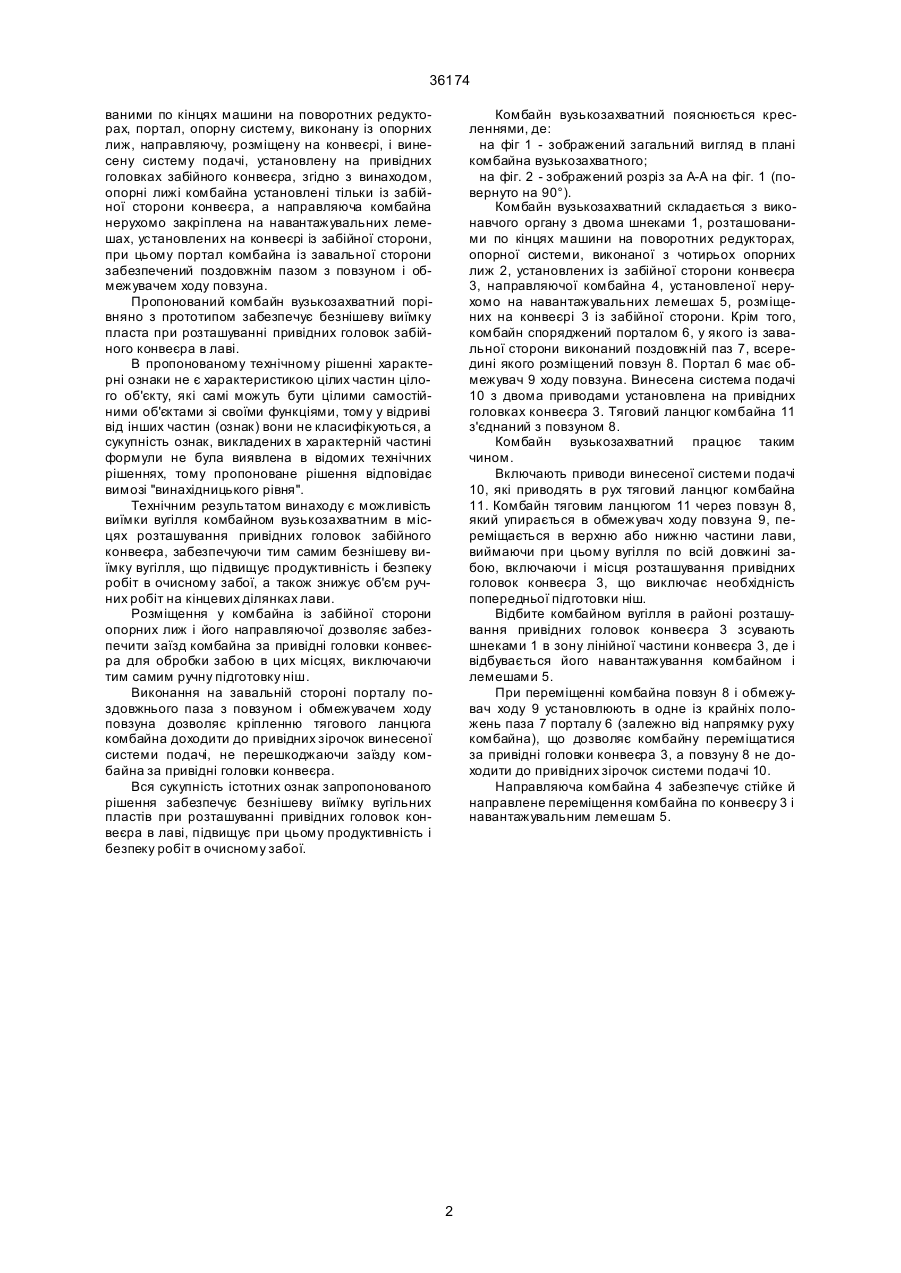

Комбайн вузькозахватний, який включає виконавчий орган з двома шнеками, розташованими на кінцях машини на поворотних редукторах, портал, 36174 ваними по кінцях машини на поворотних редукторах, портал, опорну систему, виконану із опорних лиж, направляючу, розміщену на конвеєрі, і винесену систему подачі, установлену на привідних головках забійного конвеєра, згідно з винаходом, опорні лижі комбайна установлені тільки із забійної сторони конвеєра, а направляюча комбайна нерухомо закріплена на навантажувальних лемешах, установлених на конвеєрі із забійної сторони, при цьому портал комбайна із завальної сторони забезпечений поздовжнім пазом з повзуном і обмежувачем ходу повзуна. Пропонований комбайн вузькозахватний порівняно з прототипом забезпечує безнішеву виїмку пласта при розташуванні привідних головок забійного конвеєра в лаві. В пропонованому технічному рішенні характерні ознаки не є характеристикою цілих частин цілого об'єкту, які самі можуть бути цілими самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в характерній частині формули не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня". Технічним результатом винаходу є можливість виїмки вугілля комбайном вузькозахватним в місцях розташування привідних головок забійного конвеєра, забезпечуючи тим самим безнішеву виїмку вугілля, що підвищує продуктивність і безпеку робіт в очисному забої, а також знижує об'єм ручних робіт на кінцевих ділянках лави. Розміщення у комбайна із забійної сторони опорних лиж і його направляючої дозволяє забезпечити заїзд комбайна за привідні головки конвеєра для обробки забою в цих місцях, виключаючи тим самим ручну підготовку ніш. Виконання на завальній стороні порталу поздовжнього паза з повзуном і обмежувачем ходу повзуна дозволяє кріпленню тягового ланцюга комбайна доходити до привідних зірочок винесеної системи подачі, не перешкоджаючи заїзду комбайна за привідні головки конвеєра. Вся сукупність істотних ознак запропонованого рішення забезпечує безнішеву виїмку вугільних пластів при розташуванні привідних головок конвеєра в лаві, підвищує при цьому продуктивність і безпеку робіт в очисному забої. Комбайн вузькозахватний пояснюється кресленнями, де: на фіг 1 - зображений загальний вигляд в плані комбайна вузькозахватного; на фіг. 2 - зображений розріз за А-А на фіг. 1 (повернуто на 90°). Комбайн вузькозахватний складається з виконавчого органу з двома шнеками 1, розташованими по кінцях машини на поворотних редукторах, опорної системи, виконаної з чотирьох опорних лиж 2, установлених із забійної сторони конвеєра 3, направляючої комбайна 4, установленої нерухомо на навантажувальних лемешах 5, розміщених на конвеєрі 3 із забійної сторони. Крім того, комбайн споряджений порталом 6, у якого із завальної сторони виконаний поздовжній паз 7, всередині якого розміщений повзун 8. Портал 6 має обмежувач 9 ходу повзуна. Винесена система подачі 10 з двома приводами установлена на привідних головках конвеєра 3. Тяговий ланцюг комбайна 11 з'єднаний з повзуном 8. Комбайн вузькозахватний працює таким чином. Включають приводи винесеної системи подачі 10, які приводять в рух тяговий ланцюг комбайна 11. Комбайн тяговим ланцюгом 11 через повзун 8, який упирається в обмежувач ходу повзуна 9, переміщається в верхню або нижню частини лави, виймаючи при цьому вугілля по всій довжині забою, включаючи і місця розташування привідних головок конвеєра 3, що виключає необхідність попередньої підготовки ніш. Відбите комбайном вугілля в районі розташування привідних головок конвеєра 3 зсувають шнеками 1 в зону лінійної частини конвеєра 3, де і відбувається його навантажування комбайном і лемешами 5. При переміщенні комбайна повзун 8 і обмежувач ходу 9 установлюють в одне із крайніх положень паза 7 порталу 6 (залежно від напрямку руху комбайна), що дозволяє комбайну переміщатися за привідні головки конвеєра 3, а повзуну 8 не доходити до привідних зірочок системи подачі 10. Направляюча комбайна 4 забезпечує стійке й направлене переміщення комбайна по конвеєру 3 і навантажувальним лемешам 5. 2 36174 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
