Висівний апарат

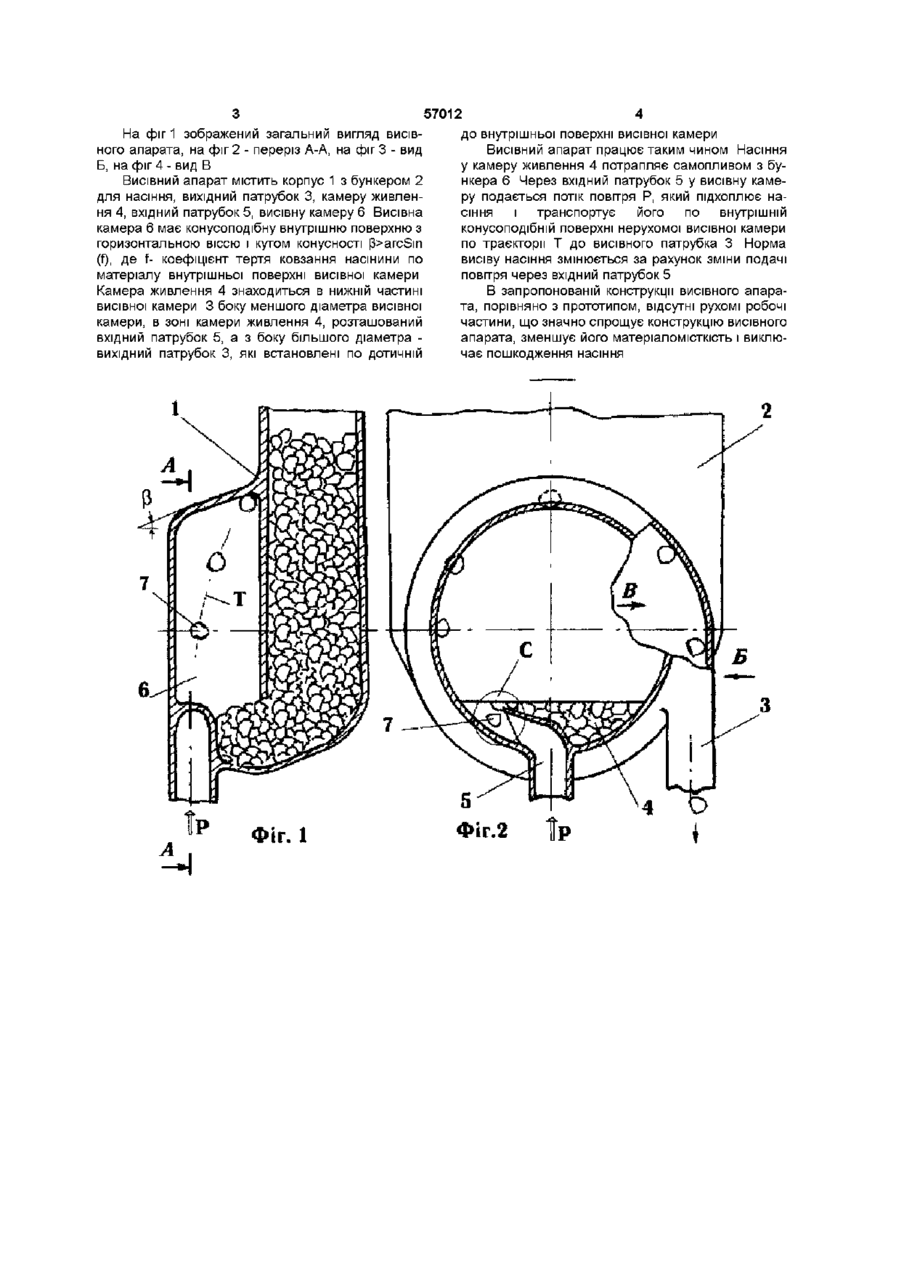

Висівний апарат, що містить корпус, бункер для насіння, камеру живлення, висівну камеру з конусоподібною внутрішньою поверхнею, вхідний патрубок, розташований з боку меншого діаметра висівної камери, вихідний патрубок, розташований з боку більшого діаметра висівної камери, який відрізняється тим, що висівна конусоподібна камера нерухома, має горизонтальну вісь і кут конусності р > arcsm(f), де f - коефіцієнт тертя ковзання насінини по матеріалу внутрішньої поверхні висівної камери, а вхідний патрубок і вихідний патрубок встановлені по дотичній до внутрішньої поверхні висівної камери конуса Насіння, що надійшло у внутрішню порожнину конуса також набуває обертового руху і під дією відцентрових сил переміщується по лопатках вгору, до основи конуса, де знаходяться ВИХІДНІ канали, і далі у насіннєпроводи Недоліком вказаного висівного апарата є наявність рухомих робочих частин, механізму привода і, як наслідок - складність конструкції, велика матеріаломісткість і пошкодження насіння Мета винаходу - спростити конструкцію висівного апарата, зменшити матеріаломісткість і пошкодження насіння сільськогосподарських культур Поставлена мета досягається тим, що висівний апарат містить корпус, насіннєвий бункер, камеру живлення, нерухому висівну камеру з конусоподібною внутрішньою поверхнею і горизонтальною віссю, вхідний патрубок, розташований з боку меншого діаметра висівної камери, вихідний патрубок, розташований з боку більшого діаметра висівної камери, відбір насіння з камери живлення висівного апарата здійснюється потоком повітря, спрямованим по дотичній до внутрішньої поверхні камери через вхідний патрубок, а переміщення насіння від камери живлення до вихідного патрубка відбувається під дією відцентрових сил, які виникають при наданні насінню за рахунок енергії повітряного потоку колового руху по внутрішній поверхні висівної камери О О ю 57012 На фіг 1 зображений загальний вигляд висівдо внутрішньої поверхні висівної камери ного апарата, на фіг 2 - переріз А-А, на фіг 3 - вид Висівний апарат працює таким чином Насіння Б, на фіг 4 - вид В у камеру живлення 4 потрапляє самопливом з буВисівний апарат містить корпус 1 з бункером 2 нкера 6 Через вхідний патрубок 5 у висівну камедля насіння, вихідний патрубок 3, камеру живленру подається потік повітря Р, який підхоплює наня 4, вхідний патрубок 5, висівну камеру 6 Висівна сіння і транспортує його по внутрішній камера 6 має конусоподібну внутрішню поверхню з конусоподібній поверхні нерухомої висівної камери горизонтальною віссю і кутом конусності p>arcSin по траєкторії Т до висівного патрубка 3 Норма (f), де f- коефіцієнт тертя ковзання насінини по висіву насіння змінюється за рахунок зміни подачі матеріалу внутрішньої поверхні висівної камери повітря через вхідний патрубок 5 Камера живлення 4 знаходиться в нижній частині В запропонованій конструкції висівного апарависівної камери 3 боку меншого діаметра висівної та, порівняно з прототипом, відсутні рухомі робочі камери, в зоні камери живлення 4, розташований частини, що значно спрощує конструкцію висівного вхідний патрубок 5, а з боку більшого діаметра апарата, зменшує його матеріаломісткість і виклювихідний патрубок 3, які встановлені по дотичній чає пошкодження насіння ТР ФІГ. 1 Фіг.2 |р 57012 Вид Б Фіг.4 Комп'ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
